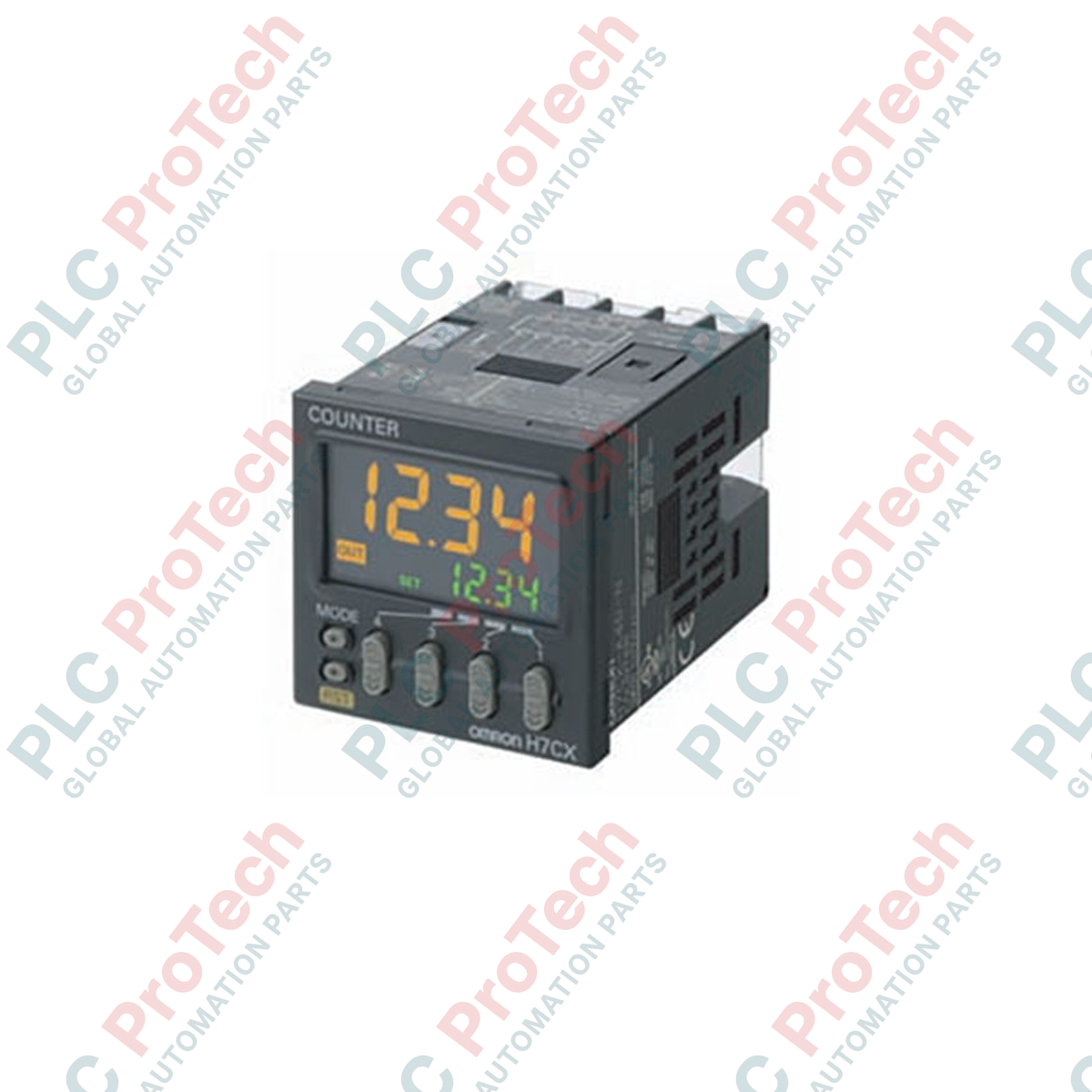

Оптимизиран за динамично наблюдение на процеси, Omron H7CX-A4S-N функционира като високонадежден промишлен модул за броене и измерване на скоростта в стандартен DIN формат. Това 4-цифрено устройство с едностепенна конфигурация изпълнява двойна функция като цифров брояч и високоскоростен тахометър, което го прави идеално за проследяване на цикли, количества в партиди и скорости на въртене. Оборудвано с винтови клеми и бързодействащ транзисторен изход, устройството се интегрира безпроблемно в управляващи контури с ниска латентност, задвижвани от PLC или надзорни релета. Вграденото захранване приема универсално променливо напрежение, което елиминира необходимостта от външни понижаващи трансформатори в стандартни управляващи табла.
| Параметър | Стойност |
|---|---|
| Производител | Omron |
| Обозначение на модела | H7CX-A4S-N |
| Тип устройство | Многофункционален брояч/тахометър |
| Цифри на дисплея | 4 цифри (-999 до 9999) |
| Захранващо напрежение | 100 до 240 VAC при 50/60 Hz |
| Степени на предварителна настройка | 1-степенна предварителна настройка |
| Тип изход | Транзисторен изход (избираем NPN/PNP) |
| Метод на свързване | Заден винтов клемен блок |
| Размери на предния панел | 48 mm x 48 mm (1/16 DIN) |
| Дълбочина на вграждане | 84 mm |
| Външно захранване на сензора | 12 VDC (до 100 mA) |
| Тегло при изпращане (изчислено) | 0.35 kg |
| Клема | Описание на функцията |
|---|---|
| 1 | Вход за променливо захранване (фазов проводник) |
| 2 | Вход за променливо захранване (неутрален проводник) |
| 3 | Изход за захранване на сензор (+12 VDC) |
| 4 | Вход за сигнал A (вход за импулси от брояч/тахометър) |
| 5 | Вход за сигнал B (управление на посоката на броене) |
| 6 | Нулиране на входния сигнал (външно изчистване на брояча) |
| 7 | Вход за защита на клавишите (заключва параметрите на предния панел) |
| 8 | Общ извод на изхода (референтен 0V) |
| 9 | Транзисторен изход (колектор) |
Актуализираният суфикс „N“ обозначава модернизиран дизайн на вътрешния процесор, съответстващ на последните актуализации на директивата RoHS, както и подобрен контраст на дисплея. H7CX-A4S-N е директен заместител на по-стария модел H7CX-A4S. При замяна на по-стари версии без N проверете съвместимостта на параметрите, тъй като настройките по подразбиране за времето на затвора и профилите на входната скорост може да изискват кратка корекция в менюто на конфигурационната програма.
Когато използвате този модул в режим на тахометър, избягвайте да прокарвате високоволтовите линии към двигателя успоредно на входовете на сензорите. Ако вместо сензори за близост за входове се използват физически контакти на релета или микропревключватели, задайте максималната скорост на входа на 30 Hz чрез вътрешното меню. Задаването на този параметър на 5 kHz или 10 kHz при физически контакти ще доведе до грешки при проследяване на броя, причинени от отскачането на механичните превключватели.
Винаги използвайте екраниран кабел с усукана двойка за входовете на сензорите (Input A и Input B). За да предотвратите появата на токови контури, внасящи електрически шум във вътрешния процесор на брояча, заземете екранировката на кабела само в една точка — панелното заземяване, вместо да я свързвате обратно към клема 8 (Common).
Изолирайте и блокирайте всички входни електрически източници на захранване, подаващи линии 100-240 VAC, преди започване на каквито и да било монтажни, модификационни или свързващи операции. Непотвърждаването на състояние без енергия на тези контакти представлява сериозна опасност от токов удар и може да причини пълно разрушаване на вътрешните управляващи компоненти.
Global Express Shipping
Returns & Warranty
Manufacturer: Omron
Product No.: H7CX-A4S-N
Country of origin:Япония
Product Type: Многофункционални броячи/тахометри
Payment: T/T, Western Union
Weight: 2000g
Dimensions: 4,8 см x 8,4 см x 4,8 см
Shipping port: Xiamen
Warranty: 12 months
