Описание

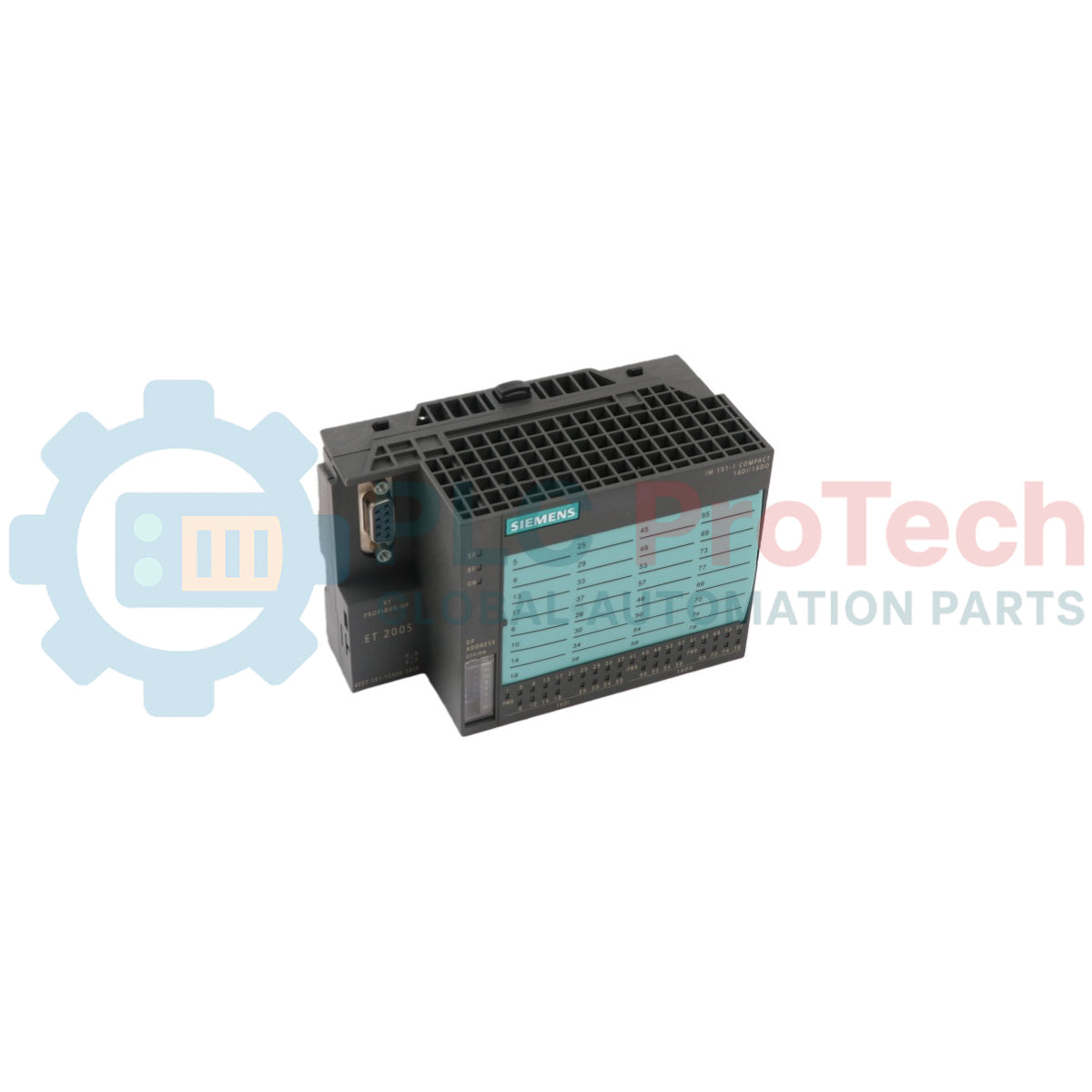

Това е компактният интерфейсен модул Siemens SIMATIC ET 200S, модел 6ES7151-1CA00-3BL0 (IM151-1). Той функционира като усъвършенстван интерфейс за разпределени системи за входове/изходи, като интегрира 16 цифрови входа и 16 цифрови изхода в един компактен модул. Проектиран за надеждна работа при 24 V DC и бързо време за реакция от 3 ms, този модул е подходящ за приложения за високоскоростно управление. Осигурява пълна съвместимост с мрежовия протокол PROFIBUS DP и позволява разширяване на системата според конкретните изисквания на проекта.

Характеристики

• ■Интегрирани 16 цифрови входа и 16 цифрови изхода.
• ■Работи със стандартно индустриално захранване 24 V DC.
• ■Бързо време за реакция от 3 ms, подходящо за процеси, чувствителни към времето.
• ■Поддържа разширяване на системата с до 12 допълнителни модула ET 200S.
• ■Комуникира чрез мрежовия протокол PROFIBUS DP.
• ■Компактен корпус за ефективно използване на пространството в управляващия шкаф.

Приложения

Този модул е предназначен за използване в разпределени системи за автоматизация в различни отрасли, включително:

• ■Производствени и монтажни линии за автомобилната индустрия
• ■Системи за опаковане и обработка на материали
• ■Управление на процеси в хранително-вкусовата промишленост
• ■Общо машиностроене и фабрична автоматизация

Технически спецификации

Указания за монтаж

1. 1 Уверете се, че управляващият шкаф е изключен от захранването и проверен за състояние на нулева енергия.
2. 2 Монтирайте надеждно модула върху стандартна 35 mm DIN шина в корпуса, като осигурите правилно заземяване чрез връзката към шината.
3. 3 Свържете захранването 24V DC към предназначените клеми, като спазвате правилната полярност.
4. 4 Свържете комуникационния кабел PROFIBUS DP със съответните конектори. Уверете се, че екранирането е правилно и че крайният резистор е поставен съгласно изискванията на топологията на мрежата.
5. 5 Свържете окабеляването на сензорите и изпълнителните механизми към съответните клеми за цифрови входове и изходи.
6. 6 След като проверите дали всички връзки са сигурни и правилни, отстранете устройствата за блокиране/маркиране и включете отново системата за въвеждане в експлоатация.
