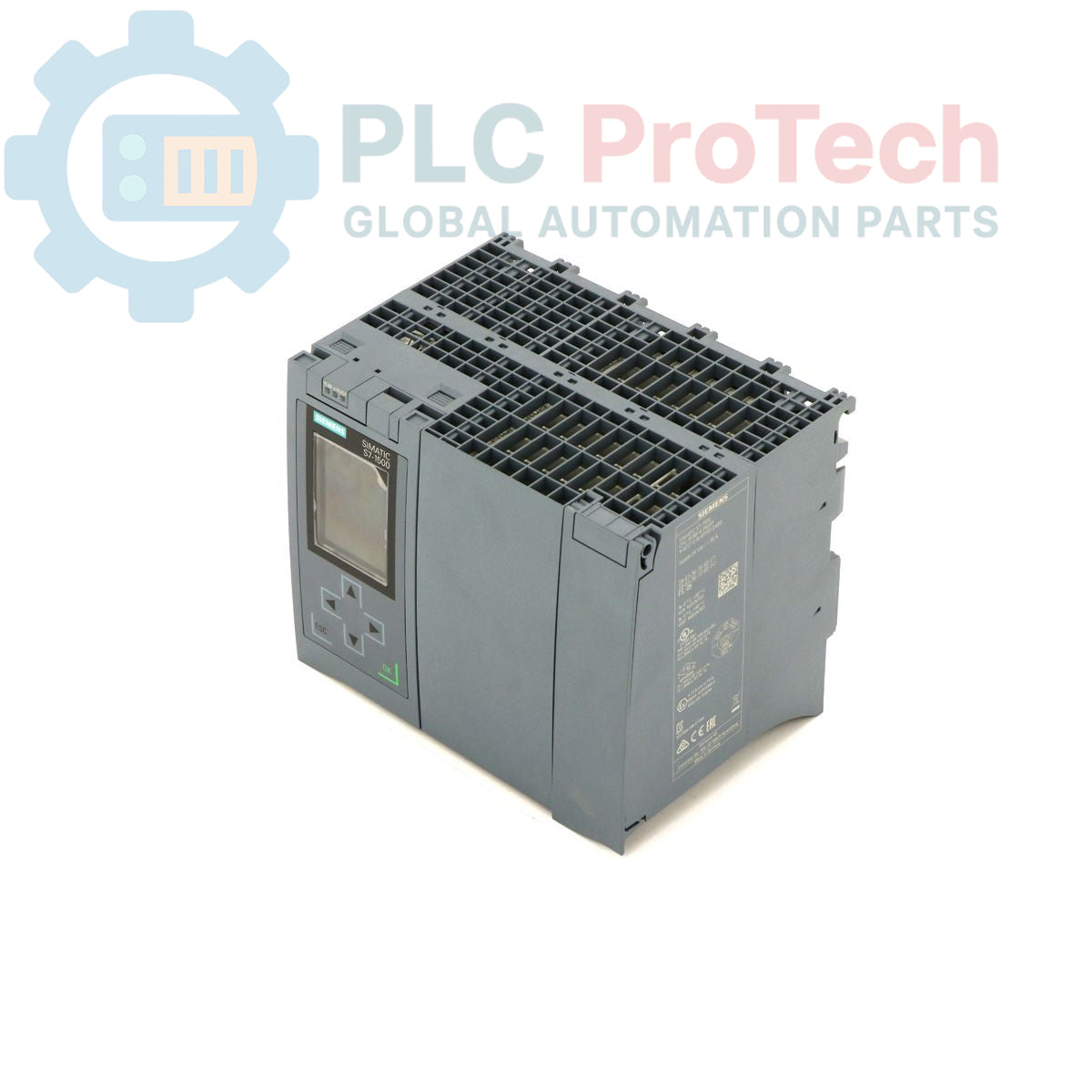

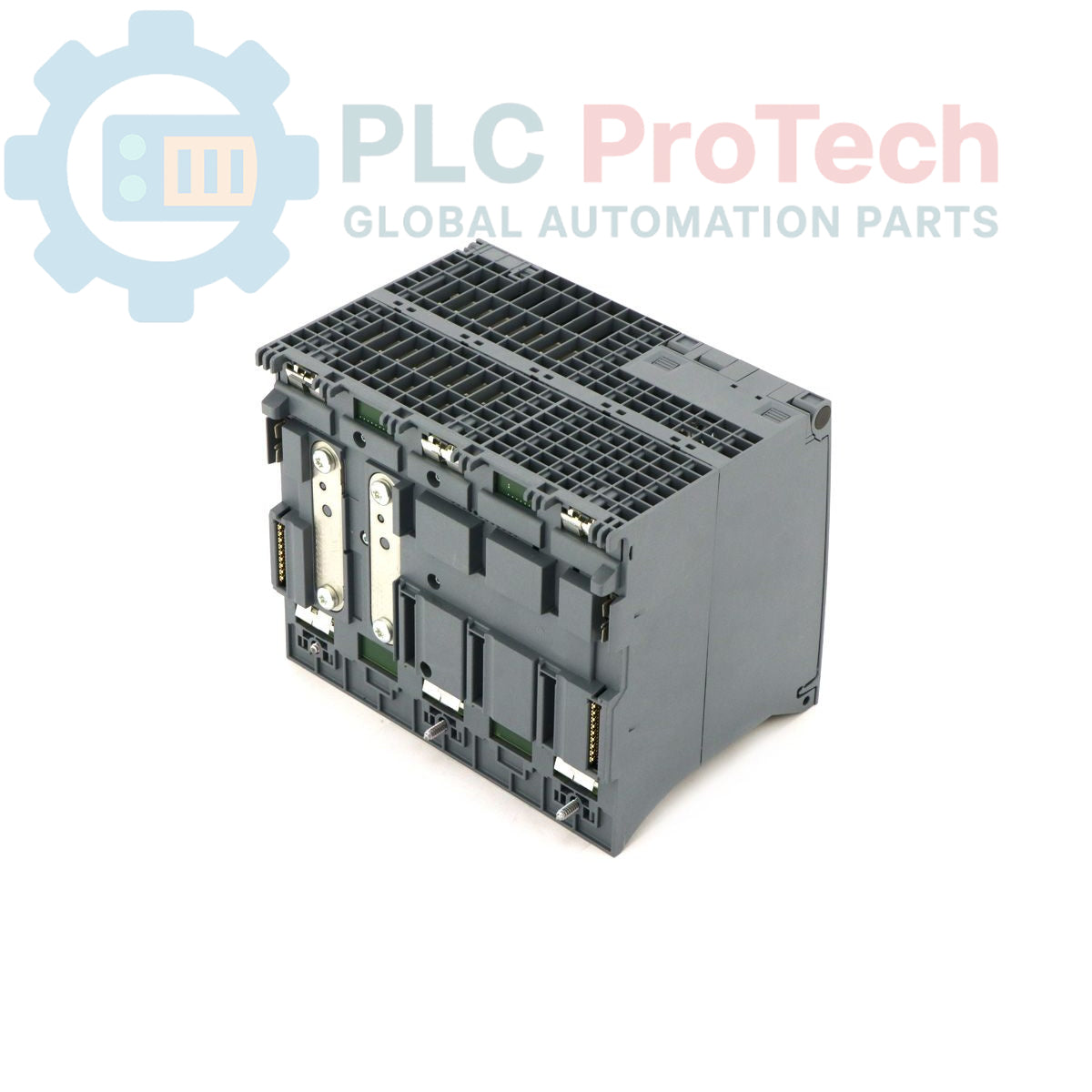

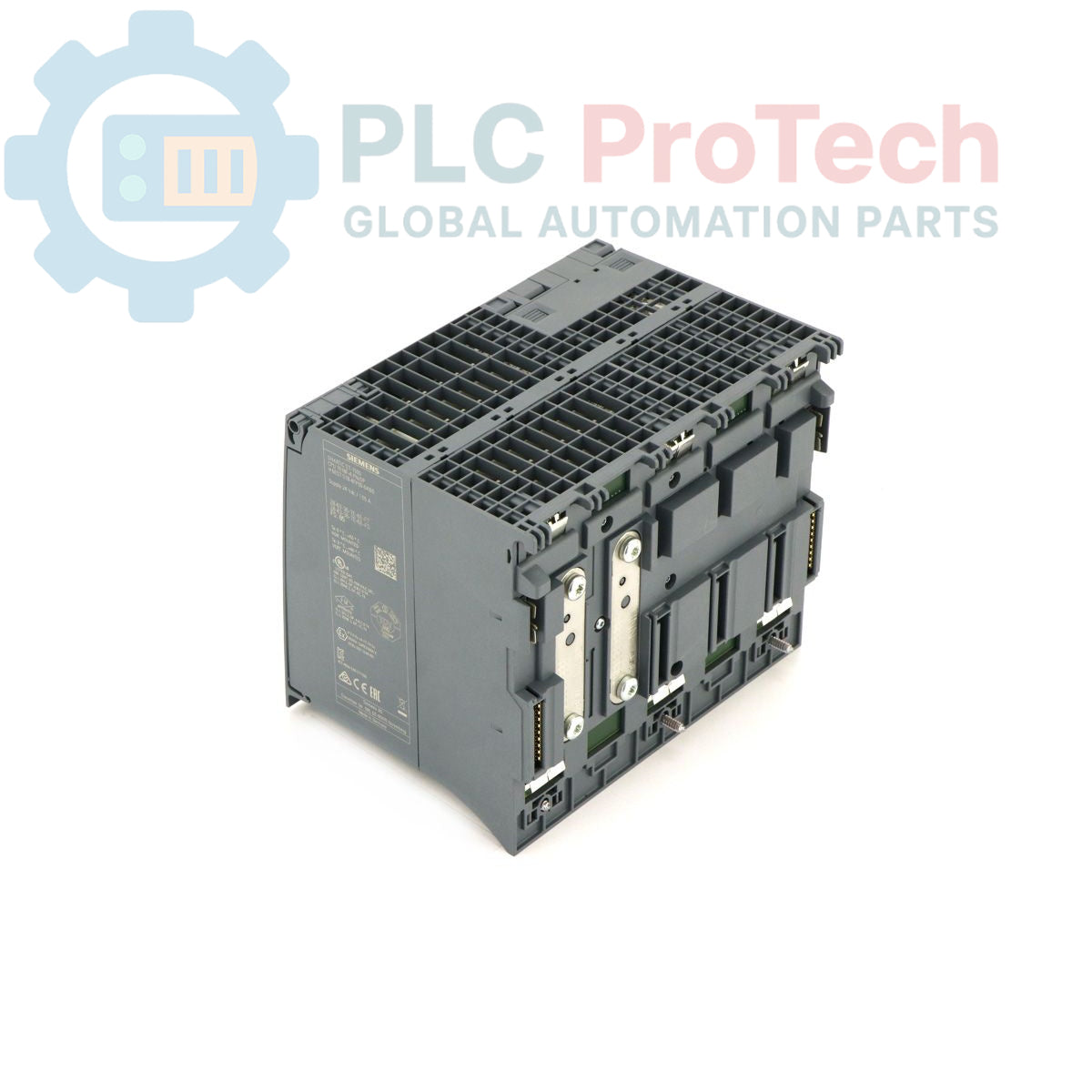

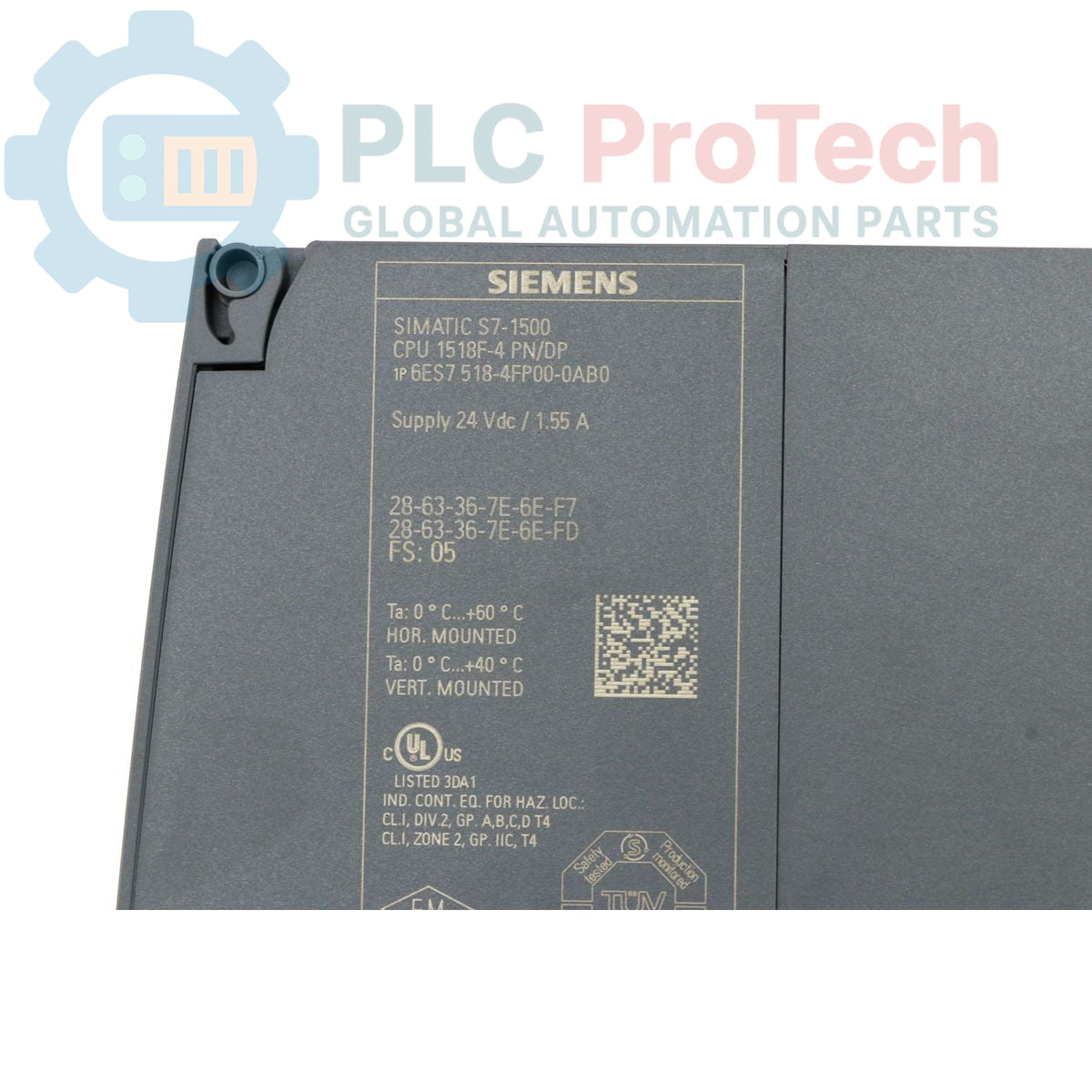

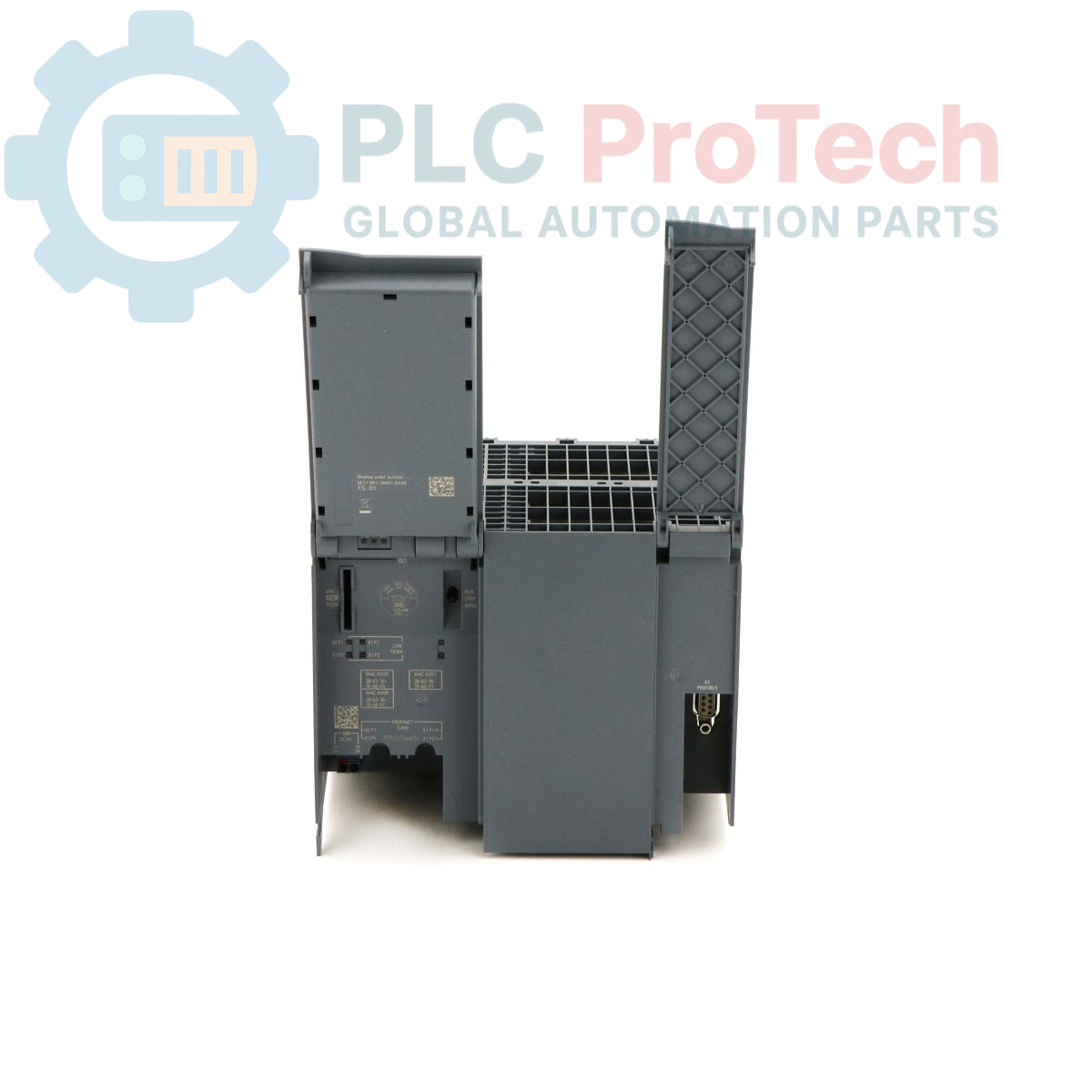

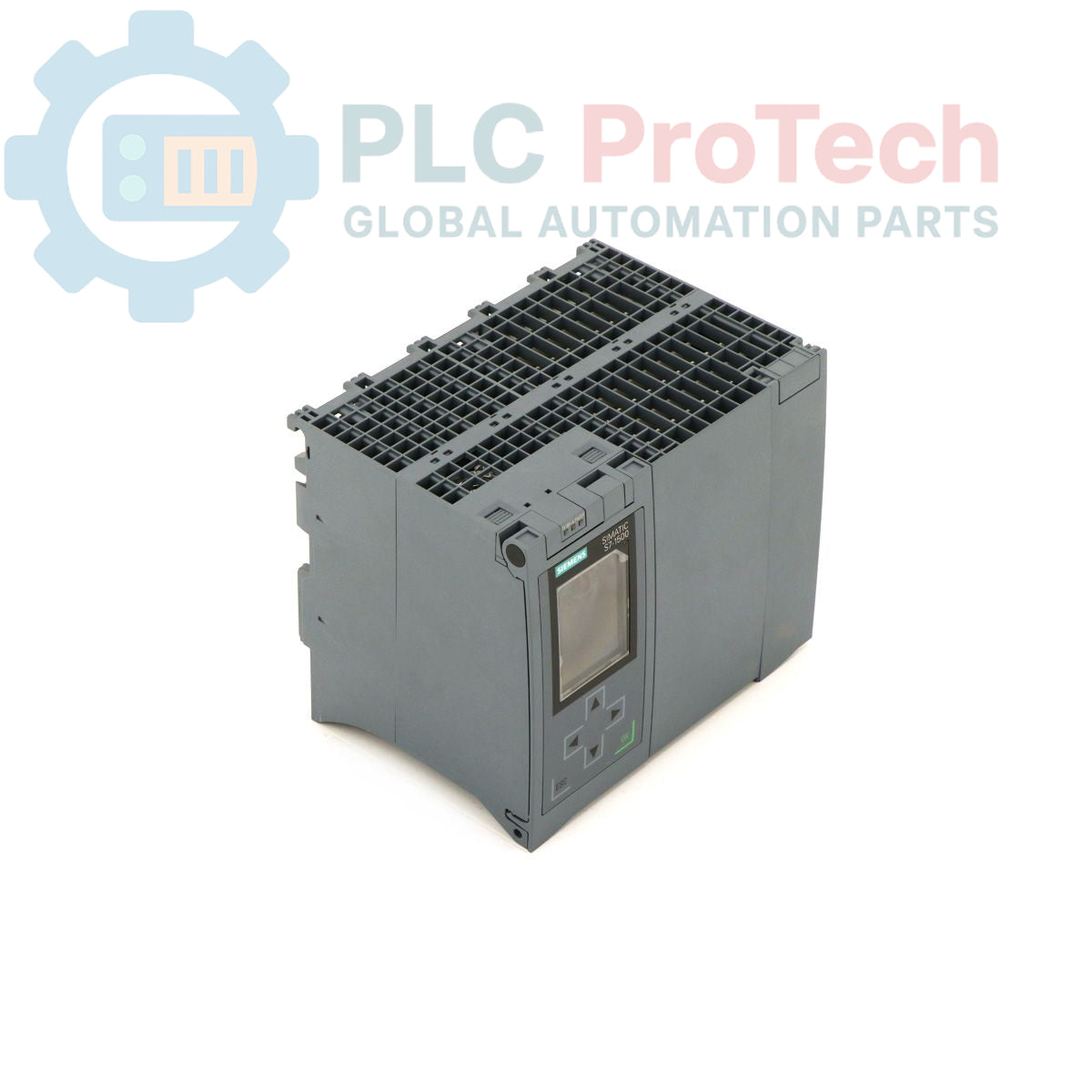

Siemens 6ES7518-4FP00-0AB0 е CPU 1518F-4 PN/DP от серията SIMATIC S7-1500F, предназначен за безопасна автоматизация и високопроизводителни приложения за управление.
CPU разполага с 9 MB интегрирана работна памет за програмата и 60 MB за данни. Типичното време за обработка на битови операции е 1 ns, което позволява приложения с високи изисквания към управляващия цикъл.
Интегрирани са четири комуникационни интерфейса. Първият интерфейс осигурява PROFINET IRT чрез двупортов комутатор. Вторият поддържа PROFINET RT, а третият осигурява основни услуги на PROFINET. Четвъртият интерфейс поддържа комуникация като PROFIBUS DP master.
CPU поддържа PROFIsafe и може да постигне SIL 3 съгласно IEC 61508 и ниво на производителност e съгласно ISO 13849-1 в приложения за безопасност. За работата му е необходима SIMATIC Memory Card.
Безопасен централен процесор SIMATIC S7-1500F
Архитектура на CPU 1518F-4 PN/DP
9 MB работна памет за програмата
60 MB работна памет за данни
Обикновено 1 ns за битова обработка
Три интегрирани PROFINET интерфейса
Един интегриран PROFIBUS интерфейс
Поддръжка на PROFINET IRT на първия интерфейс
Поддръжка на PROFINET RT на втория интерфейс
Функционалност на PROFIBUS DP master
Поддръжка на PROFIsafe V2.4 и V2.6
До 512 PROFINET IO устройства на първия интерфейс
Интегриран уеб сървър
Синхронизация на хардуерния часовник и NTP
Необходима е SIMATIC Memory Card
Възможност за SIL 3 и ниво на производителност e за приложения за безопасност
Безопасно управление на машини
Високоскоростни PLC приложения
Разпределени PROFINET системи за автоматизация
Интеграция на PROFIBUS и PROFINET мрежи
Автоматизация на машини, свързана с безопасността
Приложения за управление на движението
Високопроизводително управление на производствени линии
Интегрирани стандартни и безопасни архитектури за управление
| Параметър | Спецификация |
|---|---|
| Производител | Siemens |
| Артикулен номер | 6ES7518-4FP00-0AB0 |
| Тип продукт | Безопасен централен процесор |
| Продуктова фамилия | SIMATIC S7-1500F |
| Обозначение на CPU | CPU 1518F-4 PN/DP |
| Функционално състояние на хардуера | FS11 |
| Версия на фърмуера | V3.1 |
| Актуализация на фърмуера | Поддържа се |
| SIMATIC Memory Card | Необходима |
| Параметър | Спецификация |
|---|---|
| Работна памет за програмата | 9 MB |
| Работна памет за данни | 60 MB |
| Максимална памет за зареждане | 32 GB чрез SIMATIC Memory Card |
| Слотове за карти памет | 1 |
| Параметър | Спецификация |
|---|---|
| Време за изпълнение на битови операции | Обикновено 1 ns |
| Време за изпълнение на операции с думи | Обикновено 2 ns |
| Аритметика с фиксирана запетая | Обикновено 2 ns |
| Аритметика с плаваща запетая | Обикновено 6 ns |
| Максимален брой програмни блокове / UDT | 20,000 |
| Параметър | Спецификация |
|---|---|
| Номинално захранващо напрежение | 24 VDC |
| Допустим диапазон на напрежението | 19,2 до 28,8 VDC |
| Номинална консумация на ток | 1,55 A |
| Максимална консумация на ток | 1.9 A |
| Максимален пусков ток | 1.9 A |
| Захранваща мощност от шината на задната платка | 12 W |
| Типична загуба на мощност | 24 W |
| Защита от обратна полярност | Да |
| Параметър | Спецификация |
|---|---|
| PROFINET интерфейси | 3 |
| PROFIBUS интерфейси | 1 |
| Интерфейс X1 | PROFINET IRT, вграден 2-портов комутатор |
| Интерфейс X2 | PROFINET RT |
| Интерфейс X3 | Основни услуги на PROFINET |
| Интерфейс X4 | PROFIBUS DP |
| Конектор X1 | 2 x RJ45 |
| Конектор X2 | 1 x RJ45 |
| Конектор X3 | 1 x RJ45 |
| Тип интерфейс X4 | RS-485 |
| Максимална скорост на PROFIBUS | 12 Mbit/s |
| Вградени IO controllers | 2 |
| Вградени DP masters | 1 |
| PROFIsafe | V2.4 / V2.6 |
| Параметър | Спецификация |
|---|---|
| Максимален брой IO устройства на X1 | 512 |
| Максимален брой IO устройства на X2 | 128 |
| PROFINET IRT | Поддържа се на X1 |
| Изохронен режим | Поддържа се на X1 |
| PROFIenergy | Поддържа се |
| MRP | Поддържа се |
| MRPD | Поддържа се с IRT |
| Параметър | Спецификация |
|---|---|
| Максимално ниво на интегритет на безопасността | SIL 3 съгласно IEC 61508 |
| Максимално ниво на работоспособност | PLe съгласно ISO 13849-1 |
| PROFIsafe | Поддържа се |
| Параметър | Спецификация |
|---|---|
| Инженерен софтуер | STEP 7 TIA Portal |
| Поддръжка на TIA Portal | V19 за фърмуер V3.1 |
| Езици за програмиране | LAD, FBD, STL, SCL, CFC, GRAPH |
| Безопасни LAD / FBD | Поддържа се |
| Параметър | Спецификация |
|---|---|
| Работна температура, хоризонтално | 0 до 60 degC |
| Работна температура, вертикално | 0 до 40 degC |
| Температура при съхранение / транспортиране | -40 до 70 degC |
| Максимална надморска височина при монтаж | 5,000 m |
| Параметър | Спецификация |
|---|---|
| Ширина | 175 mm |
| Височина | 147 mm |
| Дълбочина | 129 mm |
| Тегло | Прибл. 2 079 g |
| Интерфейс | Функция |
|---|---|
| X1 | PROFINET IRT с вграден 2-портов комутатор |
| X2 | PROFINET RT |
| X3 | Ethernet интерфейс за основни услуги на PROFINET |
| X4 | Интерфейс за PROFIBUS DP master |
| Слот за SIMATIC Memory Card | Памет за програми и зареждане |
Проверете пълния артикулен номер, преди да замените инсталиран CPU.
Потвърдете, че захранването 24 VDC остава в допустимия диапазон на напрежението.
Инсталирайте съвместима SIMATIC Memory Card преди въвеждане в експлоатация.
Направете резервно копие на съществуващия проект в TIA Portal и конфигурацията на CPU преди замяната.
Потвърдете необходимите назначения на PROFINET и PROFIBUS мрежите.
Проверете имената на устройствата, IP параметрите и PROFIBUS адресите преди стартиране.
Проверете поотделно работата на стандартната програма и програмата за безопасност.
Проверете PROFINET устройствата и PROFIBUS възлите, преди да върнете системата към нормална работа.
При замяна на инсталиран CPU съпоставете пълния артикулен номер 6ES7518-4FP00-0AB0.
Потвърдете съвместимостта на фърмуера със съществуващия проект в TIA Portal.
Запазете оригиналната конфигурация за безопасност и настройките на PROFIsafe.
Необходима е SIMATIC Memory Card и тя трябва да бъде включена в планирането на замяната.
