Описание

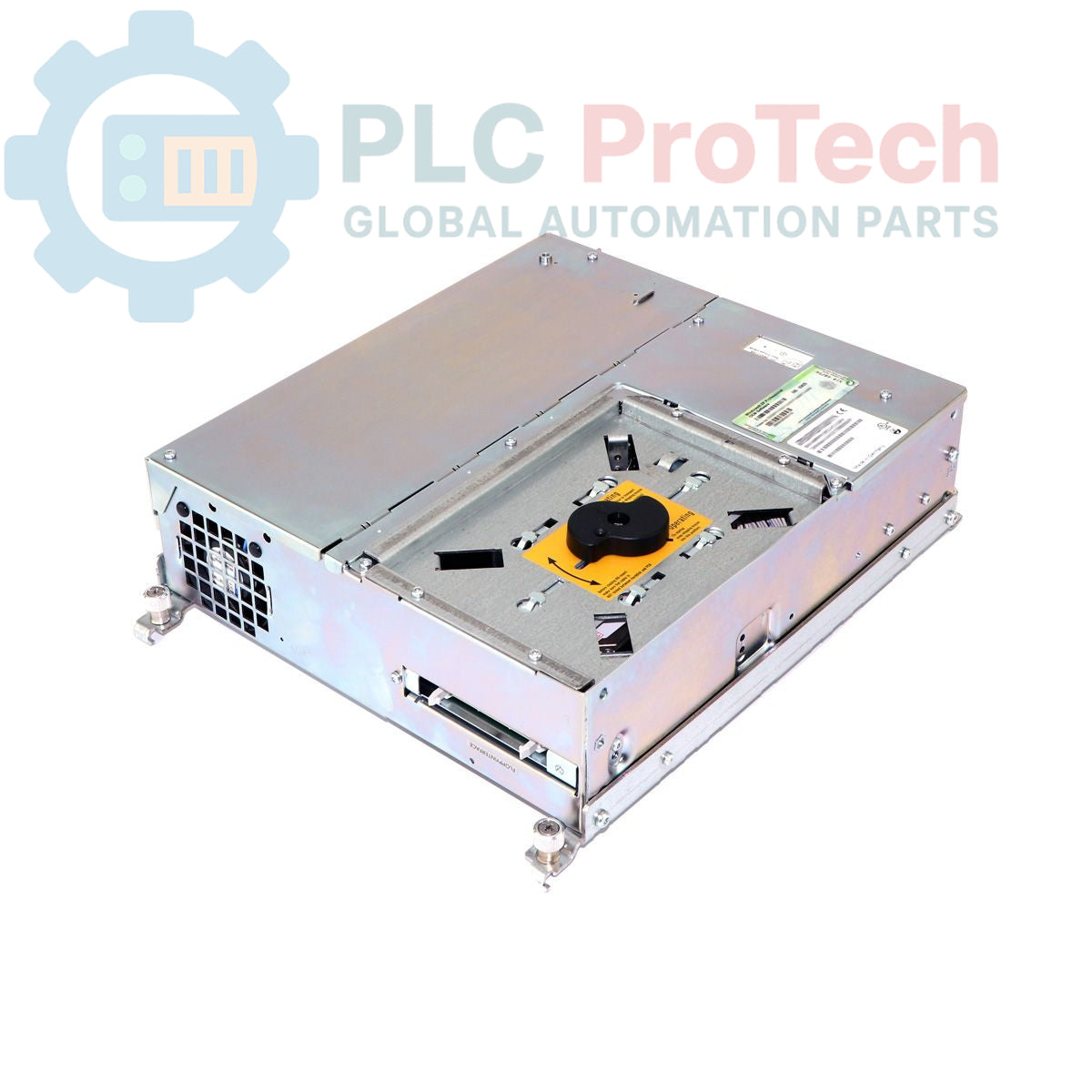

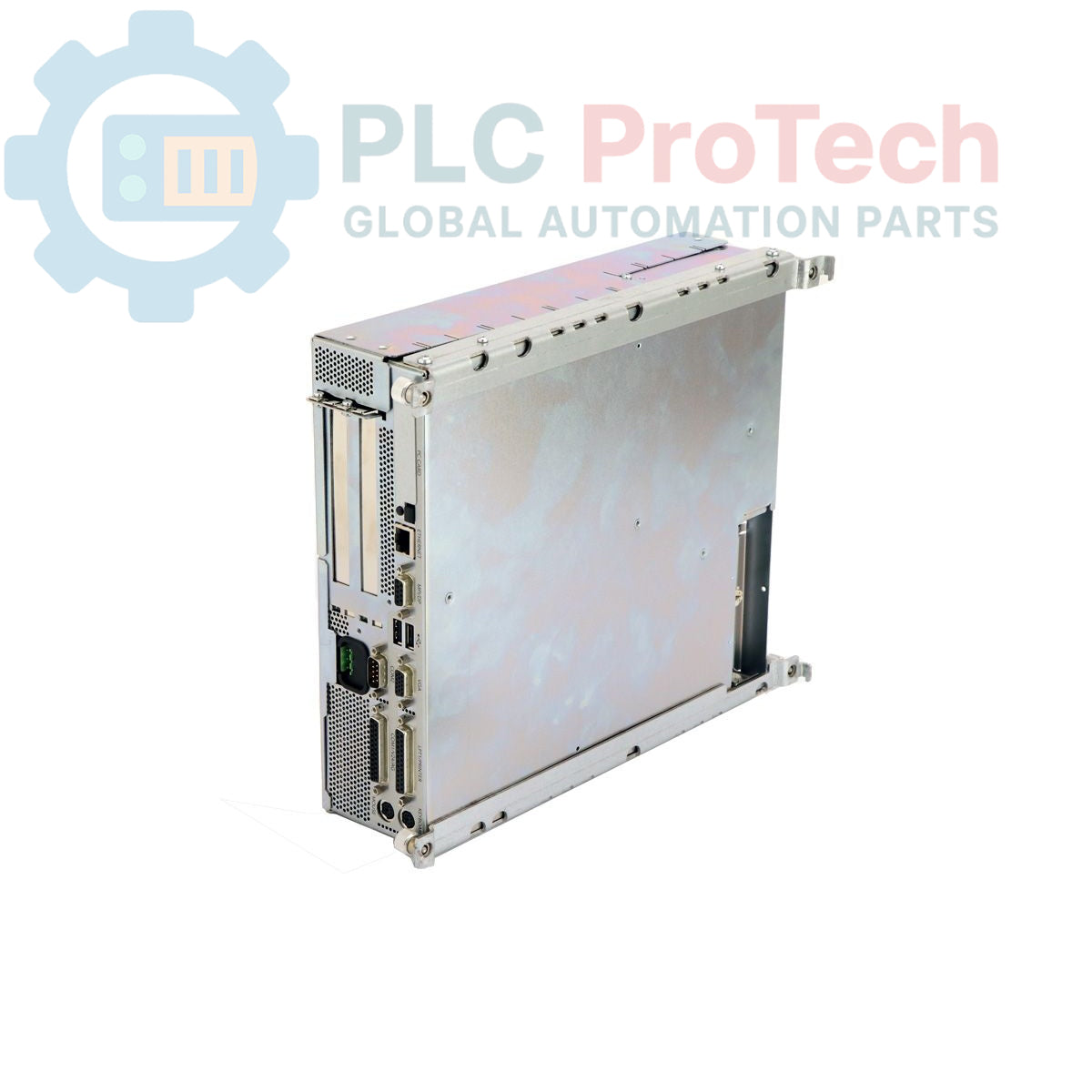

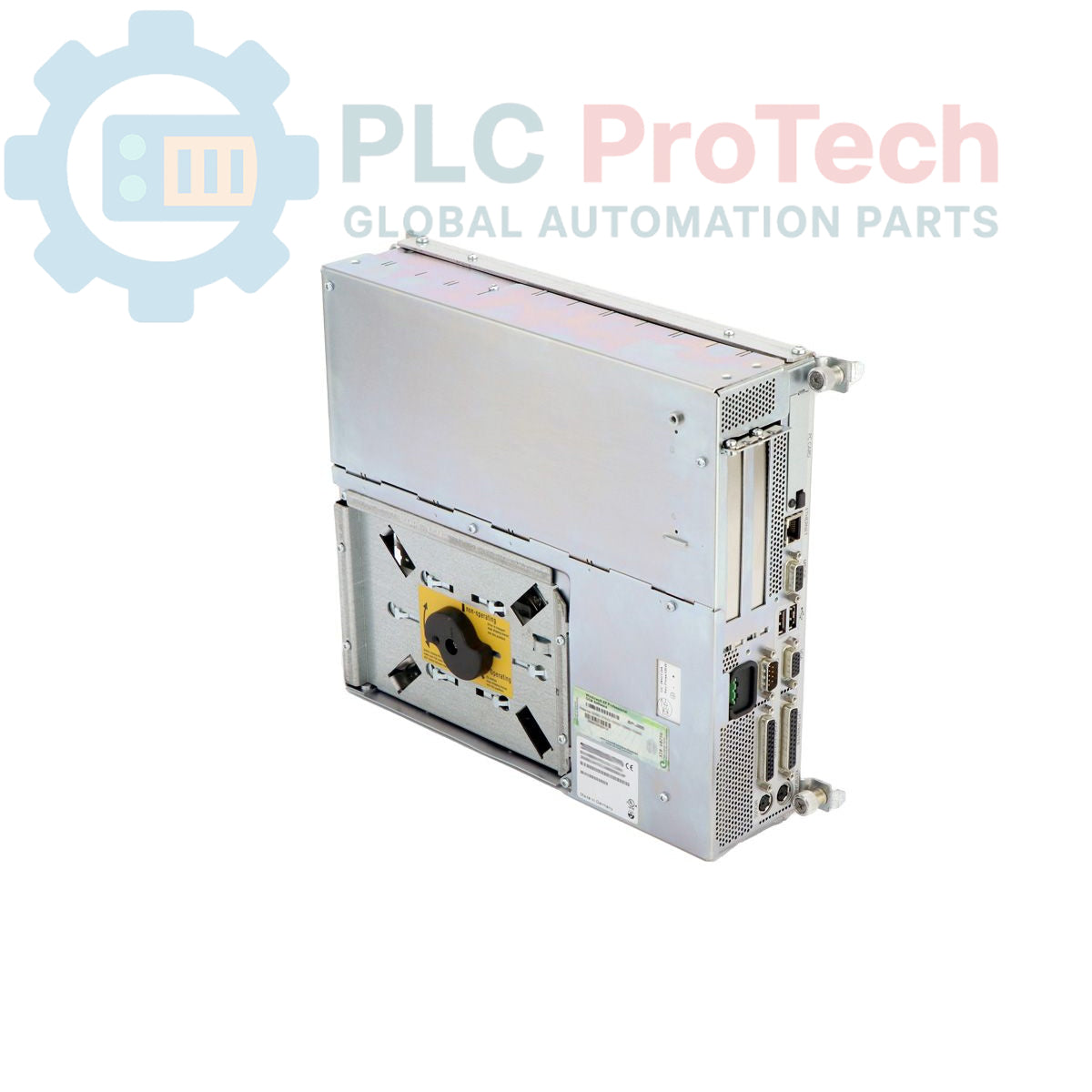

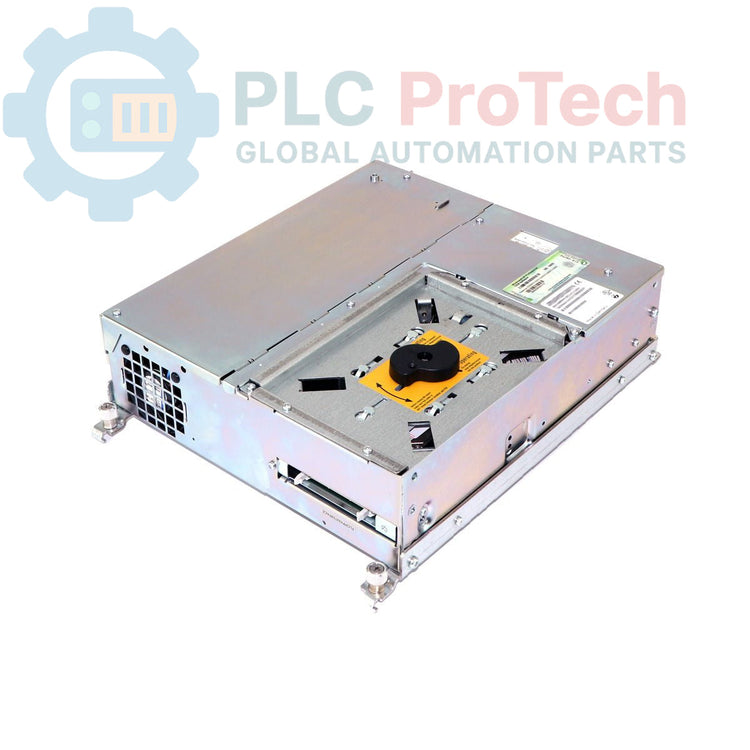

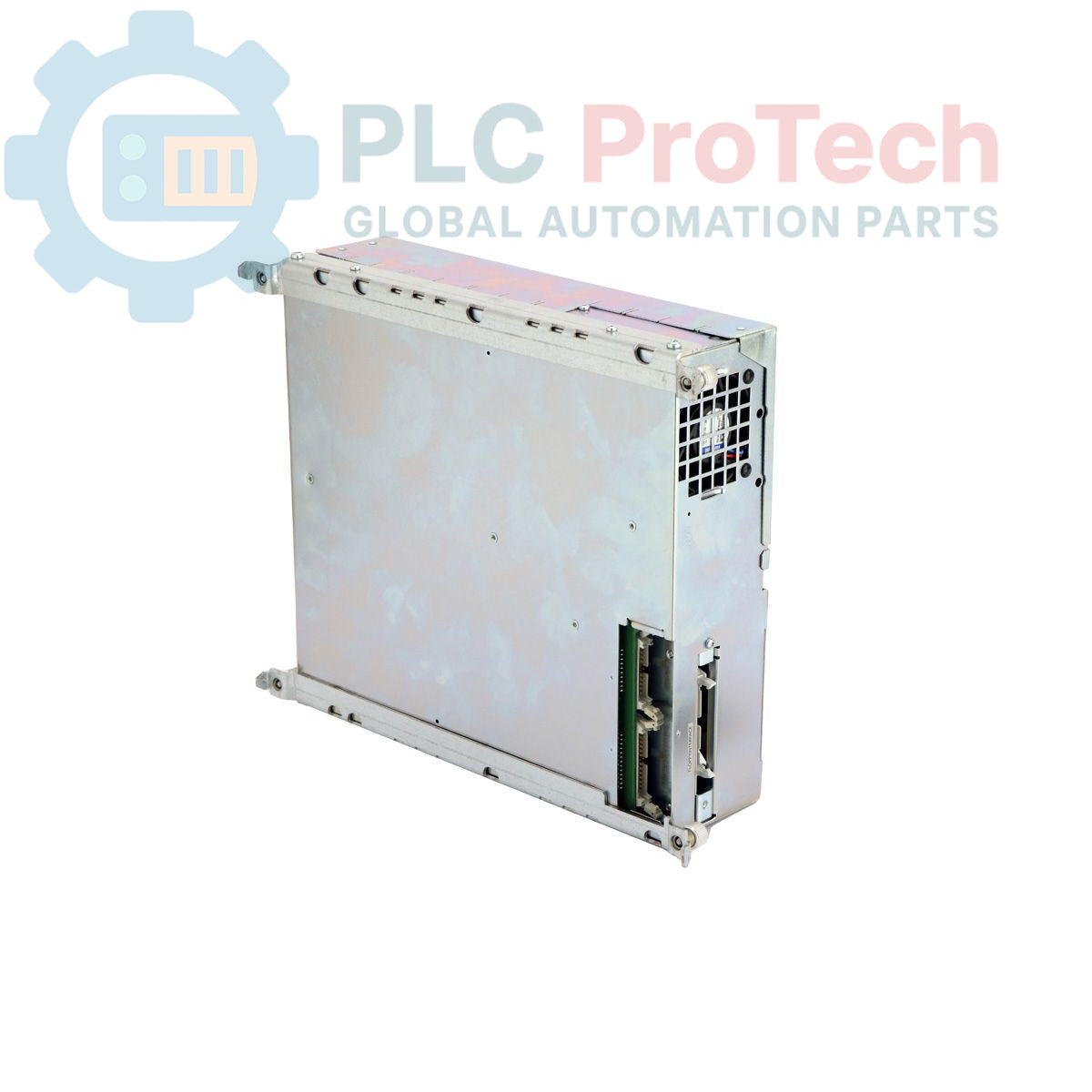

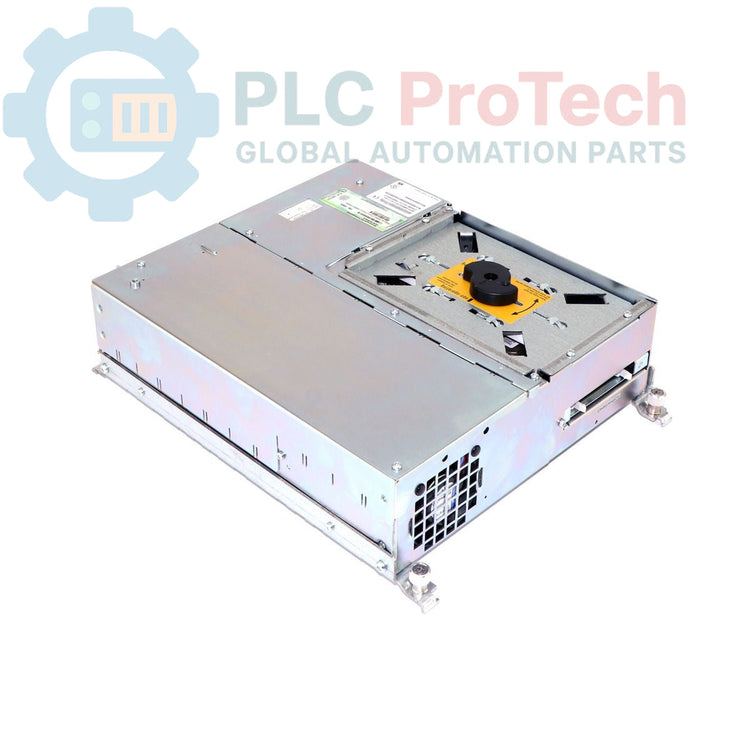

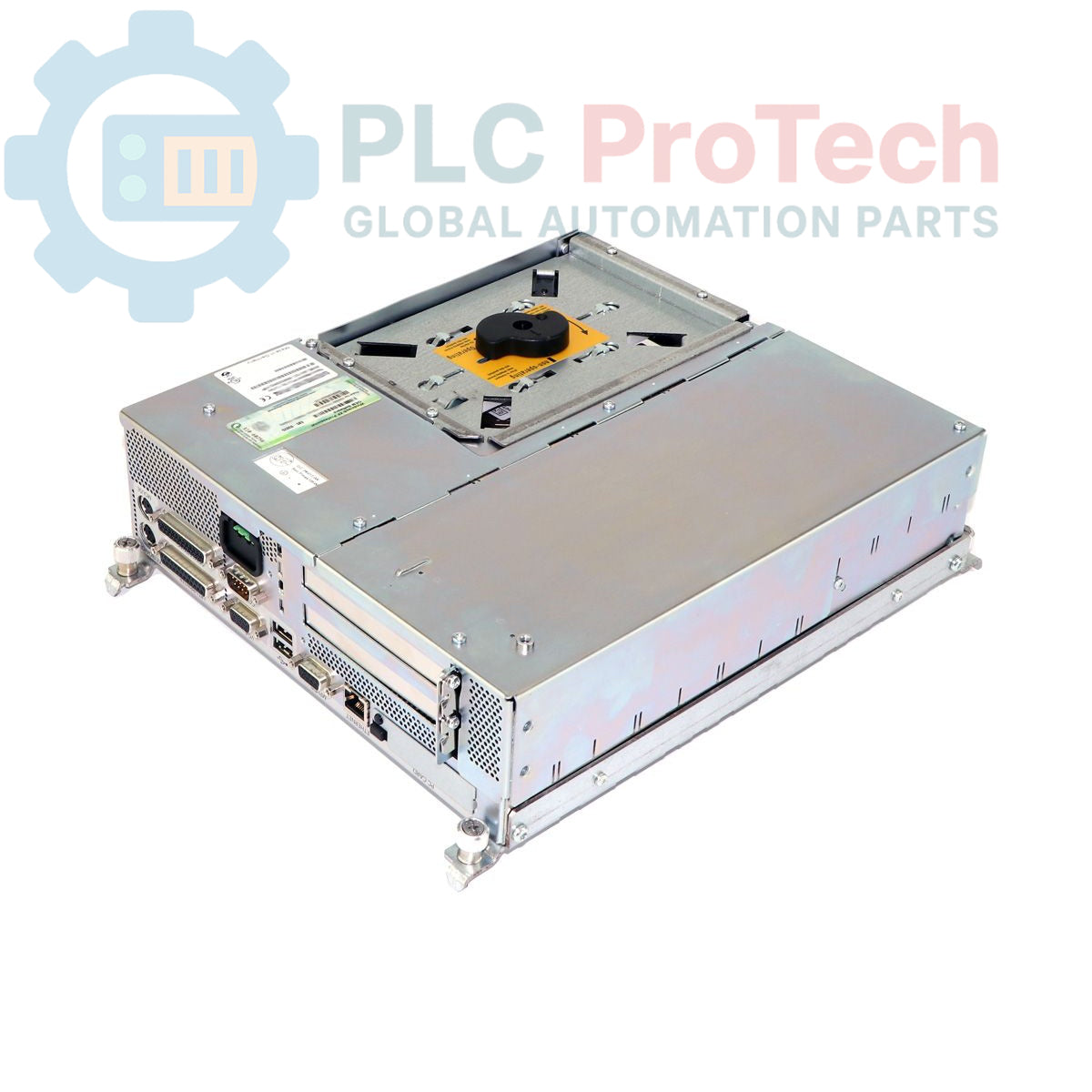

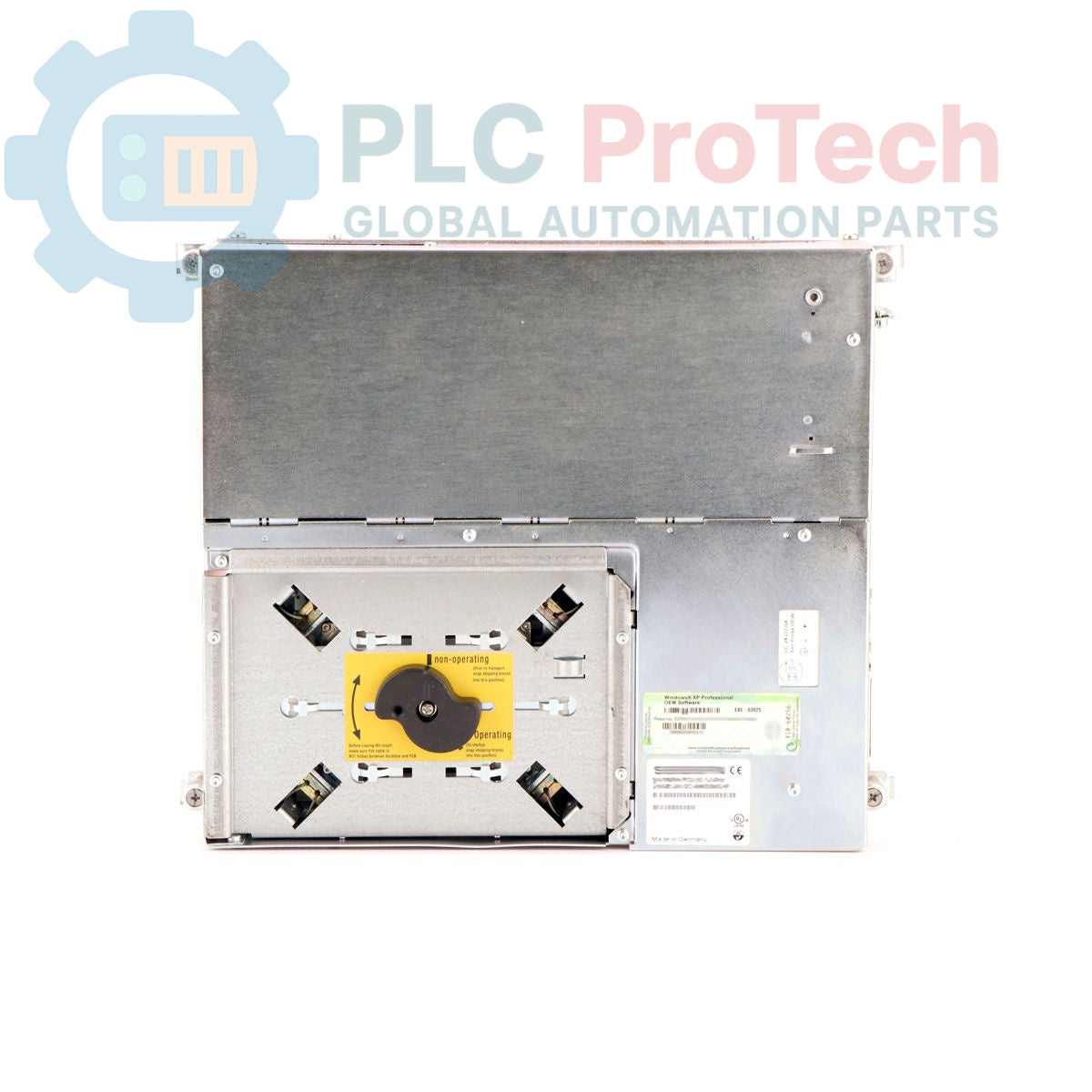

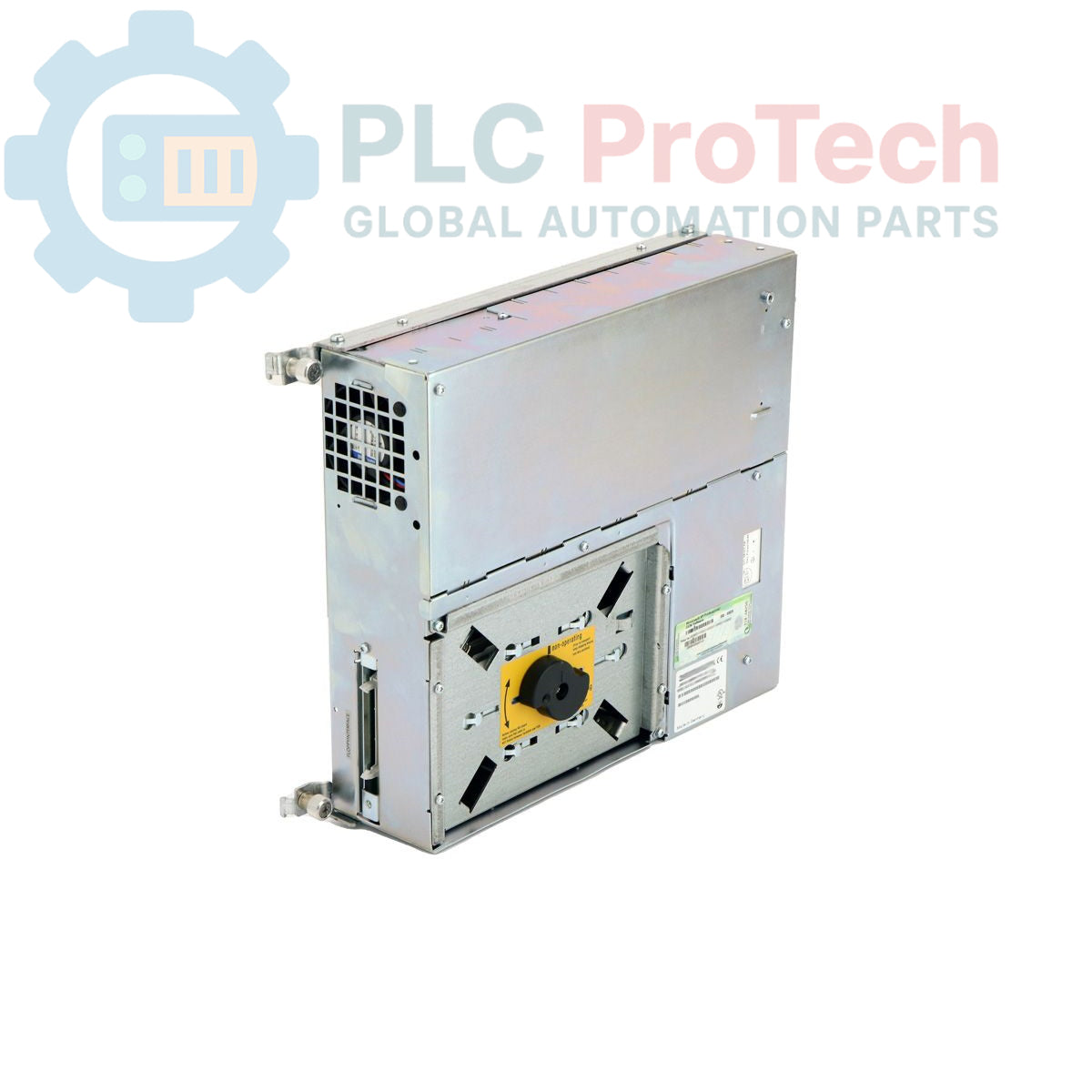

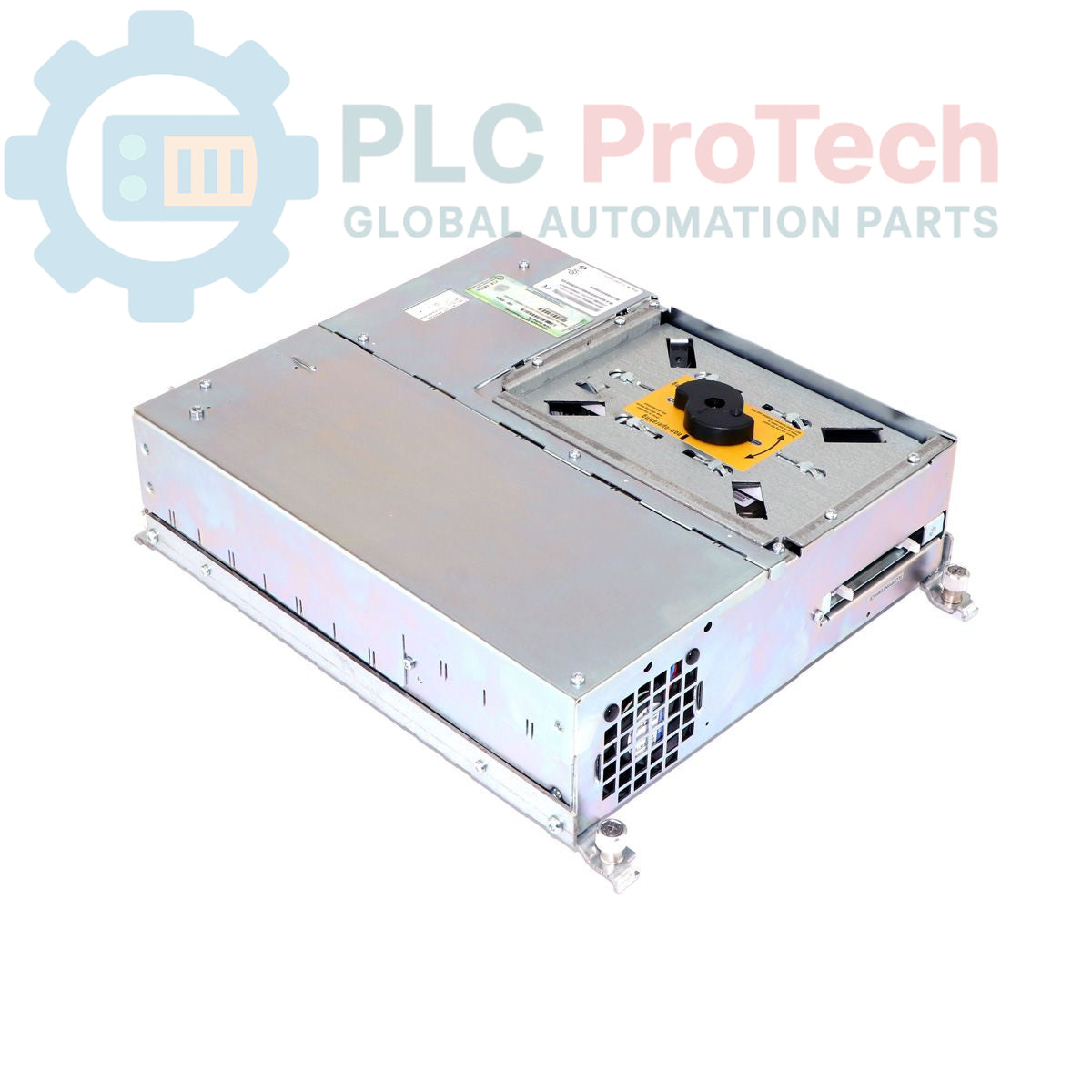

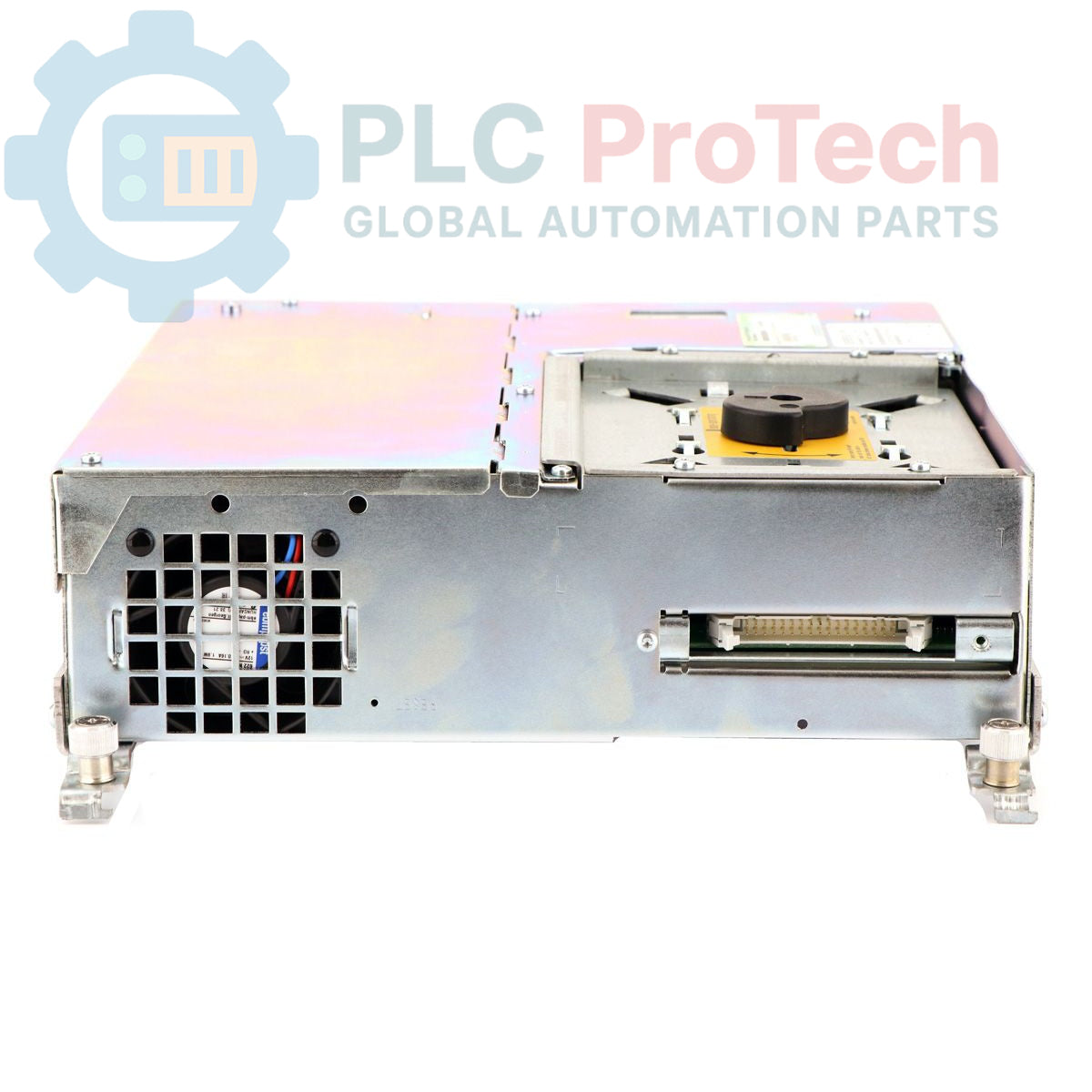

Siemens 6ES7647-5AG00-2HX0 е SIMATIC Box PC 620 индустриален компютър, предназначен за надеждна работа в среди за автоматизация. Устройството разполага с вграден AGP графичен контролер с конфигурируема памет, Ethernet интерфейс 10/100 Mbit/s и слот PC Card (PCMCIA тип 3) за разширение. Включва важни индустриални функции като таймер за наблюдение и следене на температурата. Изчислителната мощност се осигурява от процесор Celeron 566 MHz, допълнен от 64 MB SDRAM-133 RAM и 40 GB EIDE твърд диск. Възможностите за свързване включват два USB порта, интерфейси PROFIBUS/MPI и TTY, както и слотове за разширение PCI и ISA/PCI. Устройството се захранва от индустриално захранване 24 V DC и се доставя с предварително инсталиран Windows 98 SE на немски.

Характеристики

• Вградена AGP графика с конфигурируема памет 8/16/32 MB
• Ethernet чрез интерфейс RJ45 с 10/100 Mbit/s
• Слот PC Card (PCMCIA тип 3)
• Вградени функции за наблюдение на изправността и температурата
• 2 x USB порта
• 1 x PCI слот за разширение
• 1 x ISA/PCI свободен слот за разширение
• Процесор Celeron 566 MHz с 128 KB SLC кеш памет
• Комуникационен интерфейс PROFIBUS/MPI 12 Mbit/s
• TTY интерфейс
• Твърд диск 40 GB EIDE
• Оперативна памет 64 MB SDRAM-133
• Флопидисково устройство 1,44 MB, 3,5"
• Индустриално захранване 24 V DC, 85 A
• Предварително инсталиран Windows 98 SE на немски (без разширение)

Приложения

Siemens SIMATIC Box PC 620 е подходящ за широк спектър от индустриални приложения, изискващи надеждна и компактна изчислителна платформа. Типичните приложения включват:

• Системи за управление и визуализация на машини
• Придобиване и наблюдение на технологични данни
• Решения за операторски интерфейс (HMI)
• Индустриални мрежови и комуникационни шлюзове
• Вградени системи за управление в производството и автоматизацията

Технически спецификации

Връзки / интерфейси

Указания за монтаж

1. Изключване на системата: Преди монтажа се уверете, че цялото захранване към системата и свързаното оборудване е изключено и блокирано.
2. Монтаж: Монтирайте надеждно Box PC в подходящ индустриален корпус или шкаф, като осигурите достатъчна вентилация и свободно пространство за прокарване на кабелите и поддръжка.
3. Захранваща връзка: Свържете захранването 24 V DC към предназначените входни клеми за захранване, като спазвате правилната полярност. Уверете се, че захранването може да осигури необходимия ток от 85 A.
4. Заземяване: Осигурете правилна връзка със защитното заземяване (PE) към шасито на Box PC, за да гарантирате електрическа безопасност и да сведете до минимум електромагнитните смущения.
5. Свързване на периферни устройства: Свържете необходимите периферни устройства, като монитори, клавиатури и мишки, към подходящите USB или други интерфейсни портове.
6. Мрежови връзки: Свържете Ethernet кабелите към RJ45 порта за мрежова комуникация. За PROFIBUS/MPI и TTY свържете съответните комуникационни кабели.
7. Разширителни карти: Ако използвате разширителни карти, внимателно ги поставете в наличните PCI или ISA/PCI слотове, като се уверите, че са правилно поставени и закрепени.
8. Организация на кабелите: Прокарайте всички кабели подредено и сигурно, като по възможност разделяте силовите и сигналните кабели, за да намалите смущенията. При необходимост използвайте кабелни превръзки или скоби.
9. Проверка на околната среда: Уверете се, че работната среда отговаря на зададените температурни диапазони и нива на влажност за индустриални компютри, за да предотвратите преждевременна повреда.
10. Включване: След като всички връзки бъдат проверени, подайте отново захранване към системата и наблюдавайте за нормално стартиране и функциониране.
