Описание

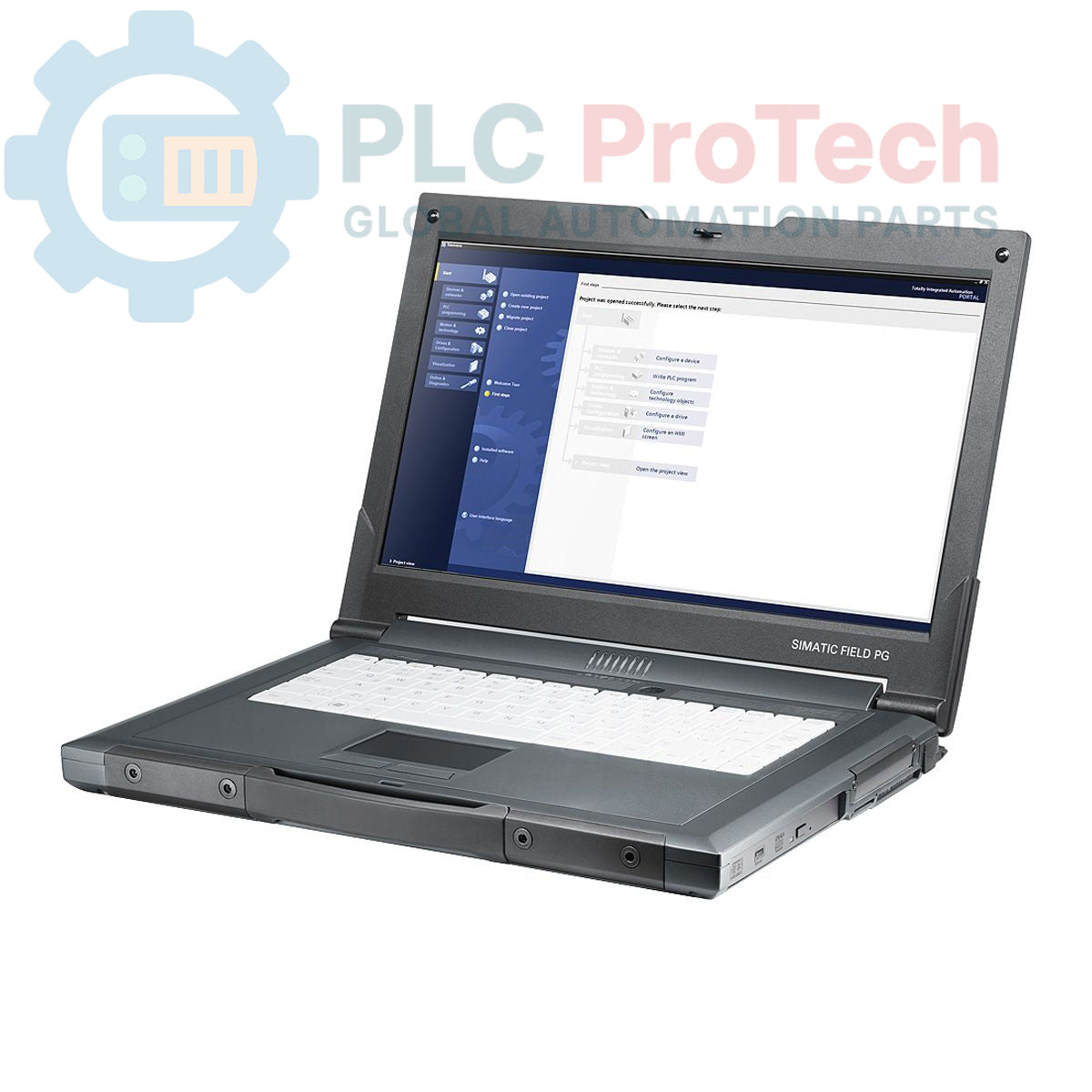

Siemens 6ES7716-2DB04-0BB4 е SIMATIC Field PG M4 Premium plus индустриално програмно устройство, проектирано за сложни задачи по автоматизация. Това надеждно устройство разполага с процесор Core I7-35X0M с 4 MB кеш, работещ на 2,9 GHz и достигащ до 3,6 GHz. То включва 480 GB SATA SSD устройство, HD Graphic 4000 и DVD RW оптично устройство. Проектирано за цялостен PLC и HMI инженеринг, устройството е оборудвано с S5 интерфейс и S5-EPROMMER, заедно с кабел S5-AG и EPROM адаптер. Устройството разполага с 15,6-инчов HD Ready дисплей (1366x768) и QWERTY клавиатура (и немска подредба). Работи с Windows 7 Ultimate SP1 (64-битова, многоезична поддръжка) и е конфигурирано с 1 x 8 GB RAM. 6ES7716-2DB04-0BB4 включва лицензи за основен инженеринг софтуер на Siemens: STEP7 Prof combo (V13/2010), WinCC Advanced combo (V13/WinCC flexible 2008) и STEP7 Micro/WIN V4.0, както и MPI кабел. Обърнете внимание, че STEP 5 и STEP 7-Micro/WIN не са предварително инсталирани, а STEP 5 не може да се изпълнява под Windows 7.

Характеристики

• Процесор: Intel Core I7-35X0M (2,9 GHz, до 3,6 GHz с Turbo Boost, 4 MB кеш)
• Сторидж: 480 GB SATA SSD устройство
• Памет: 1 x 8 GB RAM
• Графика: HD Graphic 4000
• Оптично устройство: DVD RW
• Дисплей: 15,6-инчов HD Ready (1366 x 768)
• Операционна система: Windows 7 Ultimate SP1, 64-битова (de/en/fr/es/it)
• Интерфейси: Интегриран S5 интерфейс, включен MPI кабел
• S5 EPROMMER: Вграден S5-EPROMMER с кабел S5-AG и EPROM адаптер
• Клавиатура: QWERTY (и немска подредба)
• Софтуерни лицензи: STEP7 Prof combo (V13/2010), WinCC Advanced combo (V13/WinCC flexible 2008), STEP7 Micro/WIN V4.0
• Захранващ кабел: Включен за Италия

Приложения

• Програмиране и конфигуриране на PLC контролери SIMATIC S5 и S7
• Разработване и въвеждане в експлоатация на HMI приложения с WinCC
• Диагностика на място и отстраняване на неизправности в системи за индустриална автоматизация
• Задачи по инженеринг и поддръжка на място в индустриална среда
• Прехвърляне на данни и програмиране на EPROM за стари системи S5

Технически спецификации

Връзки / интерфейси

• Вграден S5 интерфейс за директно свързване към SIMATIC S5 PLC.
• MPI (Multi-Point Interface) за комуникация със SIMATIC S7 PLC и HMI устройства.
• Стандартни периферни портове (например USB, Ethernet), типични за програмно устройство от този клас (конкретните типове не са посочени в източника).

Указания за инсталиране

1. Разопаковане и проверка: Внимателно разопаковайте Field PG и проверете за признаци на повреди при транспортиране.
2. Свързване към електрозахранването: Свържете предоставения захранващ кабел към Field PG и подходящ електрически контакт. Уверете се, че се използват правилните напрежение и честота, посочени за устройството.
3. Първоначално стартиране: Включете Field PG. Изчакайте операционната система Windows 7 Ultimate SP1 да се зареди напълно.
4. Конфигуриране на софтуера: Въпреки че са включени лицензи за STEP7 Prof, WinCC Advanced и STEP7 Micro/WIN, уверете се, че софтуерът е инсталиран и конфигуриран съгласно указанията на Siemens за конкретните ви инженерни задачи. Имайте предвид, че STEP 5 и STEP 7-Micro/WIN не са предварително инсталирани.
5. Използване на S5 интерфейса: За програмиране на SIMATIC S5 свържете S5-AG кабела към S5 интерфейса на Field PG и към S5 PLC. Използвайте S5-EPROMMER и EPROM адаптера, когато е необходимо, за S5 модули, базирани на EPROM.
6. MPI комуникация: Използвайте включения MPI кабел за установяване на комуникация със SIMATIC S7 PLC и други устройства, съвместими с MPI.
7. Условия на околната среда: Използвайте Field PG в рамките на посочените условия на околната среда (температура, влажност), за да осигурите оптимална производителност и дълъг експлоатационен живот. Избягвайте излагане на прекомерен прах, влага или екстремни температури.
8. Архивиране на данни: Редовно архивирайте данните на проекта и системните конфигурации, за да предотвратите загуба на данни.
