Силови модули Siemens Sinamics G120 6SL3210-1NE23-8AL0

Описание

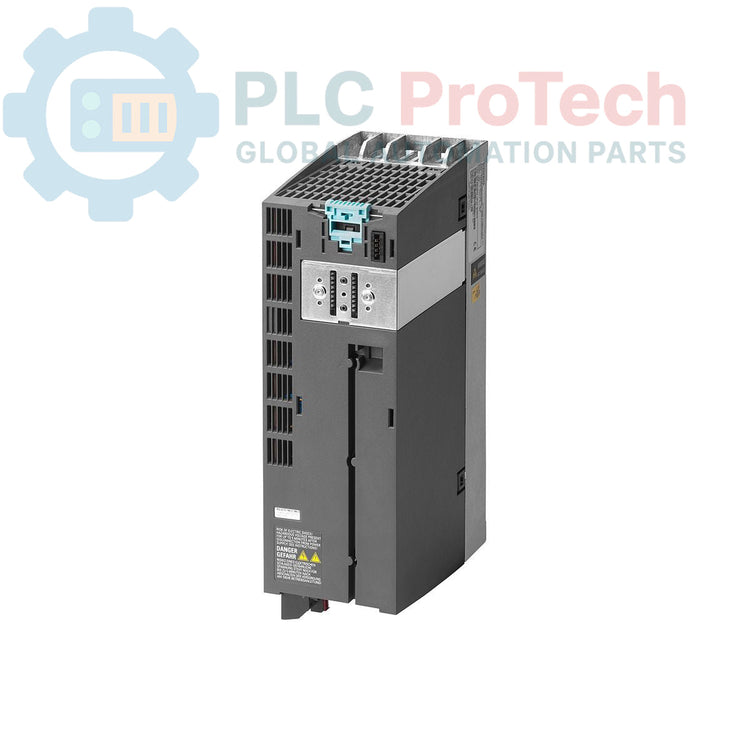

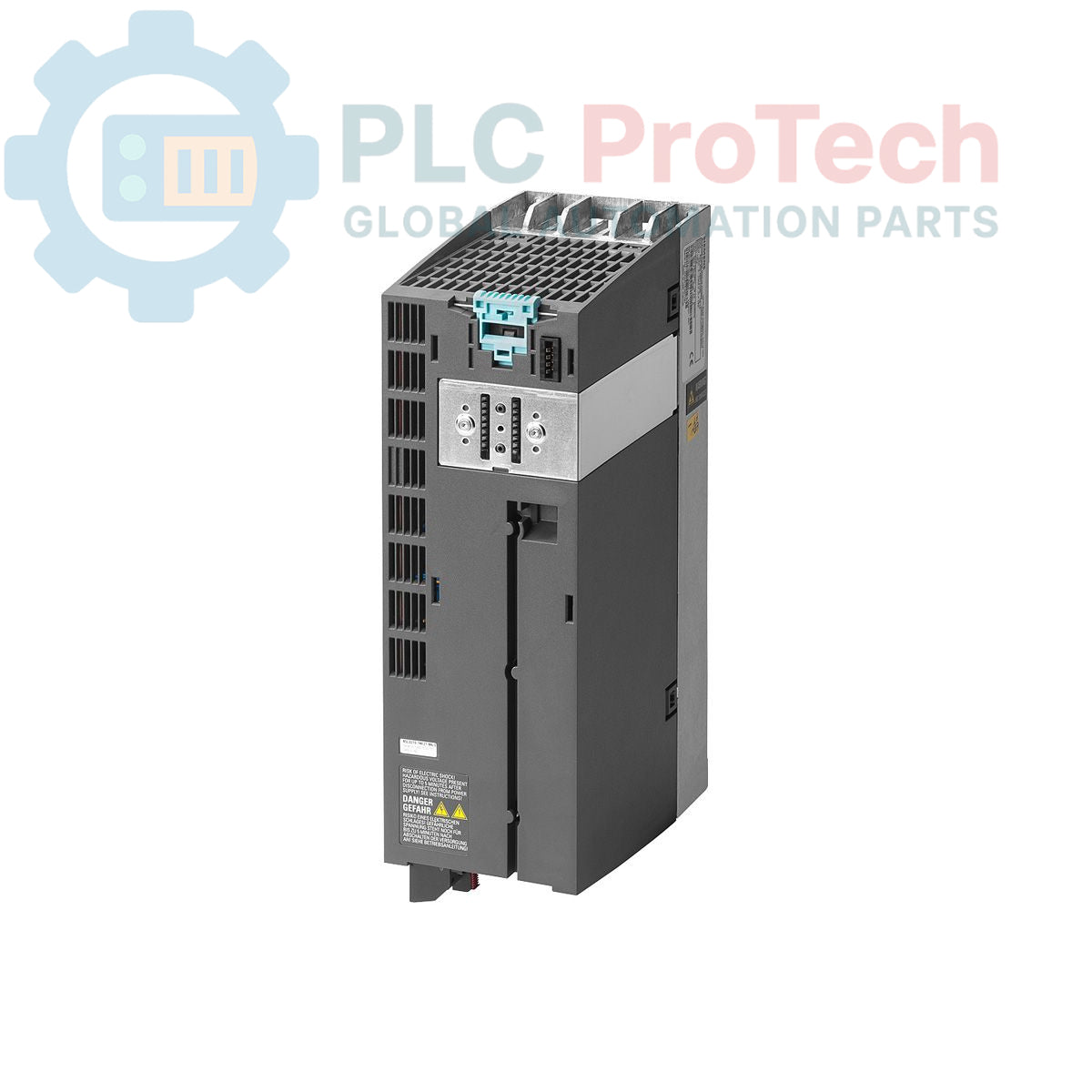

6SL3210-1NE23-8AL0 е захранващ модул PM230 с интегриран филтър клас A и степен на защита IP20 за системи за задвижване с регулируема скорост SINAMICS G120. Произведен от Siemens, този модул е проектиран да регулира скоростта на трифазни двигатели в среди за индустриална автоматизация и поддържа захранващо напрежение от 380–480 V AC при честота 47–63 Hz.

6SL3210-1NE23-8AL0 осигурява номинална мощност при ниско претоварване 18,5 kW (при номинална мощност 15 kW) и работи при околна температура от 0 °C до +40 °C при условия на ниско претоварване. Модулът е с размери 14,00 x 16,50 x 35,50 cm (ВxШxД) и тегло 5,00 kg. Доставя се без управляващ или операторски модул и е съвместим с управляващи модули CU240B/E-2 и CU230P-2 с фърмуер версия V4.4 или по-нова. Като продукт с изтекъл жизнен цикъл, той се използва основно за поддръжка на наследени системи, директна хардуерна замяна и осигуряване на непрекъснатост на работата.

Характеристики

• Конструкция на захранващ модул PM230 с интегриран филтър клас A
• Номинален диапазон на входното трифазно напрежение 380–480 V AC
• Номинална мощност при ниско претоварване 18,5 kW (номинална мощност 15 kW)
• Степен на защита IP20 за стандартни електрически шкафове за монтаж на закрито
• Съвместимост с управляващи модули CU240B/E-2 и CU230P-2 (фърмуер V4.4 или по-нова версия)

Приложения

• Системи за управление на промишлени помпи и вентилатори
• Системи за сградна автоматизация и въздухообработващи агрегати за HVAC
• Архитектури на задвижвания за конвейери и системи за обработка на материали
• Поддръжка и замяна на наследени системи Sinamics G120

Технически спецификации

Указания за монтаж

• Монтирайте захранващия модул 6SL3210-1NE23-8AL0 вертикално в затворен индустриален шкаф, поддържащ среда със степен на защита IP20.
• Осигурете достатъчно свободно пространство над и под модула за естествено конвекционно охлаждане и предотвратяване на натрупването на топлина в рамките на посочения диапазон на околната температура от 0 °C до +40 °C.
• Преди включване на системата проверете дали трифазното входно захранване 380–480 V AC съответства на електрическите номинални параметри.
• Преди включване на задвижването закрепете надеждно към захранващия модул одобрен съвместим управляващ модул (например CU240B/E-2 или CU230P-2).
