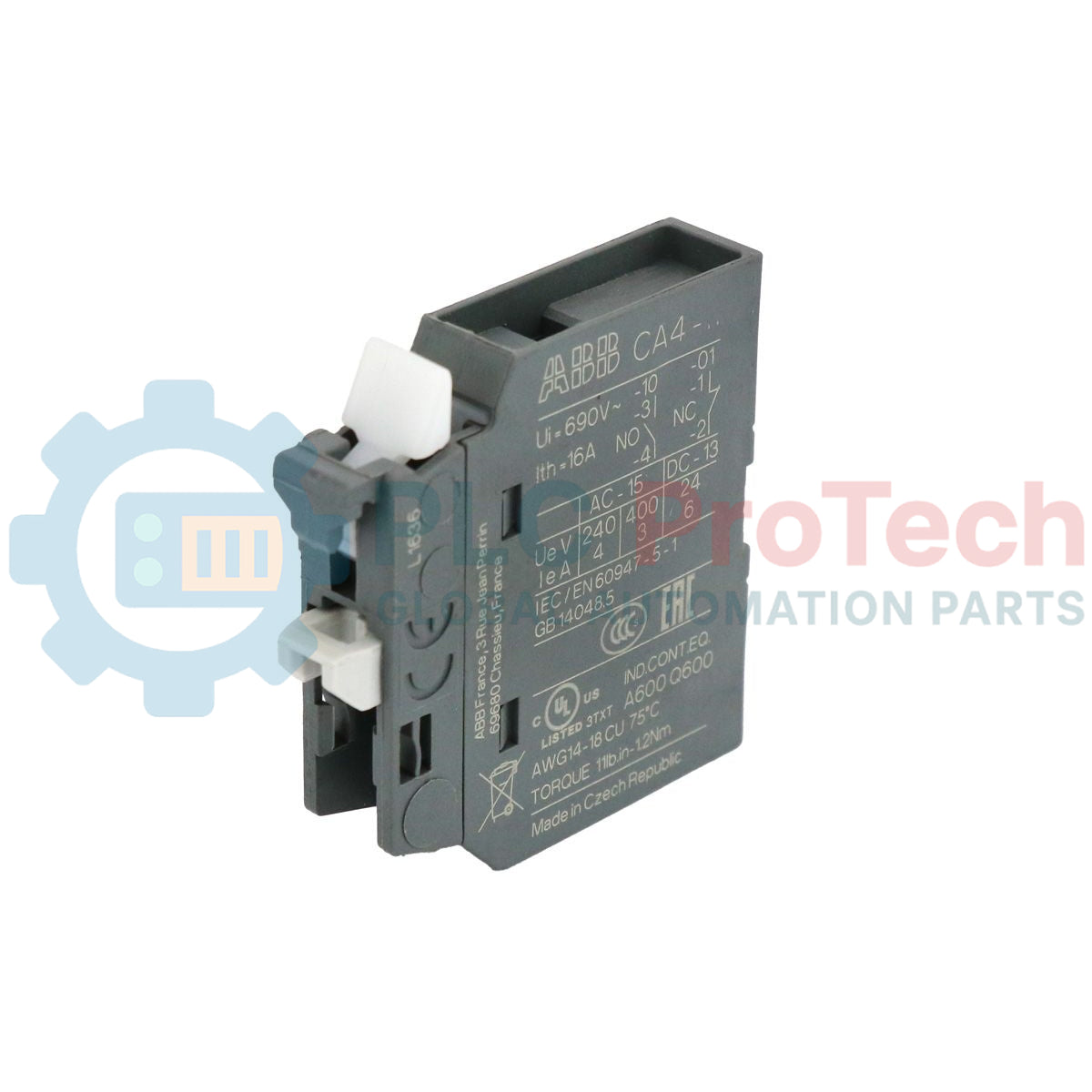

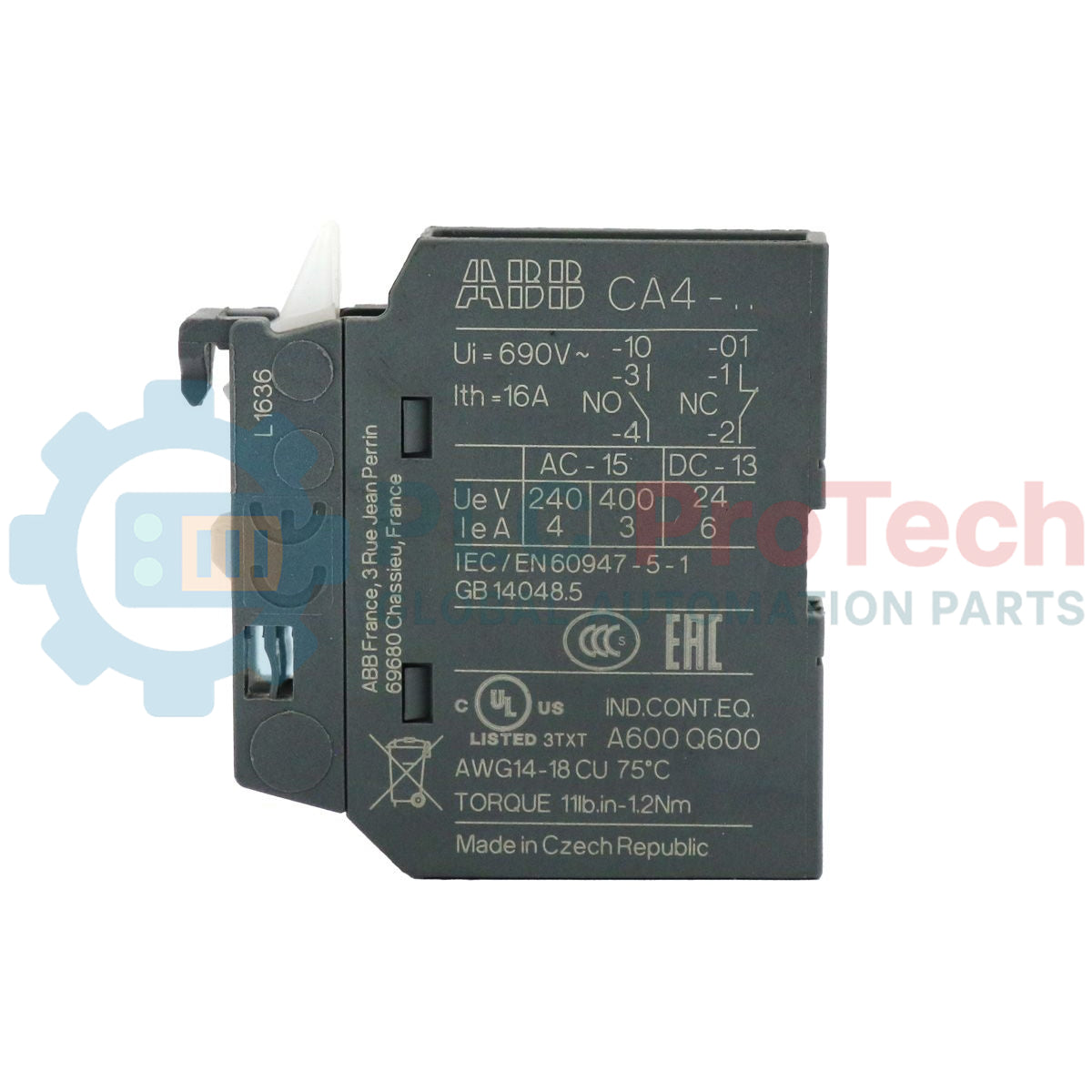

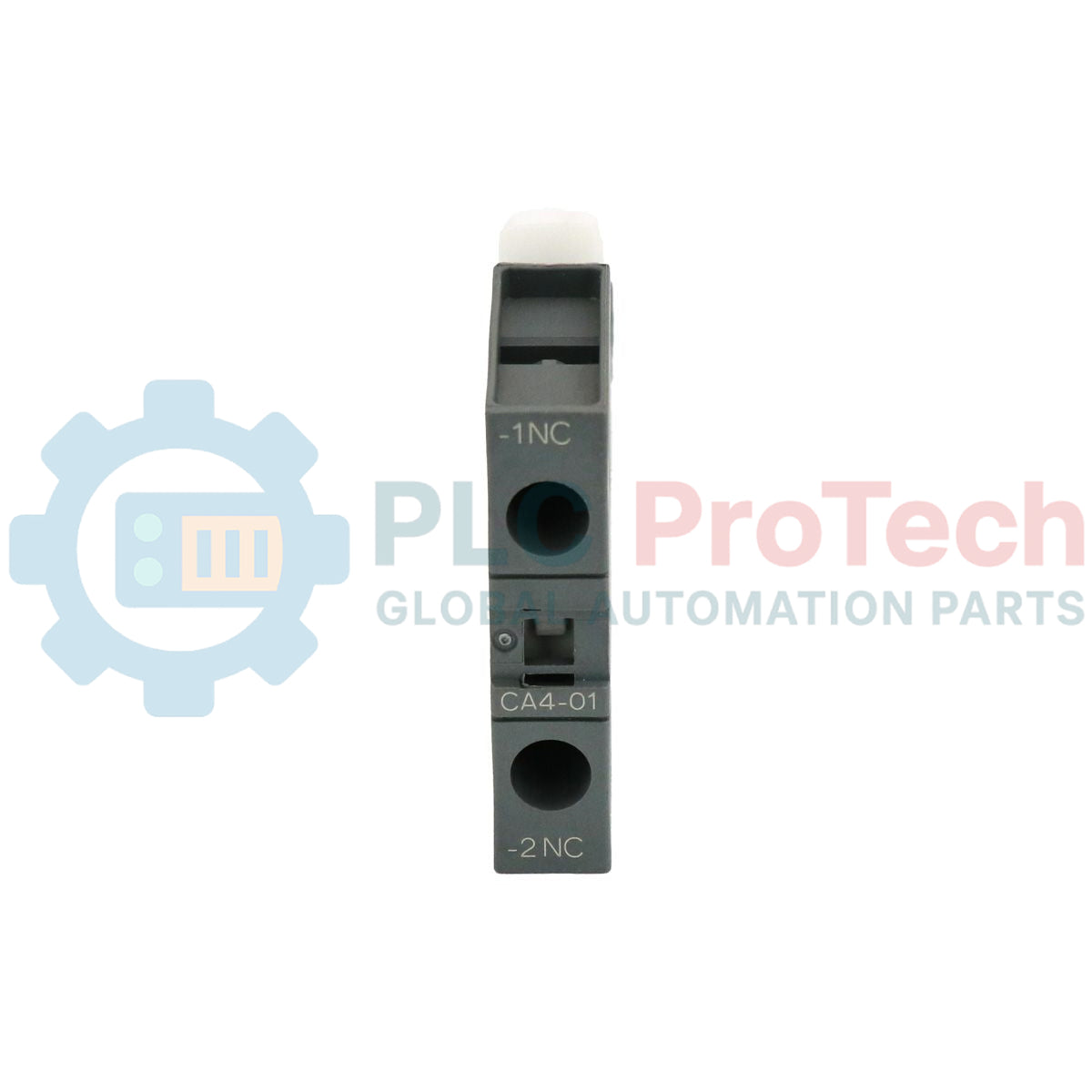

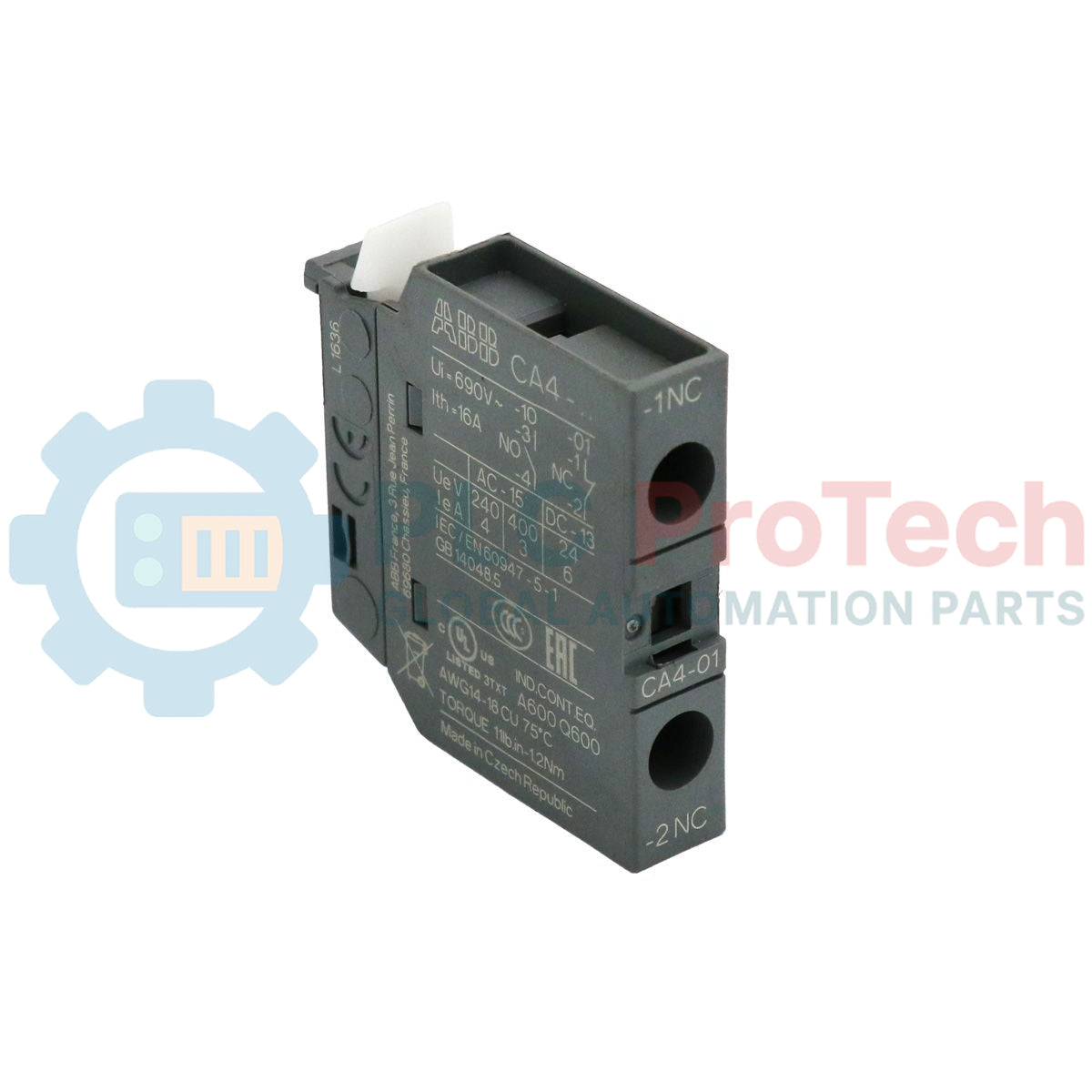

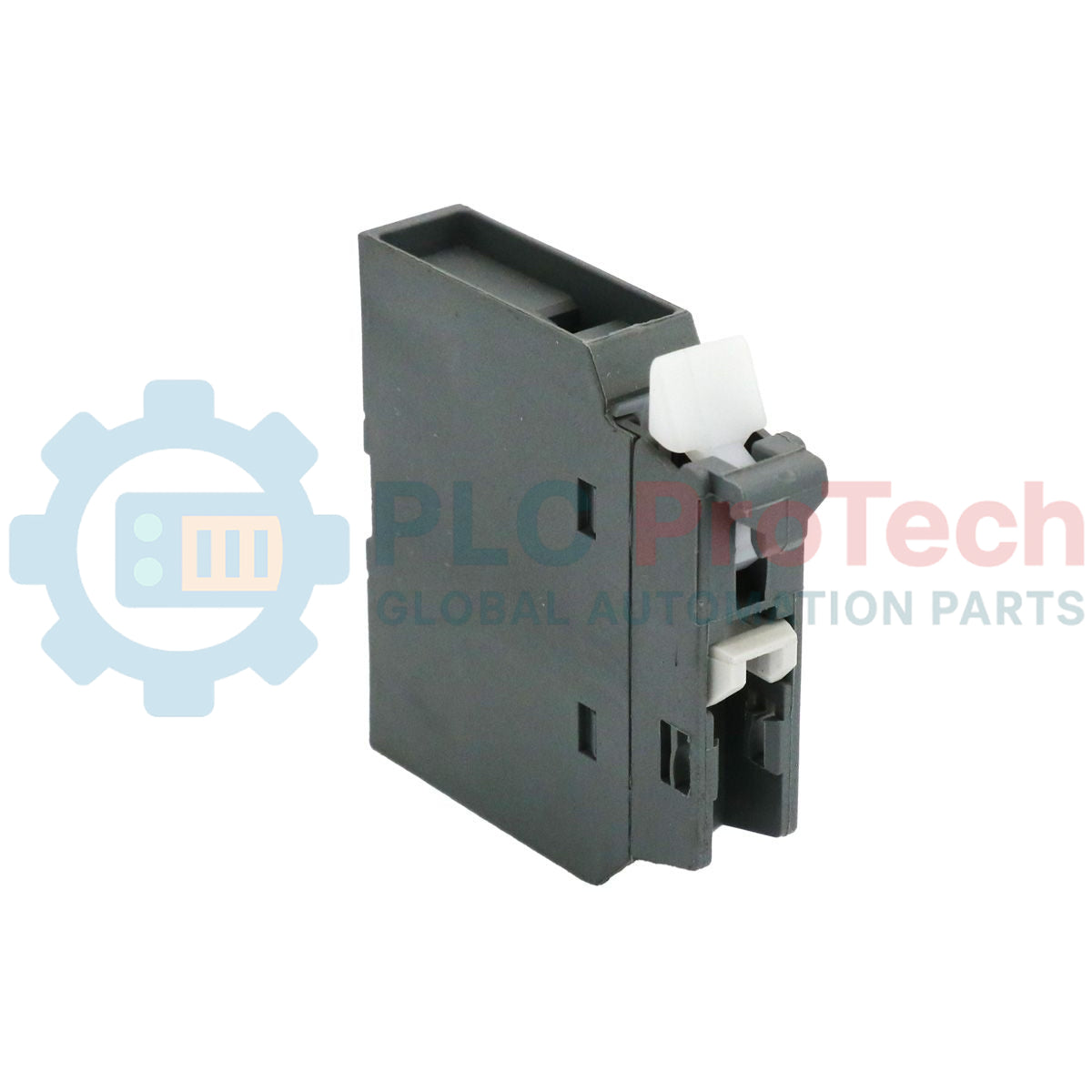

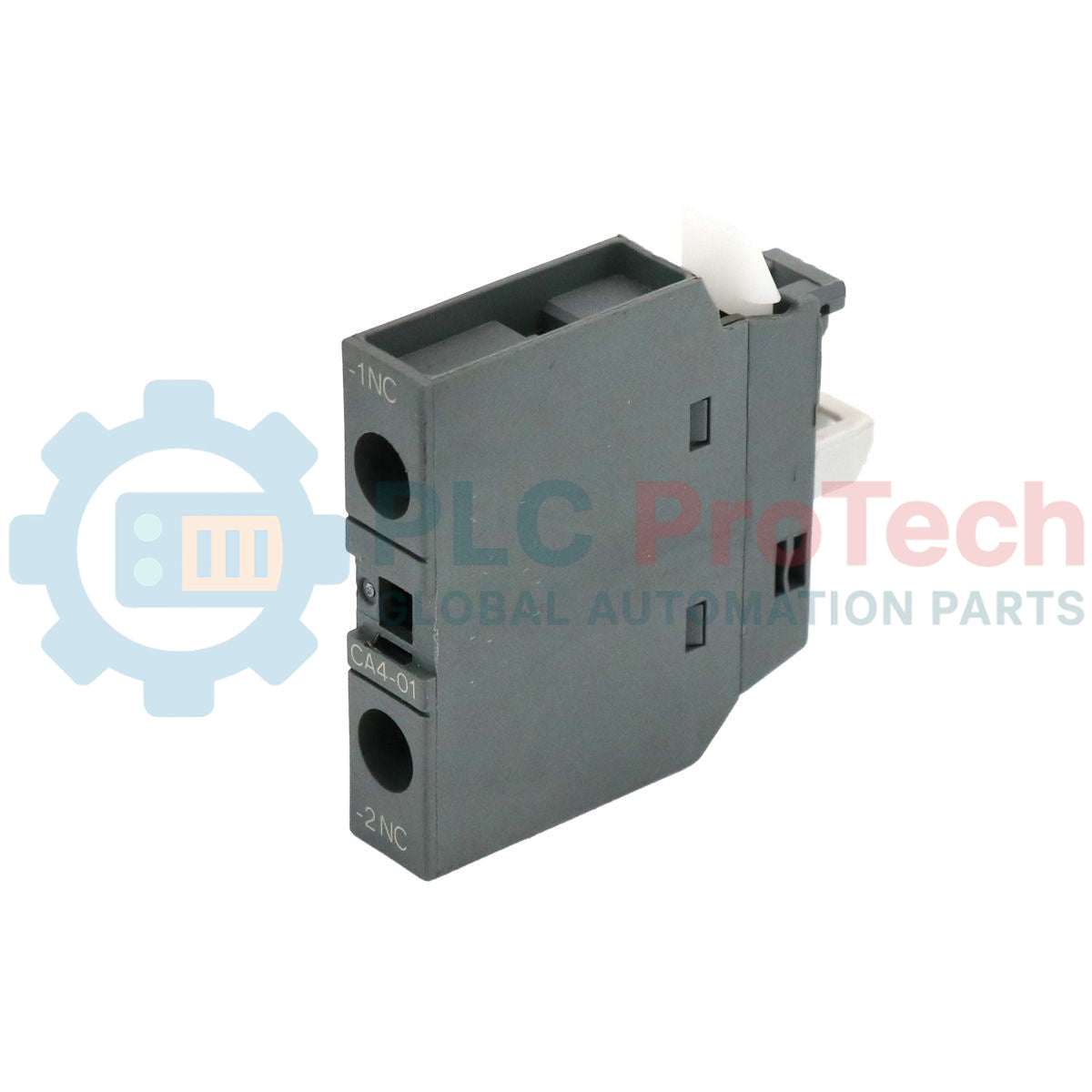

ABB 1SBN010110R1001 CA4-01 blok pomocných kontaktů

SKU 1SBN010110R1001 CA4-01

Skladem

12-month warranty
Free returns within 30 days

Manufacturer: ABB
Product No.: 1SBN010110R1001 CA4-01
Country of origin:Sweden
Product Type: Blok pomocných kontaktů
Barcode: 85371091
Payment: T/T, Western Union
Weight: 340g
Dimensions: 9,9 mm x 43 mm x 39,5 mm (Š x V x H)
Shipping port: Xiamen
Warranty: 12 months

Popis

ABB 1SBN010110R1001 je pomocný kontaktní blok pro čelní montáž určený pro signalizaci obvodů a integraci rozhraní řízení u blokových stykačů AF a stykačových relé NF. CA4-01 má jednopólové provedení obsahující 1 okamžitý kontakt N.C. s jmenovitým napětím pomocného obvodu až 690 V. Je vybaven šroubovými svorkami a montuje se přímo na čelní stranu kompatibilních stykačů AF(C)09(Z)(B)...96 a stykačových relé NF(C)(Z)(B).

Vlastnosti

Poskytuje konfiguraci 1 okamžitého pomocného kontaktu N.C.
Provedení pro čelní montáž se šroubovými svorkami.
Jmenovité provozní napětí až 690 V AC (50/60 Hz).
Jmenovité provozní proudy pro AC-15 až 6 A (24 / 127 V) a DC-13 až 6 A / 144 W (24 V).
Stupeň krytí IP20 na pomocných svorkách podle IEC 60529 / EN 60529.
Jmenovité impulzní výdržné napětí (Uimp) 6 kV.

Použití

Pomocná signalizace a blokování u stykačů ABB AF09 až AF96.
Rozšíření obvodu pro stykačová relé řady NF.
Standardní průmyslové rozvaděče a nízkonapěťová centra řízení motorů.

Technické specifikace

Parametr	Podrobnosti
Výrobce	ABB
ID výrobku	1SBN010110R1001
Rozšířený typ výrobku	CA4-01
EAN	3471523130029
Počet pomocných kontaktů NO	0
Počet pomocných kontaktů NC	1
Počet pólů	1P
Typ svorek	Šroubové svorky
Jmenovité provozní napětí	Pomocný obvod 690 V
Jmenovitá frekvence (f)	Pomocný obvod 50 / 60 Hz
Konvenční tepelný proud na volném vzduchu (Ith)	16 A při Θ = 40 °C (podle IEC 60947-5-1)
Jmenovitý provozní proud AC-15 (Ie)	(24 / 127 V) 6 A, (220 / 240 V) 4 A, (400 / 440 V) 3 A, (500 V) 2 A, (690 V) 2 A
Jmenovitý provozní proud DC-13 (Ie)	(24 V) 6 A / 144 W, (48 V) 2,8 A / 134 W, (72 V) 1 A / 72 W, (110 V) 0,55 A / 60 W, (125 V) 0,55 A / 69 W, (220 V) 0,27 A / 60 W, (250 V) 0,27 A / 68 W, (400 V) 0,15 A / 60 W, (500 V) 0,13 A / 65 W, (600 V) 0,1 A / 60 W
Jmenovitý krátkodobý výdržný proud nízkého napětí (Icw)	140 A po dobu 0,1 s, 100 A po dobu 1 s
Jmenovité izolační napětí (Ui)	690 V (podle IEC 60947-5-1), 600 V (podle UL/CSA)
Jmenovité výdržné impulzní napětí (Uimp)	6 kV
Maximální elektrická spínací frekvence	(AC-15) 1200 cyklů za hodinu, (DC-13) 900 cyklů za hodinu
Maximální mechanická spínací frekvence	3600 cyklů za hodinu
Připojovací kapacita pomocného obvodu	Ohebný vodič s dutinkou: 1/2x 0.75 ... 2.5 mm²; ohebný vodič s izolovanou dutinkou: 1x 0.75 ... 2.5 mm², 2x 0.75 ... 1.5 mm²; pevný plný vodič: 1/2x 1 ... 2.5 mm²; pevný lankový vodič: 1/2x 1 ... 2.5 mm²
Připojovací kapacita pomocného obvodu UL/CSA	Pevný plný vodič: 1/2x 18-14 AWG; pevný lankový vodič: 1/2x 18-14 AWG
Délka odizolení vodiče	Pomocný obvod 10 mm
Utahovací moment	Pomocný obvod 1.2 N·m (11 in·lb UL/CSA)
Stupeň krytí	Pomocné svorky IP20 (podle IEC 60529, IEC 60947-1, EN 60529)
Čistá šířka výrobku	9.9 mm
Čistá výška výrobku	43 mm
Čistá hloubka / délka výrobku	39.5 mm
Čistá hmotnost výrobku	0.014 kg
Celní sazební číslo	85389099

Připojení/rozhraní

Vhodné pro modely
AF09, AF09Z, AF12, AF12Z, AF16, AF16Z, AF26, AF26Z, AF30, AF30Z, AF38, AF38Z, AF40, AF52, AF65, AF80, AF96
AFC09, AFC12, AFC16, AFC26, AFC30, AFC38, AFC40, AFC52, AFC65, AFC80, AFC96
AF09B, AF09ZB, AF12B, AF12ZB, AF16B, AF16ZB, AF26B, AF26ZB, AF30B, AF30ZB, AF38B, AF38ZB, AF40B, AF52B, AF65B, AF80B, AF96B
NF22E, NFZ22E, NF31E, NFZ31E, NF40E, NFZ40E
NFC22E, NFC31E, NFC40E, NFZB22E, NFB22E, NFZB31E, NFB31E, NFZB40E, NFB40E

Pokyny k instalaci

Před připojením ke šroubovým svorkám odizolujte vodiče pomocného obvodu v délce 10 mm.
Utáhněte šroubové svorky doporučeným utahovacím momentem 1.2 N·m (11 in·lb).
Nacvakněte jednotku na přední montážní rozhraní kompatibilních stykačů nebo relé AF/NF.

Shoda a certifikace

Normy: IEC/EN 60947-5-1, UL 60335-2-40, UL 60947-5-1, CSA C22.2 č. 60335-2-40, CSA C22.2 č. 60947-5-1-14
Prohlášení: CE, UKCA, CCC
Certifikáty pro námořní dopravu a lodní průmysl: ABS, BV, DNV, LR, RINA, RMRS
Směrnice: směrnice EU 2011/65/EU a změna 2015/863 (RoHS), REACH, TSCA
Certifikováno UL (soubor E252354), certifikát CB

FAQ

Jakou konfiguraci kontaktů poskytuje pomocný blok?

Blok poskytuje 1 okamžitý pomocný kontakt normálně sepnutý (N.C.).

Kam se modul montuje na základním stykači?

Blok se montuje přímo na čelní stranu kompatibilních stykačů AF nebo relé NF.

Jaká je doporučená hodnota utahovacího momentu svorek?

Šroubové svorky pomocného obvodu vyžadují utahovací moment 1,2 N·m.
