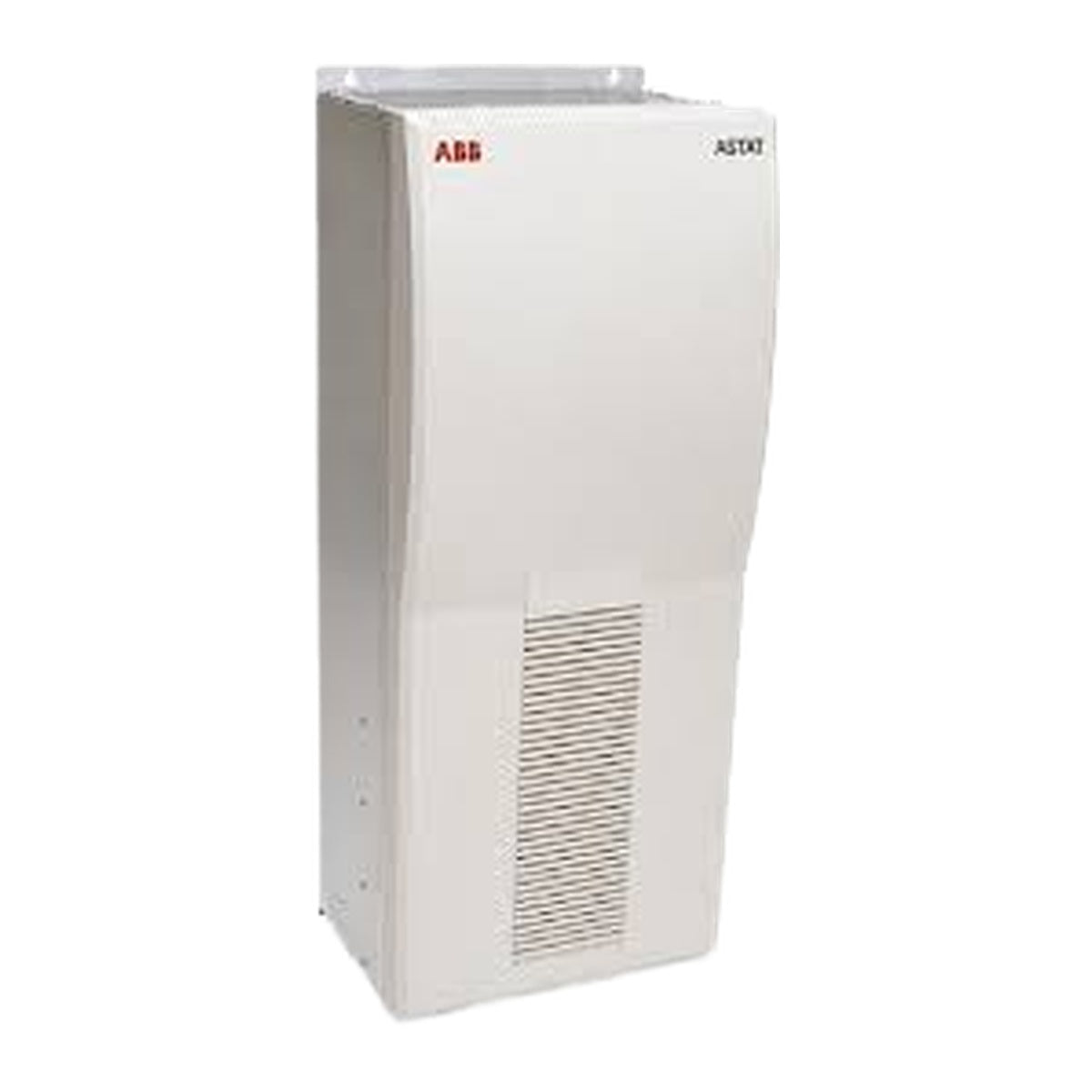

ABB 3ASC25H270 DASD 146 tyristorový modul

SKU 3ASC25H270 DASD146

Skladem

12-month warranty
Free returns within 30 days

Manufacturer: ABB
Product No.: 3ASC25H270 DASD146
Country of origin:Finland,Sweden
Product Type: Tyristorové moduly
Barcode: 85049091
Payment: T/T, Western Union
Weight: 102000g
Dimensions: 1174 mm x 473 mm x 372 mm (V x Š x H)
Shipping port: Xiamen
Warranty: 12 months

Popis

ABB 3ASC25H270 DASD 146 je robustní tyristorový výkonový modul navržený pro systémy regulace otáček a momentu průmyslových motorů na střídavý proud s vysokými nároky. Modul pracuje v rámci platformy řízení pohybu jeřábů ASTAT a zajišťuje polovodičovou regulaci napětí statoru a dynamické přepínání sledu fází pro řízení těžkých průmyslových strojů bez potřeby mechanických reverzačních stykačů.

3ASC25H270 DASD 146 je vybaven integrovanou polovodičovou ochranou, nuceným chlazením a interním systémovým I/O rozhraním, které umožňuje přímé propojení s moduly řídicího systému ASTAT prostřednictvím optických komunikačních kanálů.

Funkce

Polovodičový reverzní chod: Integruje antiparalelní dvojice tyristorů mezi fázovými spoji pro plynulou regulaci napětí a rychlou změnu směru momentu bez směrových stykačů.
Integrované polovodičové pojistky: Je vybaven rychlými polovodičovými pojistkami dimenzovanými až na 690 V, které chrání interní výkonové komponenty.
Konstrukce pro vysoké teploty: Je dimenzován pro nepřetržitý provoz v průmyslovém prostředí s vysokou okolní teplotou až +55 degC.
Nucené vzduchové chlazení: Interní chladicí ventilátory zajišťují stabilní tepelný management při provozu s vysokým zatížením.
Konstrukce s povrchově upravenou elektronikou: Ochranný povlak desek plošných spojů umožňuje odolnost vůči vodivému prachu a náročným technologickým prostředím.
Optické rozhraní: Přímé vysokorychlostní komunikační spojení s modulem řídicího systému DARA prostřednictvím optických kabelů odolných vůči rušení.

Použití

Pohony zdvihu a pojezdu mostových jeřábů
Manipulace s materiálem v těžkém průmyslu
Licí jeřáby a technologické pohony v ocelárnách
Přístavní stroje a kontejnerové jeřáby
Řízení střídavých motorů s kroužkovou kotvou v těžkých strojních zařízeních

Technické specifikace

Parametr	Specifikace
Výrobce	ABB
Model	DASD 146
Identifikační číslo produktu	3ASC25H270
Maximální jmenovité napětí	600 V
Jmenovitý proud motoru (+55 degC)	630 A
Provozní frekvence	50/60 Hz
Úbytek napětí v sepnutém stavu ($\Delta_{V}$)	1.40 V
Ztrátový výkon naprázdno	200 W
Stupeň krytí	IP 20
Maximální okolní teplota	+85 degC (při snížených hodnotách nad +55 degC)
Referenční provozní teplota	+55 degC
Výška	1174 mm
Šířka	473 mm
Hloubka	372 mm
Hmotnost	102 kg

Pokyny k instalaci

Uspořádání panelu: Instalujte modul svisle do vyhrazených skříní nebo panelů E-room a zajistěte volný prostor nad modulem i pod ním pro neomezené proudění chladicího vzduchu.
Chlazení a ventilace: Zajistěte dostatečnou cirkulaci vzduchu ve skříni, aby okolní teplota bez tepelného snížení zatížitelnosti nepřekročila nominální referenční hodnotu +55 degC.
Omezení EMI/RFI a kabeláž: Používejte stíněná signálová vedení a veďte výkonové kabely motoru odděleně od optických řídicích vedení, aby se zabránilo elektrickému rušení.
Ochranné uzemnění: Zajistěte ochranné uzemnění s nízkou impedancí mezi šasi panelu a uzemňovací soustavou v souladu s bezpečnostními elektrotechnickými předpisy provozu.
Ochrana proti přepětí: Zajistěte integraci schváleného modulu ochrany proti přepětí řady DASG na vstupu síťového vedení.

FAQ

Jaký je jmenovitý proud motoru modulu při 55 °C?

Jmenovitý proud motoru je 630 A při referenční okolní teplotě +55 °C.

Jaké je maximální jmenovité napětí sítě pro tuto tyristorovou jednotku?

Maximální jmenovité provozní napětí modulu je 600 V AC.

Vyžaduje modul pro změnu směru externí stykače?

Ne, změna směru se provádí elektronicky pomocí řízení spínací sekvence interního tyristorového můstku.

Jaký stupeň krytí proti vniknutí poskytuje skříň jednotky?

Modul poskytuje krytí IP 20.
