Popis

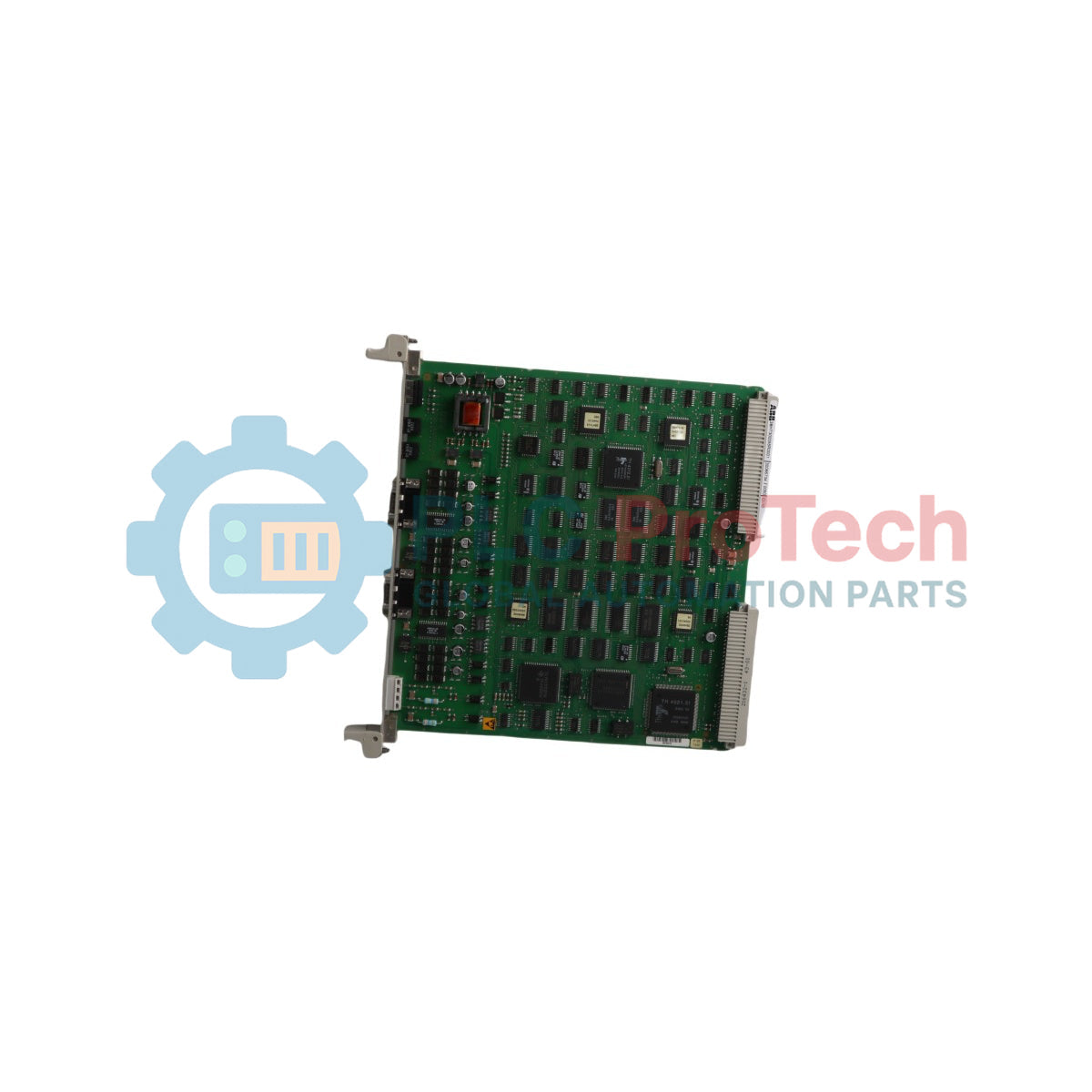

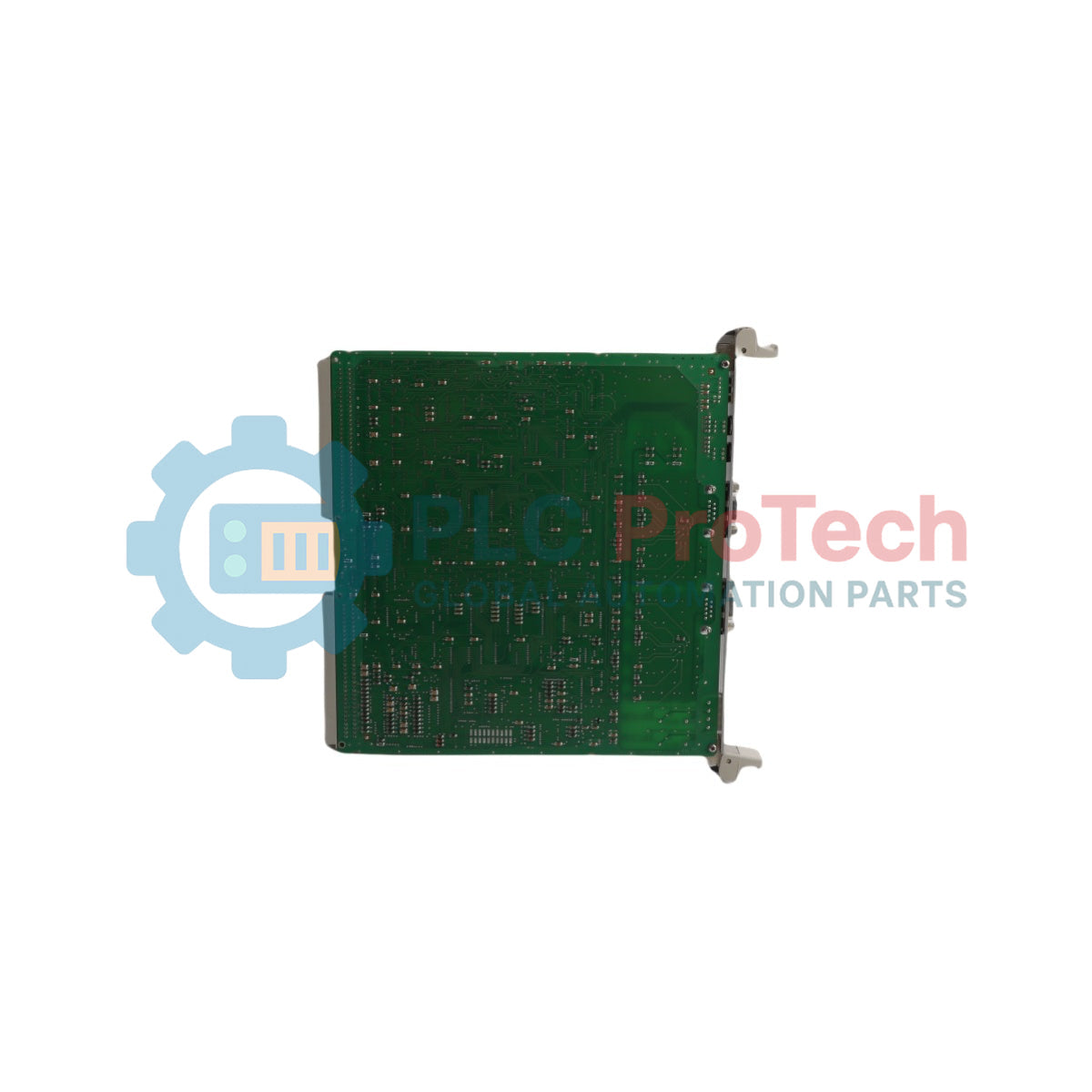

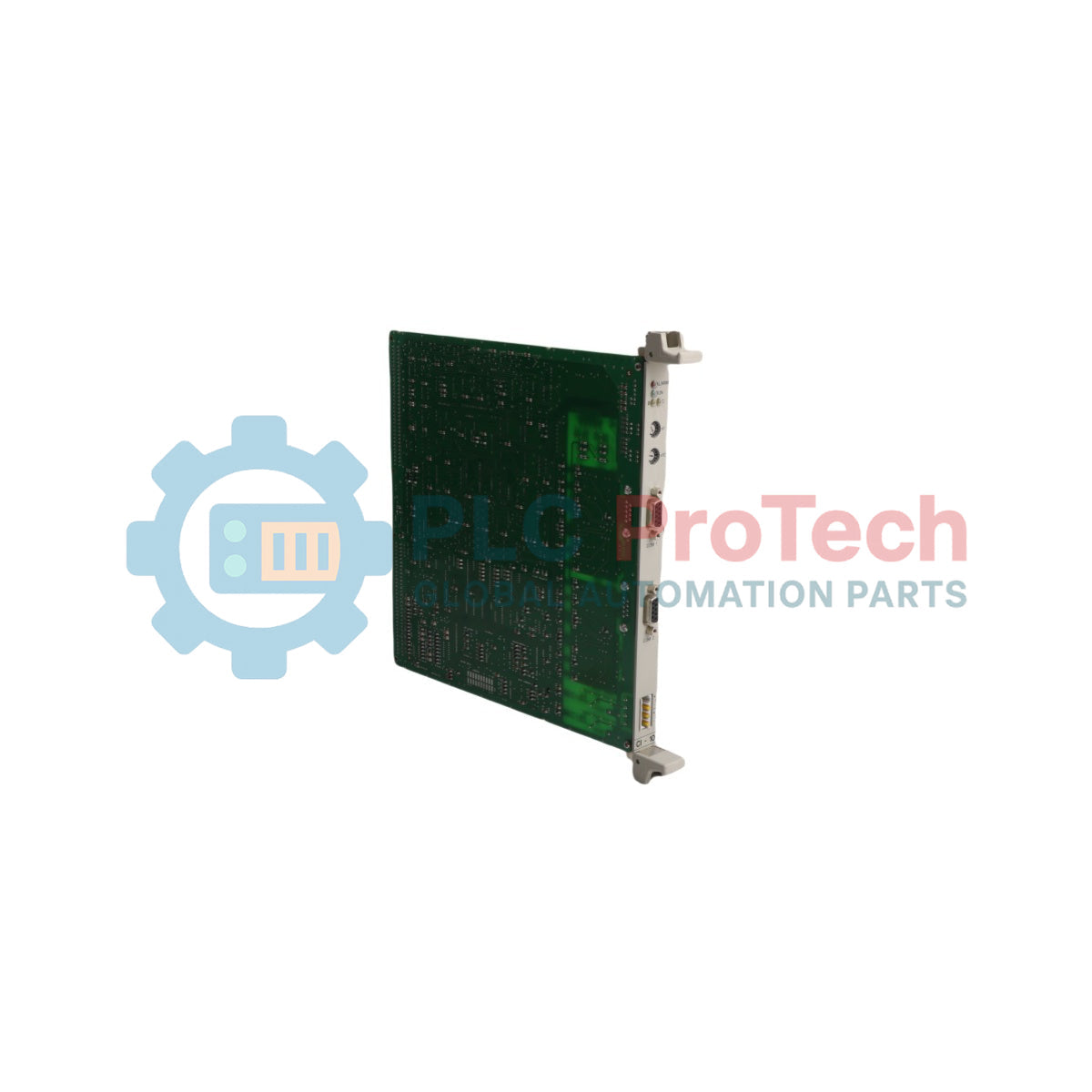

ABB 3BHT300055R0001 CI-10 je obvodová deska určená k integraci do budicích systémů ABB UNITROL a širších automatizačních architektur DCS. Tato součást vyrobená ve Švédsku zpracovává a směruje důležité řídicí signály, aby zajišťovala stabilní regulaci napětí, spolehlivou komunikaci systému a konzistentní výkon výroby energie v průmyslových provozech.

ABB 3BHT300055R0001 CI-10 je navržena pro bezproblémovou kompatibilitu s budicími prostředími UNITROL a obsahuje vestavěná komunikační rozhraní RS-485. Umožňuje efektivní výměnu dat mezi řídicími jednotkami systému, napájecími jednotkami a periferními monitorovacími zařízeními, čímž podporuje rychlou diagnostickou zpětnou vazbu a pohotové provádění procesů.

Díky kompaktním rozměrům 2 x 25.5 x 26.1 cm a nízké hmotnosti 0.4 kg optimalizuje ABB 3BHT300055R0001 CI-10 využití prostoru v rozvaděčích a skříních. Energeticky úsporná konstrukce obvodů podporuje spolehlivý nepřetržitý provoz 24/7 v náročných průmyslových provozech.

Vlastnosti

• Integrace do systému UNITROL: Navržena speciálně pro budicí systémy ABB UNITROL a aplikace DCS.
• Možnost sériové komunikace: Obsahuje integrované rozhraní RS-485 pro rychlou a spolehlivou výměnu dat mezi řídicími uzly.
• Kompaktní rozměry: Rozměry 2 x 25.5 x 26.1 cm a čistá hmotnost 0.4 kg umožňují efektivní využití prostoru ve skříních a podskříních.
• Nízká spotřeba energie: Optimalizovaná elektrická konstrukce podporuje energeticky úsporný provoz během nepřetržitých pracovních cyklů.

Aplikace

• Budicí systémy generátorů: Zajišťuje rozhraní řídicích signálů a komunikaci v řídicích panelech buzení ABB UNITROL.
• Distribuované řídicí systémy (DCS): Slouží jako komunikační a řídicí obvodová deska propojující zařízení v terénu s centrálními řídicími jednotkami systému.

Technické specifikace

Obecné údaje

Komunikace

Mechanické údaje

Pokyny k instalaci

1. Bezpečné odpojení: Před instalací nebo údržbou desky ověřte, že hlavní napájení budicí skříně nebo rozvaděče DCS je zcela odpojeno a zajištěno proti opětovnému připojení.
2. Ochrana před elektrostatickým výbojem: Při manipulaci používejte uzemněný antistatický náramek, který ochrání polovodiče na desce před elektrostatickým výbojem.
3. Mechanická montáž: Opatrně zasuňte ABB 3BHT300055R0001 CI-10 podél vodicích lišt karty v podskříni, dokud zadní hranové konektory zcela nezapadnou do základní desky.
4. Připojení rozhraní: Připojte požadované komunikační vodiče RS-485 a signálové sběrnice k určeným konektorům.
5. Kontrola před uvedením do provozu: Před obnovením napájení skříně zkontrolujte všechny upevňovací prvky a připojení vodičů v terénu.

Konfigurace a údržba

• Záloha konfigurace: Před výměnou stávající jednotky zdokumentujte aktuální nastavení přepínačů DIP, propojek nebo softwaru řídicí jednotky.
• Ověření funkce: Po zapnutí systému ověřte, že stavové indikátory potvrzují navázání běžné komunikační linky RS-485 a provoz bez chyb.
