ABB 3BSE043660R1 CI867K01 AC 800M rozhraní Modbus TCP

Popis

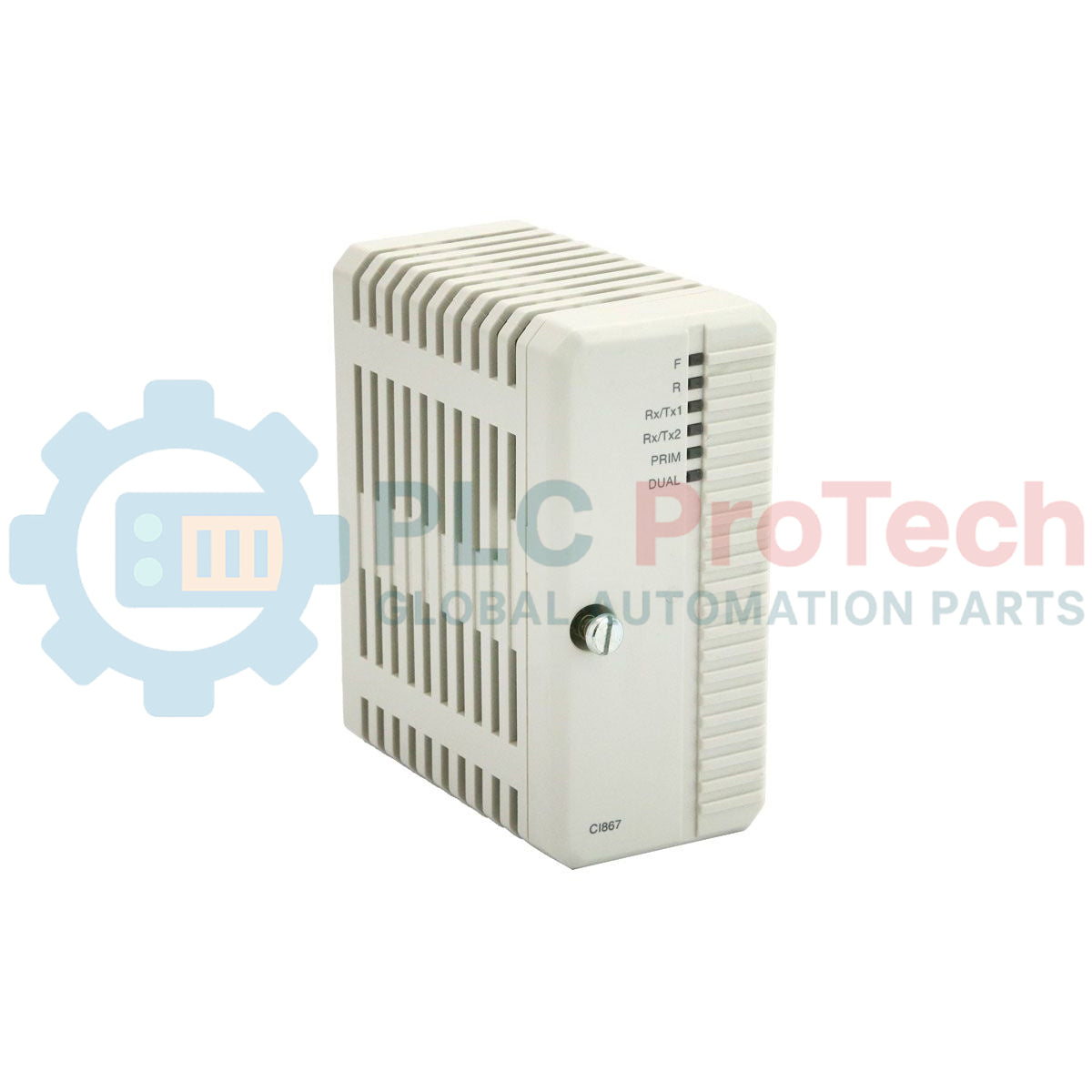

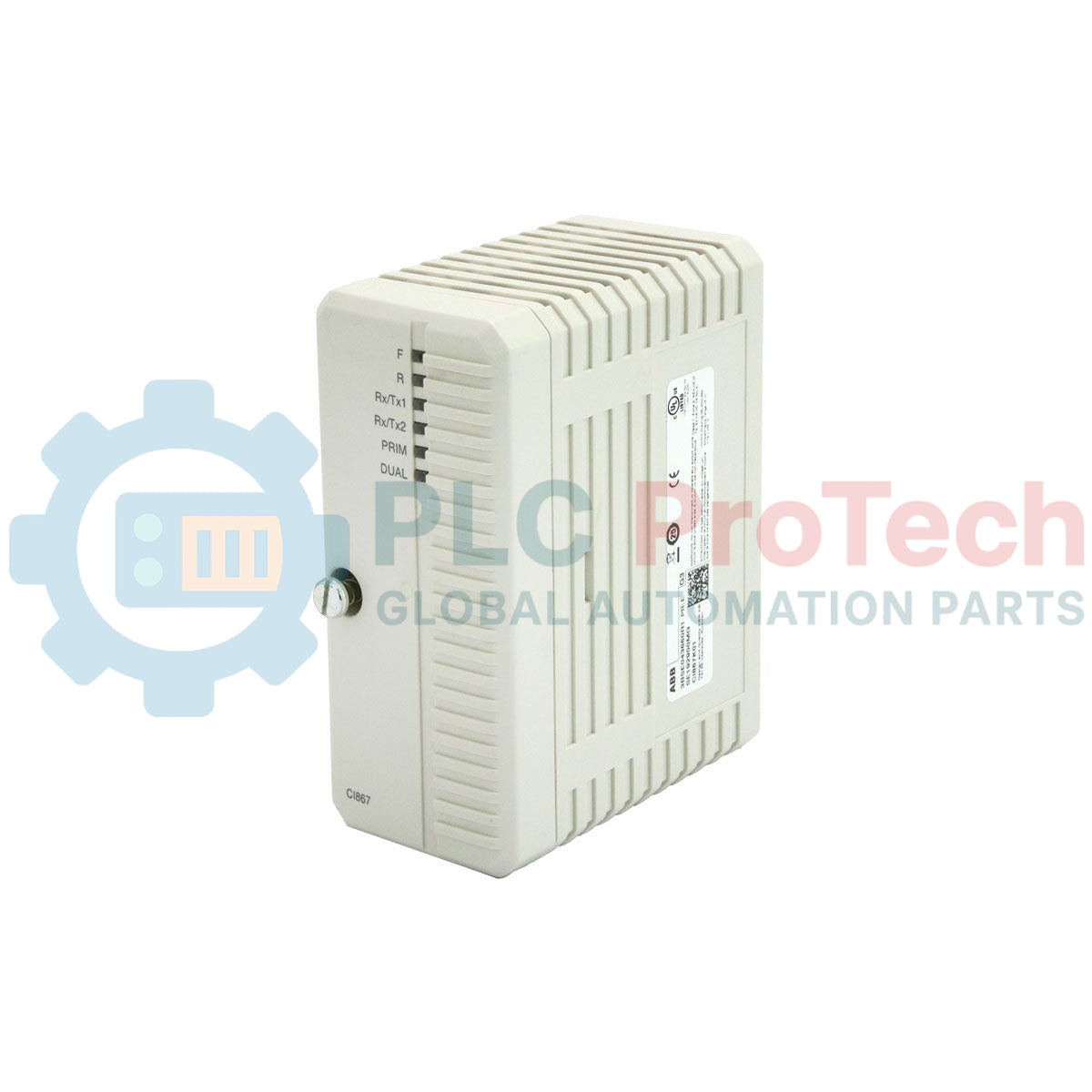

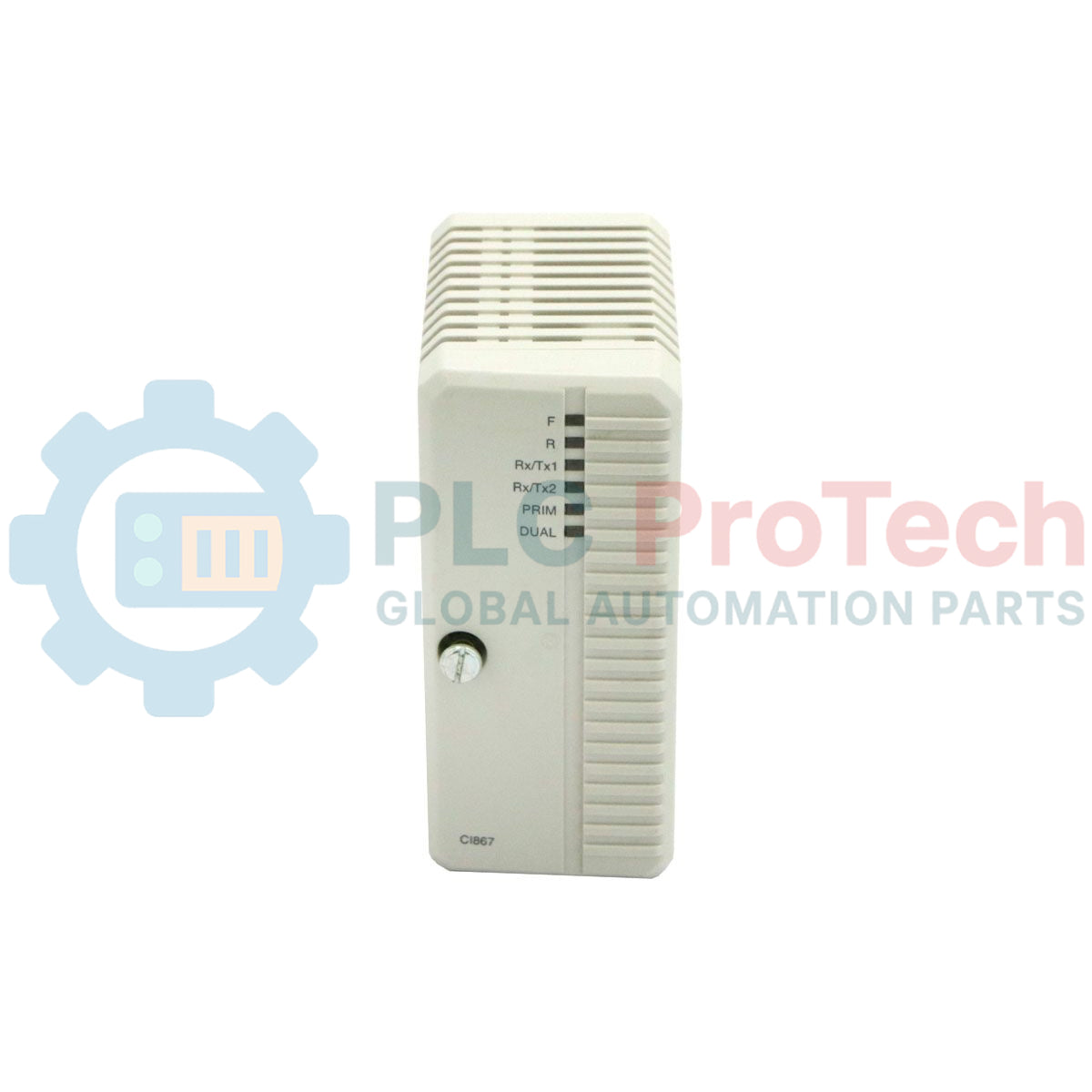

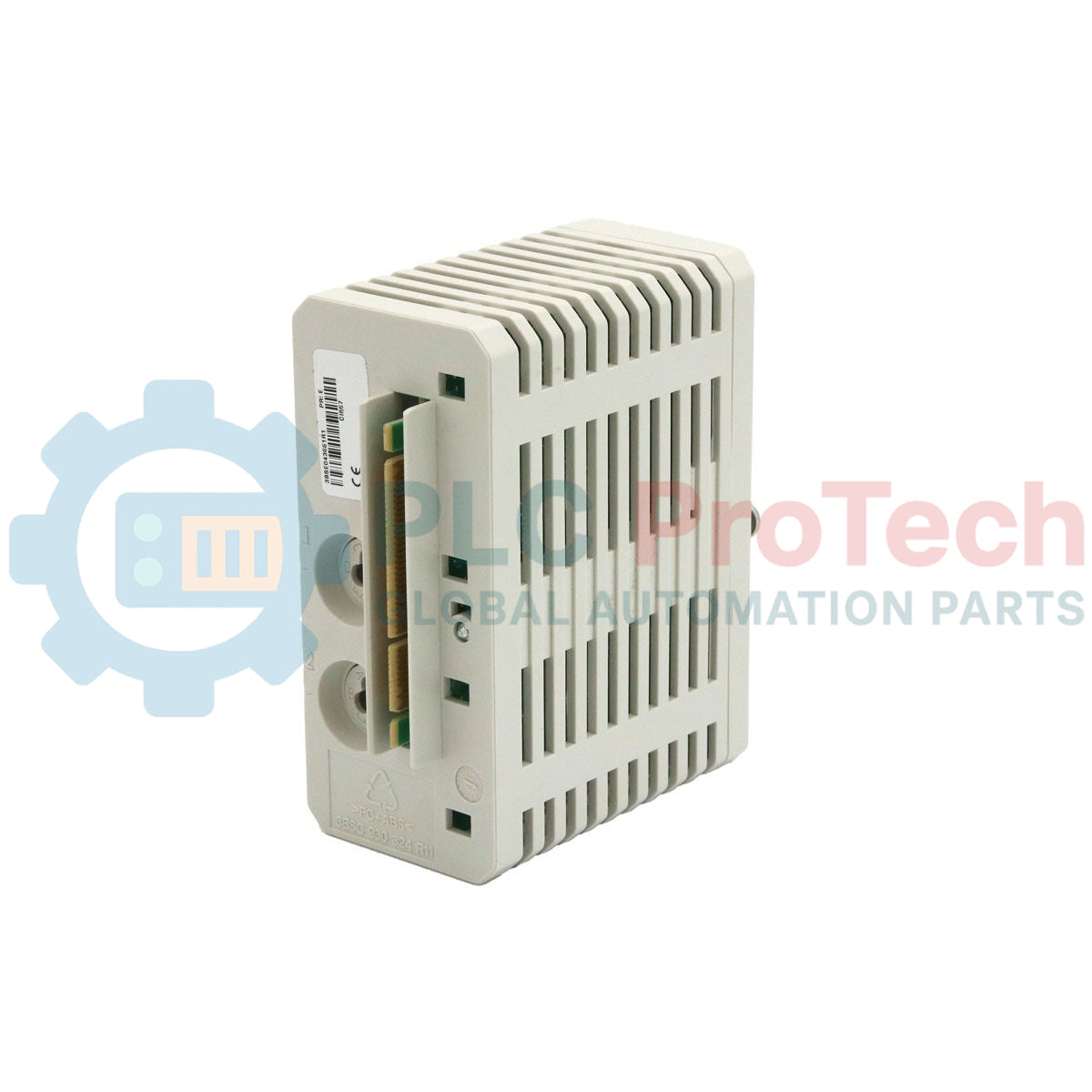

3BSE043660R1 CI867K01 je vysoce výkonná komunikační ethernetová sada navržená pro řídicí systém ABB AC 800M. Tento modul primárně zajišťuje síťovou komunikaci Modbus TCP a efektivní výměnu dat mezi nadřazeným řídicím systémem a externími systémy třetích stran v provozu. Produkt 3BSE043660R1 CI867K01 se dodává jako kompletní sestava obsahující jeden komunikační modul CI867 a jednu odpovídající základní desku TP867. Rozhraní podporuje standardní fyzické připojení prostřednictvím průmyslového Ethernetu a integruje se do distribuovaného řídicího systému ABB System 800xA (DCS) a automatizačních platforem Compact Product Suite. Poskytuje spolehlivost průmyslové úrovně a vysokou propustnost dat pro topologie sítí typu master-slave v komplexních procesních prostředích.

Funkce

• Poskytuje standardní průmyslové síťové rozhraní Modbus TCP s podporou plně duplexní ethernetové komunikace v provozu.
• Dodává se jako předem sestavená kombinovaná sada obsahující komunikační modul CI867 a montážní základní desku TP867.
• Plná kompatibilita s verzemi 5.0, 5.1 a 6.0 hardwarové řady řídicích jednotek AC 800M.
• Kompaktní provedení optimalizuje využití prostoru v rozvaděči a minimalizuje celkové rozměry řídicí skříně.
• Navrženo s hardwarovou architekturou zcela bez baterií, která eliminuje nutnost pravidelné údržby baterií.

Použití

• Ethernetová infrastruktura páteřní sítě distribuovaných řídicích systémů (DCS) v průmyslových odvětvích s kontinuálními procesy.
• Integrace provozních dat mezi řídicími jednotkami AC 800M a inteligentními zařízeními třetích stran, jako jsou pohony s proměnnými otáčkami a analyzátory plynů.
• Rozšíření sítě a koordinace více zařízení v režimu master-slave v automatizačních provozech System 800xA.
• Propojování procesů a soustřeďování telemetrických dat v řídicích systémech energetiky, výroby elektřiny a úpravy vody.

Informace pro objednání

Technické specifikace

Pokyny k instalaci

• Sestavení základní desky a modulu: Nejprve bezpečně zacvakněte základní desku TP867 na standardní lištu DIN. Zarovnejte komunikační rozhraní CI867 svisle nad otvory základní desky a pevně zatlačte, dokud se obě boční západky zcela nezajistí.
• Konfigurace ethernetové kabeláže: Používejte průmyslové stíněné kroucené dvoulinky (STP). Zajistěte, aby komunikační vedení byla dostatečně fyzicky oddělena od vysokonapěťových motorových spouštěčů a napájecích kabelů, aby se snížilo elektromagnetické rušení (EMI).
• Bezpečnostní upozornění k výměně za provozu: Ačkoli některá rozšíření systému umožňují modulární výměnu za provozu, před úpravami základní desky nebo změnou připojení hlavních vodičů se doporučuje odpojit napájení zadní sběrnice, aby byla zajištěna bezpečnost pracovníků na pracovišti.
• Ochranný kryt pro prostředí: Protože tento modul nemá utěsněný stupeň ochrany proti vlivům prostředí, musí být instalován v čistém a suchém průmyslovém krytu, který splňuje požadavky na klimatizaci pro vnitřní elektronické sestavy.

Shoda a certifikace

• Směrnice RoHS: Vyrobeno v přísném souladu s požadavky na omezení nebezpečných látek stanovenými směrnicí EU 2011/65/EU.
• Kategorie WEEE: Zařazeno do kategorie WEEE 5: Malá zařízení (bez vnějšího rozměru přesahujícího 50 cm).
