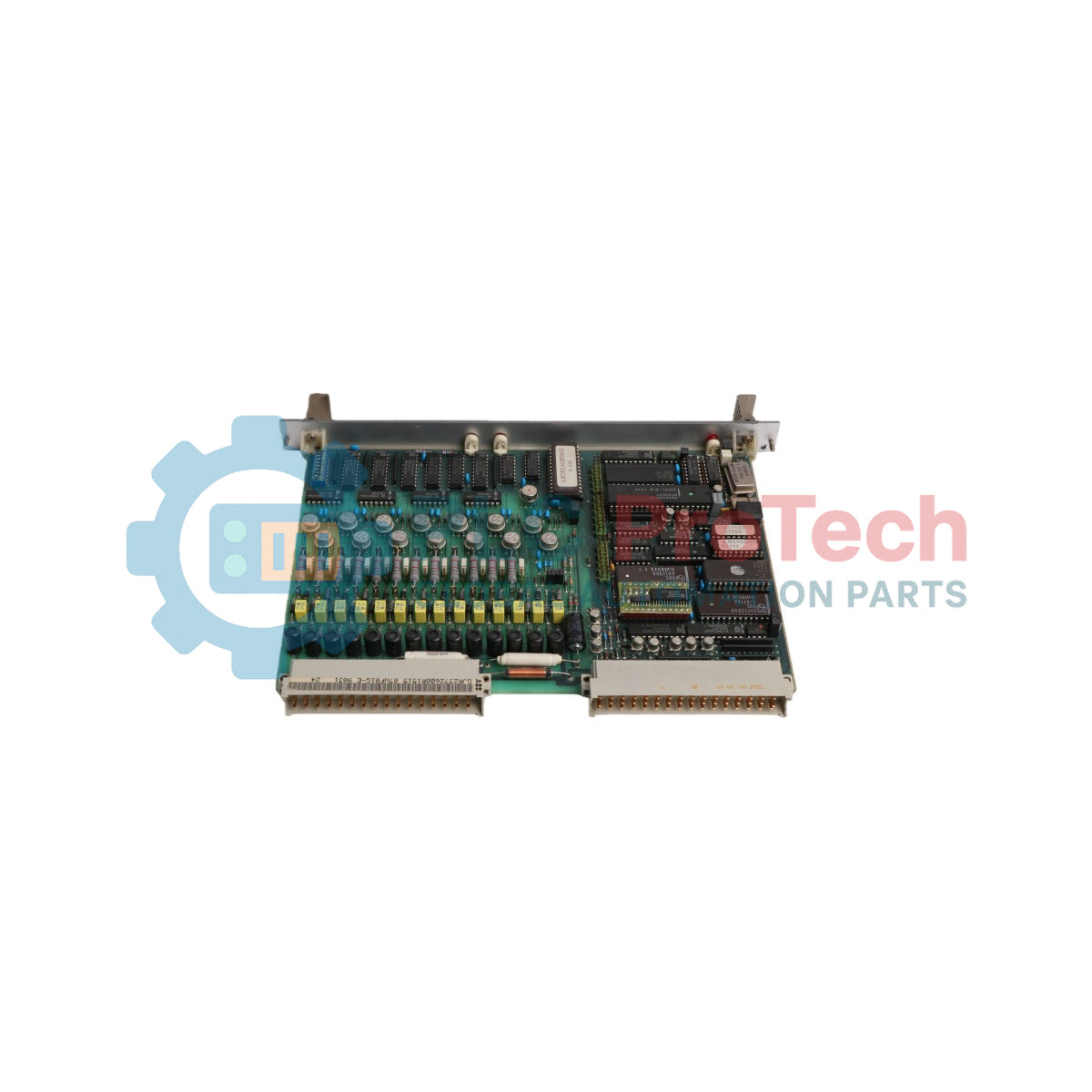

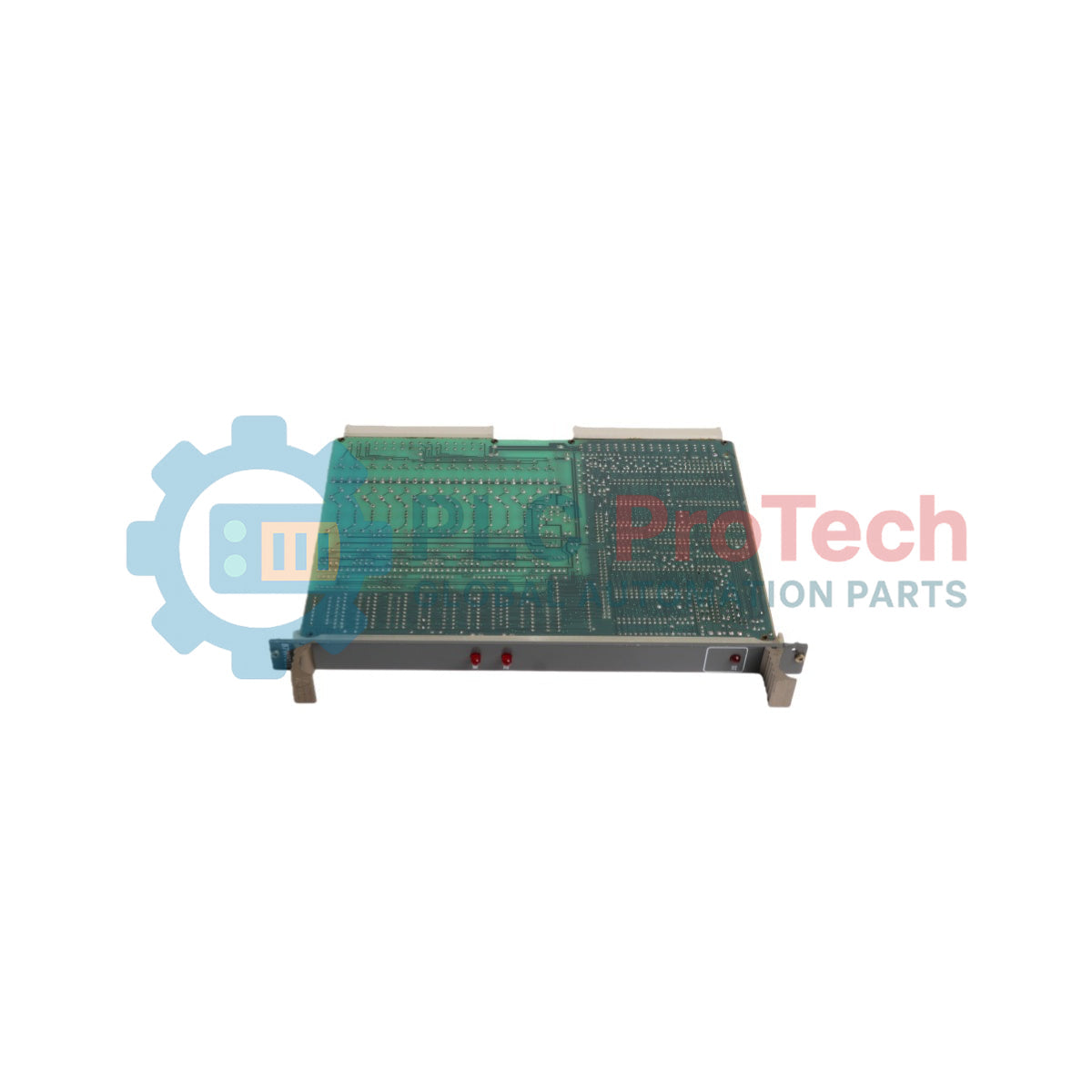

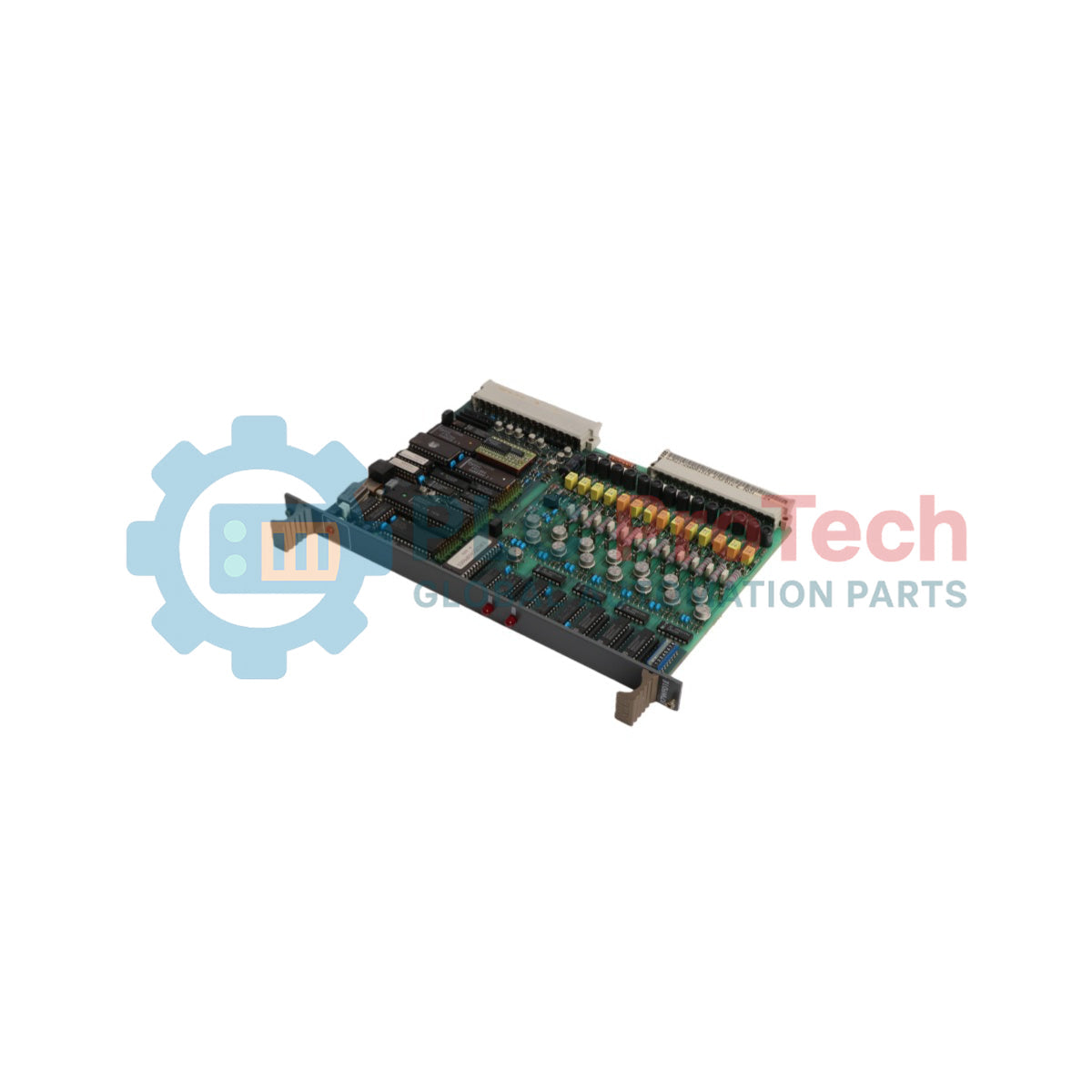

ABB 88QT03C-E GJR2374500R2111 PROCONTROL P modul vazebního členu sběrnice

SKU GJR2374500R2111 88QT03C-E

Skladem

12-month warranty
Free returns within 30 days

Manufacturer: ABB
Product No.: GJR2374500R2111 88QT03C-E
Origin Switzerland
Product Type: Moduly sběrnicových spojek
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 0.83 kg
Dimensions: 260 x 160 x 40 mm
Shipping port: Xiamen
Warranty: 12 months

Product Description

Popis

Zařízení ABB 88QT03C-E GJR2374500R2111 je spojovací modul sběrnice určený ke zpracování signálů a propojení se sběrnicí v distribuovaném řídicím systému ABB (BBC) PROCONTROL P. Tento modul se dvěma deskami, napájený stejnosměrným napětím 24 V, slouží jako důležitý komunikační most mezi vstupními/výstupními stanicemi a centrální systémovou sběrnicí PROCONTROL.

Zařízení ABB 88QT03C-E GJR2374500R2111, založené na architektuře se dvěma deskami plošných spojů, zajišťuje vysokorychlostní přenos dat a cyklickou výměnu signálů. Modul je vybaven integrovaným rozhraním RS-485 pracujícím rychlostí 1 MBaud pro komunikaci se vzdálenými spojovacími prvky sběrnice a podporuje pasivní zpracování diferenciálních signálů a vyhrazené kabelové propojení pro uspořádání s více skříněmi.

Zařízení ABB 88QT03C-E GJR2374500R2111, navržené pro náročná prostředí výroby elektřiny a průmyslové automatizace, zahrnuje cyklickou autodiagnostiku firmwaru. Interní monitorovací funkce zahrnují ověřování dvěma mikroprocesory, ochranu dat paritním bitem, monitorování doby pohlcení telegramu staniční sběrnice a zaznamenávání externích poruchových signálů pro zachování nepřetržité dostupnosti řídicího systému.

Funkce

Integrace systému PROCONTROL P: Připojuje vstupní/výstupní stanice přímo ke staniční sběrnici pro cyklický přenos dat a systémovou diagnostiku.
Komunikační port RS-485: Pracuje rychlostí 1 MBaud po diferenciálních linkách RS-485 a zajišťuje spolehlivé propojení mezi spojovacími moduly.
Integrovaná diagnostická architektura: Nabízí vzájemnou kontrolu dvou mikroprocesorů, ochranu dat paritním bitem a automatické monitorování doby pohlcení telegramu.
LED indikace na předním panelu: Obsahuje vyhrazené stavové indikátory pro obecnou poruchu (ST), poruchu I/O stanice (STEA), simulační režim (SIM) a účast na přenosu dat (EAVE).
Přepínače hardwarové konfigurace: Vybaveno integrovanými DIP přepínači (S1) a propojkami pro nastavení bezpečných stavů výstupů, dob odezvy zpracování událostí a režimů zapojení skříně.

Použití

Automatizace elektráren: Propojení vzdálených procesních I/O skříní s centrálními řídicími sítěmi turbín a kotlů PROCONTROL P.
Průmyslové distribuované řídicí systémy (DCS): Propojení signálů sběrnice lokalizovaných I/O stanic v konfiguracích s více skříněmi.

Technické specifikace

Obecné

Parametr	Specifikace
Výrobce	ABB / BBC
Číslo modelu	88QT03C-E
Číslo dílu	GJR2374500R2111
Typ produktu	Modul vazebního členu sběrnice
Kompatibilita se systémem	PROCONTROL P

Elektrické vlastnosti

Parametr	Specifikace
Provozní napětí	24 V DC +/- 25%
Odběr proudu	Přibližně 166 mA
Ztrátový výkon	4 W (typicky)
Napětí vstupu rušení (Ue)	24 V DC
Proud vstupu rušení (Ie)	5 mA
Napětí výstupu signalizace (Ua)	24 V DC
Proud výstupu signalizace (Ia)	6 mA

Komunikace

Parametr	Specifikace
Komunikační rozhraní	RS-485
Přenosová rychlost	1 MBaud
Ukončovací rezistor	100 Ohm
Pasivní diferenciální napětí	400 mV
Max. propojení mezi moduly	10 m (celkem) / 1 m prostřednictvím kabelu 89IK01

Prostředí a odolnost

Parametr	Specifikace
Elektrostatický výboj (ESD)	8 kV na přední panel (podle IEC 801/2)
Elektromagnetická kompatibilita (EMC)	Impulzní rušení 2 kV v kabelu vzdálené sběrnice (podle IEC 801/4)

Mechanické vlastnosti

Parametr	Specifikace
Rozměry desky	6 jednotek, 2 dělení, hloubka 160 mm
Konstrukce desky	2 mechanicky a elektricky propojené desky plošných spojů
Konektor X11	48pólový konektor na hraně desky typu F (staniční sběrnice / I/O)
Konektor X21	32pólový konektor na hraně desky typu F (externí rušení)
Hmotnost modulu	Přibližně 0,83 kg

Připojení / rozhraní

Rozhraní	Typ konektoru	Funkce
Konektor X11	48pólový konektor na hraně desky (typ F)	Komunikace po staniční sběrnici a rozhraní I/O staniční sběrnice
Konektor X21	32pólový konektor na hraně desky (typ F)	Signály externího rušení (SME1-SME3, SMS, STX)

Pokyny k instalaci

Odpojení napájení: Před vložením nebo vyjmutím modulu vypněte napájení 24 V DC cílové skříně nebo nosného rámu PROCONTROL.
Ochrana proti elektrostatickému výboji: Při manipulaci používejte antistatický náramek připojený k uzemnění skříně, aby byly elektronické součástky chráněny.
Nastavení propojek a přepínačů DIP: Před vložením do slotu rámu ověřte nastavení kontaktů přepínače DIP S1 (výstup poslední platné hodnoty nebo nulové hodnoty při poruše) a konfiguračních propojek.
Vložení karty: Zarovnejte dvojitou desku se vodicími lištami nosného rámu a pevně ji zatlačte, dokud konektory na hraně X11 a X21 zcela nezapadnou do zásuvek základní desky.
Připojení sběrnicového kabelu: Připojte příslušné propojovací kabely (například 89IK01 nebo 89IK10) k odpovídajícím svorkovnicím nebo jednotkám galvanického oddělení sběrnice (70BT01).

Konfigurace a uvedení do provozu

Inicializace EEPROM: Při prvním zapnutí se uživatelské parametry a seznamy adres přenesou z EEPROM do hlavní paměti RAM pomocí programovacích nástrojů PDDS.
Diagnostické ověření: Během spouštění sledujte LED indikátory na předním panelu: blikající STEA po dobu přibližně 4 sekund signalizuje načítání paměti RAM. Trvale svítící zelená EAVE signalizuje aktivní účast na přenosu dat.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What is the primary function of the ABB 88QT03C-E GJR2374500R2111 bus coupler module?

The ABB 88QT03C-E GJR2374500R2111 connects remote I/O stations to the central station bus within the PROCONTROL P distributed control system.

What are the power supply requirements for the ABB 88QT03C-E GJR2374500R2111?

The ABB 88QT03C-E GJR2374500R2111 operates on a nominal 24 V DC supply (+/- 25%) with a typical current consumption of 166 mA and 4 W power dissipation.

What connectors are used on the ABB 88QT03C-E GJR2374500R2111 module?

The module utilizes a 48-pole Type F edge connector (X11) for station bus and I/O bus connections, and a 32-pole Type F edge connector (X21) for external disturbance signals.

What do the front panel status LEDs indicate on the ABB 88QT03C-E GJR2374500R2111?

The ST LED signals general disturbances, STEA indicates I/O station fault or memory loading, SIM illuminates during output simulation, and EAVE confirms active data transfer.
