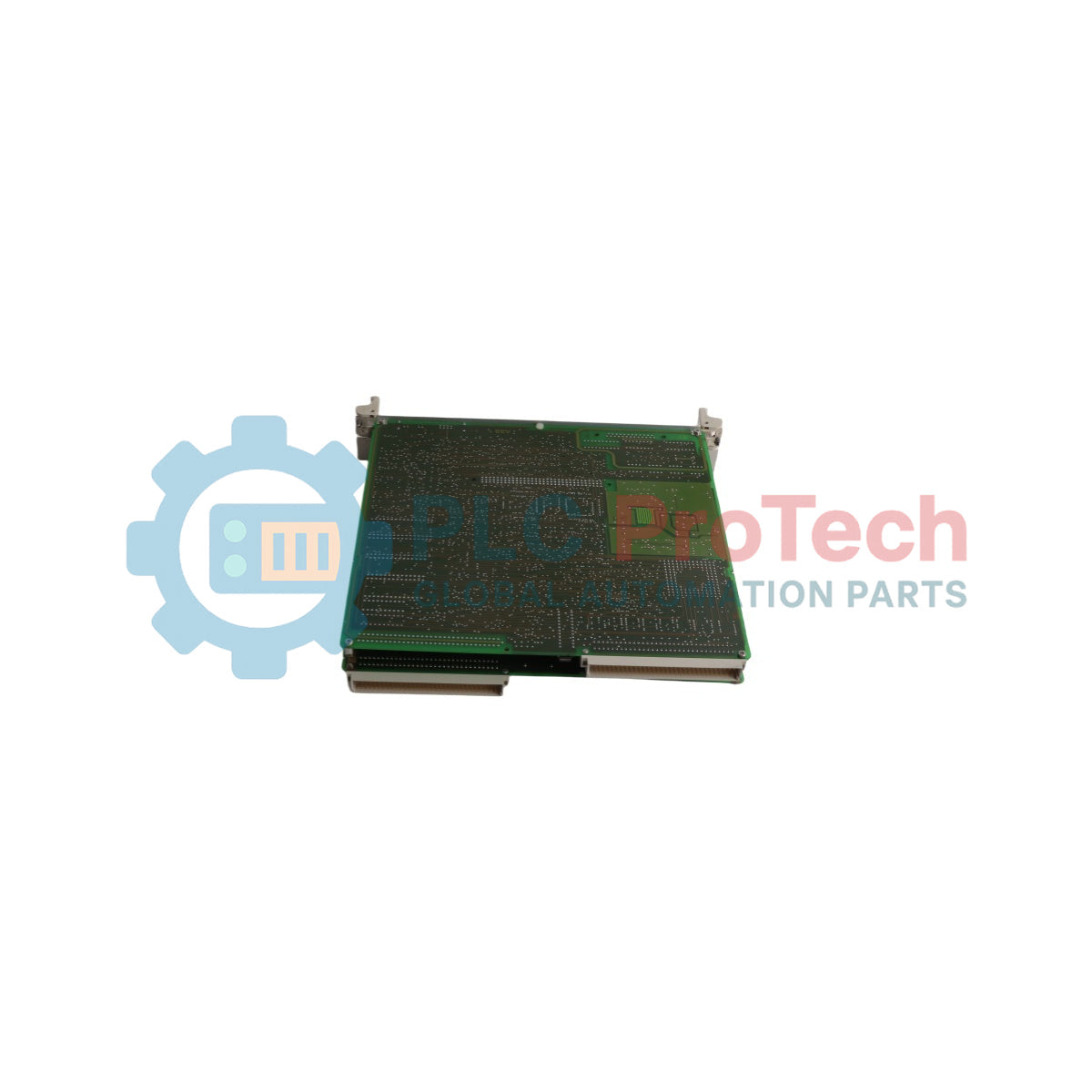

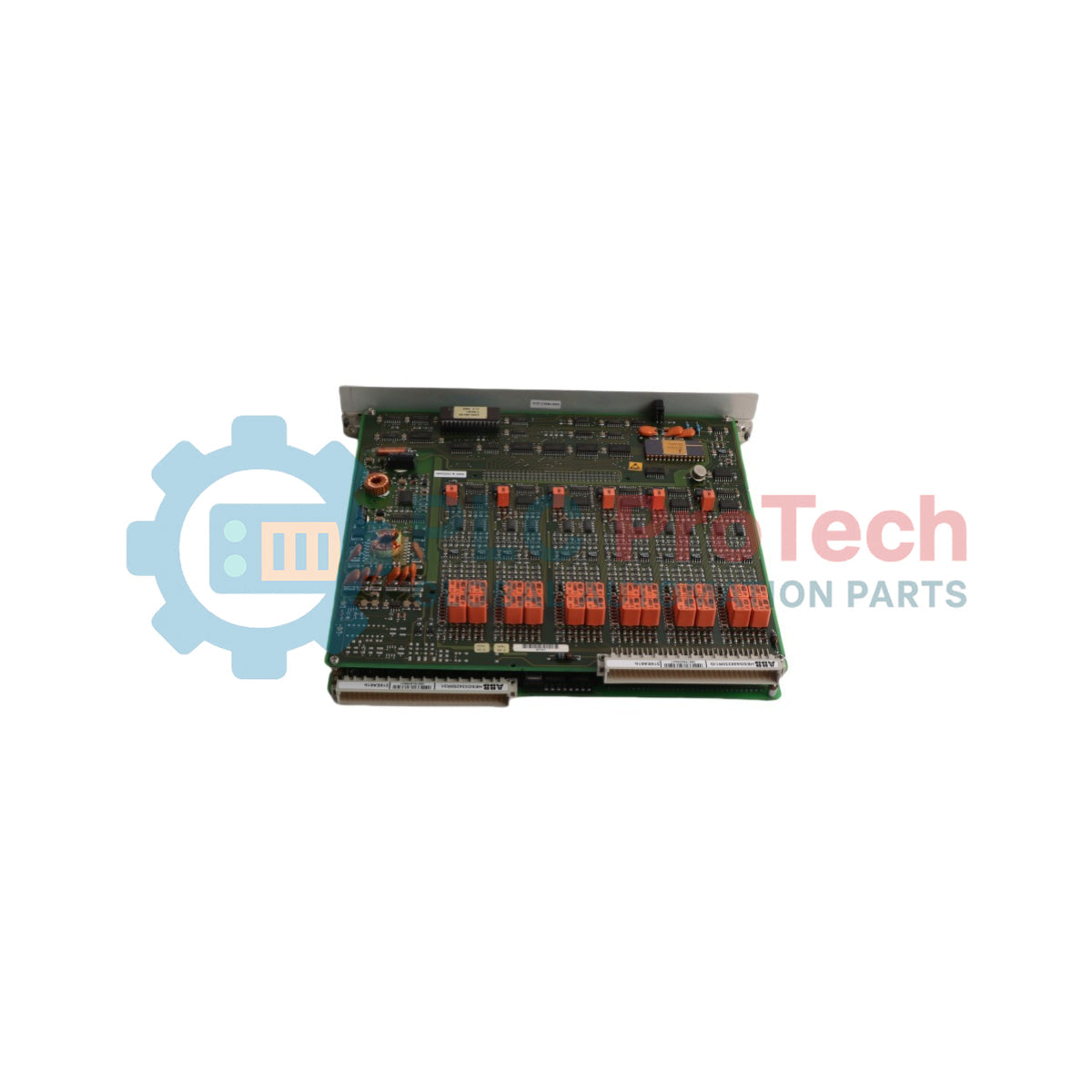

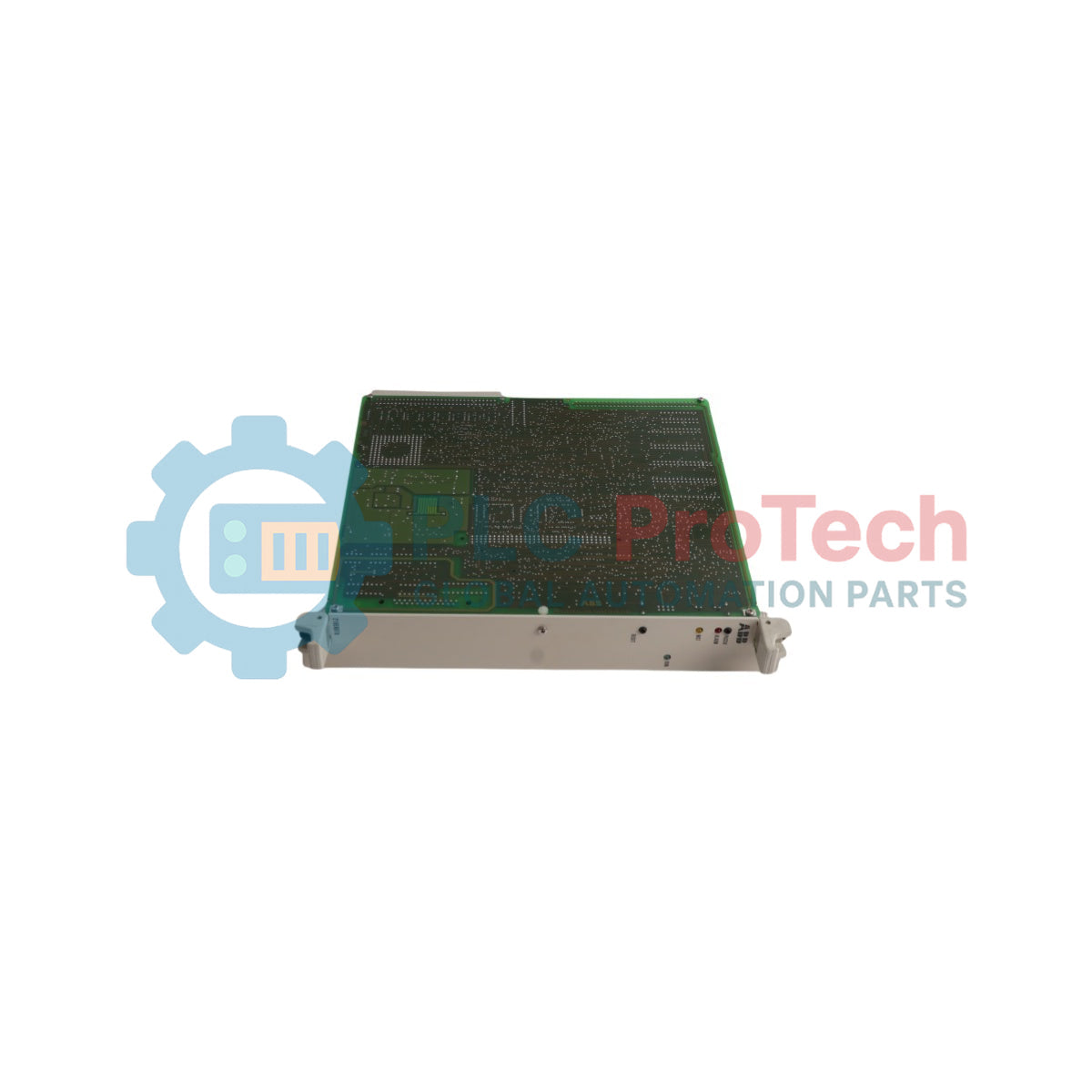

ABB HESG448230R1/G 216EA61B REG 216 – analogová vstupní jednotka

SKU HESG448230R1/G 216EA61B

Skladem

12-month warranty
Free returns within 30 days

Manufacturer: ABB
Product No.: HESG448230R1/G 216EA61B
Country of origin:Switzerland
Product Type: Deska analogových vstupů
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 850g
Dimensions: 260 mm × 30 mm × 180 mm (V × Š × H)
Shipping port: Xiamen
Warranty: 12 months

ABB HESG448230R1/G 216EA61B je jednotka analogových vstupů určená pro digitální ochranný a řídicí systém RE. 216. Jednotka přijímá analogové měřené veličiny z modulu vstupního transformátoru 216GW61, digitalizuje je pomocí A/D převodníku a přenáší digitalizovaná data signálů na paralelní sběrnici B448C systému.

Přehled a integrace do systému

Modul funguje jako hlavní jednotka pro sběr měřených hodnot v hardwarové architektuře RE. 216. ABB HESG448230R1/G 216EA61B pracuje s interním napájecím napětím 5 V odvozeným z hlavního pomocného napájení stojanu 24 V DC a zpracovává analogová vstupní napětí v rozsahu -40 V až +40 V. Digitalizované měřicí kanály jsou následně prostřednictvím softwaru uživatelského rozhraní přiřazovány aktivním ochranným a řídicím funkcím uloženým v procesorové jednotce.

Funkce

Určeno pro integraci do vybavovacího stojanu systému RE. 216.
Přijímá napěťové vstupy z primárních přizpůsobovacích modulů měřicích transformátorů.
Integrované mikroprocesorové předzpracování měřených analogových veličin.
Stavové LED indikátory na předním panelu pro diagnostické a provozní sledování.
Zepředu přístupné zásuvky se zkratovacími kolíky PASSIVE a RESET pro hardwarové ovládání.
Rozhraní vysokokapacitní sběrnice s přímým připojením k zadní paralelní sběrnici B448C.

Použití

Digitální systémy ochrany generátorů (REG 216 / REG 216 Compact).
Digitální řídicí jednotky a jednotky sběru dat (REC 216) ve středněnapěťových a vysokonapěťových rozvodnách.
Úprava signálu a A/D převod pro obvody měření primárních proudů a napětí systému.

Technické specifikace

Parametr	Hodnota
Výrobce	ABB
ID produktu	HESG448230R1/G
Označení modelu	216EA61B
Typ modulu	Jednotka analogových vstupů
Platforma systému	RE. 216 (REG 216 / REC 216)
Počet kanálů	24 analogových vstupních kanálů
Rozsah analogového napětí	-40 V až +40 V
Interní pomocné napájení	5 V DC (odvozené z hlavního pomocného napájení 24 V DC)
Šířka modulu	2 standardní díly (2T)
Typ procesoru	80C186
Rozhraní sběrnice	64 kB DPM/RAM
Programová paměť	128 kB EPROM
Hlavní paměť	64 kB RAM
Datová paměť	8 kB EEPROM
Ovládací prvky a diagnostika na předním panelu	LED: ALARM (červená), MST (žlutá), RUN (zelená); zásuvky: PASSIVE, RESET

Připojení a rozhraní

Vývod konektoru / rozhraní	Funkce
Konektor „a“ (horní)	Analogové měřicí kanály CH01...CH12
Konektor „b“ (dolní)	Analogové měřicí kanály CH13...CH24
Zásuvka PASSIVE	Zásuvka se zkratovacím kolíkem; blokuje A/D převodník a zastavuje přenos dat na sběrnici
Zásuvka RESET	Zásuvka se zkratovacím kolíkem; restartuje provádění programu a znovu inicializuje tabulky modulu

Pokyny k instalaci

Přerušení napájení: Modul smí být do vybavovacího stojanu zasouván nebo z něj vyjímán pouze tehdy, když je pomocné napájení zcela vypnuto.
Montáž do stojanu: Vkládá se do standardních pozic vyhrazených pro jednotky analogových vstupů ve vybavovacím stojanu 216MB66.
Systémová kabeláž: Připojení k odpovídajícímu modulu vstupního transformátoru (např. 216GW61) se provádí pomocí určených standardních systémových kabelů připojených k zadním konektorům.
Konfigurace: Měřicí kanály se přiřazují aktivním ochranným funkcím pomocí uživatelského programu pro PC připojeného k čelnímu rozhraní RS-232/RS-423 procesorové jednotky.

FAQ

Jaká je hlavní funkce jednotky analogového vstupu?

Modul přijímá analogové měřené veličiny z jednotky vstupního transformátoru, převádí je na digitální signály a přenáší je systémovou paralelní sběrnicí.

Kolik vstupních kanálů zařízení podporuje?

Jednotka disponuje 24 analogovými vstupními kanály pro zpracování napěťových vstupů v rozsahu od -40 V do +40 V.

Je bezpečné zapojit modul, když je systém zapnutý?

Ne, elektronické zásuvné jednotky se smí do skříně zařízení zasouvat nebo z ní vyjímat pouze tehdy, když je pomocné napájení vypnuté.
