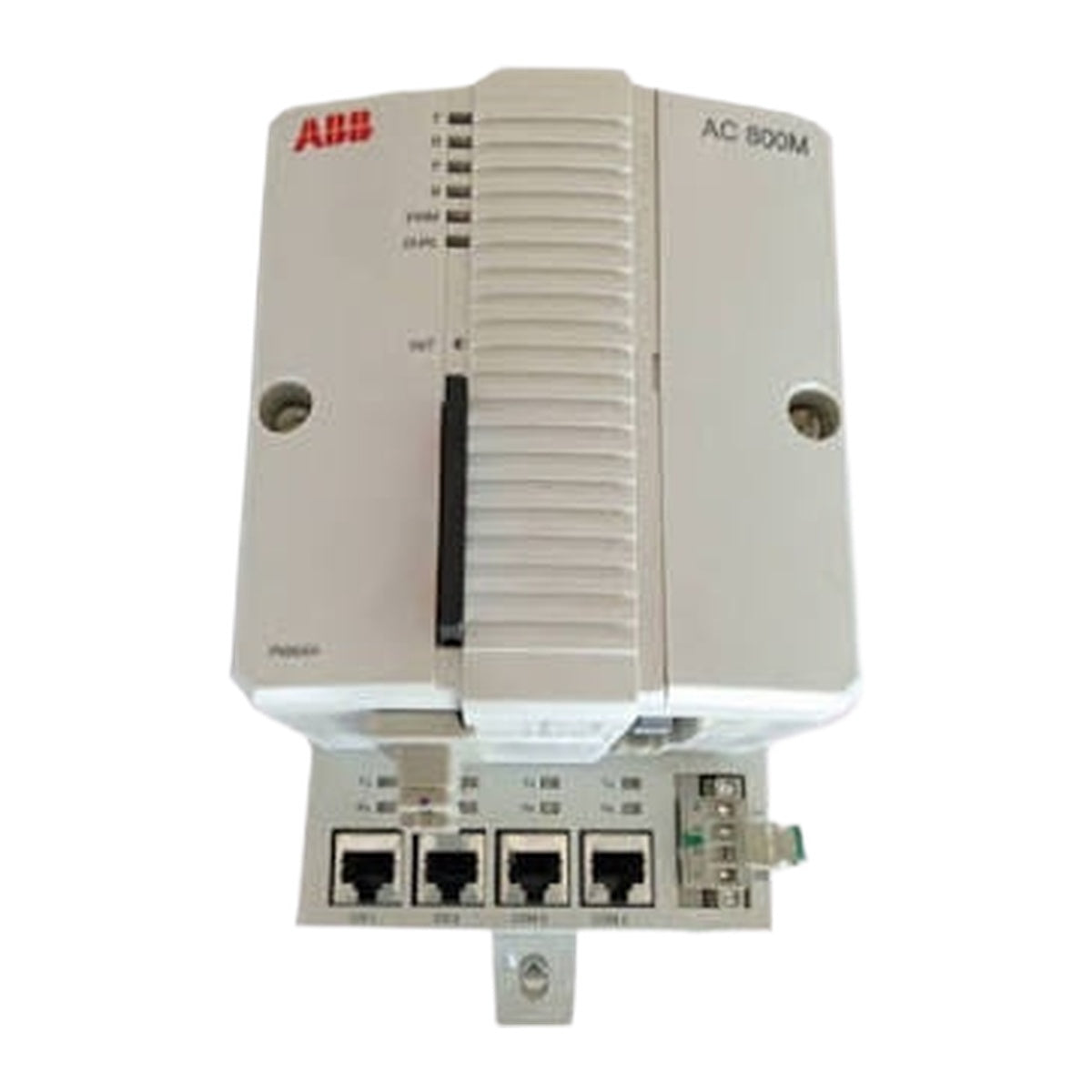

ABB PM864AK02 3BSE018164R1 AC 800M Redundantní procesorová jednotka

SKU PM864AK02 3BSE018164R1

Skladem

12-month warranty
Free returns within 30 days

Manufacturer: ABB
Product No.: PM864AK02 3BSE018164R1
Country of origin:Sweden
Product Type: Procesorová jednotka
Barcode: 85371091
Payment: T/T, Western Union
Weight: 2900g
Dimensions: 135 mm x 186 mm x 119 mm (D x V x W)
Shipping port: Xiamen
Warranty: 12 months

Popis

ABB PM864AK02 3BSE018164R1 je vysoce dostupná redundantní procesorová jednotka AC 800M určená pro centrální zpracování a řízení systému v automatizačních systémech 800xA a Compact Product Suite. Sada PM864AK02 obsahuje dvě jednotky PM864A CPU a dvě základní desky TP830, které tvoří redundantní centrální procesorové uspořádání zajišťující nepřetržitý provoz aplikací pro řízení procesů.

Dodávka obsahuje potřebné propojovací kabely a příslušenství systému, včetně expanzního kabelu sběrnice CEX TK850, kabelu RCU-Link TK851, dvou zakončovacích členů Modulebus TB807, náhradních napájecích konektorů a lithiových záložních baterií paměti pro každou procesorovou jednotku. Tato konfigurace modulu funguje jako primární centrální jednotka pro provádění systému napříč softwarovými a hardwarovými platformami řízení AC 800M.

Vlastnosti

Kompletní sada redundantní centrální jednotky obsahující dva procesorové moduly PM864A a dvě základní desky TP830 (šířka každé 115 mm)
Obsahuje kabel RCU-Link TK851 pro přímou vysokorychlostní synchronizaci redundantních procesorů
Vybavena expanzním kabelem sběrnice CEX TK850 a dvěma zakončovacími členy Modulebus TB807 pro komunikaci subsystému
Vyhrazená ochrana paměti zajištěná 1 přenosnou lithiovou baterií na každou procesorovou jednotku (celkem 2 baterie)
Obsahuje náhradní napájecí konektory (3BSC840088R4) pro obě řídicí jednotky

Aplikace

Distribuované řídicí systémy (DCS) ABB System 800xA
Automatizační a procesní řídicí sítě Compact Product Suite
Řízení nepřetržitých procesů vyžadující vysoce dostupnou hardwarovou redundanci

Informace pro objednání

Popis v katalogu	ID produktu	Typové označení ABB	Číslo výměny
Redundantní procesorová jednotka PM864AK02	3BSE018164R1	PM864AK02	EXC3BSE018161R1 (2 ks)

Technické specifikace

Parametr	Specifikace
Výrobce	ABB
ID produktu	3BSE018164R1
Typové označení ABB	PM864AK02
Typ produktu	Centrální jednotka
Obsažené procesorové moduly	PM864A, CPU (2 jednotky)
Obsažené základní desky	TP830, základní deska, šířka=115mm (2 jednotky)
Obsažené expanzní kabely	Expanzní kabel sběrnice CEX TK850, kabel RCU-Link TK851
Obsažené zakončovací členy	Zakončovací člen Modulebus TB807 (2 jednotky)
Typ baterie	Přenosná lithiová baterie (4943013-6), 1 na CPU (celkem 2)
Hmotnost baterie	9 g
HS kód	853710
Číslo celního sazebníku	85371091
Rozměry (V x Š x H)	186 mm x 119 mm x 135 mm
Čistá hmotnost produktu	2,9 kg

Pokyny k instalaci

Montáž základních desek: Bezpečně namontujte obě základní desky TP830 a zajistěte správné mechanické vyrovnání a rozestupy základních desek (šířka každé základní desky 115 mm).
Připojení RCU-Link: Připojte dodaný kabel RCU-Link TK851 mezi dvě procesorové jednotky PM864A, aby byla umožněna redundantní komunikace a synchronizace paměti.
Zakončení Modulebus: Nainstalujte dva zakončovací členy Modulebus TB807 na vyhrazené konce segmentu sběrnice, aby byla zajištěna správná integrita signálu sběrnice.
Napájecí připojení: K připojení vyhrazených napájecích vedení ke každé procesorové jednotce použijte dodané náhradní napájecí konektory (3BSC840088R4).
Instalace záložních baterií paměti: Před prvním zapnutím vložte jednotlivé lithiové záložní baterie paměti do příslušných slotů procesorových jednotek, aby byla zajištěna trvalost dat.

Shoda a certifikace

Kategorie WEEE: 5. Malá zařízení (žádný vnější rozměr nepřesahuje 50 cm)
Klasifikace nebezpečného zboží OSN: Třída 9: Různé nebezpečné látky a předměty (UN3091-P1969 pro lithiové kovové baterie)
Stav RoHS: Nesplňuje požadavky RoHS

FAQ

Jaké komponenty jsou součástí balíčku PM864AK02?

Sada obsahuje dvě procesorové jednotky PM864A, dvě základní desky TP830, jeden rozšiřovací kabel sběrnice CEX TK850, jeden kabel RCU-Link TK851, dva zakončovací členy Modulebus TB807, náhradní napájecí konektory a dvě záložní baterie paměti.

Jakou funkci plní kabel TK851 v této jednotce?

Kabel RCU-Link TK851 zajišťuje vyhrazené vysokorychlostní redundantní spojení mezi dvěma procesorovými jednotkami pro nepřetržitou synchronizaci dat.

Jaký typ baterie se v zařízení používá pro zálohování paměti?

Jednotka používá přenosné lithiové baterie (číslo dílu 4943013-6), přičemž v každé procesorové jednotce je nainstalována jedna baterie.

Jaká je celková hmotnost kompletní procesorové sady?

Celková čistá hmotnost produktové sady je 2,9 kg.
