Napájecí modul Allen-Bradley 1746-P2 SLC 500

Popis

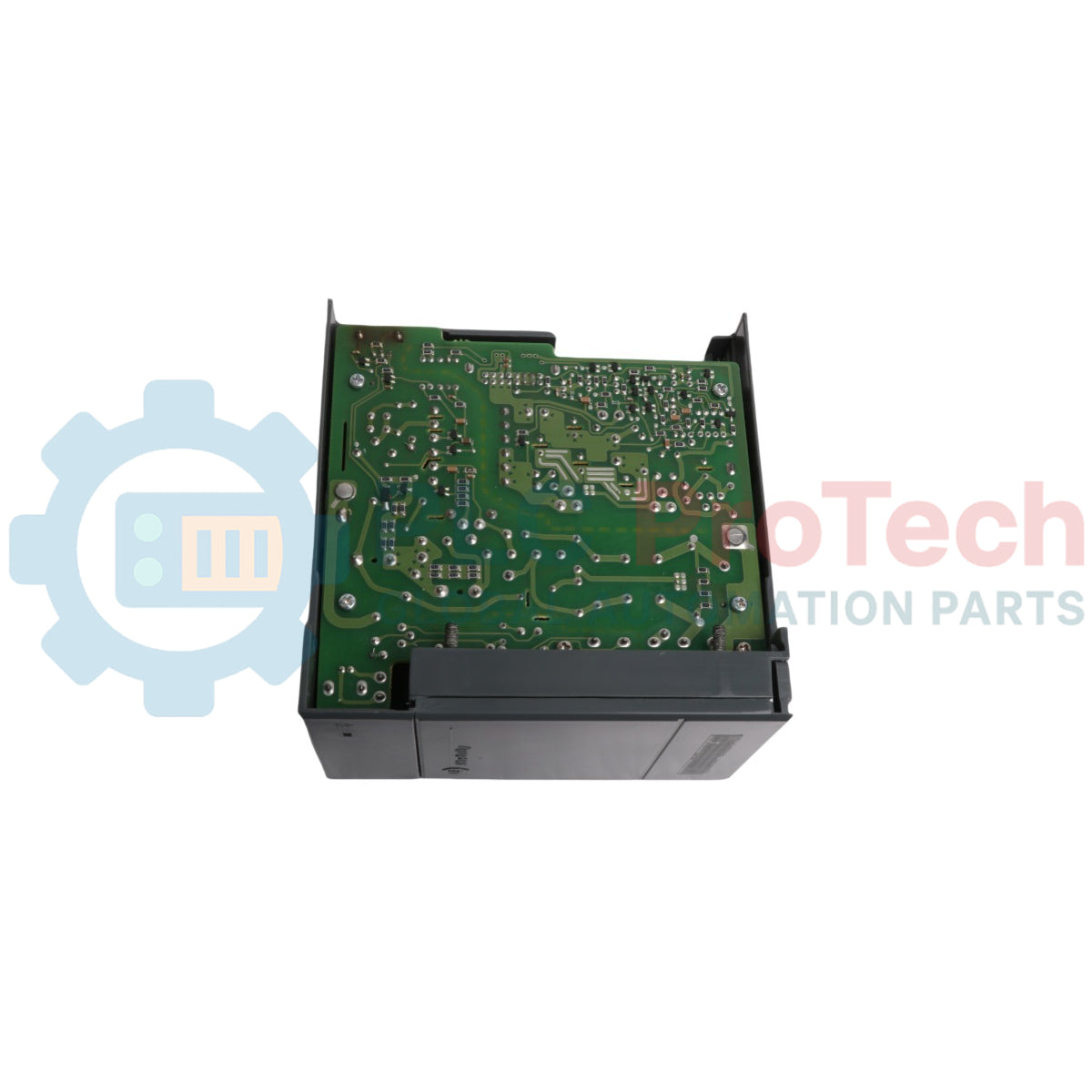

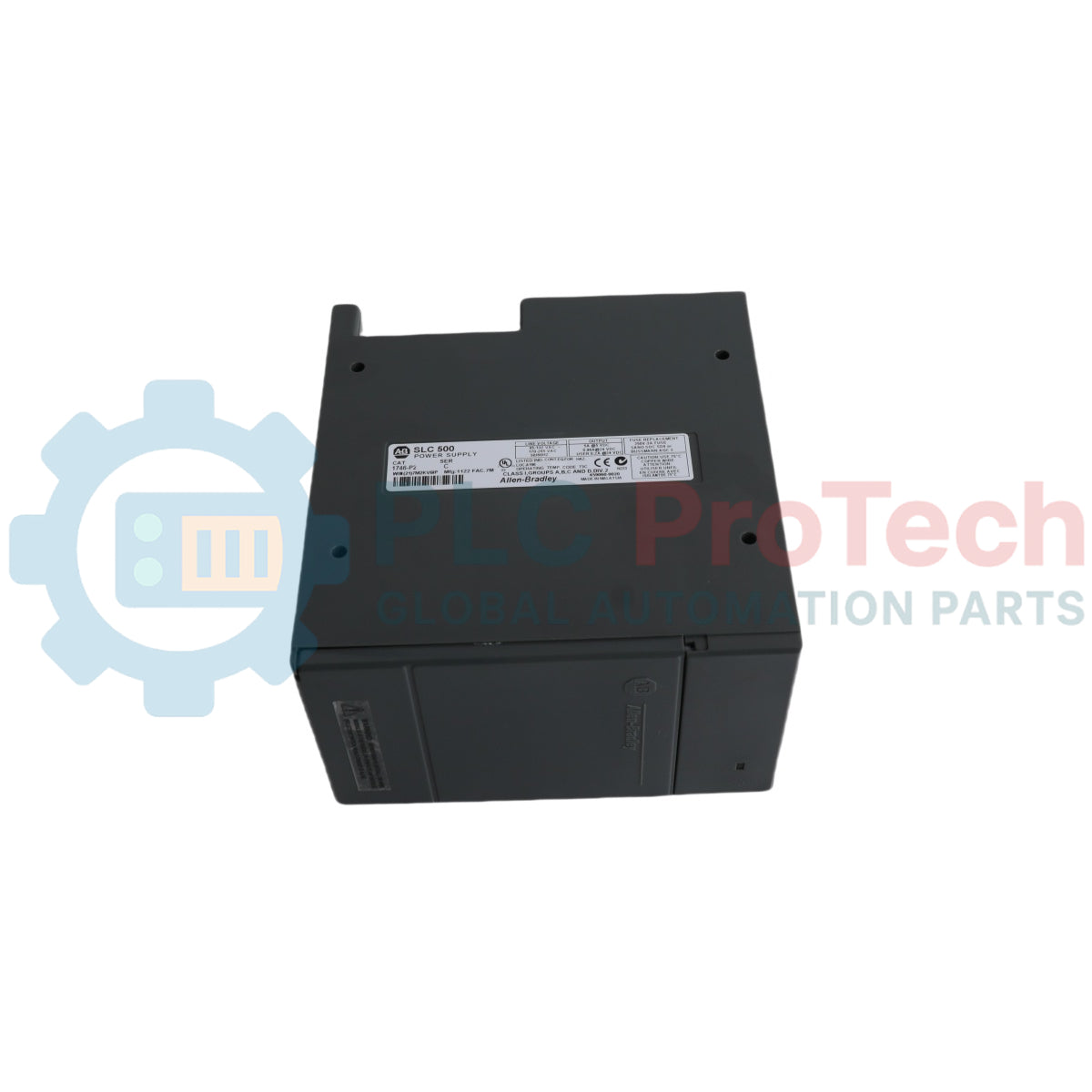

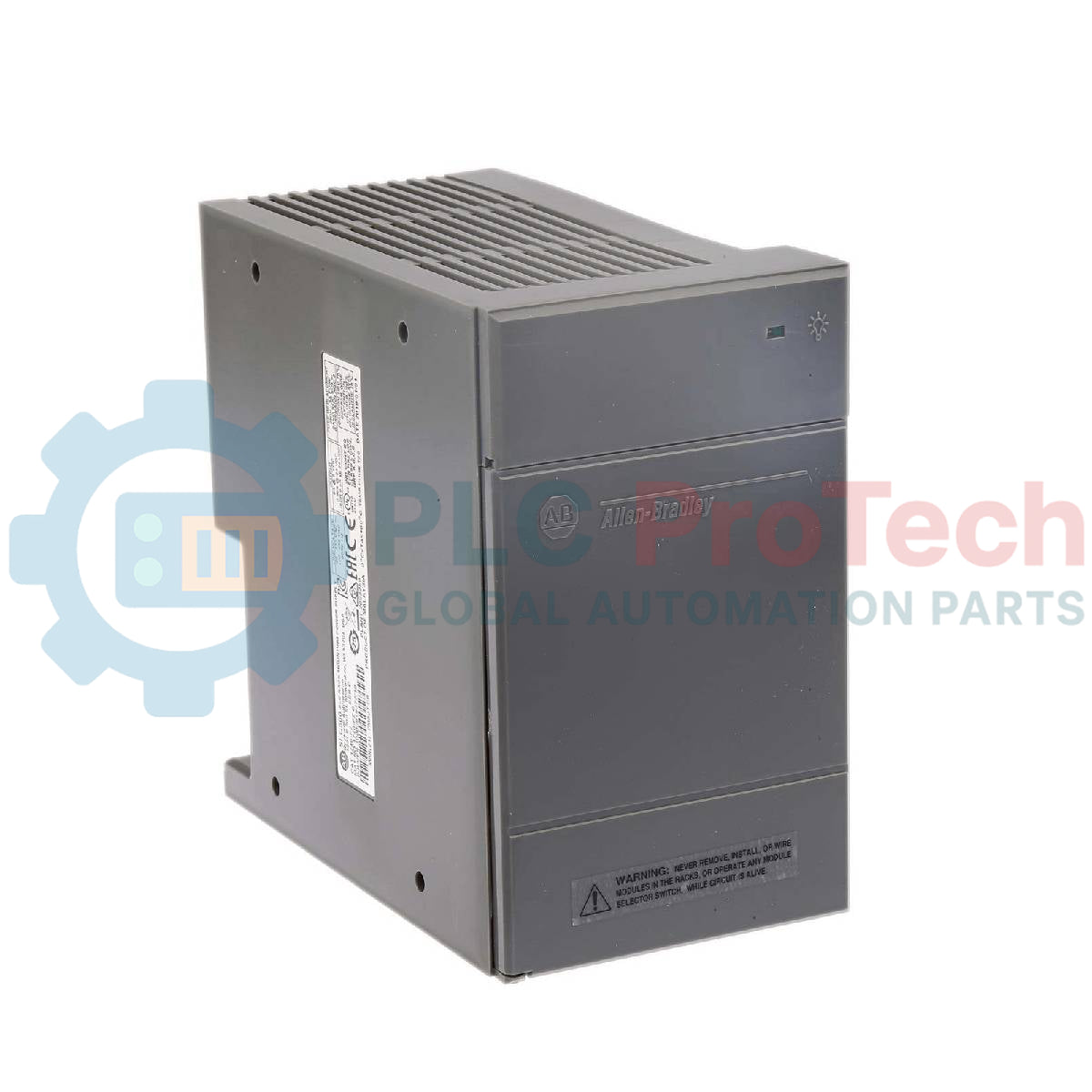

Allen-Bradley 1746-P2 je modulární systémový napájecí zdroj z produktové řady SLC 500. Poskytuje regulované stejnosměrné provozní napájení přímo přes sběrnici zadní desky šasi 1746 a podporuje procesorové jednotky SLC 500 a rozšiřující moduly I/O. Modul pracuje v širokém rozsahu střídavého síťového napětí 85–132 V AC nebo 170–265 V AC při frekvenci 47–63 Hz a poskytuje interní proudovou kapacitu 5 A při 5 V DC a 0,96 A při 24 V DC. Jednotka také obsahuje integrovaný výstup uživatelského napájení 24 V DC s kapacitou až 200 mA pro externí zařízení v provozu.

Funkce

• Poskytuje interní proudovou kapacitu sběrnice zadní desky 5 A při 5 V DC a 0,96 A při 24 V DC.
• Nabízí volitelný provoz při síťovém napětí 85–132 V AC a 170–265 V AC při frekvenci 47–63 Hz.
• Obsahuje pomocný výstup uživatelského napájení 24 V DC se jmenovitým proudem 200 mA v rozsahu napětí 18–30 V DC.
• Poskytuje izolační pevnost 1800 V AC RMS po dobu 1 sekundy mezi vstupními svorkami a sběrnicí zadní desky šasi.
• Obsahuje vestavěnou nadproudovou ochranu s použitím pojistky 1746-F2 nebo ekvivalentní pojistky (250 V–3 A, SANO SOC SD4 nebo BUSSMAN AGC 3).
• Podporuje dobu podržení CPU 20 ms při plném zatížení a až 3000 ms bez zatížení.

Použití

• Napájení sběrnice zadní desky modulárního šasi SLC 500.
• Automatizace výroby, sestavy řídicích rozváděčů a průmyslová zpracovatelská zařízení.
• Zdroj pomocného napájení pro externí provozní snímače a převodníky 24 V DC.

Technické specifikace

Pokyny k instalaci

• Montáž: Modul namontujte přímo do krajního levého slotu (pozice slotu 0) modulárního šasi 1746 SLC 500.
• Nadproudová ochrana: Do všech neuzemněných vodičů vstupu AC instalujte nadproudovou ochranu s časovým zpožděním (maximálně do 15 A).
• Izolace a uzemnění: Dodržujte izolační pevnost 1800 V AC RMS mezi připojením externího napájení a sběrnicí zadní desky šasi používáním správných postupů uzemnění.
• Snížení jmenovitého výkonu vlivem teploty: Zajistěte dostatečné větrání skříně a při provozu při okolní teplotě nad +55 °C snižte proudovou kapacitu o 5 %.

Shoda a certifikace

• Certifikace UL: Průmyslové řídicí zařízení pro nebezpečná prostředí třídy 1, oddílu 2, skupin A, B, C, D
• Certifikace CSA: Zařízení pro řízení procesů pro nebezpečná prostředí třídy 1, oddílu 2, skupin A, B, C, D
• Směrnice CE: Směrnice Evropské unie 89/336/EHS o elektromagnetické kompatibilitě (EN 50082-2 odolnost pro průmyslové prostředí, EN 50081-2 průmyslové emise) a směrnice 73/23/EHS LVD (EN 61131-2 programovatelné automaty)
• C-Tick: Vyhovuje australskému zákonu o rádiových komunikacích a normě AS/NZS 2064 pro průmyslové emise
