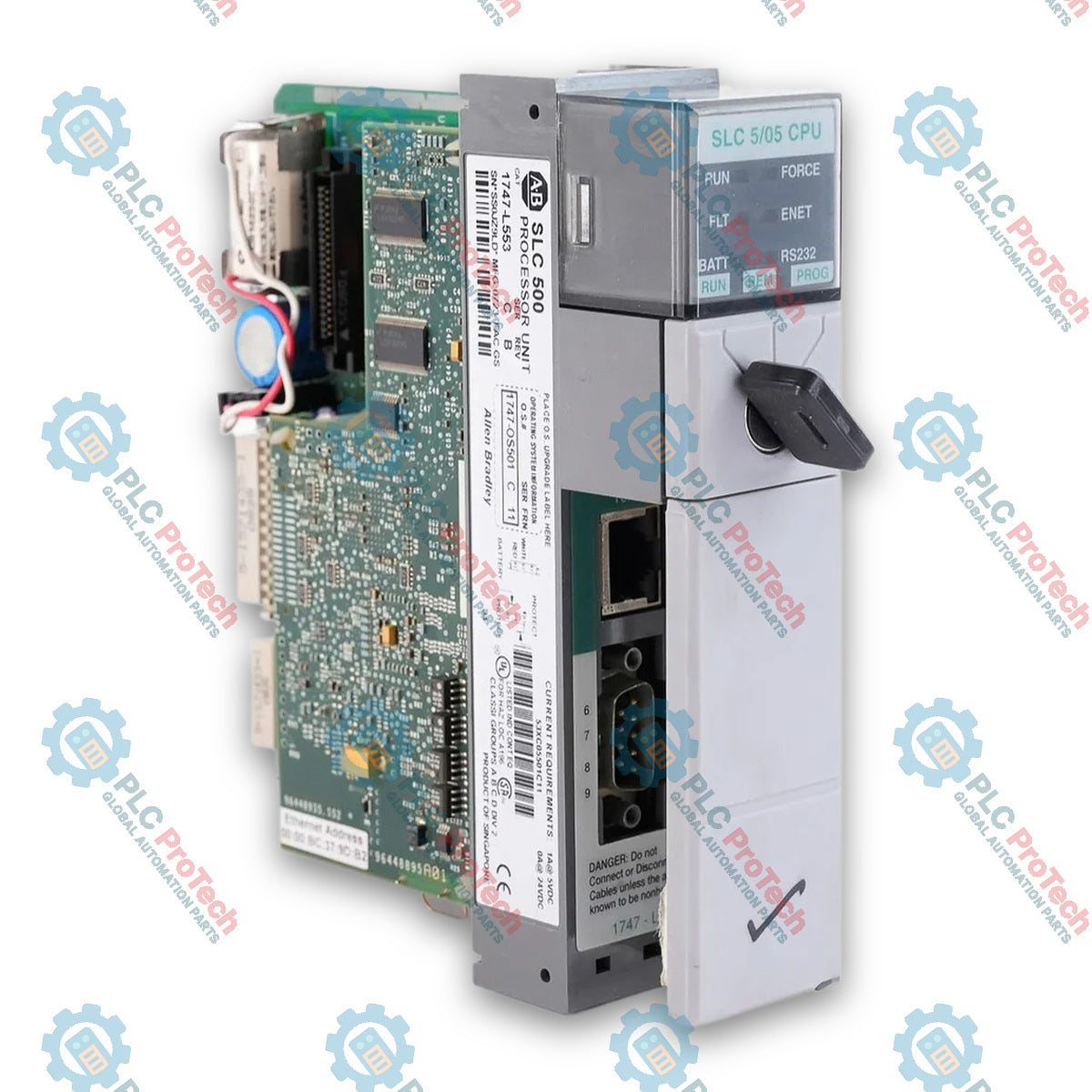

Řídicí jednotka Allen-Bradley 1747-L553 SLC 5/05 s pamětí 64K

Popis

Allen-Bradley 1747-L553 je modulární procesorová jednotka SLC 5/05 určená pro aplikace programovatelných logických automatů (PLC) středního až velkého rozsahu v rámci architektury systému 1746 SLC. Tento vysokokapacitní řadič s uživatelskou pamětí 64 KB provádí programy v jazyce ladder a komunikační rutiny, přičemž nabízí dobu provedení bitových instrukcí až 0,37 µs a typickou dobu skenování programu 0,9 ms na kilobajt. Procesor se instaluje přímo do slotu 0 (pozice zcela vlevo) libovolného standardního šasi 1746, propojuje až 3 místní šasi a spravuje až 30 slotů.

Allen-Bradley 1747-L553 je vybaven dvěma integrovanými komunikačními porty a poskytuje ethernetové připojení TCP/IP na kanálu 1 spolu se sériovým rozhraním RS-232 na kanálu 0. Kanál 1 umožňuje bezproblémové síťové propojení provozu prostřednictvím standardní ethernetové kabeláže 10Base-T a podporuje vysokorychlostní komunikaci peer-to-peer, sběr dat a programovací připojení prostřednictvím síťových rozbočovačů. Kanál 0 podporuje flexibilní sériové konfigurace point-to-point a multidrop včetně protokolů DF1 Full-Duplex, DF1 Half-Duplex master/slave, DH-485 a ASCII.

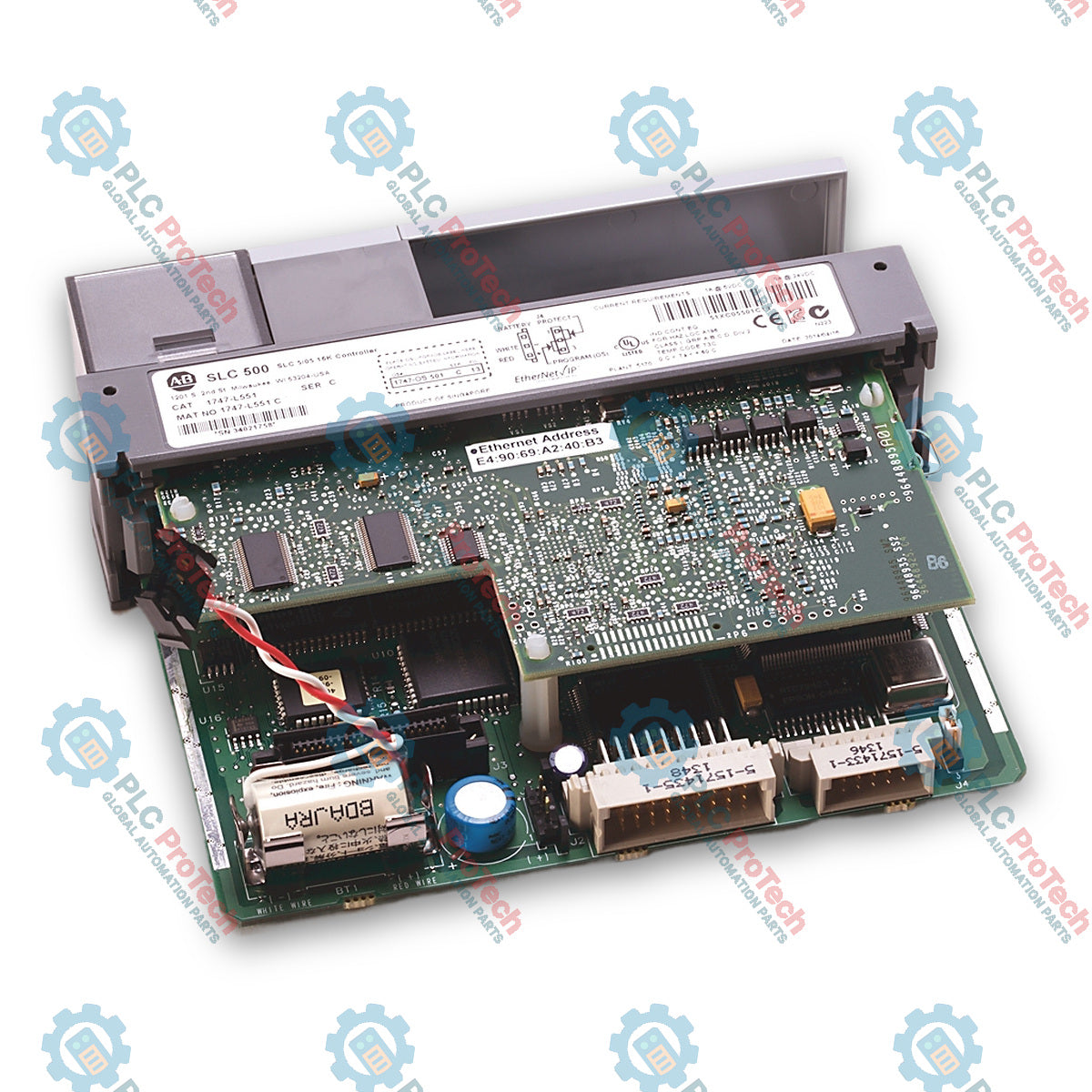

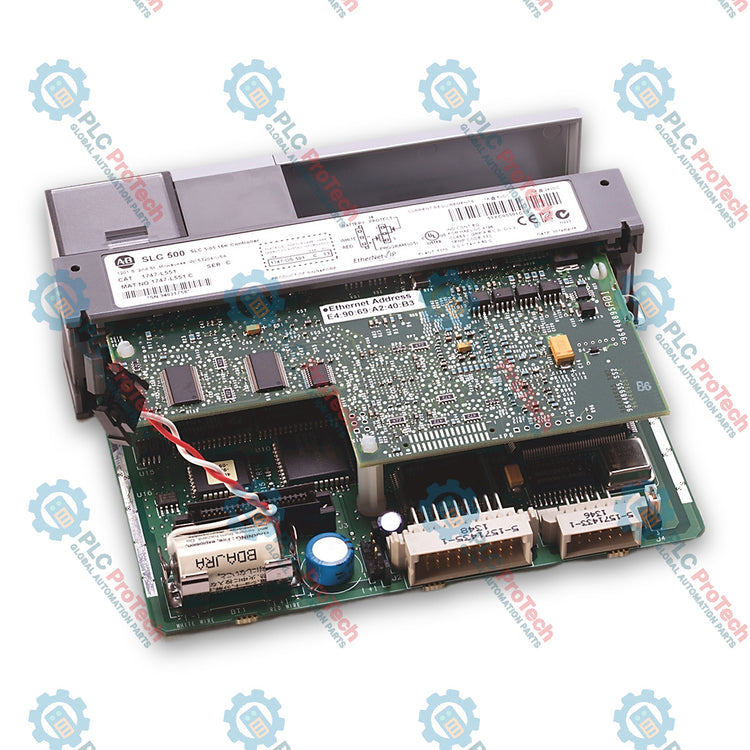

Modul obsahuje integrovanou paměť RAM zálohovanou vyměnitelnou lithiovou baterií (katalogové číslo 1747-BA), která při výpadku napájení zachovává volatilní data programu. Interní kondenzátor udržuje napájení paměti RAM po dobu nejméně 30 minut během výměny baterie a zabraňuje poškození programu. Pro trvalé, nevolatilní ukládání podporuje procesor volitelné paměťové moduly Flash EPROM.

Funkce

• Uživatelská paměť 64 KB: Poskytuje rozšířenou kapacitu pro komplexní programování v jazyce ladder, ukládání dat a sledování stavových souborů.
• Vysokorychlostní provádění logiky: Dosahuje doby provedení bitové instrukce (XIC) 0,37 µs a doby skenování programu 0,9 ms/K.
• Integrovaný ethernetový kanál: Kanál 1 je vybaven ethernetovou komunikací TCP/IP 10Base-T pro vysokorychlostní síťovou integraci.
• Víceprotokolový sériový kanál: Port RS-232 kanálu 0 podporuje protokoly DF1 Full-Duplex, DF1 Half-Duplex, DH-485 a ASCII.
• Velká kapacita I/O systému: Podporuje až 4096 diskrétních vstupů a 4096 diskrétních výstupů v místním systému se 3 šasi (celkem až 30 slotů).

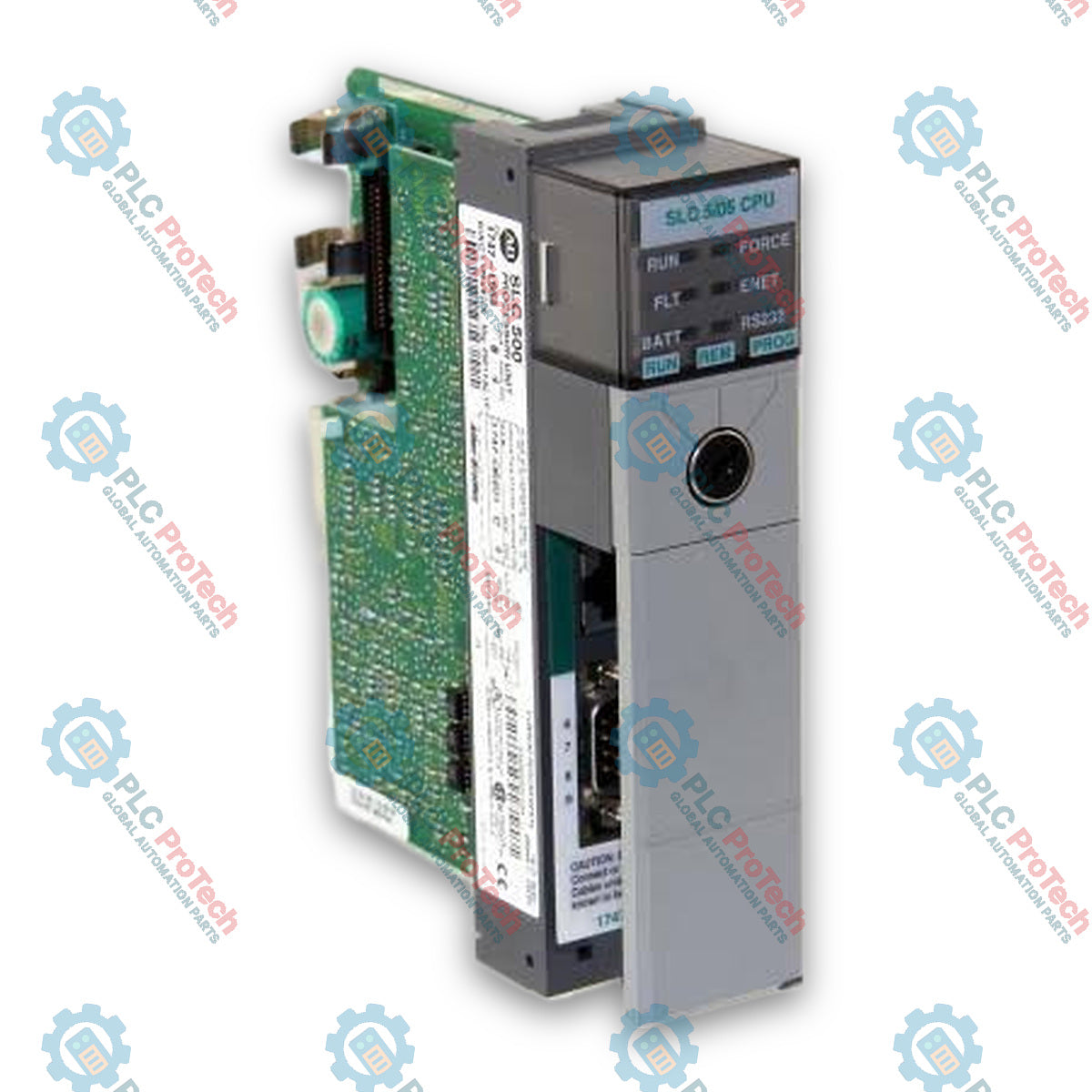

• Diagnostické stavové LED: LED na předním panelu poskytují jasnou indikaci stavu napájení, chodu, poruchy (FLT), baterie (BATT), nucených hodnot (Force), Ethernetu (ENET) a kanálů RS232.
• 30minutový záložní kondenzátor: Udržuje paměť RAM napájenou po dobu nejméně 30 minut během údržby baterie bez ztráty systémových dat.

Aplikace

• Automatizovaná montáž a manipulace s materiálem: Řídí sekvencování více os, dopravníkové linky a vysokorychlostní přenos dat do nadřazených systémů přes Ethernet.
• Systémy řízení procesů: Zpracovává diskrétní a analogové regulační smyčky v několika konfiguracích šasi s až 4 096 diskrétními I/O body.
• Vzdálené monitorování a řízení: Využívá standardní síťování TCP/IP ke komunikaci s celopodnikovými platformami SCADA a HMI.
• Modernizace starších systémů: Nahrazuje menší 16KB nebo 32KB procesory SLC 5/05 (například 1747-L551 nebo 1747-L552) a rozšiřuje kapacitu programu v jazyce ladder bez nutnosti přepracování hardwaru.

Technické specifikace

Připojení / rozhraní

Pokyny k instalaci

1. Bezpečnostní kontrola: Před vložením nebo vyjmutím procesoru se ujistěte, že je napájení zdroje šasi 1746 zcela VYPNUTÉ.
2. Opatření proti elektrostatickému výboji: S řídicí jednotkou manipulujte za její plastový kryt, abyste zabránili statickému výboji, který může poškodit vestavěnou elektroniku nebo vymazat paměť RAM.
3. Vložení do šasi: Zasuňte procesor do slotu 0 (slot zcela vlevo) šasi 1746, dokud horní a dolní přídržné svorky bezpečně nezapadnou na místo.
4. Ochranný obal: Po fyzické instalaci modulu do šasi odstraňte ochranný přepravní obal z krytu modulu.
5. Ověření po zapnutí: Zapněte napájecí zdroj šasi (řada 1746-P1 až 1746-P7). Ověřte, že se rozsvítí kontrolka POWER napájecího zdroje a že kontrolka FLT (Fault) řídicí jednotky zpočátku bliká.

Pokyny ke konfiguraci a údržbě

Počáteční konfigurace sítě

1. Propojte sériovým kabelem 1747-CP3 kanál 0 procesoru s portem COM počítače.
2. Otevřete RSLogix 500 a nakonfigurujte výchozí nastavení sériového ovladače DF1 Full-Duplex (19,2 kbaud, bez parity, kontrola chyb CRC).
3. Přes sériové připojení RS-232 přiřaďte kanálu 1 (Ethernet) požadovanou statickou IP adresu, masku podsítě a nastavení brány.
4. Připojte kanál 1 k síťovému rozbočovači nebo přepínači Ethernet 10Base-T, abyste aktivovali vysokorychlostní nahrávání/stahování programu v jazyce ladder a síťovou komunikaci.

Údržba baterie

• Upozornění na vybitou baterii: Lithiovou baterii (kat. č. 1747-BA) vyměňte, když se na předním panelu rozsvítí červená kontrolka BATT LED.
• Doba uchování zálohy RAM: Vestavěný kondenzátor zachová obsah paměti po dobu nejméně 30 minut po odpojení baterie.
• Postup výměny: Vypněte napájení, uvolněte přídržné svorky šasi, vysuňte procesor, odpojte konektor staré baterie z patice, upevněte novou baterii 1747-BA na místo, zapojte konektor a znovu nainstalujte procesor do slotu 0.

Shoda a certifikace

• Certifikováno UL
• Schváleno CSA
• Třída 1, skupiny A, B, C nebo D, divize 2, nebezpečná prostředí
• CE shoda (všechny příslušné směrnice)
