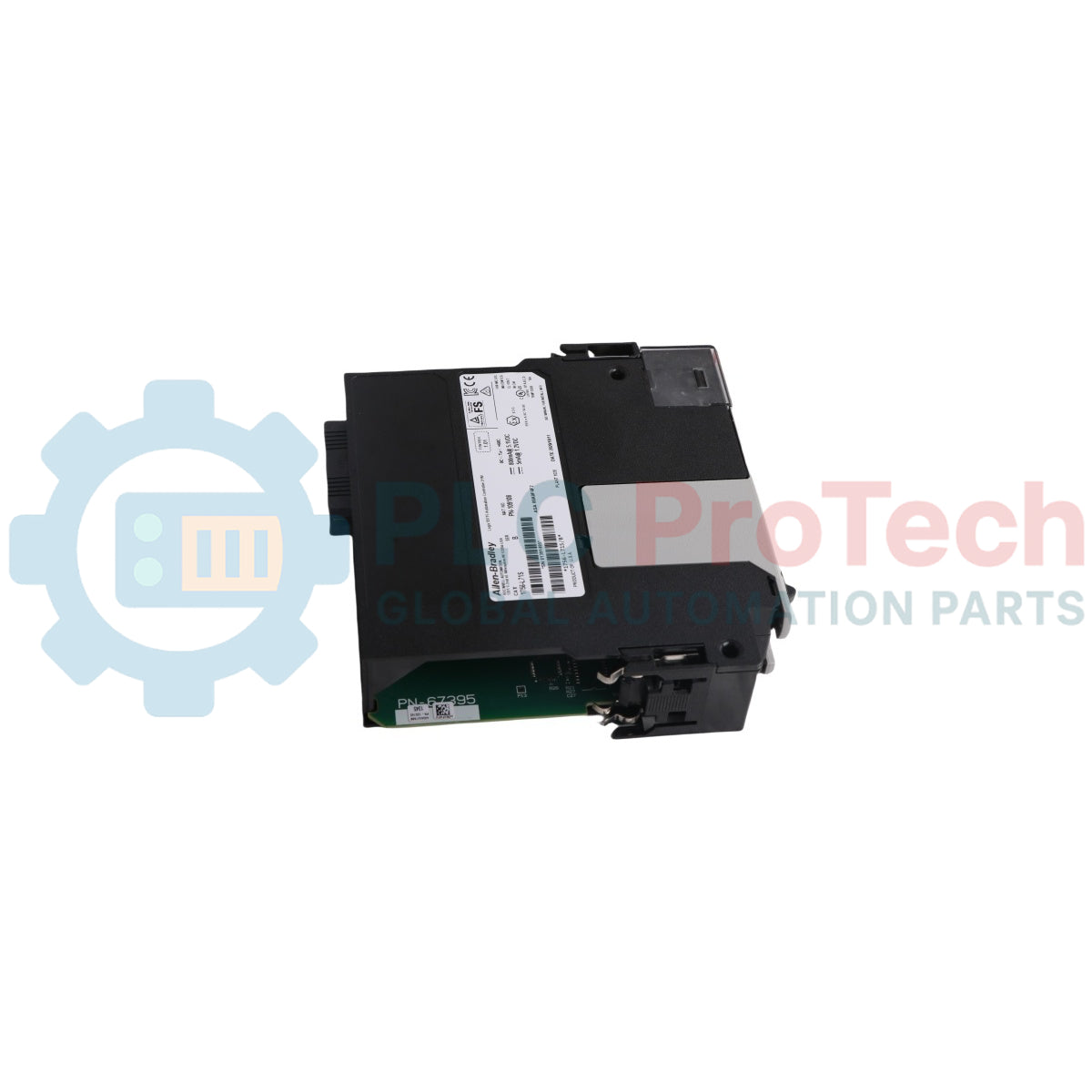

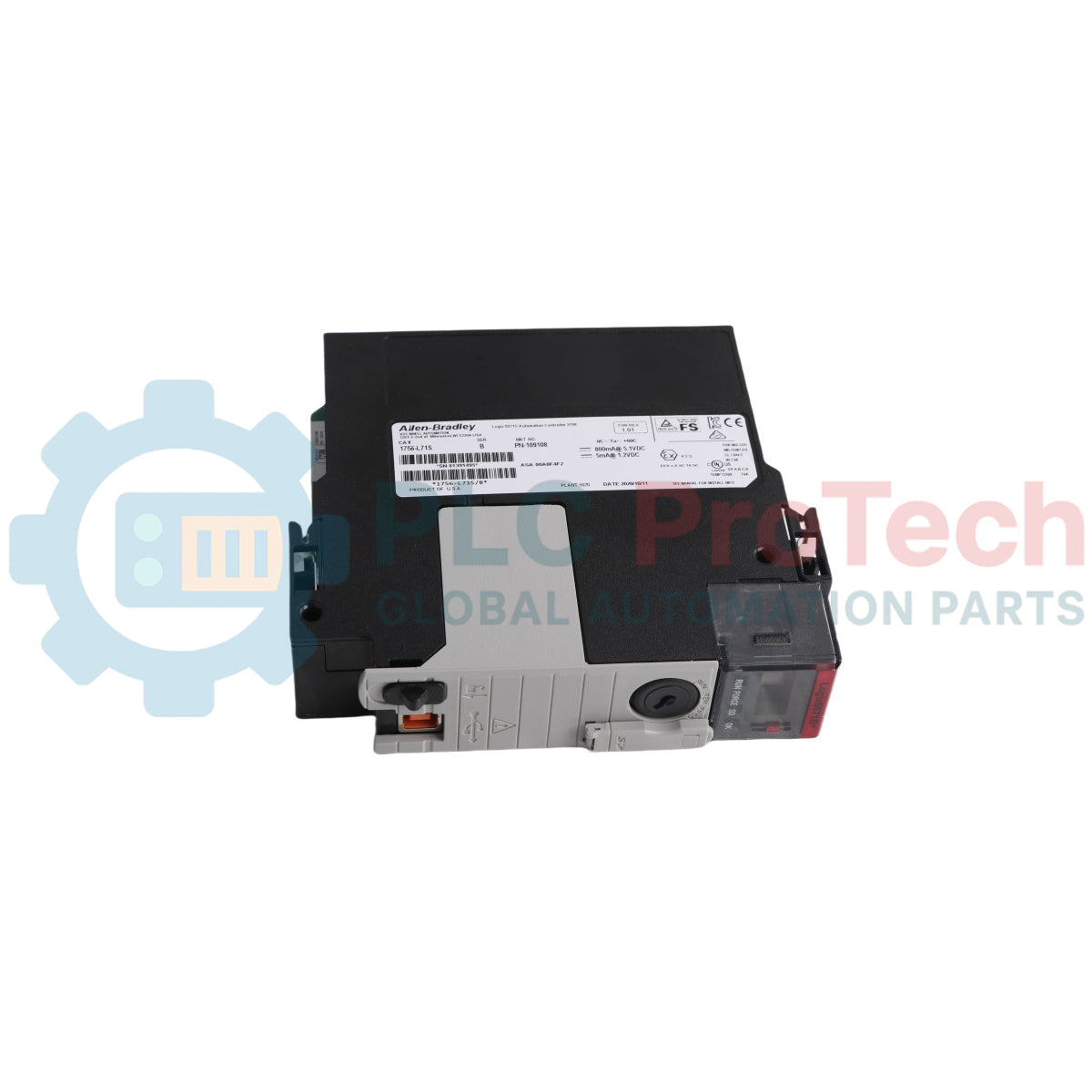

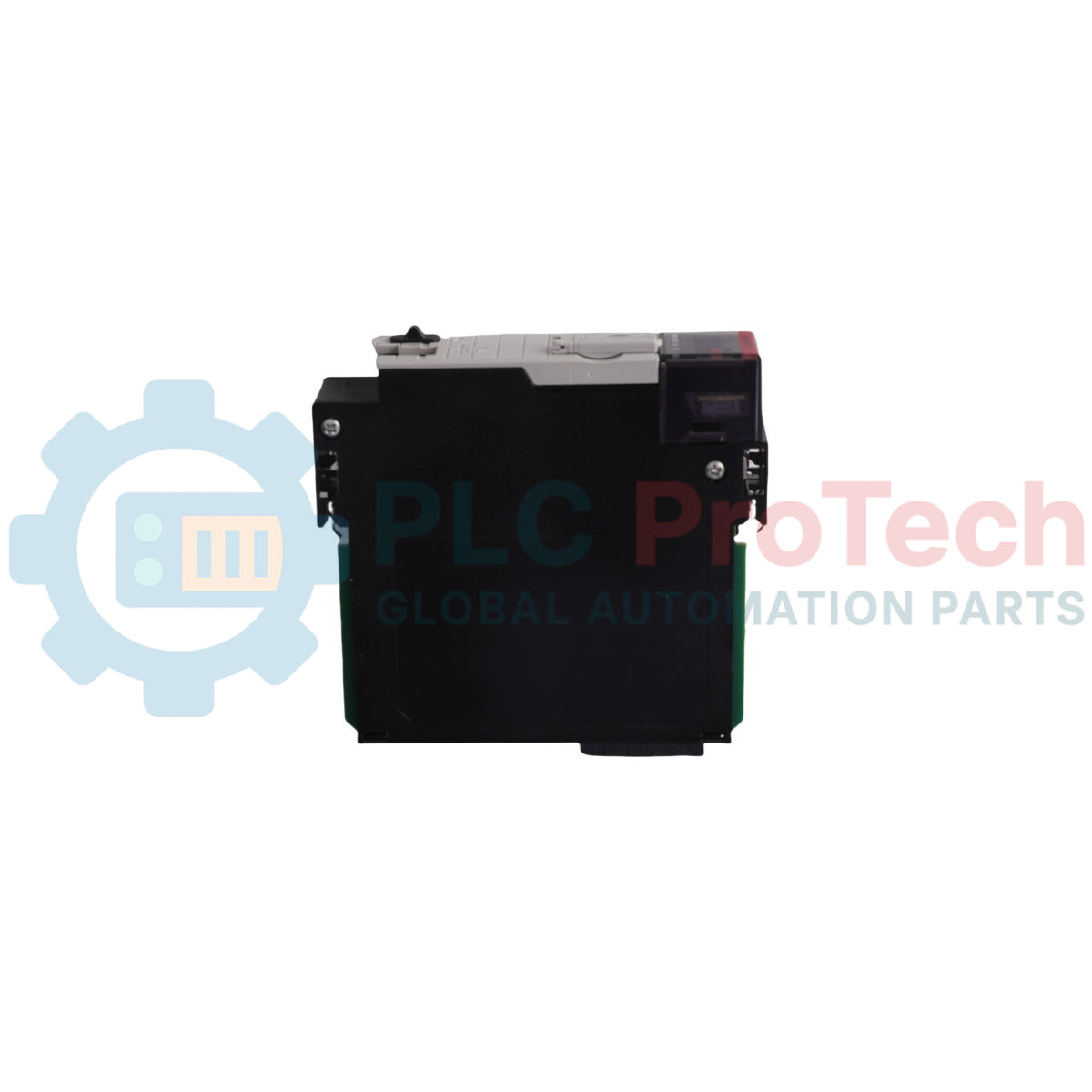

Allen-Bradley 1756-L71 řídicí jednotka ControlLogix 2 MB

Popis produktu

Allen-Bradley 1756-L71 je standardní programovatelná automatizační řídicí jednotka ControlLogix 5570 vyráběná společností Allen-Bradley. Jako součást rodiny řídicích jednotek ControlLogix poskytuje 1756-L71 řídicí funkce pro aplikace s digitálním, analogovým a pohybovým řízením. Instaluje se přímo do libovolného volného slotu standardního I/O šasi ControlLogix 1756 a prostřednictvím základní desky monitoruje a provádí řídicí funkce v různých průmyslových úlohách.

Vybavená 2 MB uživatelské paměti podporuje řídicí jednotka 1756-L71 až 32 úloh, včetně modelů nepřetržitého, periodického a událostmi řízeného vykonávání. Prostřednictvím komunikačních modulů instalovaných v šasi podporuje komunikaci přes sítě EtherNet/IP, ControlNet, DeviceNet, Data Highway Plus, Remote I/O a SERCOS. Řídicí jednotka je vybavena integrovaným portem USB 2.0 pro lokální programování a údržbu a dodává se s 1GB kartou Secure Digital (SD) pro nevolatilní ukládání programů.

Funkce

• 2 MB uživatelské paměti: Poskytuje kapacitu paměti pro uživatelské programy a data tagů.
• 32 úloh řídicí jednotky: Podporuje flexibilní konfiguraci úloh s až 1000 programy na úlohu.
• Integrovaná podpora komunikace: Prostřednictvím modulů instalovaných v šasi komunikuje se sítěmi EtherNet/IP, ControlNet, DeviceNet, DH+, Remote I/O a SERCOS.
• Servisní port USB 2.0: Je vybaven předním vysokorychlostním portem USB určeným pro lokální programování, konfiguraci, aktualizace firmwaru a online úpravy.
• Nevolatilní úložiště SD: Obsahuje předinstalovanou kartu Secure Digital 1784-SD1 s kapacitou 1 GB pro zálohování dat a ukládání programů.
• Umístění v šasi: Zabírá jeden slot a lze jej nainstalovat do libovolného slotu šasi ControlLogix.

Aplikace

• Automatizované montážní linky a diskrétní výrobní systémy
• Průmyslová automatizace a řízení procesů v celém závodě
• Víceosé řízení pohybu a polohovací systémy
• Řízení distribuovaných I/O přes průmyslové sítě

Technické specifikace

Pokyny k instalaci

• Montáž šasi: Zasuňte řídicí jednotku do libovolného volného slotu kompatibilního šasi ControlLogix (1756-A4, 1756-A7, 1756-A10, 1756-A13 nebo 1756-A17), dokud páčky modulu pevně nezapadnou.
• Připojení USB: Přední port USB 2.0 používejte pro dočasné místní připojení, programování a nahrávání firmwaru. Port USB nepoužívejte v nebezpečných prostředích.
• Modul pro ukládání energie: Ověřte, že je správně nainstalován schválený modul pro ukládání energie na bázi kondenzátoru (1756-ESMCAP nebo 1756-ESMNSE), který zachová stavová data při výpadku napájení.
• Chlazení a ventilace: Uvnitř skříně ponechte kolem šasi dostatečný volný prostor, aby byl zajištěn správný průtok vzduchu a okolní provozní teplota nepřekročila 60 degC.

Shoda a certifikace

• c-UL-us: průmyslové řídicí zařízení uvedené na seznamu UL pro USA a Kanadu (soubor E65584); uvedeno na seznamu UL pro nebezpečná prostředí třídy I, divize 2, skupin A, B, C, D (soubor E194810)
• CE: směrnice Evropské unie 2014/30/EU o elektromagnetické kompatibilitě (EN 61326-1, EN 61000-6-2, EN 61000-6-4, EN 61131-2)
• FM: zařízení schválené FM pro použití v nebezpečných prostředích třídy I, divize 2, skupin A, B, C, D
• ATEX: směrnice Evropské unie 2014/34/EU ATEX (EN IEC 60079-0, EN IEC 60079-7, II 3 G Ex ec IIC T4 Gc)
• IECEx: systém IECEx (IEC 60079-0, IEC 60079-7, Ex ec IIC T4 Gc)
• RCM: v souladu s australským zákonem o rádiových komunikacích a normou EN 61000-6-4
• KC: Korejská registrace vysílacích a komunikačních zařízení
• CCC: CNCA-C23-01 Elektrické výrobky s ochranou proti výbuchu
• EtherNet/IP: testováno na shodu s ODVA
