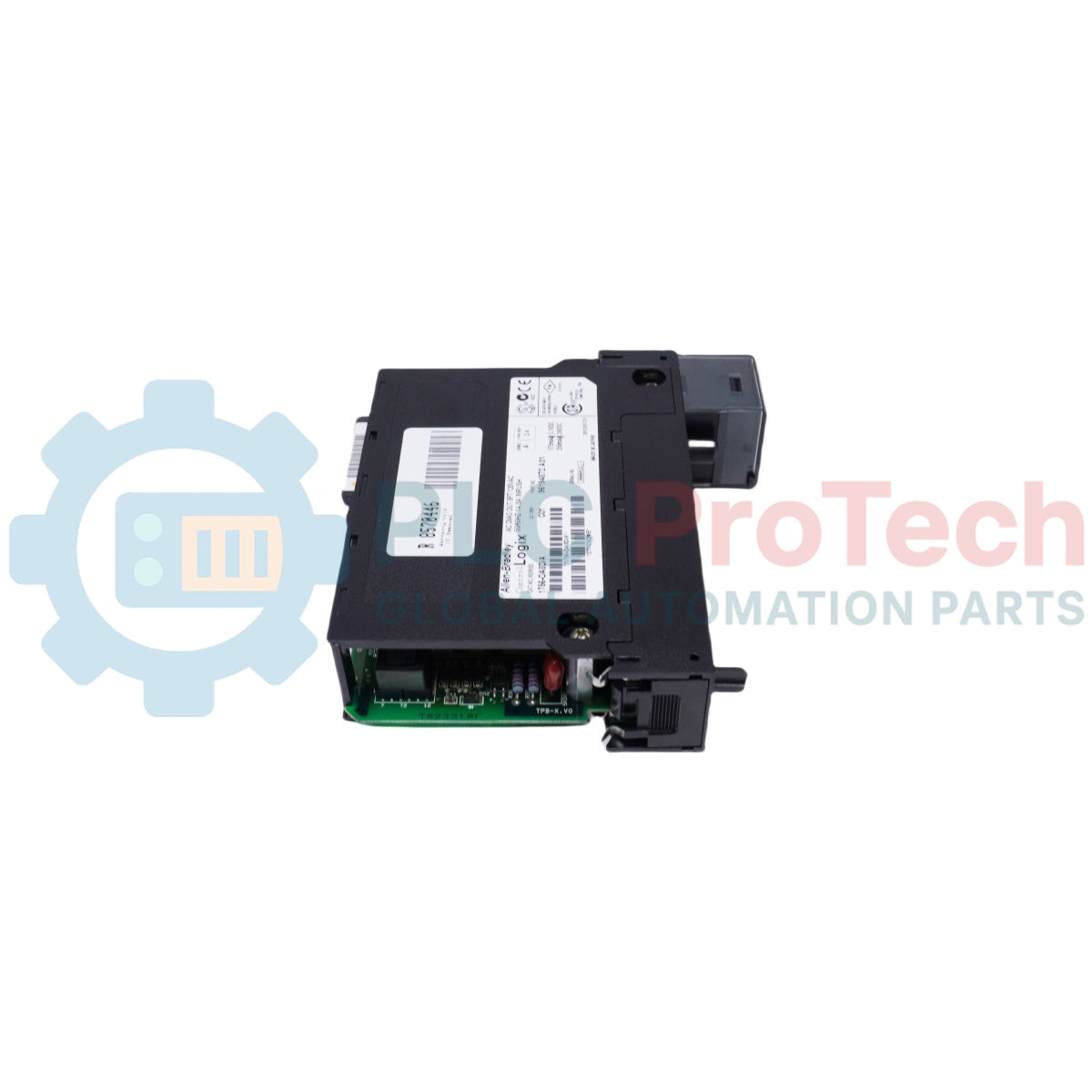

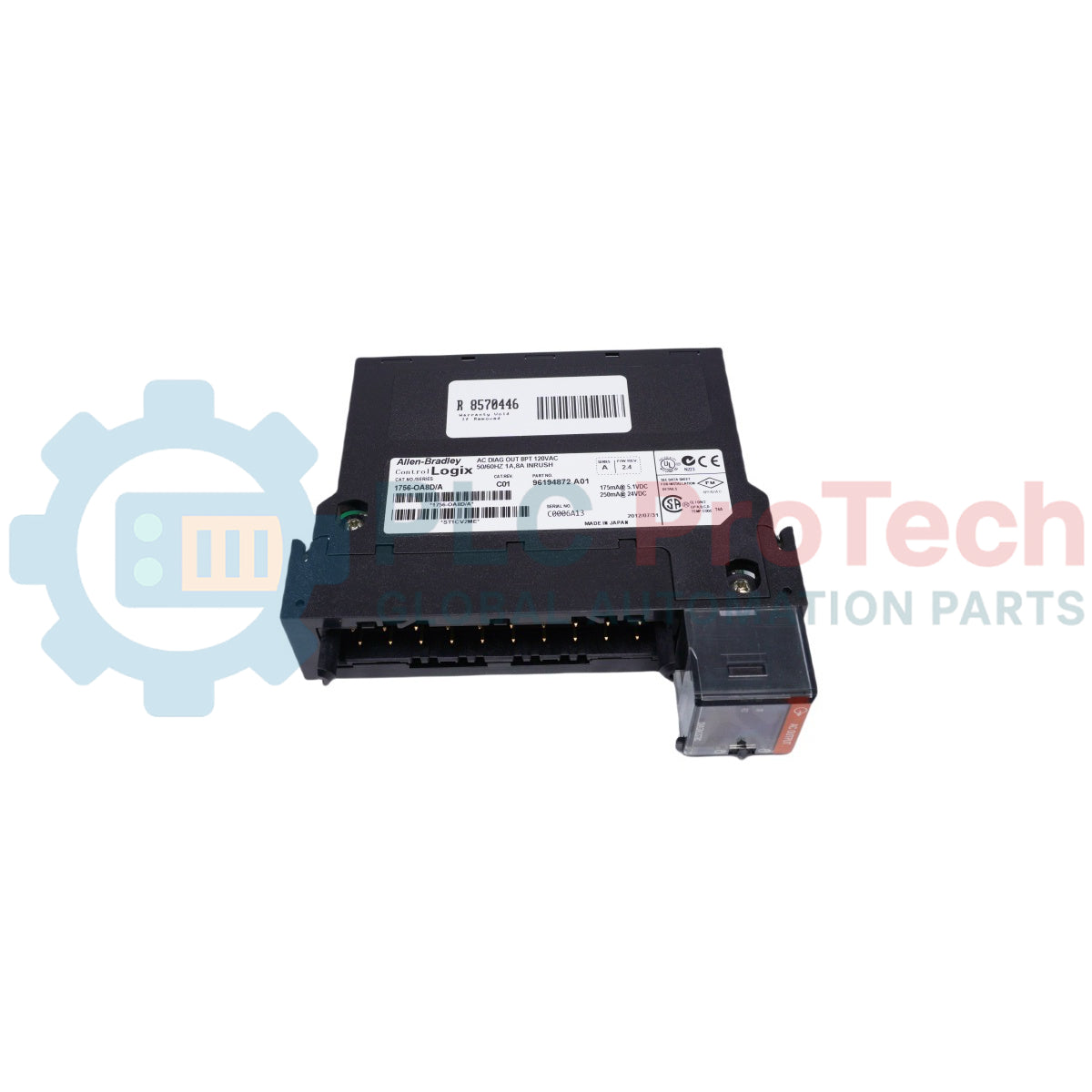

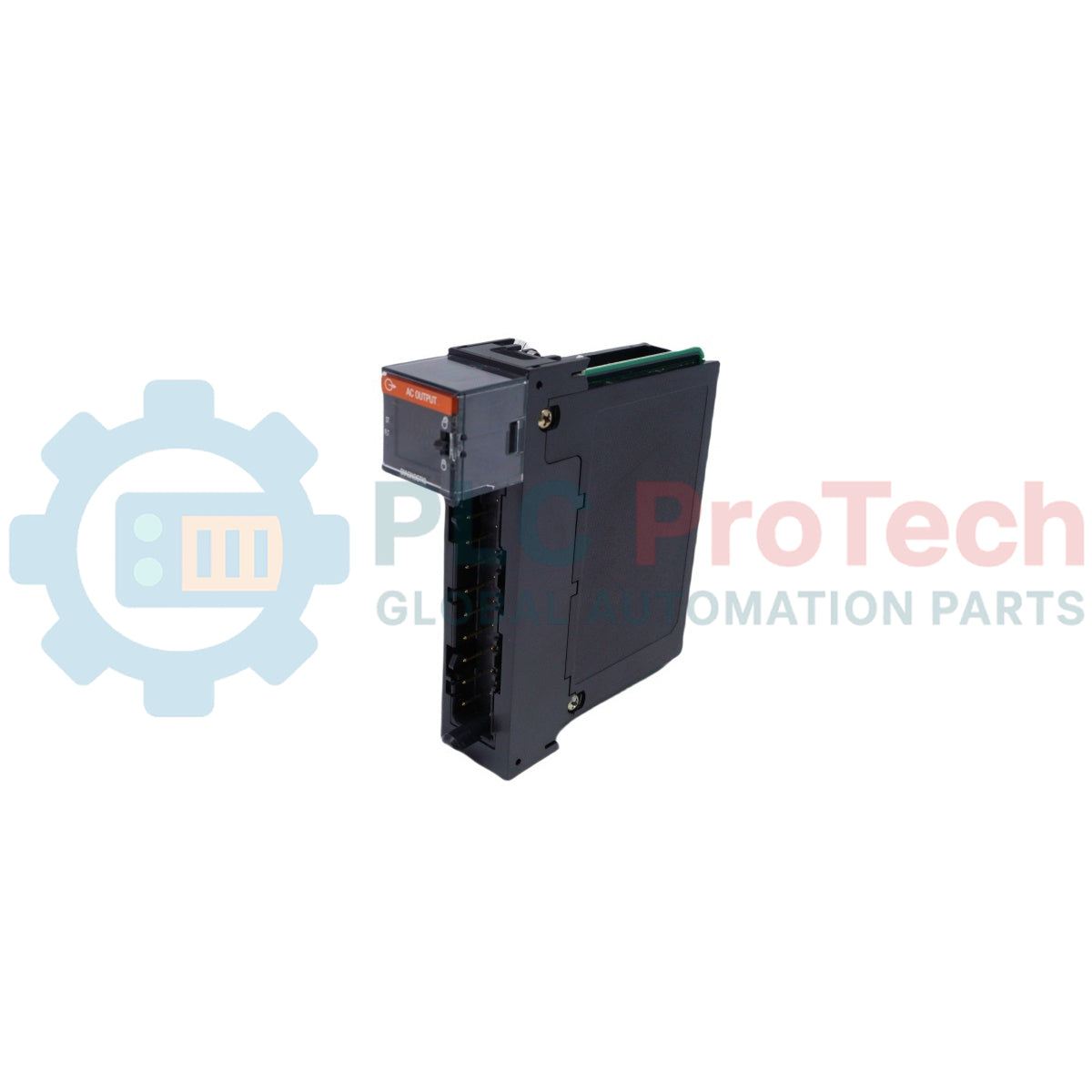

Diagnostický výstupní modul ControlLogix Allen-Bradley 1756-OA8D

Allen-Bradley 1756-OA8D je diagnostický výstupní modul ControlLogix 120 V AC navržený pro vysoce spolehlivá prostředí průmyslové automatizace. Jako elektronicky jištěné výstupní zařízení s 8 body poskytuje komplexní diagnostiku na úrovni bodů – včetně detekce přerušeného vodiče, ztráty napájení v poli, přepálené pojistky, stavu bez zátěže a poruch ověření výstupu – a zajišťuje tak optimální provozní integritu v systémech PLC, DCS a automatizovaného řízení procesů.

Popis

Výstupní modul Allen-Bradley 1756-OA8D ControlLogix zajišťuje polovodičové spínání polních zařízení s napětím 120 V AC. Modul pracuje v rozsahu napětí 74 až 132 V AC (47 až 63 Hz), obsahuje 8 diagnostických výstupních bodů uspořádaných do dvou skupin po 4 bodech a využívá technologii Producer/Consumer pro bezproblémové sdílení stavu výstupů a komplexních diagnostických údajů přes backplane ControlLogix.

Modul 1756-OA8D, navržený pro kritické průmyslové aplikace, poskytuje pokročilé diagnostické hlášení pro identifikaci problémů s kabeláží v poli, zkratů nebo výpadků napájení. Detekce ve vypnutém stavu identifikuje stav bez zátěže, zatímco ověření výstupu v zapnutém stavu zajišťuje, že požadované stavy odpovídají skutečným stavům v poli. Individuální elektronické jištění pomáhá chránit každý výstupní bod před nadproudem a zkraty.

Funkce

• 8 diagnostických výstupních kanálů uspořádaných do 2 galvanicky oddělených skupin po 4 bodech.
• Diagnostické funkce na úrovni bodů včetně FuseBlown, NoLoad, OutputVerifyFault a FieldPwrLoss.
• Individuální elektronické jištění každého výstupního bodu.
• Konfigurovatelné stavy výstupů v programovém režimu a režimu poruchy (zachovat poslední stav, zapnuto nebo vypnuto).
• Časová razítka Coordinated System Time (CST) pro sledování diagnostických událostí.
• Podpora plánovaných výstupů se synchronizací CST.
• Elektronické kódování prostřednictvím softwarové konfigurace zabraňuje nesprávnému umístění modulu.

Použití

• Diskrétní řízení AC akčních členů a ventilů
• Spínání spouštěčů motorů a stykačů
• Řízení výstupů průmyslových procesů
• Bezpečnostní signalizace a řízení indikátorů
• Automatizované výrobní systémy

Technické specifikace

Pokyny k instalaci

• Montáž šasi: Nainstalujte modul do libovolného volného slotu šasi 1756 ControlLogix.
• Kompatibilita svorkovnice: Pro připojení vodičů v terénu použijte určené odnímatelné svorkovnice (1756-TBNH nebo 1756-TBSH).
• Specifikace zapojení: Zajistěte, aby zapojení v terénu používalo připojení jedním vodičem o průřezu 0.33…2.1 mm2 (22…14 AWG) nebo připojení dvěma vodiči o průřezu 0.33…1.3 mm2 (22…16 AWG), plnými nebo lankovými stíněnými měděnými vodiči s jmenovitou teplotou 105 degC nebo vyšší.
• Kategorie vodičů: Na signálních portech dodržujte doporučení pro vedení vodičů kategorie 1 podle směrnic pro průmyslové zapojení a uzemnění.
• Snížení zatížitelnosti systému: Při provozu systémů v rozšířených nebo náročných podmínkách zajistěte, aby všechny spárované šasi a napájecí komponenty odpovídaly požadovaným tepelným specifikacím.

Shoda a certifikace

• cULus: Průmyslové řídicí zařízení uvedené na seznamu UL, certifikované pro USA a Kanadu (soubor UL E65584); uvedeno na seznamu UL pro nebezpečné prostory třídy I, oddílu 2, skupin A, B, C, D (soubor UL E194810).
• CE: Směrnice Evropské unie 2014/30/EU o elektromagnetické kompatibilitě (EN 61326-1, EN 61000-6-2, EN 61000-6-4, EN 61131-2) a směrnice 2014/35/EU o nízkém napětí (LVD) (EN 61131-2).
• RCM: Splňuje australský zákon o rádiové komunikaci a normu EN 61000-6-4.
• FM: Zařízení schválené FM pro použití v nebezpečných prostorech třídy I, oddílu 2, skupin A, B, C, D.
• KC: Korejská registrace vysílacích a komunikačních zařízení.
• UKCA: Splňuje britské statutární předpisy pro elektromagnetickou kompatibilitu, bezpečnost, výbušná prostředí a RoHS.
• Maroko: Splňuje předpisy ministerského nařízení pro elektrickou bezpečnost a elektromagnetickou kompatibilitu.
