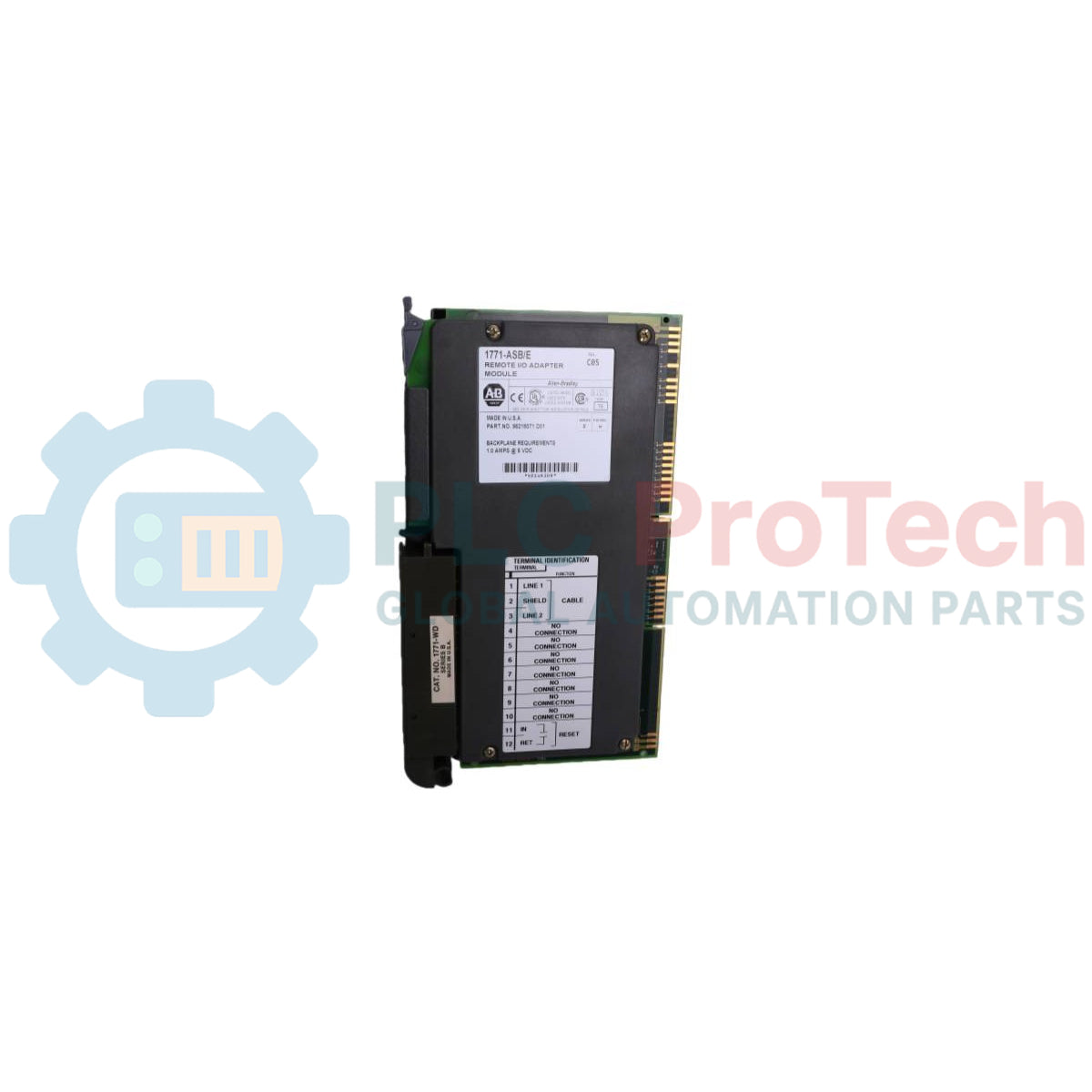

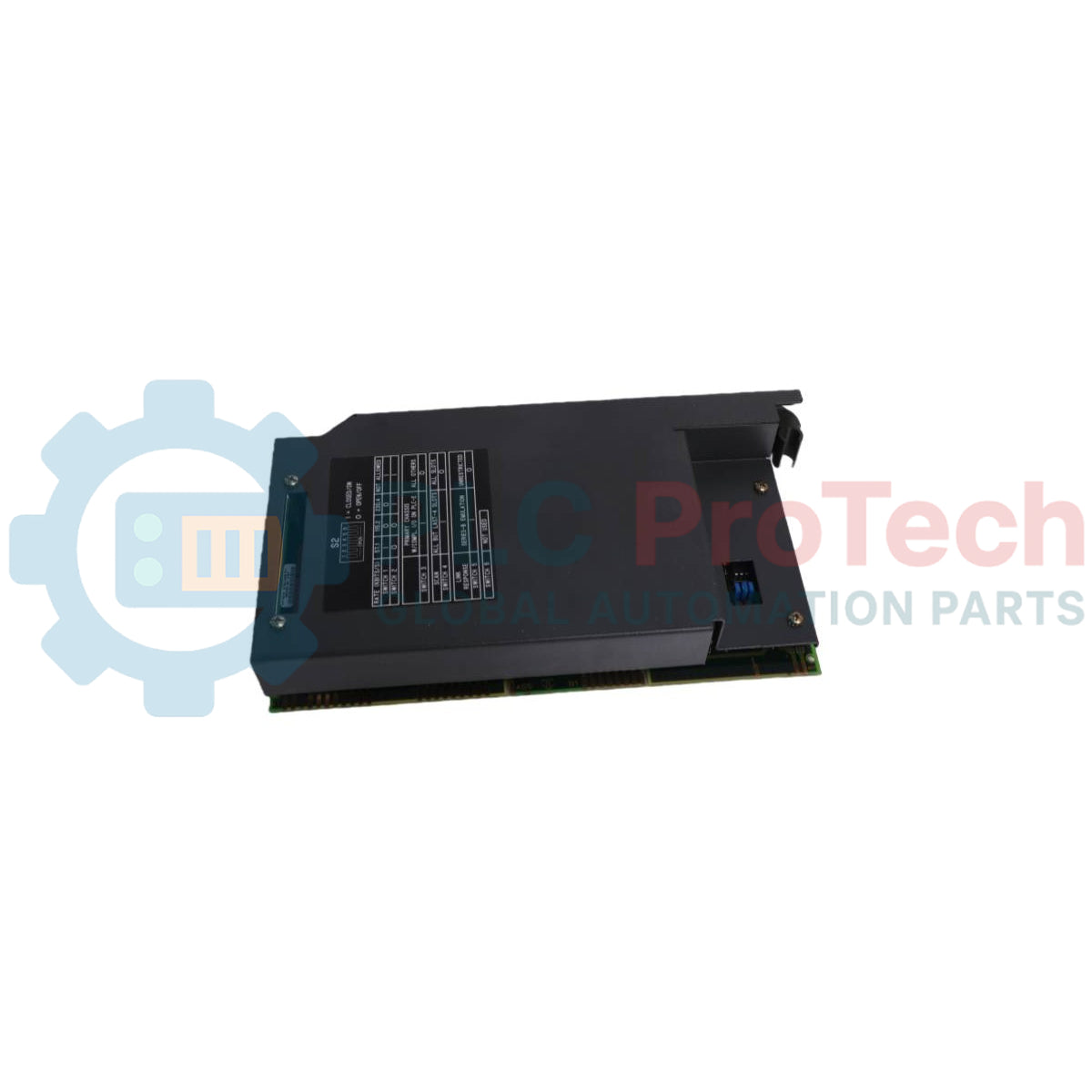

Allen-Bradley 1771-ASB/E modul adaptéru vzdálených I/O

Popis

Allen-Bradley 1771-ASB/E je modul adaptéru vzdálených I/O, který slouží jako rozhraní mezi moduly vzdálených I/O a programovatelnými řídicími jednotkami Allen-Bradley. Modul přijímá a odesílá data ze skeneru I/O a do něj sériově a čte a zapisuje data z a do vstupních a výstupních modulů paralelně. Přenáší data na vzdálenost až 10 000 stop kabelu při rychlosti 57,6 kbaud a zajišťuje skenování základní desky a přenos dat až na vzdálenost 2 500 stop kabelu při rychlosti 230,4 kbaud. Adaptér podporuje libovolnou kombinaci 4-, 6-, 8-, 16- nebo 32bodových modulů I/O a umožňuje metody adresování I/O 1/2 slotu, 1 slotu a 2 slotů. Při zapnutí provádí kontroly konfigurace I/O za účelem ověření umístění modulů a skenuje všechny sloty v šasi nebo všechny kromě posledních čtyř slotů. Kromě toho může emulovat adaptéry řady B a zajistit tak odezvu systému kompatibilní se skenery 1771-S4A a 1771-S4B.

Funkce

• Přenáší data až na vzdálenost 10 000 stop kabelu při rychlosti 57,6 kbaud a až na vzdálenost 2 500 stop kabelu při rychlosti 230,4 kbaud.
• Podporuje režimy adresování I/O 1/2 slotu, 1 slotu a 2 slotů.
• Podporuje diskrétní moduly I/O a moduly I/O s blokovým přenosem o kapacitě 4, 6, 8, 16 nebo 32 bodů.
• Emuluje odezvu linky adaptéru řady B pro kompatibilitu se skenery PLC-2 a PLC-3.
• Ověřuje umístění modulů I/O při zapnutí.

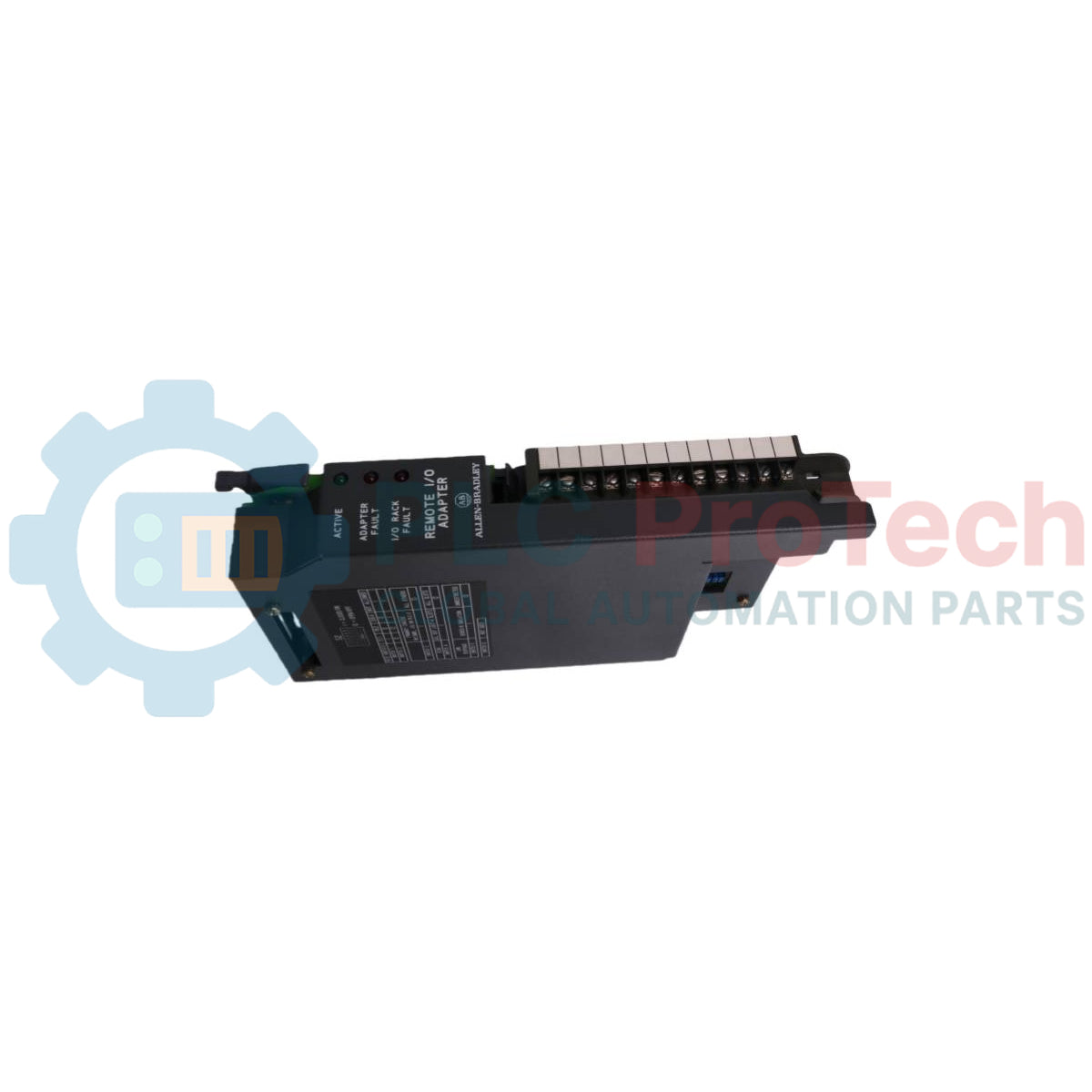

• Je vybaven diagnostickými LED indikátory ACTIVE, ADAPTER FAULT a I/O RACK FAULT na předním panelu.
• Obsahuje volby opakování při odolnosti základní desky proti rušení, volitelné pomocí přepínačové sestavy.

Aplikace

• Propojení šasi vzdálených I/O v systémech programovatelných řídicích jednotek Allen-Bradley PLC-2, PLC-3 a PLC-5.
• Distribuované architektury průmyslového řízení využívající univerzální šasi I/O.

Technické specifikace

Připojení/rozhraní

Pokyny k instalaci

• Umístění a kódování: Modul 1771-ASB musí být nainstalován v levém krajním slotu šasi I/O. Konektory základní desky zakódujte pomocí kódovacích pásků mezi piny 54–56 horního konektoru a piny 16–18 dolního konektoru.
• Bezpečnostní opatření týkající se napájení: Před vložením modulu do šasi I/O nebo jeho vyjmutím odpojte napájení systému, abyste zabránili možnému poškození obvodů.
• Volba 32bodového modulu / termočlánkové zástrčky: Ke konfiguračním zástrčkám se dostanete bočním přístupovým otvorem. Pro aktivaci 32bodových modulů I/O nastavte zástrčky do levé polohy; při použití termočlánkových modulů 1771-IX nebo 1771-IY je nastavte do pravé polohy.
• Montáž modulu: Vložte modul do plastových vodicích lišt levého krajního slotu, pevným zatlačením jej usaďte do konektorů základní desky a zajistěte zajišťovací lištu šasi.
• Ukončení: U posledního adaptéru modulu na lince připojte zakončovací rezistor mezi svorky 1 (modrá) a 3 (průhledná) na kabelovém rameni (standardně 150 ohmů nebo 82 ohmů pro rozšířenou kapacitu uzlu při rychlosti 230,4 kbaud).

Shoda a certifikace

• Označení CE (směrnice 89/336/EHS EMC: EN 50081-2, EN 50082-2; směrnice o nízkém napětí 73/23/EHS: EN 61131-2)
