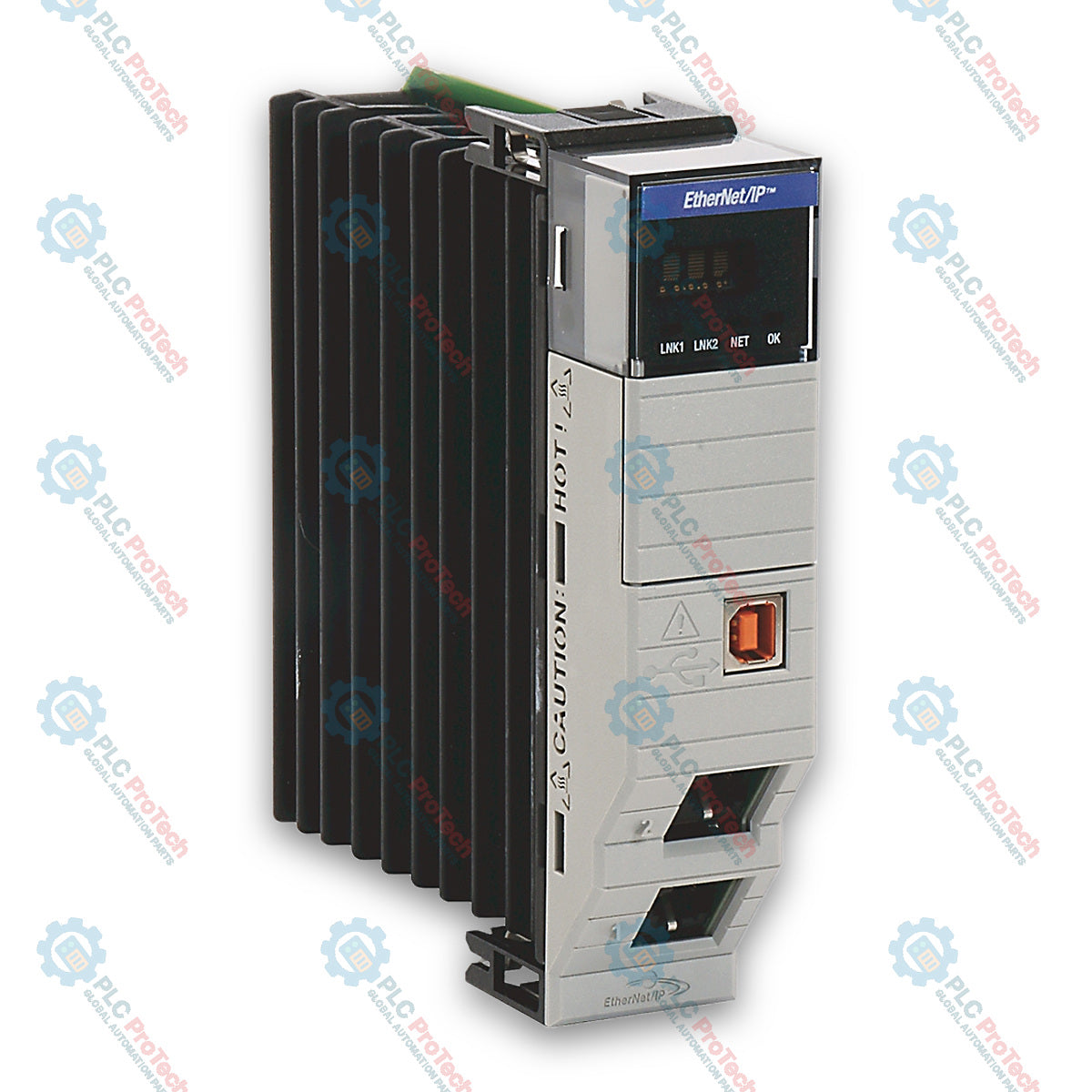

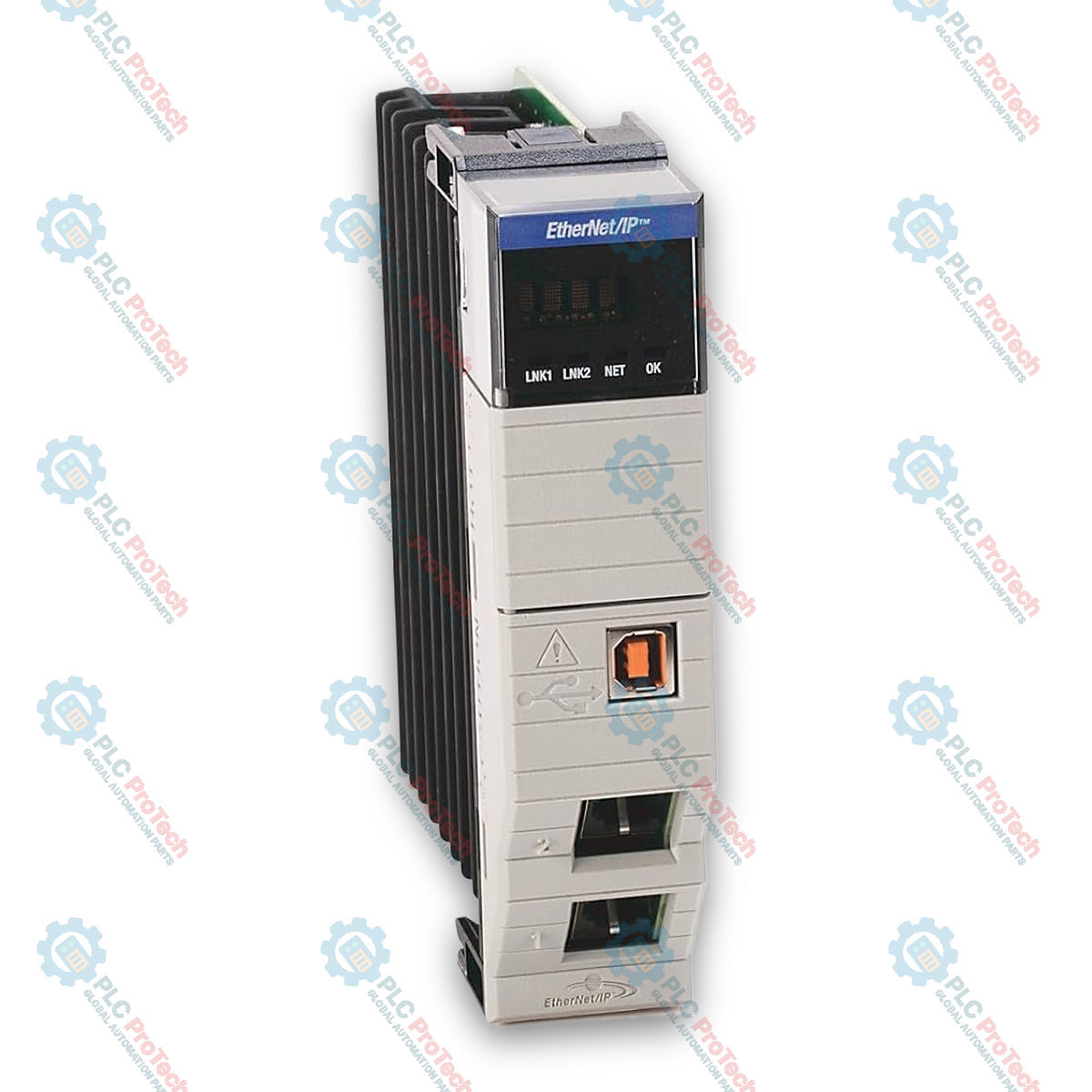

Allen-Bradley 5069-L3100ERM je řídicí jednotka pohybu CompactLogix 5380 určená pro průmyslovou automatizaci a aplikace integrovaného řízení pohybu. Poskytuje 10 MB uživatelské paměti a podporuje integrované řízení pohybu přes EtherNet/IP.
Řídicí jednotka poskytuje dva ethernetové porty pro komunikaci EtherNet/IP a programovací port USB. Její ethernetová rozhraní mohou pracovat v režimu Dual-IP nebo Linear/DLR.
Model 5069-L3100ERM podporuje až 31 místních modulů Compact 5000 I/O s příslušnými verzemi Logix Designer. Podporuje až 180 uzlů EtherNet/IP a 32 os pohonů Integrated Motion konfigurovaných s polohovou regulační smyčkou.
Řídicí jednotka patří do řady řídicích jednotek Logix 5000 a montuje se na lištu DIN. Dokáže monitorovat a řídit místní I/O, vzdálené I/O a zařízení připojená prostřednictvím EtherNet/IP.
| Parametr | Specifikace |
| Výrobce | Allen-Bradley / Rockwell Automation |
| Katalogové číslo | 5069-L3100ERM |
| Řada řídicích jednotek | CompactLogix 5380 |
| Typ řídicí jednotky | Řídicí jednotka pohybu |
| Uživatelská paměť | 10 MB |
| Procesor | Čtyřjádrový |
| Maximální počet místních modulů I/O | 31 s verzí Studio 5000 Logix Designer 30.00.00 nebo novější |
| Maximální počet uzlů EtherNet/IP | 180 s verzí Logix Designer 31 nebo novější |
| Integrované osy pohonů Motion | Maximálně 32, konfigurovaných s polohovou regulační smyčkou |
| Úlohy řídicí jednotky | 32 úloh; průběžné, periodické a událostmi řízené |
| Programy na úlohu | 1000 |
| Parametr | Specifikace |
| Primární průmyslová síť | EtherNet/IP |
| Ethernetové porty | 2 |
| Datové rychlosti Ethernetu | 10 Mb/s, 100 Mb/s, 1 Gb/s |
| Duplexní režim Ethernetu | Pouze plně duplexní |
| Režimy EtherNet/IP | Režim Dual-IP; režim Linear/DLR |
| Podporované síťové topologie | DLR, hvězdicová, lineární |
| Rozhraní USB | USB 2.0 typu B |
| Datová rychlost USB | 12 Mb/s, plná rychlost |
| Funkce USB | Pouze programování, konfigurace, aktualizace firmwaru a online úpravy |
| Parametr | Specifikace |
| Rozsah napětí napájení MOD Power | 18…32V DC |
| Maximální proud napájení MOD Power | 450 mA |
| Náběhový proud MOD Power | 850 mA po dobu 125 ms |
| Maximální jmenovitý proud napájení MOD Power | 10 A |
| Rozsah napětí napájení SA Power | 0…32V DC; 0…240V AC, 47…63 Hz; EX maximálně 125V AC |
| Maximální jmenovitý proud napájení SA Power | 10 A, AC nebo DC |
| Maximální ztrátový výkon | 8,5 W |
| Maximální tepelný rozptyl | 29 BTU/h |
| Počet napájecích cyklů | 80,000 |
| Parametr | Specifikace |
| Montáž | Lišta DIN, pouze vodorovná montáž |
| Kompatibilní lišta DIN | Lišta DIN EN 50022 z chromátované pozinkované oceli, 35 x 7,5 mm |
| Přibližná hmotnost | 0,768 kg (1,693 lb) |
| Kryt | Žádné, provedení s otevřenou konstrukcí |
| Parametr | Specifikace |
| Provozní teplota | 0 °C < Ta < +60 °C (+32 °F < Ta < +140 °F) |
| Teplota při neprovozním stavu | -40…+85 °C (-40…+185 °F) |
| Maximální teplota okolního vzduchu | 60 °C (140 °F) |
| Relativní vlhkost | 5…95 %, bez kondenzace |
| Vibrace při provozu | 5 g při 10…500 Hz |
| Ráz při provozu | 30 g |
| Ráz při neprovozním stavu | 50 g |
| Parametr | Specifikace |
| Žebříkový diagram | Podporováno |
| Strukturovaný text | Podporováno |
| Diagram funkčních bloků | Podporováno |
| Sekvenční funkční diagram | Podporováno |
| Rozhraní | Funkce |
| Ethernetový port 1 | Komunikace EtherNet/IP; podporuje provoz v režimu Dual-IP nebo Linear/DLR |
| Ethernetový port 2 | Komunikace EtherNet/IP; podporuje provoz v režimu Dual-IP nebo Linear/DLR |
| USB 2.0 typu B | Dočasné připojení pro programování, konfiguraci, aktualizace firmwaru a online úpravy |
| Svorkovnice MOD Power | Připojení systémového napájení na straně modulu |
| Svorkovnice SA Power | Připojení systémového napájení na straně snímačů/akčních členů |
Technické údaje společnosti Rockwell Automation zařazují 5069-L3100ERM do certifikační skupiny CompactLogix 5380. Mezi příslušné certifikace patří c-UL-us, CE, UKCA, RCM, ATEX, IECEx, CCC, shoda s EtherNet/IP a shoda s CIP Security. Použitelnost certifikace může záviset na revizi hardwaru a označeních na konkrétním výrobku.
Řada řídicích jednotek CompactLogix 5380 je také certifikována podle normy IEC 62443-4-2:2019 pro vestavěná zařízení až do úrovně schopností zabezpečení 1 (SL-C 1). Nahraný seznam revizí TÜV Rheinland konkrétně zahrnuje 5069-L3100ERM Series A s certifikovanými revizemi firmwaru až do V38.011.
