B&R 7EX470.50-1 B&R řídicí jednotka sběrnice CAN 2003

Přehled produktu

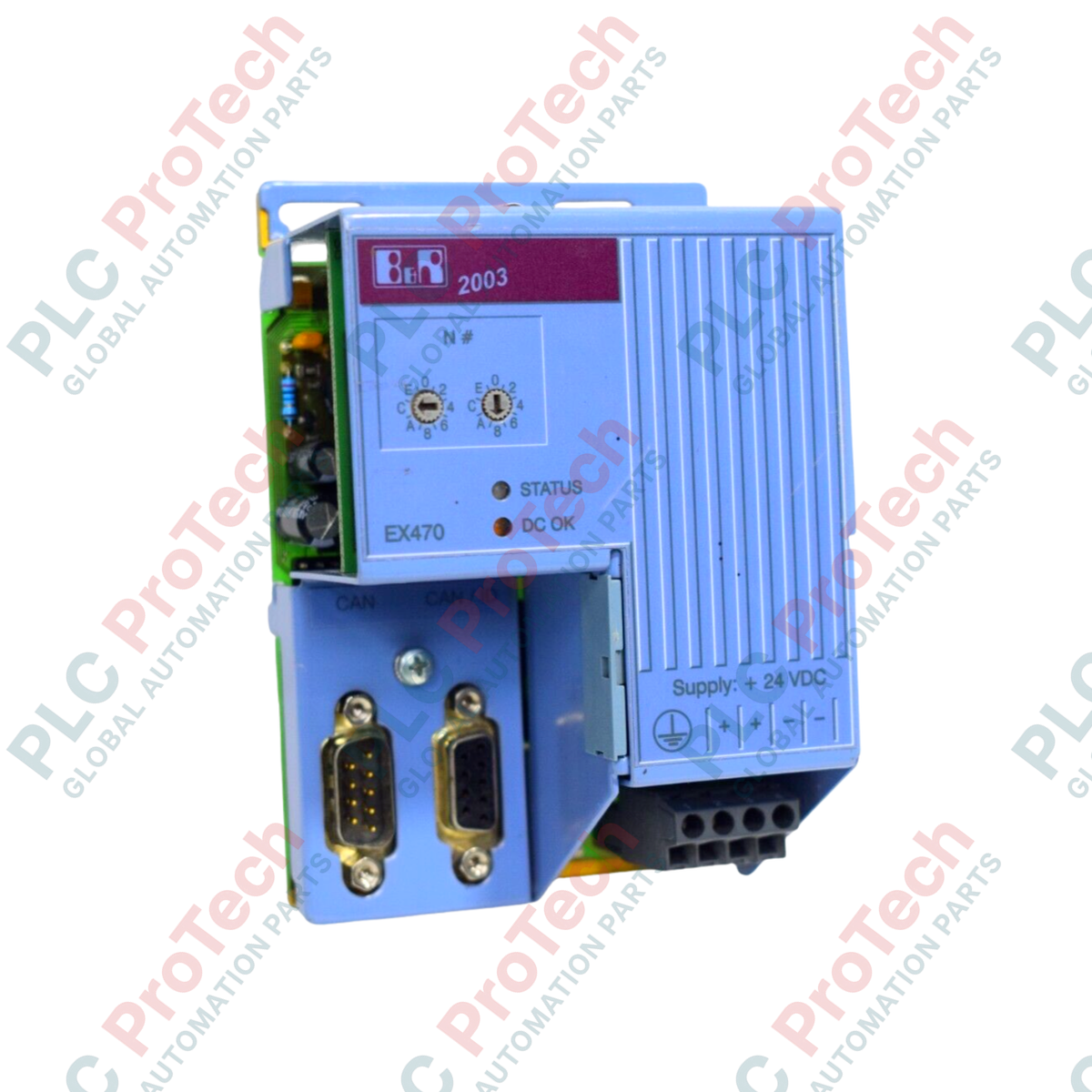

7EX470.50-1 (7EX470.50-1) je modul řadiče sběrnice CAN s podporou síťové komunikace, navržený pro průmyslovou řídicí architekturu řady B&R 2003. Tento modul slouží jako důležitý komunikační most, který prostřednictvím dvou elektricky oddělených rozhraní CAN zajišťuje spolehlivou výměnu dat mezi distribuovanými systémy I/O a hlavním řadičem. Jeho konstrukce klade důraz na nepřetržitý provoz v prostředích s vysokou úrovní rušení, například ve velkokapacitních systémech manipulace s materiálem, automatizované logistice a aplikacích řízení víceosého pohybu, kde je robustní síťová komunikace zásadní pro předcházení prostojům celého systému.

Technická konfigurace

7EX470.50-1 je určen pro vysoce výkonnou integraci do sítě a je vybaven dvěma elektricky oddělenými rozhraními CAN, která zabraňují rušení způsobenému zemními smyčkami. Modul umožňuje přesnou konfiguraci síťových parametrů včetně identifikace uzlu a přenosové rychlosti prostřednictvím integrovaného číselného přepínače umístěného na předním panelu.

Pokud jde o napájení, modul pracuje se standardním napájením 24 VDC (provozní rozsah 18 až 30 VDC). Kromě vlastní spotřeby energie (max. 20 W) funguje také jako uzel distribuce napájení a poskytuje výstupní výkon 14,5 W pro připojené moduly I/O a šroubovací moduly. Integrované napájení zjednodušuje zapojení rozvaděče a zajišťuje trvalé napájení periferních modulů v rámci systému racku 2003.

Technické specifikace

Časté dotazy

K čemu slouží číselný přepínač na modulu?

Číselný přepínač je fyzické rozhraní sloužící k ručnímu nastavení adresy uzlu CAN a přenosové rychlosti sítě. Zajišťuje, aby hlavní systém řadič během uvedení do provozu správně rozpoznal.

Jak elektrické oddělení přispívá k fungování sítě CAN?

Elektrické oddělení chrání komunikační vysílače a přijímače modulu před napěťovými špičkami a rozdíly potenciálů mezi různými uzly sítě. Výrazně tak zvyšuje spolehlivost sítě a předchází poškození portů.

Lze prostřednictvím tohoto modulu řetězit napájení?

7EX470.50-1 poskytuje výstupní výkon 14,5 W sousedním modulům I/O ve stejném racku. Ujistěte se, že celkový příkon připojených modulů tuto hodnotu nepřekračuje.

Co se stane, pokud vstupní napětí klesne pod 18 VDC?

Modul je určen k provozu v rozsahu 18 až 30 VDC. Provoz pod touto hranicí může vést k nestabilní komunikaci, ztrátě synchronizace sítě nebo případnému resetování modulu.

Nejlepší postupy pro instalaci a síťovou komunikaci

• Terminace CAN: Zajistěte, aby byly oba fyzické konce sítě sběrnice CAN zakončeny rezistorem 120 ohmů. Nesprávné zakončení sběrnice často vede k odrazům signálu, které se projevují přerušovanými chybami komunikace nebo stavy „bus off“.
• Výběr kabelu: Používejte kvalitní stíněné kroucené dvojlinky určené konkrétně pro aplikace se sběrnicí CAN. Komunikační kabely neveďte souběžně s vysokonapěťovými vedeními nebo napájecími kabely motorových pohonů, abyste omezili elektromagnetické rušení.
• Uzemnění: V celé síti zachovávejte jednotný systém uzemnění. Přestože jsou rozhraní modulu oddělená, stínění kabelu by mělo být v jednom centrálním bodě připojeno k čistému funkčnímu uzemnění, aby byl zajištěn účinný odvod rušení.
• Shoda přenosové rychlosti: Všechny uzly v síti CAN musí být nastaveny na stejnou přenosovou rychlost. Integrované číselné přepínače používejte pečlivě; nesoulad přenosových rychlostí zabrání připojení modulu do sítě a může způsobit chybové rámce na sběrnici.
