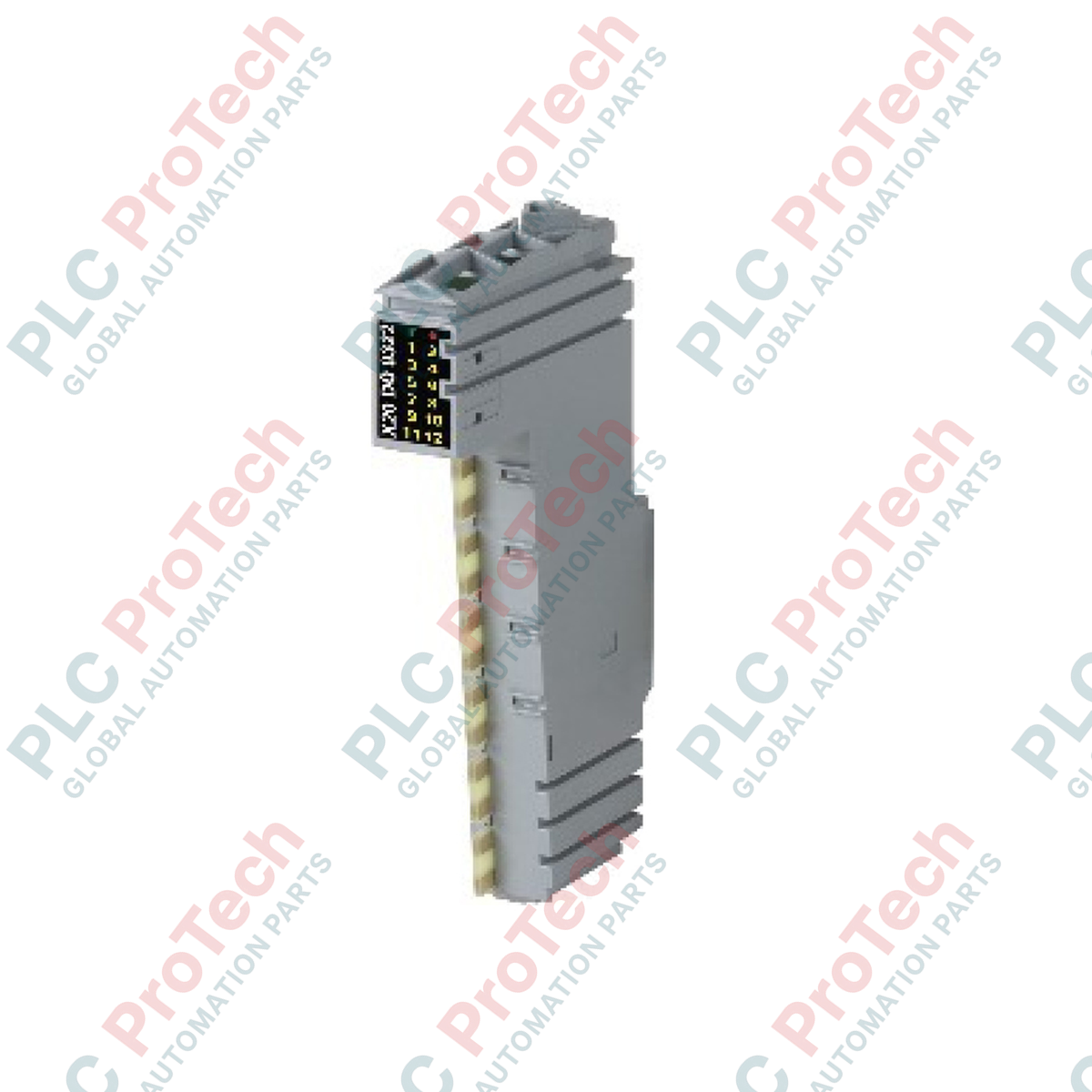

B&R X20DO9322 digitální výstupní modul X20, 12 kanálů

Přehled produktu

X20DO9322 (X20DO9322) je vysokohustotní modul digitálních výstupů navržený pro systém B&R X20, který poskytuje 12 diskrétních kanálů pro 24VDC připojení s 1 vodičem. Tento modul je klíčovou součástí pro řízení akčních členů, elektromagnetických ventilů a indikačních světel v synchronizovaných průmyslových prostředích. Modul X20DO9322 využívá kompaktní konstrukci jednotky X20 o šířce 12,5 mm a nabízí vysokou hustotu výstupů s celkovou jmenovitou proudovou kapacitou 6 A. Je široce využíván v modulární konstrukci strojů, montážních linkách a vysokorychlostních balicích systémech, kde jsou pro zachování maximální provozní efektivity a minimalizaci prostojů nezbytné spolehlivé spínání a integrovaná diagnostika.

Technická konfigurace

Hardwarová konstrukce modulu se zaměřuje na dodávku vysokého proudu a komplexní monitorování stavu v provedení s malými rozměry.

• Hustota 12 kanálů: Poskytuje velký počet řídicích bodů v jedné jednotce o šířce 12,5 mm a je optimalizován pro zapojení s 1 vodičem, kde je společný zpětný vodič řešen samostatným modulem rozvodu potenciálu.

• Výstup s vysokým proudem: Každý kanál podporuje jmenovitý proud 0,5 A, přičemž celková kapacita modulu činí 6 A, což umožňuje současný provoz několika průmyslových zátěží s vysokým odběrem.

• Diagnostické monitorování: Obsahuje samostatné LED indikátory funkcí I/O pro každý kanál a také indikátory stavu modulu a provozního stavu, což umožňuje rychlé lokální odstraňování problémů.

• Nízké zatížení sběrnice: Efektivní interní řízení napájení se spotřebou ze sběrnice pouze 0,26 W zajišťuje minimální zatížení napájecího rozpočtu linky X2X.

Technické specifikace

Časté dotazy

Co znamená požadavek na „připojení s 1 vodičem“ u modulu X20DO9322?

Konstrukce s 1 vodičem znamená, že modul poskytuje výstupní signál 24 VDC pro každý kanál, ale neposkytuje samostatnou svorku 0 VDC pro každou jednotlivou zátěž. Zpětná cesta 0 VDC musí být řešena externě, obvykle pomocí modulu rozvodu potenciálu X20PD.

Jak ovlivňuje celkový jmenovitý proud 6 A návrh mého systému?

Přestože každý kanál zvládne 0,5 A, součet proudů všech kanálů nesmí překročit 6 A. Pokud používáte všech 12 kanálů současně při plné zátěži 0,5 A, modul pracuje na své hranici. U aplikací s vysokým pracovním zatížením zajistěte, aby napájecí zdroj napájející modul dokázal tento proud dlouhodobě dodávat.

Jaké diagnostické informace jsou k dispozici prostřednictvím LED indikátorů?

Modul poskytuje vizuální zpětnou vazbu pro každý z 12 výstupů. Trvale svítící zelená LED signalizuje, že je výstup aktivní. LED „Stav modulu“ indikuje komunikační chybu s řadičem sběrnice nebo nesoulad konfigurace.

Průvodce instalací a implementací pro techniky

• Přívod potenciálu a ochrana: Zajistěte, aby externí napájení 24 VDC pro stanici X20 bylo správně jištěno pojistkou. Protože modul může spínat až 6 A, musí být napájecí vodiče správně dimenzovány, aby se zabránilo poklesům napětí, které by mohly ovlivnit logické úrovně citlivých snímačů na stejné sběrnici.

• Potlačení induktivní zátěže: Při spínání induktivních součástí, jako jsou velké stykače nebo elektromagnetické ventily, vždy použijte u zátěže ochranné diody nebo RC členy. Zabráníte tak tomu, aby přechodové jevy s vysokým napětím způsobené zpětnou elektromotorickou silou předčasně opotřebovávaly tranzistorové výstupy nebo vnášely rušení do linky X2X.

• Tepelné hledisko: Při provozu s maximálním celkovým proudem 6 A bude modul vytvářet vnitřní teplo. Dodržujte stanovenou svislou volnou vzdálenost (obvykle 30 mm) nad a pod jednotkou X20, aby bylo umožněno konvekční proudění vzduchu. Pro maximální odvod tepla se doporučuje vodorovná montáž.

• Výběr svorkovnice: Modul X20DO9322 vyžaduje 12pólovou svorkovnici (např. X20TB12). Zajistěte, aby byla svorkovnice zcela zasunuta do modulu a zajišťovací páčky byly upevněny, aby se v prostředí s vysokými vibracemi zabránilo přerušovanému kontaktu.
