Beckhoff CP3918-0000 řady CP39xx – vícedotykový ovládací panel s úhlopříčkou 18,5 palce

SKU CP3918-0000

Skladem

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: CP3918-0000
Country of origin:Germany
Product Type: Průmyslové řídicí panely
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

Popis

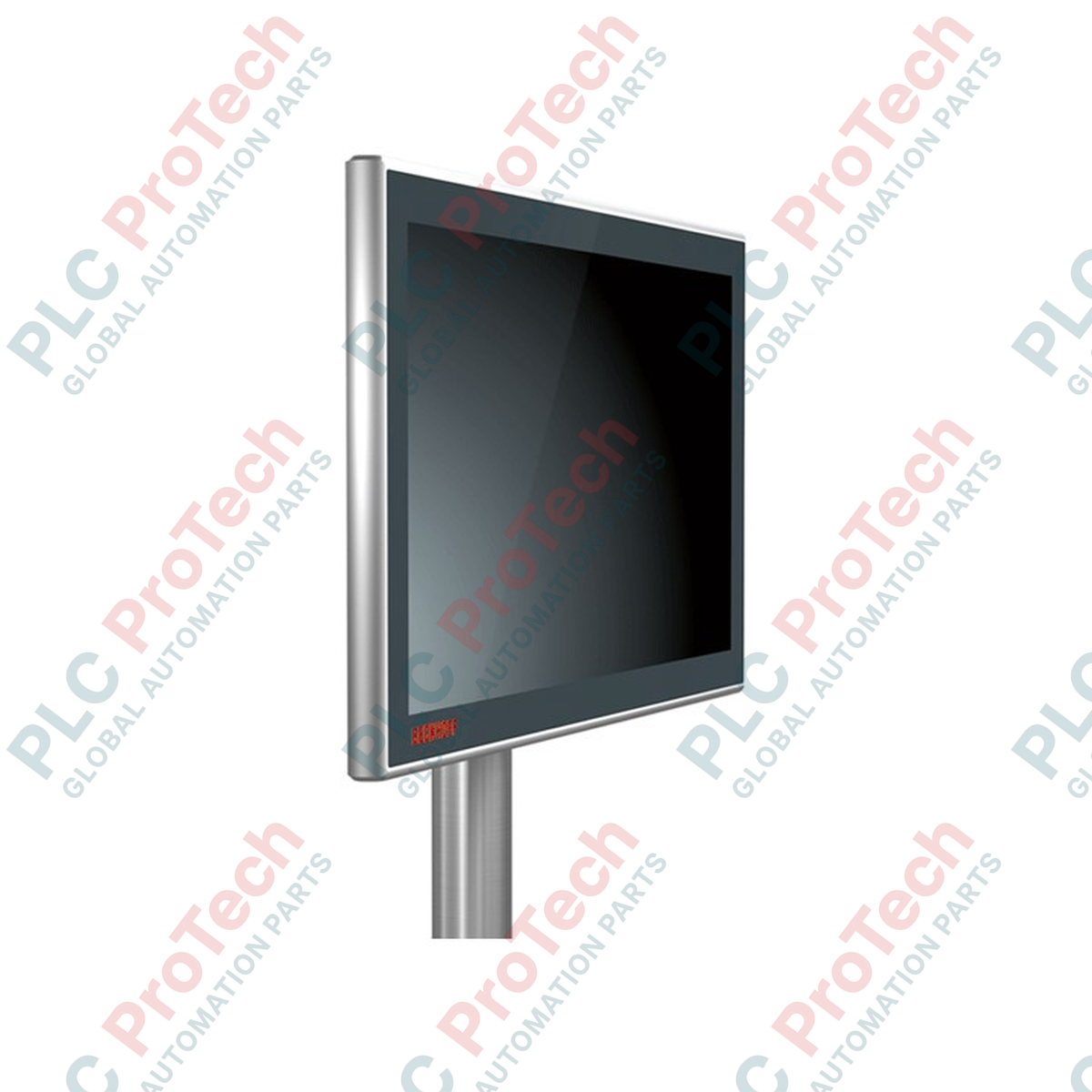

Zařízení Beckhoff CP3918-0000 je navrženo pro vysoce výkonnou vizualizaci přímo na úrovni stroje a kombinuje širokoúhlý displej s úhlopříčkou 18,5 palce s robustními technologiemi vícedotykového ovládání. Tato jednotka funguje jako průmyslový zobrazovací terminál a využívá přenosové standardy DVI-E a USB-E 2.0, které umožňují spolehlivé vzdálené ovládání ze vzdálenosti až 50 metrů od průmyslového počítače (IPC). Ovládací panel s odolným pouzdrem s krytím IP65 ze všech stran zvládá náročné fyzické prostředí a současně zachovává přesnou citlivost kapacitního snímání více prstů.

Klíčové vlastnosti

Displej s vysokým rozlišením: Obrazovka s úhlopříčkou 18,5 palce pracuje v širokoúhlém rozlišení 1366 × 768 pro detailní zobrazení procesní grafiky.
Rozšířená konektivita: Integrované porty DVI-E a USB-E 2.0 podporují čistý přenos signálu a vysokorychlostní přenos dat až na vzdálenost 50 metrů bez zhoršení signálu.
Průmyslová ochrana: Kompletní utěsnění podle IP65 ze všech stran, hliníkové pouzdro s robustním skleněným čelním panelem chrání před vlhkostí, prachem a kontaminací částicemi.
Vícedotykové rozhraní: Senzorová technologie projektované kapacitní dotykové vrstvy (PCT) podporuje sledování více prstů a ovládání složitých gest.
Flexibilní montáž: Vybaveno standardním adaptérem montážního ramene kompatibilním s montážními systémy s trubkou o průměru 48 mm.

Použití

Distribuované topologie IPC: Ideální pro sestavy, kde je počítač IPC v rozváděčové skříni umístěn vzdáleně, aby bylo hlavní zařízení chráněno před fyzickými riziky výrobní haly.
Automatizace těžkých strojů: Přímé nasazení v robotických buňkách, na montážních linkách automobilů a u frézovacích strojů.
Hygienické řízení procesů: Vhodné pro moderní balicí a farmaceutické linky vyžadující čisté, snadno otíratelné skleněné čelní panely bez spár.

Technické specifikace

Parametr specifikace	Technická specifikace / hodnota
Výrobce	Beckhoff Automation
Označení modelu	CP3918-0000
Velikost displeje a poměr stran	18,5 palce (širokoúhlý poměr stran 16:9)
Rozlišení	1366 × 768 pixelů
Dotyková technologie	Projektovaná kapacitní dotyková technologie (PCT) s podporou vícedotykového ovládání
Standard rozhraní	DVI-E a USB-E 2.0
Maximální délka kabelu	50 metrů
Provozní napětí	24 V DC (−15 % / +20 %)
Stupeň krytí	IP65 (ze všech stran)
Provozní teplota	0 až 55 °C
Konstrukce pouzdra	Hliníkové pouzdro s předním panelem z vrstveného bezpečnostního skla
Montážní připojení	4× závitový otvor M6 (rozteč 100 × 100 mm) / adaptér pro trubku 48 mm
Přepravní hmotnost (vypočtená)	5,0 kg (11,0 lb)

Připojení a rozhraní

Port / připojovací konektor	Popis signálu / rozhraní
Vstup napájení 24 V DC	Třípinové připojení (+24 V, 0 V, funkční uzemnění)
Konektor DVI-E	Průmyslový vstup DVI-D z vysílače počítače přes prodloužené vedení
Konektor USB-E 2.0	Průmyslový konektor USB-E 2.0 typu B pro zpětný přenos dotykových signálů a připojení periferií
Externí porty USB	Porty USB s krytím IP65 pro připojení externích flash disků a periferií

Empirické technické poznatky

Alternativní modely a kompatibilita

Ovládací panel CP3918-0000 funguje výhradně jako zobrazovací a dotykový terminál bez integrovaného procesoru nebo operačního systému. Integrace s hostitelským systémem vyžaduje specializovanou vysílací jednotku na straně počítače, například CU8801 (prodlužovač USB-E-2.0), nebo ekvivalentní moduly PCIe Beckhoff. Pokud architektura vašeho stroje zahrnuje lokální počítač, zvažte přechod na řadu CP2918, která nabízí základní desky s integrovaným ovládáním jedním nebo více dotyky.

Úskalí použití a technické poznámky

Při pokládání prodloužených kabelů DVI-E a USB-E až na hranici 50 metrů zabraňte vytváření ostrých ohybových smyček uvnitř kabelových nosičů. Útlum signálu a problémy s jitterem mohou narušit matici sledování dotyků PCT, pokud jsou vysoce flexibilní pohyblivé kabely používány za hranicí jejich jmenovité životnosti. Dále se vyhněte kaskádovému zapojení externích rozbočovačů USB na straně terminálu displeje, protože by mohlo dojít k překročení časových limitů USB při prodlouženém vedení o délce 50 metrů.

Tipy pro uvedení do provozu a zapojení

Aby se zabránilo „fantomovým dotykům“ nebo nestabilnímu chování myši způsobenému měniči s proměnnými otáčkami (VSD) a dalšími zdroji vysokofrekvenčního rušení na rámu stroje, zajistěte, aby adaptér montážního ramene měl přímé měděné uzemnění s nízkou impedancí připojené k hlavnímu systémovému uzemnění. K zachování integrity signálu používejte stíněné hybridní kabely Beckhoff DVI-E/USB-E zakončené z výroby.

Pokyny k instalaci

KRITICKÉ VAROVÁNÍ: Před připojením nebo odpojením kabelů DVI-E, USB-E či napájecích kabelů odpojte všechny primární a pomocné zdroje napájení 24 V DC. Připojování a odpojování datových vedení průmyslového displeje za provozu může způsobit přechodové proudové špičky v zemních smyčkách, které mohou trvale poškodit citlivé interní řídicí desky.

1

Namontujte ovládací panel na konstrukci adaptéru pro trubku o průměru 48 mm. Ověřte, že jsou 4 závitové šrouby M6 utaženy předepsaným utahovacím momentem 4,5 Nm.

2

Připojte vedení funkčního uzemnění přímo ze svorky montážního bloku k referenční sběrnici uzemnění stroje.

3

Protáhněte kabely DVI-E a USB-E středem montážní trubky, vyhněte se ostrým ohybům a bezpečně zajistěte kruhové konektory IP65 v příslušných portech.

4

Připojte třípinový konektor napájecího zdroje 24 V DC a před přivedením napětí ověřte polaritu.

FAQ

Může CP3918-0000 fungovat přímo bez hostitelského počítače?

Ne, jedná se o pasivní displej a ovládací panel s podporou vícedotykového ovládání. Vyžaduje připojení k hostitelskému průmyslovému počítači vybavenému vhodným vysílačem DVI/USB, například modulem CU8801, který zpracovává výstup displeje a řídicí signály.

Jaká je maximální vzdálenost, ve které lze panel nainstalovat od rozvaděče?

Díky integrované komunikační technologii Beckhoff DVI-E a USB-E 2.0 může být CP3918-0000 umístěn až 50 metrů od průmyslového počítače, aniž by docházelo ke zkreslení obrazu nebo zpoždění dotykového ovládání.

Jak chráníte projektivní kapacitní dotykový snímač před rušením ve výrobní hale?

Od montážního ramene přímo k šasi stroje musíte vytvořit uzemnění s nízkou impedancí. Tím odvedete vysokofrekvenční soufázový šum od mřížky PCT a zabráníte falešným nebo samovolným dotykovým signálům.

Co se stane, pokud se místo prodloužených kabelů Beckhoff použijí standardní kabely DVI nebo USB?

Standardní kabely nebudou fungovat nad rámec běžných limitů vzdálenosti USB/DVI (obvykle 5 metrů). Pro vzdálenosti až 50 metrů jsou nutné speciální hybridní kabely Beckhoff s prodlouženou délkou, navržené pro vysokofrekvenční útlum.
