Popis

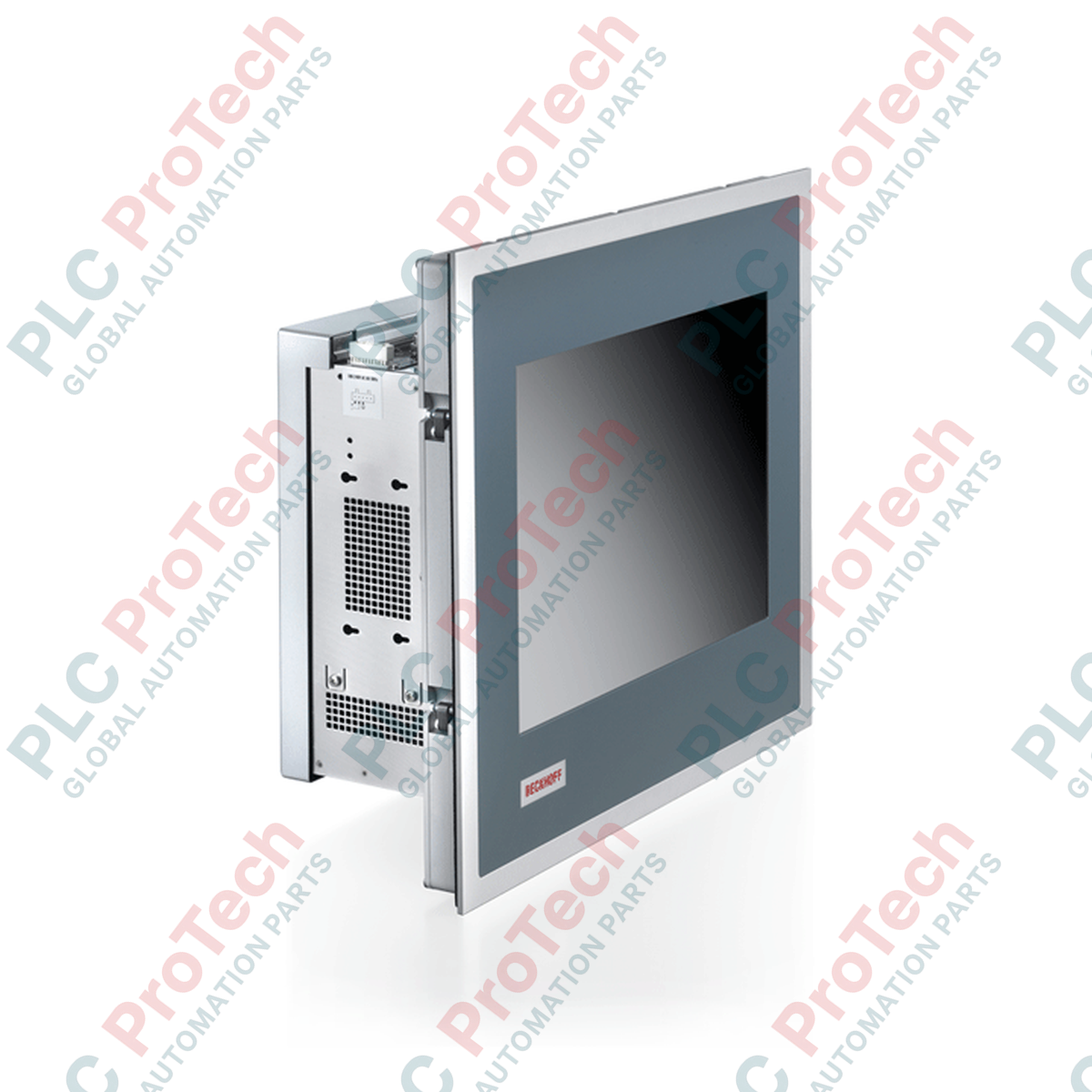

BECKHOFF CP6522-0002-0080 je průmyslový vestavný panelový počítač určený k montáži přímo do dveří rozváděčů nebo ovládacích pultů. Je vybaven integrovaným 15palcovým displejem TFT s rozlišením 1024 × 768 pixelů, který poskytuje jasné zobrazení pro sledování strojů a úlohy rozhraní člověk–stroj (HMI). Tato jednotka spojuje technologii průmyslového displeje se skříní základní desky ATX umístěnou na zadní straně a poskytuje stabilní výpočetní výkon i hardwarovou rozšiřitelnost v jediném systému.

Přední strana čelního panelu BECKHOFF CP6522-0002-0080 je navržena pro náročná výrobní prostředí a nabízí ochranu proti vniknutí na úrovni IP65, která ji chrání před prachem a stříkající vodou. Zadní část tvoří 7slotová skříň ATX s krytím IP20, která zůstává chráněna uvnitř rozváděče. Bezpečnou fyzickou instalaci zajišťují integrované výsuvné upínací páky, které umožňují rychlou montáž bez rizika, že by do skříně spadly uvolněné mechanické součásti.

Interní architektura podporuje základní desky průmyslových počítačů s integrovanými síťovými rozhraními, několika porty USB a rozšiřitelnými sloty PCI/PCIe. Tato konstrukce umožňuje uživatelům integrovat funkční karty komunikačních rozhraní, hardwarové moduly průmyslové sběrnice a různá úložná řešení podle konkrétních požadavků aplikace.

Funkce

• Integrovaný 15palcový aktivní displej s nativním rozlišením 1024 × 768 pixelů.
• Průmyslový design předního panelu s čelní ochranou proti vniknutí na úrovni IP65.
• 7slotová skříň ATX s ochranou IP20 na zadní straně.
• Rychlá montáž do rozvaděče pomocí integrovaných výsuvných upínacích pák.
• Široký rozsah provozních teplot podporující nepřetržitý provoz při okolní teplotě od 0 do 55 °C.
• Integrované dva gigabitové ethernetové porty pro síťové připojení.

Aplikace

• HMI a vizualizační terminály v rozvaděčích.
• Rozhraní řídicích jednotek na úrovni strojů v automatizované výrobě.
• Systémy monitorování procesů a průmyslového sběru dat.
• Vizualizace montážní linky a dohledové řízení.

Technické specifikace

Pokyny k instalaci

1. Ověřte, že model výrobku CP6522-0002-0080 odpovídá dokumentaci vašeho hardwarového projektu.
2. Před instalací odpojte a zbavte napětí všechny elektrické zdroje napájející rozvaděč.
3. Připravte výřez v panelu podle oficiálních rozměrových výkresů pro 15palcový přední panel.
4. Vložte vestavěný panelový počítač do výřezu z přední strany a zkontrolujte, zda je obvodové těsnění správně usazené.
5. Ze zadní strany panelu upevněte skříň na místě pomocí integrovaných výsuvných upínacích pák. Nepoužívejte nadměrnou sílu.
6. Připojte zemnicí vodič/PE k určené zemnicí svorce na kovovém šasi.
7. Před přivedením systémového napětí připojte napájecí, komunikační a rozhranové kabely.
