Popis

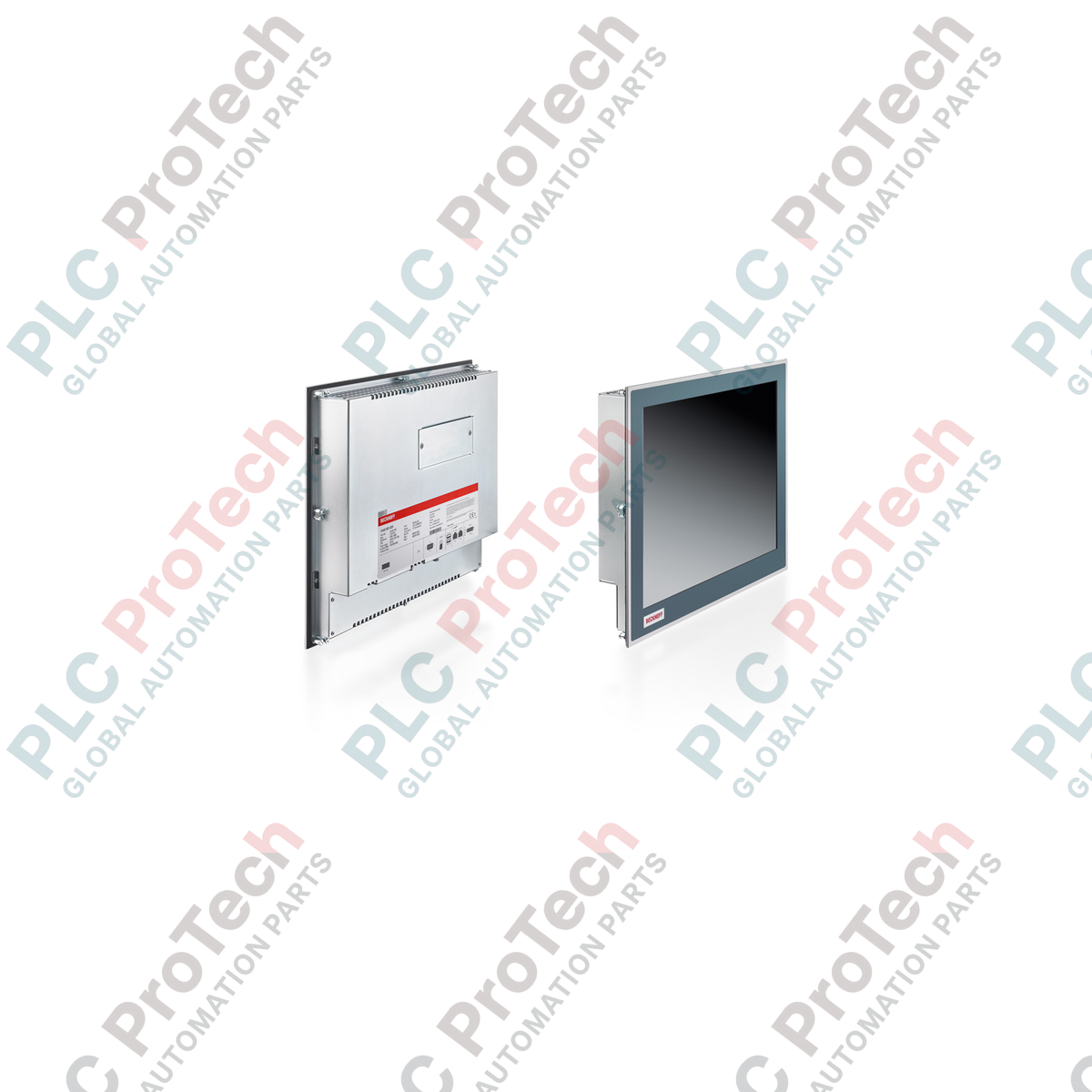

BECKHOFF CP6601-0000-0020 je kompaktní vestavný panelový počítač bez ventilátoru navržený pro vysoce efektivní řízení, monitorování a vizualizaci HMI na úrovni stroje. Tento průmyslový řídicí systém hladce integruje kvalitní 12palcový TFT displej s rozlišením SVGA 800 × 600 pixelů a rezistivní dotykovou obrazovku pro ovládání jedním prstem, která obsluze v náročných provozních podmínkách poskytuje intuitivní a spolehlivé fyzické rozhraní.

Základem procesorové jednotky je procesor ARM Cortex-A8 pracující na frekvenci 1 GHz, osazený na základní desce formátu 3½ palce. S pamětí 1 GB DDR3 RAM a vyhrazeným slotem microSD pro rozšiřitelnou polovodičovou paměť Flash poskytuje systém pohotový lokální provoz. Pro zajištění bezpečnosti dat v nestabilních průmyslových prostředích je řídicí jednotka vybavena 128KB nevolatilní pamětí NOVRAM pro trvalé ukládání parametrů při náhlých výpadcích napájení.

Mechanické provedení je navrženo pro montáž do panelu a vyznačuje se robustním hliníkovým předním panelem a zadním krytem z ocelového plechu. Instalaci usnadňují integrované výsuvné upínací páčky, které eliminují volné montážní součásti. Konektivita zahrnuje integrovaný Ethernet a vyhrazené porty EtherCAT spolu se dvěma rozhraními USB 2.0 a sériovými rozhraními, díky čemuž je hardware univerzální a připravený na moderní průmyslové komunikační architektury.

Vlastnosti

• Energeticky úsporný procesor ARM Cortex-A8 s frekvencí 1 GHz pro spolehlivý nepřetržitý provoz bez ventilátoru.
• 12palcový displej SVGA TFT s rezistivním dotykovým ovládáním jedním prstem.
• Systémová paměť 1 GB DDR3 a vyhrazený slot pro paměťovou kartu microSD.
• 128KB nevolatilní paměť NOVRAM zabraňující ztrátě kritických dat.
• Duální síťová architektura s Ethernetem 10/100BASE-T a integrovaným rozhraním EtherCAT.
• Integrovaný 1sekundový UPS napájený z hlavního zdroje 24 V DC.
• Odolný hliníkový přední panel s krytím IP65 a zadní skříní z ocelového plechu s krytím IP20.

Aplikace

• Vizualizace na úrovni stroje a místní ovládací rozhraní HMI.
• Distribuované řídicí uzly PLC využívající architektury runtime TwinCAT.
• Řízení pohybu v reálném čase a rozhraní síťového masteru prostřednictvím EtherCAT.
• Vestavěné získávání dat a směrování přes protokolovou bránu.

Technické specifikace

Obecné

Výkon a zpracování

Displej a rozhraní

Elektrické vlastnosti a konektivita

Mechanické a environmentální vlastnosti

Pokyny k instalaci

1. Před montáží nebo servisem Panel PC se ujistěte, že všechny elektrické napájecí zdroje jsou zcela odpojeny od napětí.
2. Připravte výřez v řídicím rozvaděči přesně podle rozměrů určených pro kryt displeje s úhlopříčkou 12 palců.
3. Panel PC opatrně vložte z přední strany do výřezu a zkontrolujte, že vnější těsnění leží zcela rovně na montážní desce, aby bylo zachováno krytí IP65.
4. Výsuvné upínací páčky integrované v zařízení vysuňte zezadu a zajistěte je, aby bylo zařízení upevněno bez volných montážních šroubů.
5. Kabel napájení 24 V DC připojte k určené napájecí svorkovnici a ověřte správnou polaritu.
6. Síťová, USB a sériová rozhraní připojte pomocí stíněných kabelů určených k omezení elektromagnetického rušení.
7. Ověřte uzemnění systému vytvořením přímého spojení mezi svorkou uzemnění šasi a zadní sběrnicí hlavního řídicího rozvaděče.
