Popis

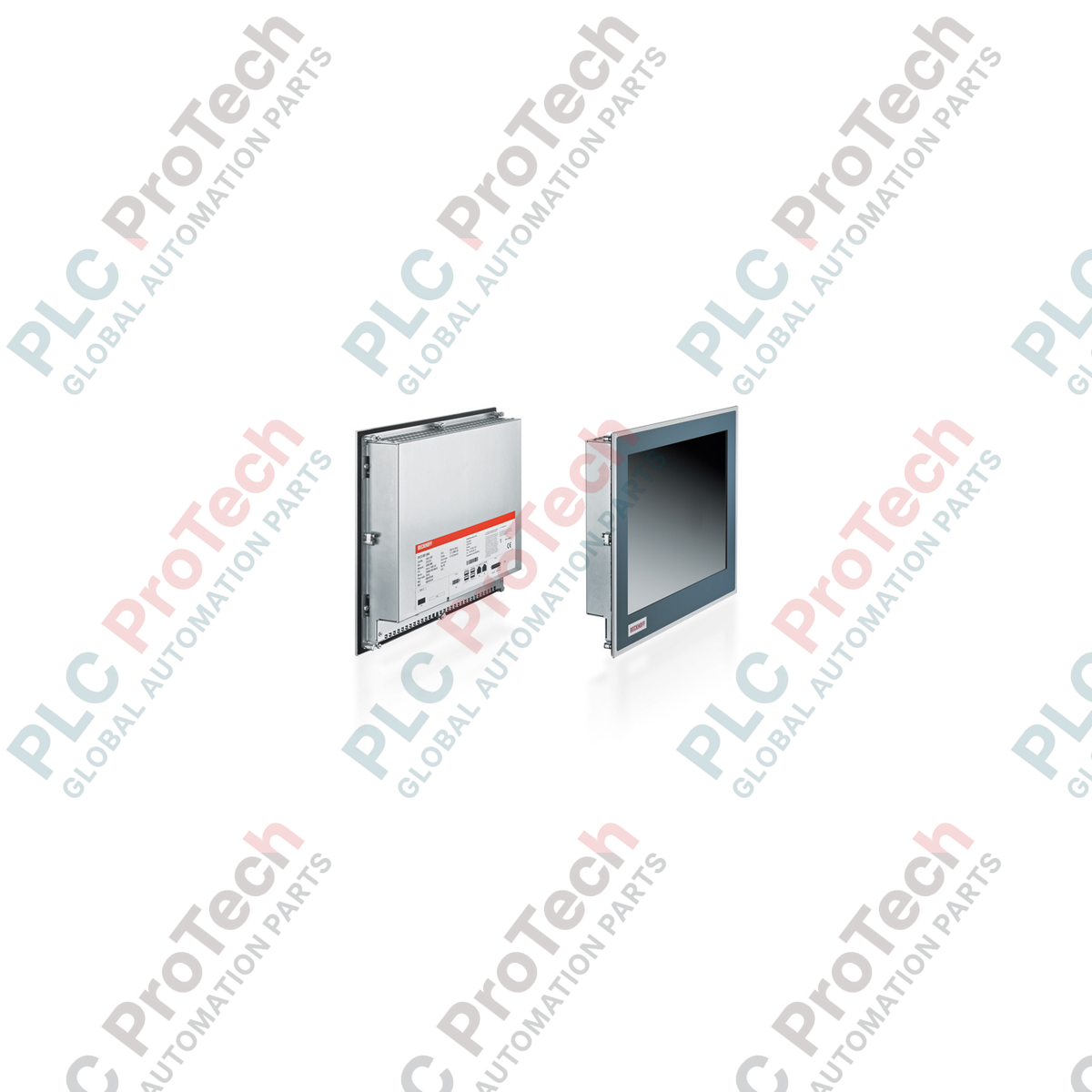

BECKHOFF CP6721-0002-0060 je průmyslový vestavný Panel PC ekonomické třídy určený k prostorově úsporné instalaci do rozvaděče. Tato jednotka klade důraz na funkční efektivitu a konstrukční odolnost a integruje 12palcový TFT displej s rozlišením SVGA 800 × 600 a analogový odporový dotykový displej ovládaný jediným prstem. Slouží jako spolehlivé rozhraní člověk–stroj (HMI) pro různé úlohy vizualizace a řízení na úrovni stroje.

Zařízení je vybaveno energeticky úsporným procesorem Intel Atom x5 (spojeným s konfigurací -0060) a pracuje bez ventilátoru, což zvyšuje mechanickou odolnost v náročných průmyslových prostředích. Jeho konstrukce se skládá z odolného hliníkového předního panelu a zadního krytu z ocelového plechu, navržených tak, aby při správné montáži do výřezu panelu rozvaděče odolaly vibracím, prachu a vlhkosti.

BECKHOFF CP6721-0002-0060 funguje efektivně jako samostatný řídicí systém nebo jako vizualizační klient v síti řízené systémem TwinCAT. Integrovaná standardní rozhraní – včetně dvou gigabitových ethernetových portů, připojení USB a slotu pro úložiště CFast – zajišťují spolehlivé připojení k zařízení v terénu, místním sítím a energeticky nezávislým úložným médiím.

Funkce

• Integrovaný 12palcový TFT displej s jasným rozlišením SVGA 800 × 600 pixelů.
• Analogové odporové dotykové rozhraní ovládané jediným dotykem pro intuitivní obsluhu.
• Bezventilátorový provoz s využitím energeticky úsporné vícejádrové procesorové technologie Intel Atom.
• Robustní mechanická konstrukce s hliníkovým předním rámečkem a zadním krytem z ocelového plechu.
• Ochrana přední strany se stupněm krytí IP65 a zadní strany se stupněm krytí IP20.
• Praktická montáž do rozvaděče pomocí integrovaných výsuvných upínacích pák.
• Dva integrované ethernetové porty RJ45 100/1000BASE-T pro flexibilní komunikaci.
• Integrovaný slot pro kartu CFast pro spolehlivé polovodičové úložiště.

Použití

• Obsluha na úrovni strojů a vizualizace HMI ve výrobních linkách průmyslových podniků.
• Kompaktní řídicí úlohy využívající runtime software TwinCAT.
• Operátorské panely pro automatizaci procesů a průmyslový monitoring.
• Funkce lokálního sběru dat a komunikační brány.

Technické specifikace

Pokyny k instalaci

1. Ověřte, zda štítek výrobku odpovídá přesnému označení modelu CP6721-0002-0060 před zahájením instalace.
2. Odpojte všechny zdroje napájení řídicího rozváděče a příslušných zařízení v terénu.
3. Připravte výřez v řídicím rozváděči přesně podle rozměrových specifikací BECKHOFF pro kryty 12palcových Panel PC.
4. Zkontrolujte přední těsnicí vložku a ujistěte se, že je čistá, neporušená a správně zarovnaná, aby bylo zajištěno krytí IP65 na přední straně.
5. Vložte Panel PC zepředu do výřezu a poté jej zezadu upevněte rovnoměrným utažením integrovaných výsuvných upínacích páček.
6. Zajistěte nízkoimpedanční uzemňovací cestu ze zadní svorky PE šasi k ochrannému uzemnění rozváděče.
7. Před zapnutím systému připojte kabeláž rozhraní (Ethernet, USB) a ověřte polaritu napájecího zdroje 24 V DC.
