Popis

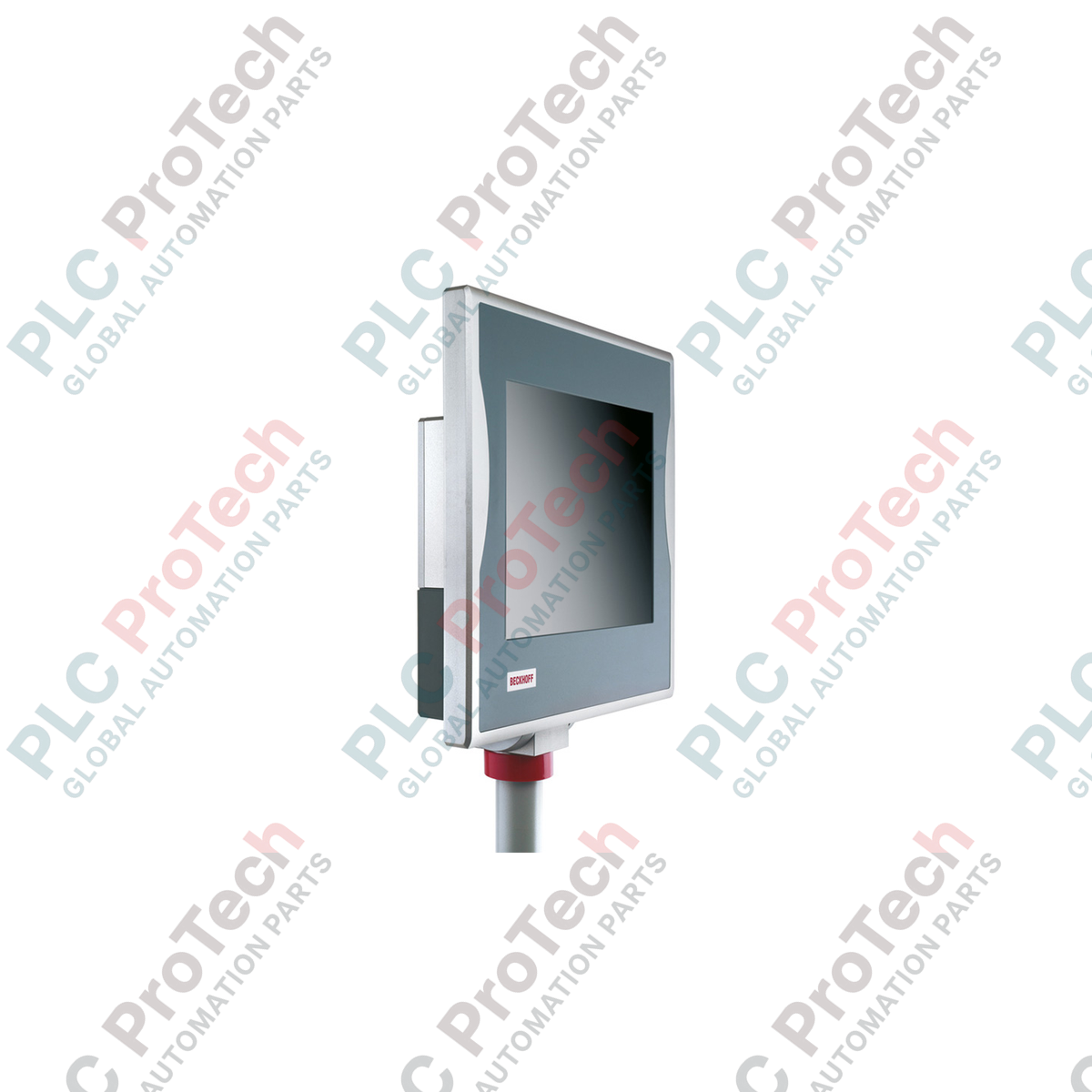

BECKHOFF CP7201-0001-0060 je průmyslový panelový počítač Economy určený k instalaci na montážní rameno. Kombinací vizuálního rozhraní ovládacího panelu s kompaktním integrovaným průmyslovým počítačem funguje toto zařízení jako výkonné rozhraní člověk–stroj (HMI) pro řízení, monitorování a vizualizaci na úrovni stroje. Je umístěno v robustním, zcela uzavřeném hliníkovém pouzdře a navrženo pro spolehlivý provoz v náročných výrobních prostředích.

Hardwarová architektura zařízení BECKHOFF CP7201-0001-0060 vyvažuje výpočetní výkon a tepelnou účinnost. Využívá pasivní chladicí strukturu založenou na kanálech odvádějících teplo, které se nacházejí mezi ovládacím panelem a integrovaným počítačem. Interní ventilátor zajišťuje rovnoměrné rozložení tepla do všech vnějších stěn pouzdra a omezuje vznik lokálních horkých míst. Systém je určen k přímé instalaci na stroj a bezproblémově se integruje se standardizovanými trubkami montážních ramen Rittal a Rolec o průměru 48 mm.

Konektivita je optimalizována pro průmyslové sítě díky integrovaným ethernetovým rozhraním. Prostor pro kabeláž je navržen pro umístění až šesti průmyslových konektorů s krytím IP65 a umožňuje bezpečné připojení napájení a dat bez narušení ochrany před okolními vlivy. Kompaktní základní deska podporuje vysokorychlostní paměť DDR4 RAM, úložiště typu flash (CFast nebo SSD) a standardní napájení 24 V DC, což z ní činí ideální hardwarovou platformu pro automatizační software TwinCAT a průmyslové aplikace založené na systému Windows.

Funkce

• Kompletní krytí IP65 chrání veškerou interní elektroniku před prachem, nečistotami a stříkající vodou.
• Robustní hliníkové pouzdro speciálně optimalizované pro instalaci na montážní rameno.
• Otočný adaptér montážního ramene kompatibilní se standardními trubkovými systémy o průměru 48 mm (Rittal/Rolec), s možností montáže z horní i spodní strany.
• Pasivní tepelná konstrukce využívající integrovanou strukturu chladiče v kombinaci s interním cirkulačním ventilátorem.
• Integrovaná dvojice ethernetových rozhraní 100/1000BASE-T pro průmyslovou komunikaci s vysokou propustností.
• Vyhrazený prostor pro kabeláž podporuje až šest externích konektorů s krytím IP65.
• Kompaktní architektura základní desky podporující vysoce spolehlivou paměť DDR4 a konfigurace s SSD úložištěm.

Použití

• Přímá vizualizace HMI na úrovni stroje a ovládání obsluhou na automatizovaných výrobních linkách.
• Ovládací terminály na montážních ramenech v provozech zpracování, balení a montáže.
• Decentralizované monitorování a řízení procesů v architekturách řízení v reálném čase TwinCAT.
• Nasazení průmyslových počítačů vyžadující fyzické oddělení od rozváděčových skříní.

Technické specifikace

Pokyny k instalaci

1. Ujistěte se, že zvolený systém montážního ramene a jeho konstrukční podpěry jsou dimenzovány na hmotnost zařízení BECKHOFF CP7201-0001-0060.
2. Před zahájením mechanické nebo elektrické instalace odpojte všechny příchozí elektrické spoje od napětí.
3. Bezpečně upevněte otočný adaptér na trubku montážního ramene Rittal nebo Rolec o průměru 48 mm a veďte kabeláž trubkou podle uvedených pokynů.
4. Zajistěte kolem všech stran skříně počítače minimálně 20 cm (7,9 palce) volného prostoru bez překážek, aby byla zajištěna dostatečná cirkulace vzduchu přirozeným prouděním.
5. Připojte jmenovité napájení 24 V DC k určeným svorkám a věnujte mimořádnou pozornost správné polaritě.
6. Připojte a zajistěte požadované ethernetové a periferní kabely s krytím IP65 v určeném prostoru pro kabeláž.
7. Spusťte systém a ověřte správnou inicializaci systému BIOS, funkci dotykové obrazovky a síťovou komunikaci.
