Popis

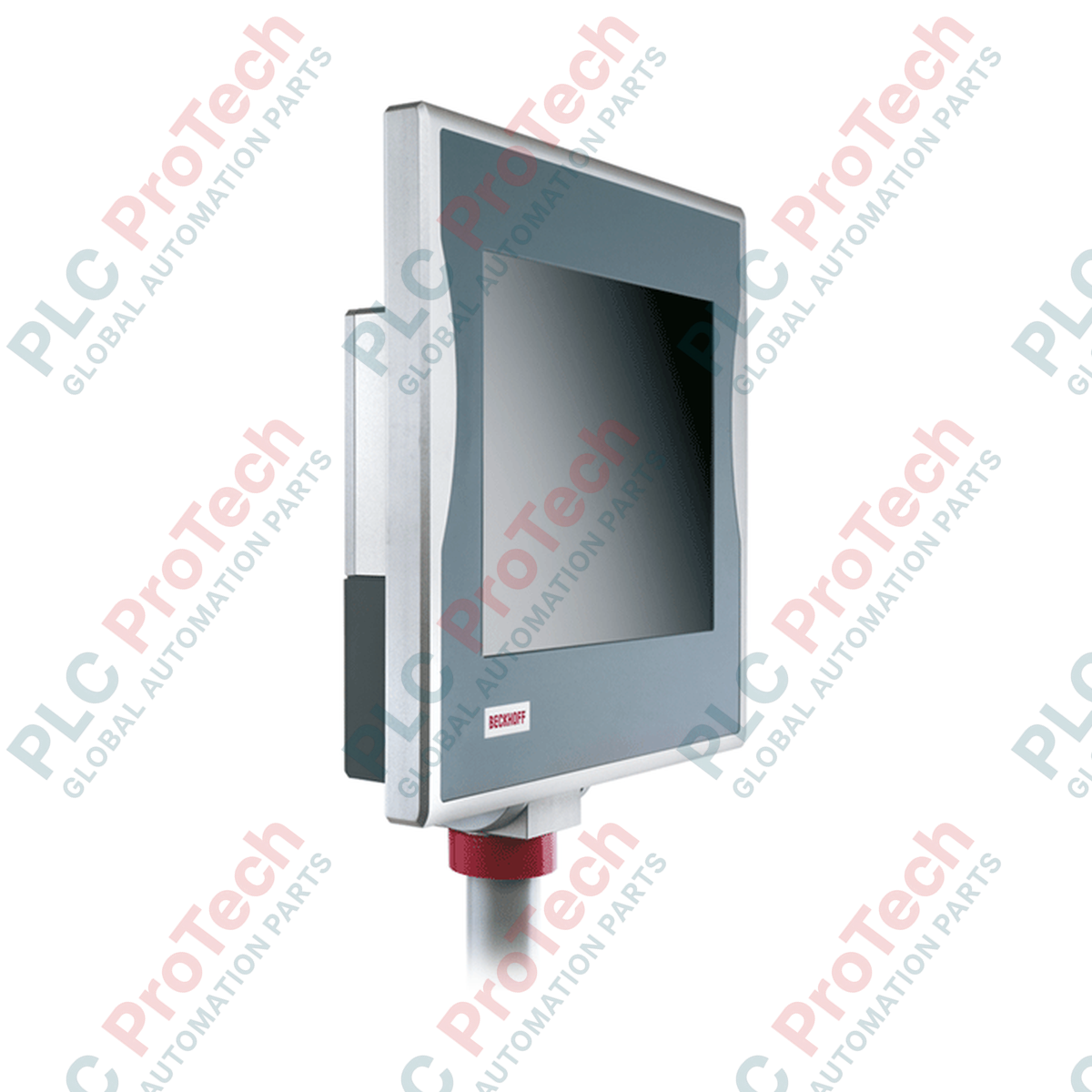

BECKHOFF CP7233-0002-0050 je průmyslový ekonomický panelový počítač navržený speciálně pro instalaci na montážní rameno. Je vybaven integrovaným 19palcovým TFT displejem s rozlišením 1280 × 1024 pixelů, chráněným ve zcela uzavřeném hliníkovém krytu. Tato jednotka funguje jako ovládací panel s vysokou kapacitou i jako výkonný počítačový řadič, takže je vhodná pro přímé ovládání na úrovni stroje a monitorování procesů v náročných prostředích.

Model BECKHOFF CP7233-0002-0050 je navržen s ohledem na univerzálnost a zahrnuje otočný adaptér montážního ramene kompatibilní s montážními rameny s trubkami o průměru 48 mm od společností Rittal a Rolec. Mechanická konstrukce je vybavena externí strukturou chladiče pro pasivní chlazení, podporovanou interním ventilátorem, který zajišťuje rovnoměrné rozložení tepla po všech stěnách krytu, aniž by do skříně přiváděl vnější vzduch.

Funkce

• Integrovaný 19palcový displej s rozlišením 1280 × 1024 a interaktivní dotykovou obrazovkou ovladatelnou jedním prstem.
• Zcela uzavřený hliníkový kryt poskytuje úplnou ochranu IP65 proti vniknutí prachu a kapalin.
• Otočný adaptér montážního ramene kompatibilní s trubkovými systémy Rittal a Rolec o průměru 48 mm, konfigurovatelný pro montáž nahoře nebo dole.
• Pasivní chladicí systém využívající externí chladiče v kombinaci s interním ventilátorem pro cirkulaci vzduchu.
• Samostatný utěsněný prostor pro kabeláž s krytím IP65 pojme až 6 konektorů IP65, včetně 4 volných pozic pro přizpůsobení konkrétním požadavkům.
• Vestavěný řadič SATA RAID 1 zajišťuje redundanci úložiště a spolehlivost v reálném čase.

Použití

• Rozhraní člověk–stroj (HMI) na úrovni stroje pro automatizované výrobní a montážní linky.
• Operátorská stanoviště vyžadující přímé zavěšení na mechanická ramena upevněná nad hlavou nebo na podlaze.
• Průmyslová prostředí vyžadující úplné krytí IP65 proti vniknutí, například balicí provozy v potravinářství nebo prašné obráběcí oblasti.
• Distribuované řídicí architektury integrované s automatizačním softwarem TwinCAT.

Technické specifikace

Připojení / rozhraní

Pokyny k instalaci

1. Ověření: Před montáží potvrďte, že model a revize BECKHOFF CP7233-0002-0050 odpovídají návrhu a požadavkům vašeho systému.
2. Odpojení napájení: Zajistěte úplné odpojení a uzamčení všech napájecích zdrojů přivádějících napájení do oblasti instalace.
3. Montáž: Otočný adaptér montážního ramene bezpečně nainstalujte na trubku o průměru 48 mm. Ověřte, že sestava je dimenzována na hmotnost Panel PC.
4. Volný prostor: Kolem všech stran počítače ponechte minimálně 20 cm (7.9 inches) volného prostoru, aby bylo zajištěno správné odvádění tepla.
5. Zapojení a utěsnění: Veďte připojovací kabely vyhrazeným prostorem pro kabeláž s krytím IP65. Zajistěte, aby všechny nepoužité vstupní porty byly zaslepené a těsnění krytu prostoru bylo správně usazeno, aby bylo zachováno krytí IP65.
6. Připojení napájení: Připojte napájecí zdroj 24 V DC podle označení svorek. Napájení zapněte až po ověření všech signálních a komunikačních připojení.

Doporučení pro výměnu

Při výměně stávajícího zařízení BECKHOFF CP7233-0002-0050 vždy před demontáží zazálohujte aktuální operační systém, konfiguraci úložných jednotek a licenční soubory. Ověřte, že náhradní jednotka odpovídá přesné hardwarové revizi, aby byla zajištěna kompatibilita s konfigurací vašeho projektu TwinCAT a prostředím operačního systému Windows.
