Popis

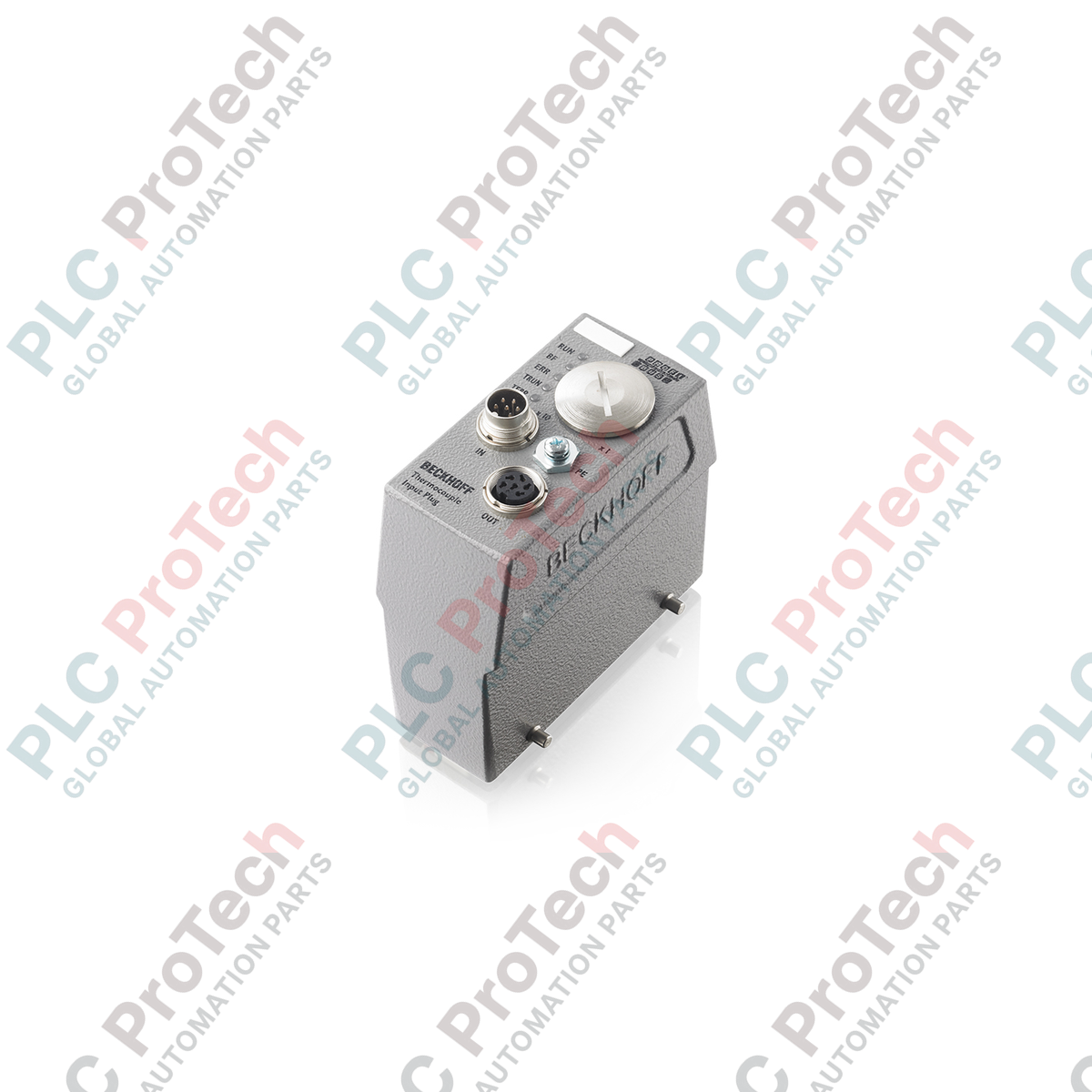

BECKHOFF FM3312-B310-1010 je decentralizovaný modul průmyslové sběrnice s vysokou hustotou, určený k přímému snímání až 12 kanálů pro měření teploty termočlánky. Jako uzel v síti PROFIBUS DP umožňuje tento modul vzdálené monitorování teploty bez nutnosti samostatného rozvaděče. Umožňuje přímé připojení termočlánkových snímačů typu J a K i lineárních napěťových signálů v milivoltech (mV), takže je vhodný pro distribuované snímání teploty v průmyslových strojích a provozech.

Modul se vyznačuje robustní mechanickou konstrukcí, která využívá konektorové rozhraní Han24E v přídavném krytu typu B s pozlacenými kontakty. Tato konstrukce zajišťuje stabilní přenos nízkonapěťových signálů i v náročných fyzických podmínkách. Komunikaci s nadřazeným řídicím systémem zajišťuje vysokorychlostní rozhraní PROFIBUS DP s podporou přenosových rychlostí až 12 Mbaud. Konfiguraci parametrů a diagnostiku lze provádět pomocí softwarového nástroje Beckhoff KS2000 nebo přímo prostřednictvím řídicí jednotky průmyslové sběrnice.

Pro zachování vysoké integrity signálu v elektricky rušivém prostředí modul zajišťuje elektrické oddělení mezi měřicími kanály a řídicím napětím a také mezi řídicí elektronikou a průmyslovou sběrnicí PROFIBUS. Konfigurovatelné varianty vstupního filtru umožňují technikům přizpůsobit charakteristiky odezvy modulu konkrétnímu elektrickému rušení prostředí a tepelné dynamice aplikace.

Vlastnosti

• 12 nezávislých vstupních kanálů pro termočlánky podporujících snímače typu J a K.
• Režim přímého měření lineárního napětí v milivoltech (mV).
• Integrované rozhraní průmyslové sběrnice PROFIBUS DP s přenosovou rychlostí až 12 Mbaud.
• Robustní kryt typu B s konektorovou vložkou Han24E a kontakty s tvrdým pozlacením.
• Konfigurovatelné filtrování vstupního signálu s pěti různými variantami.
• Schéma připojení dvouvodičových termočlánků s vysokou hustotou.
• Přímá konfigurace prostřednictvím softwarového rozhraní KS2000 nebo nadřazeného PLC.
• Elektrické oddělení 500 V mezi vstupními kanály a řídicím napětím.

Použití

• Decentralizované vícebodové měření teploty ve zpracovatelských strojích.
• Vytlačovací linky a systémy vstřikování plastů.
• Monitorování teploty průmyslových pecí a zařízení pro tepelné zpracování.
• Distributed environmental testing and temperature tracking in remote field sites.

Distribuované testování prostředí a sledování teploty na vzdálených místech v terénu.

Připojení / rozhraní

Pokyny k instalaci

1. Před zahájením fyzické instalace se ujistěte, že všechny místní elektrické a řídicí systémy jsou zcela odpojené od napětí.
2. Namontujte modul na určenou montážní plochu pomocí přídavného krytu AGG a sestavy zajišťovacího držáku.
3. Připojte vodiče napájení 24 V DC a zajistěte správnou polaritu a řádné uzemnění.
4. Veďte a připojte robustní kabelový svazek termočlánků prostřednictvím průmyslové vložky Han24E a ověřte, že pozlacené piny jsou čisté a bez nečistot. Délku kabelů termočlánků udržujte pod 10 metry, aby nedocházelo ke zhoršení signálu.
5. Připojte komunikační kabel PROFIBUS DP pomocí šroubovacího konektoru DIN 45322 se 6 piny. Aby se zabránilo elektromagnetickému rušení, používejte certifikované stíněné kabely PROFIBUS.
6. Po kontrole hardwaru připojte napájení a pomocí nástroje KS2000 nebo řídicí jednotky PROFIBUS nastavte vhodný typ senzoru (typ J, K nebo mV) a nakonfigurujte požadovanou variantu digitálního vstupního filtru.
