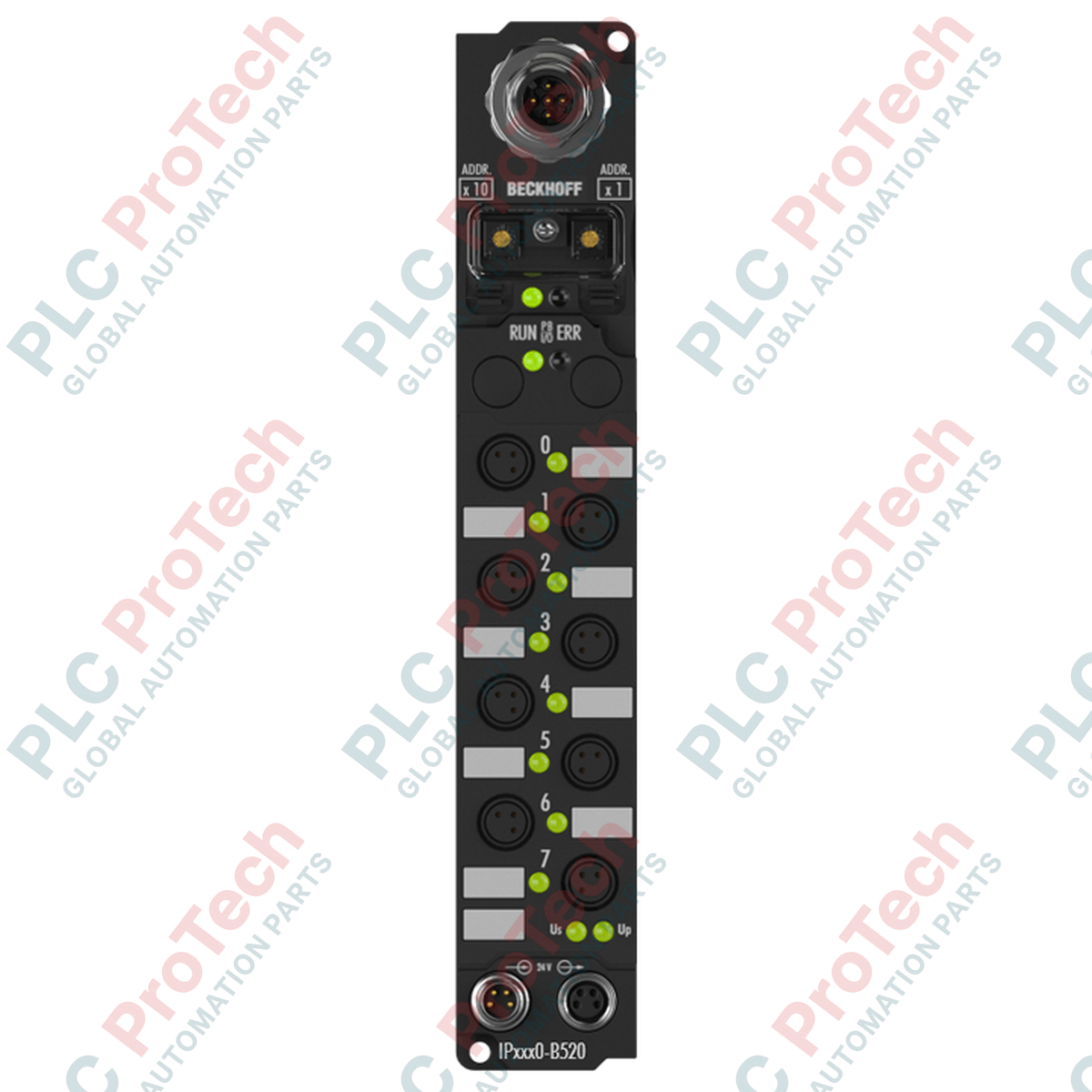

Beckhoff IP1000-B528 Fieldbus Box, 8kanálový modul digitálních vstupů

SKU IP1000-B528

Skladem

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: IP1000-B528
Country of origin:Germany
Product Type: Moduly Fieldbus I/O
Payment: T/T, Western Union
Weight: 2000g
Shipping port: Xiamen
Warranty: 12 months

Popis

Modul Beckhoff IP1000-B528 umožňuje robustní decentralizované řízení v náročných provozních podmínkách a přímo propojuje osm digitálních senzorů se sítí DeviceNet. Tento modul Fieldbus Box eliminuje potřebu ochranných rozváděčů díky mimořádně odolnému provedení pro montáž na stroj a integrovaným připojovacím rozhraním. Pracuje s řídicím napětím 24 V DC a zpracovává signály s dobou vstupní filtrace 3 ms. Modul je vybaven integrovaným T-konektorem pro síť DeviceNet, který umožňuje snadné topologie typu řetěz přímo na stroji a minimalizuje nároky na kabeláž i ztráty na přenosovém vedení.

Vlastnosti

Klíčové funkce:

Uspořádání s 8 kanály vstupů: Konfigurováno pro 8 digitálních vstupů prostřednictvím prostorově úsporných připojovacích portů se závitem M8.
Integrovaný T-konektor DeviceNet: Dva porty M12 (1× konektor, 1× zásuvka) umožňují přímé fyzické propojení sběrnicové sítě.
Automatická detekce přenosové rychlosti: Automaticky rozpozná a přizpůsobí se rychlostem sítě až do 500 kbaud.
Flexibilní konfigurace: Podporuje vzdálenou úpravu parametrů pomocí konfiguračního softwaru Beckhoff KS2000 nebo přímého explicitního zasílání zpráv z řídicí jednotky.
Odolnost v náročných podmínkách: Stupeň krytí IP65, IP66 a IP67 zajišťuje ochranu proti prachu a vodě při ponoření.

Použití

Decentralizované výrobní automatizační linky využívající architektury DeviceNet.
Manipulace s materiálem, balicí stroje a montážní linky vyžadující bloky I/O instalované přímo v provozu.
Prostředí s vysokou vlhkostí, požadavky na mytí nebo silným vystavením částicím.

Technické specifikace

Parametr specifikace	Hodnota / jmenovitý údaj
Výrobce	Beckhoff Automation
Označení modelu	IP1000-B528
Protokol fieldbusu	DeviceNet
Digitální vstupy	8 kanálů, 24 V DC, doba filtrace 3 ms
Přenosové rychlosti dat	Automatická detekce až do 500 kbaud
Připojení sběrnicového rozhraní	1× konektor M12 (5pinový), 1× zásuvka M12 (5pinová)
Napájecí napětí řízení	24 V DC (-15 % / +20 %)
Přívod napájení	1× konektor M8 (4pinový)
Napájení – průchozí výstup	1× zásuvka M8 (4pinová)
Proud interního napájení skříně	45 mA + zatížení senzory (max. 0,5 A celkem)
Elektrická izolace	Řídicí napětí vůči fieldbusu: 500 V
Stupeň krytí	IP65 / IP66 / IP67 (vyhovuje EN 60529)
Rozsah provozních teplot	0 až +55 °C
Rozsah skladovacích teplot	-25 až +85 °C
Shoda s normami	EN 60068-2-6 (vibrace), EN 60068-2-27 (ráz), CE, UL
Země původu	Německo
Přepravní hmotnost (vypočtená)	2,0 kg

Připojení a rozhraní

Konektor / port	Typ rozhraní	Mapování pinů / signálů
Vstup fieldbusu (nadřazený)	M12, samec, 5pinový	Pin 1: stínění, Pin 2: V+, Pin 3: V-, Pin 4: CAN_H, Pin 5: CAN_L
Výstup sběrnice (navazující)	M12 se zásuvkou, 5pinová	Smyčkové paralelní připojení (integrovaný T-konektor) pro vedení odbočky
Přívod napájení	M8 s kolíky, 4pinový	Pin 1: přívod řídicího napětí 24 V DC, pin 3: GND řízení, piny 2/4: smyčky zatěžovacího napětí
Napájení – průchozí výstup	M8 s kolíky, 4pinový	Distribuce řetězením k sousedním modulům Fieldbus Box

Empirické technické poznatky

Alternativní modely a kompatibilita

IP1000-B528 patří do klasické architektury Fieldbus Box společnosti Beckhoff. Při přechodu ze starších variant CANopen nebo PROFIBUS (např. IP1000-B510 nebo IP1000-B310) se ujistěte, že karta skeneru DeviceNet obsahuje správné soubory EDS (Electronic Data Sheet) specifické pro variantu -B528. Tento modul lze v závislosti na požadavcích na připojení snímačů (například vstupy M12 namísto M8) nahradit variantami IP1012-B528, funkční mapovací profily však zůstávají shodné.

Úskalí aplikace a technické poznámky

Při výpočtu proudových rozpočtů vezměte na vědomí, že napájení snímačů je omezeno na 0,5 A. Překročení tohoto limitu na 8 digitálních vstupech způsobí vypnutí vnitřní ochrany proti přetížení. V aplikacích s vysokými vibracemi zajistěte utěsnění všech nepoužitých portů M8 a M12 ochrannými krytkami schválenými společností Beckhoff, aby vniknutí vlhkosti nenarušilo tlakové těsnění IP67.

Tipy pro uvedení do provozu a zapojení

Integrovaný T-konektor usnadňuje zapojení na hardwarové úrovni, neobsahuje však vestavěné zakončení. Pokud je IP1000-B528 umístěn na fyzickém konci páteřního vedení DeviceNet, musí být do navazující zásuvky M12 připojen vyhrazený externí zakončovací rezistor 121 ohmů. Pomocí konfiguračního rozhraní KS2000 nastavte přesné adresy uzlů před instalací modulů na místa s omezeným fyzickým přístupem.

Pokyny k instalaci

KRITICKÉ VAROVÁNÍ: Před montáží nebo odpojováním rozhraní zcela odpojte napájení celého páteřního vedení DeviceNet a místních napájecích zdrojů. Připojování nebo odpojování rozhraní M8/M12 pod zatížením může způsobit elektrický oblouk, potenciální poškození vysílače/přijímače a výpadky komunikace v aktivní síti.

1

Namontujte Fieldbus Box na rovný povrch odolný proti vibracím pomocí dvou šroubů M4. Utáhněte je na stanovený konstrukční utahovací moment, aniž by došlo k deformaci plastového krytu.

2

Připojte příchozí kabel sběrnice DeviceNet k 5pinovému konektoru M12 s kolíky a v případě potřeby veďte navazující smyčku z 5pinové zásuvky M12.

3

Připojte přívod napájení 24 V DC do 4pinové zásuvky M8 s kolíky. Rýhovanou kovovou matici utáhněte tak, aby bylo zajištěno správné utěsnění těsnění.

4

Připojte kabely snímačů k digitálním vstupním kanálům M8. Na všechny nepoužité porty nasaďte ochranné zaslepovací krytky, aby byla zaručena integrita krytí IP67.

FAQ

Jak se konfiguruje adresa uzlu DeviceNet na modulu IP1000-B528?

Adresu uzlu a komunikační přenosovou rychlost lze nakonfigurovat softwarově pomocí konfiguračního balíčku Beckhoff KS2000 nebo prostřednictvím standardního explicitního zasílání zpráv DeviceNet.

Jaký je celkový limit napájení snímačů tohoto modulu?

Modul má vlastní odběr proudu 45 mA. Připojené snímače jsou napájeny přímo prostřednictvím napájecího konektoru skříně, a to až do celkového kumulativního limitu 0,5 A.

Obsahuje IP1000-B528 integrované zakončení DeviceNet?

Ne. Přestože je vybaven integrovanou fyzickou průchozí smyčkou s T-konektorem, je-li tento modul na konci hlavního vedení, je na výstupním portu vyžadován externí zakončovací rezistor M12.

Lze tento modul namontovat přímo na povrch stroje?

Ano. Díky stupni krytí IP65/66/67 a robustnímu průmyslovému plastovému krytu je určen k přímé instalaci na stroj bez nutnosti ochranné rozváděčové skříně.
