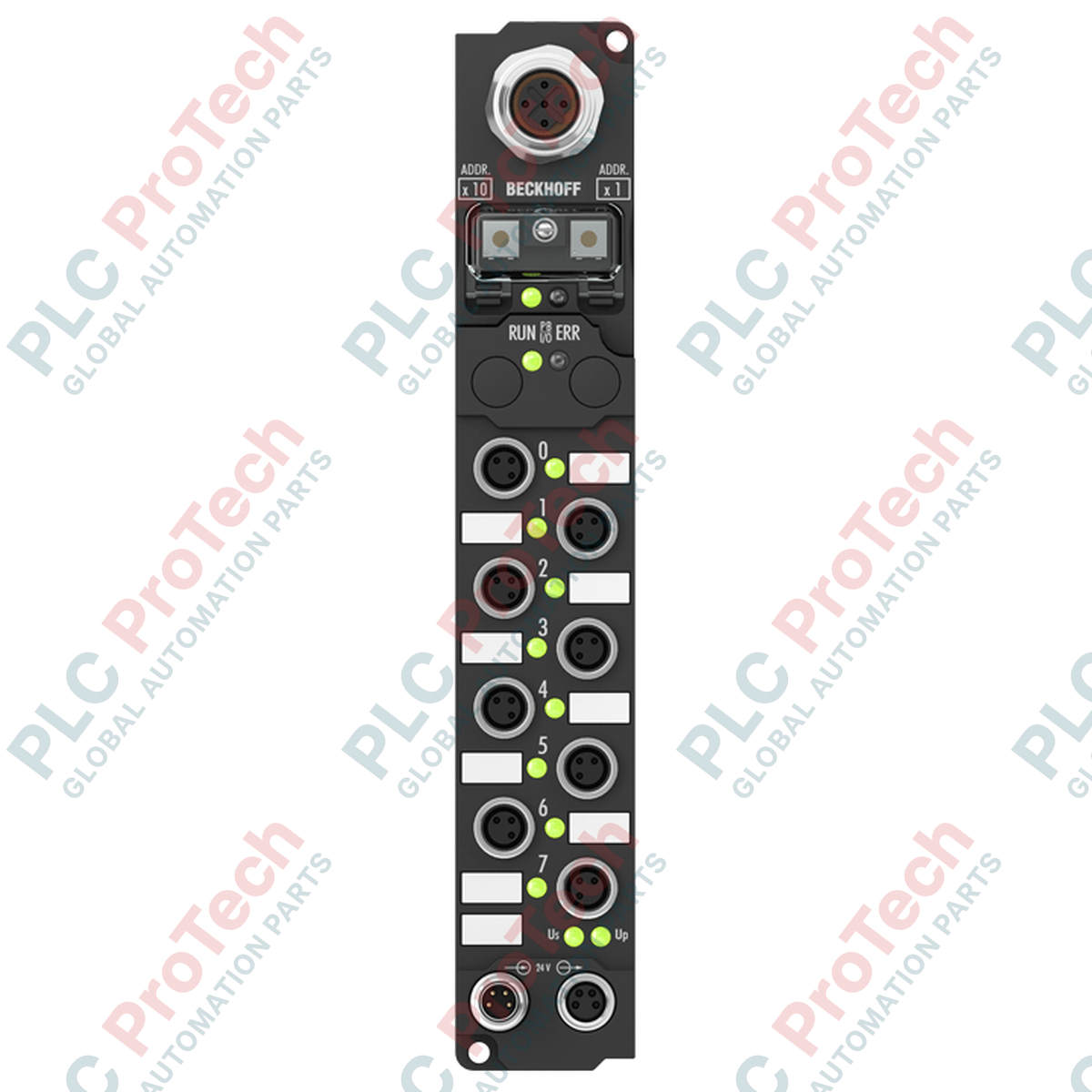

Beckhoff IP1011-B730 Fieldbus Box, 8kanálový modul digitálních vstupů

SKU IP1011-B730

Skladem

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: IP1011-B730
Country of origin:Germany
Product Type: Moduly PLC Fieldbus
Payment: T/T, Western Union
Weight: 2000g
Dimensions: 30 mm x 175 mm x 26.5 mm
Shipping port: Xiamen
Warranty: 12 months

Popis

Navrženo pro decentralizovaný sběr binárních signálů v náročných fyzických podmínkách. Tento průmyslový modul I/O se připojuje přímo k sériovým systémům fieldbusu. Beckhoff IP1011-B730 poskytuje 8 digitálních vstupů na úrovni výrobního pole a přenáší stavová data přes Modbus RTU/ASCII do standardních průmyslových řídicích systémů. Pracuje s napětím 24 V DC a je vybaven distribucí napájení senzorů s ochranou proti zkratu a rychlým vstupním filtrem 0,2 ms vhodným pro vysokorychlostní sledování.

Vlastnosti

8 digitálních vstupních kanálů s připojením pomocí šroubovacích konektorů M8
Integrované fieldbusové rozhraní Modbus s podporou protokolů RTU a ASCII
Široký rozsah vstupního napětí (-15 % až +20 %) podle EN 61131-2, typ 2
Kompletní stupeň krytí IP65/66/67 pro instalaci bez rozváděčové skříně
Flexibilní konfigurace adresy pomocí ručních otočných přepínačů nebo softwaru KS2000

Použití

Agregace snímačů na úrovni výrobní linky v automobilové výrobě a montážních linkách
Distribuované zpracování I/O v dopravníkových sítích pro manipulaci s materiálem
Vzdálené monitorování digitálních signálů v městských vodárnách a čistírnách odpadních vod
Integrace kabeláže na stroji pro balicí, třídicí a paletizační stroje

Technické specifikace

Parametr	Specifikace
Výrobce	Beckhoff
Číslo dílu	IP1011-B730
Produktová řada	Fieldbus Box
Počet vstupů	8
Typ připojení	M8 (šroubovací typ)
Vstupní filtr	0,2 ms
Jmenovité napětí	24 V DC (-15 % / +20 %)
Napětí signálu „0“	-3 až +5 V (EN 61131-2, typ 2)
Napětí signálu „1“	11 až 30 V (EN 61131-2, typ 2)
Vstupní proud	typ. 6 mA
Napájení senzoru	max. 0,5 A (celkem, odolné proti zkratu)
Protokol	Modbus RTU / ASCII
Přenosové rychlosti	150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400 baud
Rozhraní sběrnice	1 x zásuvka M12, 5pinová, kódování B
Napájecí proud skříně	45 mA + proud senzoru
Elektrické oddělení	Řídicí napětí / fieldbus: Ano
Materiál	PA6 (polyamid)
Rozměry (Š x V x H)	30 mm x 175 mm x 26,5 mm
Provozní teplota	0 až +55 °C
Skladovací teplota	-25 až +85 °C
Třída ochrany	IP65/66/67 (splňuje EN 60529)
Hmotnost	přibližně 210 g
Vypočtená přepravní hmotnost	2,0 kg

Připojení a rozhraní

Připojení rozhraní	Typ konektoru	Přiřazení funkcí
Napájení feed	1 x zástrčka M8, 4pinová	Vstup napájení řídicím napětím (24 V DC)
Napájení downstream	1 x zásuvka M8, 4pinová	Průchozí vedení řídicího napětí k sousedním modulům
Port fieldbusu	1 x zásuvka M12, 5pinová, kódování B	Komunikační připojení Modbus RTU/ASCII
Digitální vstupy (0-7)	8 x šroubovacích zásuvek M8	3vodičové připojení snímačů (24 V DC, GND, signál)

Alternativní modely a kompatibilita

IP1011-B730 patří do produktové řady Beckhoff Modbus Fieldbus Box. Je funkční přímou náhradou starších konfigurací IP1011 využívajících komunikaci na fyzické vrstvě RS485. Přestože je plně kompatibilní se standardními prostředími TwinCAT prostřednictvím knihoven masteru Modbus, při výměně jednotek z různých starších systémů je nutné adresu nastavit ručně pomocí otočných přepínačů nebo konfiguračního kabelového rozhraní KS2000.

Úskalí použití a technické poznámky

Celkový kumulativní proud napájení snímačů přes všech 8 vstupních připojení M8 nesmí překročit 0,5 A. Překročení tohoto souhrnného limitu aktivuje interní ochranu proti zkratu a dočasně odpojí napájení všech připojených snímačů. Při instalaci jednotky v prostředí s výrazným elektrickým rušením zajistěte správné uzemnění stínění RS485 přes tělo konektoru M12 s kódováním B, aby nedocházelo k výpadkům datových paketů nebo chybám CRC v komunikaci Modbus.

Tipy pro uvedení do provozu a zapojení

Před montáží modulu na nepřístupná místa vždy nastavte adresu stanice. Přepínače adresy se nacházejí pod průhledným ochranným krytem na čelní straně jednotky. Při opětovném upevňování krytu zkontrolujte, zda je integrované elastomerové těsnění správně usazené ve své drážce; nesprávné zarovnání tohoto těsnění narušuje vlhkostní těsnost IP67 a může vést k pronikání kapalin a korozi vnitřní desky plošných spojů.

Pokyny k instalaci

KRITICKÉ VAROVÁNÍ: Před zahájením fyzické instalace nebo úprav zapojení odpojte napájení všech primárních řídicích obvodů a zátěží. Neodpojení napájení systému může způsobit elektrický oblouk na svorkách, úraz elektrickým proudem a poškození obvodů interního sběrnicového transceiveru.

1

Umístěte modul na rovný montážní povrch a upevněte jej dvěma šrouby M3 procházejícími upevňovacími otvory o průměru 3,5 mm. Utahovací moment nesmí překročit 0,5 Nm.

2

Sejměte ochranný kryt adresy, nastavte síťovou adresu pomocí otočných přepínačů a opatrně kryt znovu upevněte; dbejte přitom na správné usazení těsnění.

3

Připojte kabel Modbus M12 s kódováním B a utáhněte spojovací kroužek, aby byla zachována ochranná třída IP zařízení.

4

Připojte 4pinový napájecí kabel M8. Pokud vedete napájení do sousedního modulu, připojte navazující kabel M8.

5

Připojte vodiče digitálních vstupních snímačů M8. Zajistěte, aby nepoužívané porty byly utěsněny ochrannými krytkami, a zachovala se tak odolnost vůči okolnímu prostředí.

FAQ

Jak se konfiguruje adresa stanice u IP1011-B730?

Adresa stanice Modbus se konfiguruje buď ručně pomocí mechanických přepínačů pro volbu adresy umístěných pod předním průhledným krytem, nebo programově pomocí konfiguračního softwaru KS2000.

Jaká je maximální proudová kapacita napájení snímačů?

Modul poskytuje napájení snímačů s ochranou proti zkratu, omezené na celkový součet 0,5 A pro všech 8 vstupních kanálů dohromady.

Podporuje tento modul formáty Modbus RTU i ASCII?

Ano, modul podporuje protokoly Modbus RTU i Modbus ASCII, které lze konfigurovat prostřednictvím síťového rozhraní.

Jaký kabel je vyžadován pro připojení Modbus přes RS485?

Pro zajištění optimální integrity signálu a odolnosti proti rušení je vyžadován stíněný měděný kabel s kroucenými páry a minimálním průřezem 2 x 0,25 mm².
