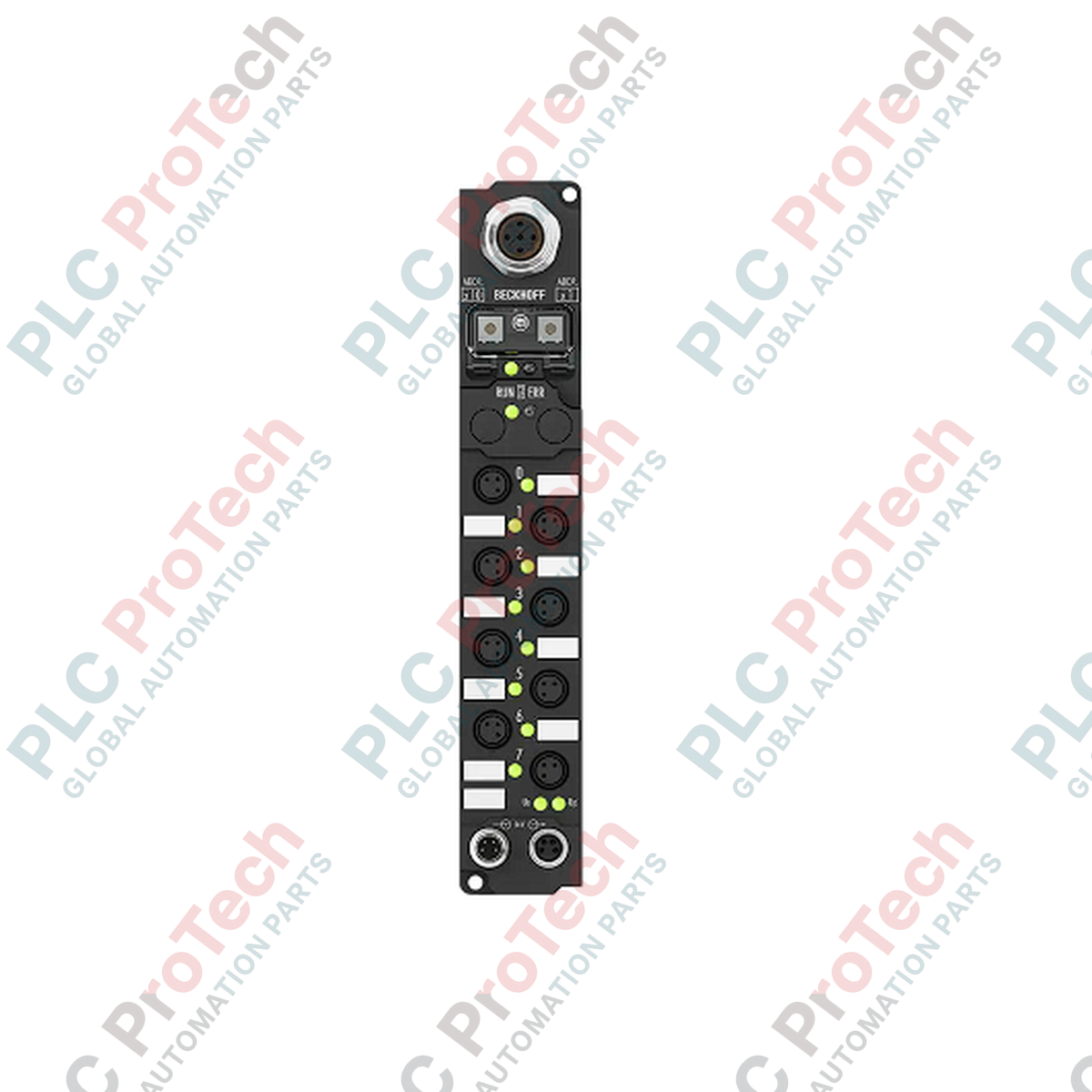

Beckhoff IP2020-B730 Fieldbus Box Modbus, modul digitálních výstupů

SKU IP2020-B730

Skladem

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: IP2020-B730
Country of origin:Germany
Product Type: Moduly Fieldbus Box
Payment: T/T, Western Union
Weight: 1000g
Dimensions: 30 mm x 175 mm x 26.5 mm
Shipping port: Xiamen
Warranty: 12 months

Popis

Decentralizované ovládání akčních členů ve výrobní hale zajišťuje přímo Beckhoff IP2020-B730, integrovaný modul průmyslové sběrnice Modbus RTU/ASCII s 8 kanály digitálních výstupů. Toto robustní zařízení průmyslové sběrnice umožňuje přímé připojení akčních členů mimo tradiční elektrické skříně a bezproblémově komunikuje po sériových linkách RS485. Modul s robustním polyamidovým krytem a konstrukcí s krytím IP67 zjednodušuje připojení na úrovni provozu pomocí standardních průmyslových konektorů a současně zachovává vysokou elektrickou izolaci mezi řídicí logikou a komponenty průmyslové sběrnice.

Funkce

8 digitálních výstupů: Standardní nacvakávací připojení 8 mm pro zjednodušené připojení v průmyslovém provozu.
Kompatibilita se sériovými protokoly: Nativní podpora protokolů Modbus RTU a Modbus ASCII.
Vysoká proudová zatížitelnost: Poskytuje až 2 A na kanál s celkovým limitem 4 A.
Integrovaná diagnostika: Lokální stavové LED indikátory pro sledování komunikace po průmyslové sběrnici a stavu kanálů v reálném čase.
Nástroj pro adresování: Snadná konfigurace sítě pomocí integrovaných manuálních přepínačů pro volbu adresy nebo softwaru KS2000.

Použití

Řídicí systémy montované na stroji vyžadující přímé připojení akčních členů bez rozvaděčů.
Dopravníkové a manipulační linky využívající distribuované architektury sériových průmyslových sběrnic.
Náročná výrobní prostředí vyžadující fyzickou ochranu IP65/66/67.

Technické specifikace

Parametr	Specifikace
Výrobce	Beckhoff
Číslo modelu	IP2020-B730
Protokol průmyslové sběrnice	Modbus RTU / Modbus ASCII
Fyzická vrstva / médium	RS485 (stíněný kroucený měděný kabel 2 x 0,25 mm²)
Přenosové rychlosti	150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400 baudů
Počet výstupů	8 digitálních výstupů
Typ / připojení výstupu	Zásuvka 8 mm, nacvakávací provedení
Jmenovité výstupní napětí	24 V DC (-15 % / +20 %)
Max. výstupní proud	2 A na kanál (ochrana proti zkratu), celkový limit 4 A
Připojení rozhraní sběrnice	1 x zásuvka M12, 5pólová, kódování B
Napájecí port (vstupní)	1 x vidlicový konektor M8, 4pólový
Napájecí port (výstupní)	1 x zásuvkový konektor M8, 4pólový
Elektrické oddělení	Řídicí napětí vůči průmyslové sběrnici: Ano
Provozní teplota	0 až +55 °C
Skladovací teplota	-25 až +85 °C
Stupeň krytí	IP65 / IP66 / IP67 (vyhovuje EN 60529)
Materiál krytu	PA6 (polyamid)
Rozměry (Š x V x H)	30 mm x 175 mm x 26,5 mm
Hmotnost jednotky	210 g

Připojení a rozhraní

Typ rozhraní	Rozložení pinů konektoru	Přiřazení / funkce
Napájecí přívod M8 (samec)	Pin 1	Přiveďte řídicí napětí Us (+24 V DC)
Pin 2	Přiveďte napětí zátěže Up (+24 V DC)
Pin 3	GNDs (zem řídicího napětí)
Pin 4	GNDp (zem napětí zátěže)
Rozhraní sběrnice M12 (kódování B)	Pin 2	TxD/RxD-N (vedení A, RS485)
Pin 4	TxD/RxD-P (vedení B, RS485)
Pin 5	Stínění / uzemnění

Alternativní modely a kompatibilita

IP2020-B730 patří do starší řady sériových Fieldbus Box. Pro novější topologie EtherCAT přejděte na moduly řady Beckhoff EP. Zajistěte, aby váš hostitelský PLC obsahoval vhodnou sériovou komunikační kartu nebo bránu Modbus RTU s podporou přenosových rychlostí odpovídajících nastavení DIP přepínačů tohoto modulu.

Úskalí použití a technické poznámky

Jednotlivé kanály podporují až 2 A, celkový součet pro všech 8 výstupů však nesmí překročit 4 A. Pokud je současně spouštěno více indukčních nebo vysokoproudých zátěží, zajistěte výpočet externího výkonového rozpočtu, aby se zabránilo internímu tepelnému přetížení. Vysoce cyklické indukční zátěže vyžadují externí odrušovací snubberové sítě k prodloužení životnosti interních spínacích kontaktů.

Tipy pro uvedení do provozu a zapojení

Při dlouhých vedeních nepoužívejte nestíněné linky RS485. Vždy ověřte, zda je na fyzickém koncovém uzlu RS485 na konci vedení přítomen zakončovací rezistor 120 ohmů, který chrání datové pakety Modbus před chybami způsobenými odrazy signálu ve vedení. Adresování uzlu zařízení lze rychle upravit pomocí dvou otočných přepínačů pod ochranným těsnicím krytem IP67.

Pokyny k instalaci

KRITICKÉ VAROVÁNÍ:

Před zahájením instalace odpojte napájení všech vedení přivádějících energii do modulu. Neodpojení napájecích vedení řídicího napětí 24 V DC (Us) a napětí zátěže (Up) může vést ke zkratům zařízení, poškození rozhraní nebo ohrožení pracovníků obsluhy v provozu.

1

Upevněte fyzický modul k loži stroje nebo držáku pomocí dvou šroubů M3 skrz montážní otvory o průměru 3,5 mm.

2

Nastavte fyzickou adresu uzlu stanice Modbus pomocí ručních otočných přepínačů pod ochrannou šroubovací krytkou.

3

Připojte kabeláž sběrnice M12 s kódováním B a zajistěte uzamykací objímku, aby bylo zajištěno správné utěsnění proti vlivům prostředí podle IP67.

4

Připojte napájecí kabely M8 a poté aktivujte zdroje 24 V DC pro uvedení komunikace sběrnice do provozu.

FAQ

Jaký je celkový limit výstupního proudu pro IP2020-B730?

Modul umožňuje maximálně 2 A na jeden digitální výstupní kanál; celkový zatěžovací proud všech osmi aktivních kanálů však nesmí současně překročit 4 A.

Které protokoly fieldbus modul nativně podporuje?

IP2020-B730 podporuje sériové protokoly Modbus RTU a Modbus ASCII prostřednictvím fyzického komunikačního rozhraní RS485.

Jak nastavíte sériovou adresu uzlu na IP2020-B730?

Síťová adresa se konfiguruje ručně pomocí vestavěných otočných přepínačů pro volbu adresy umístěných pod utěsněným krytem nebo prostřednictvím sériové konfigurace pomocí softwaru Beckhoff KS2000.

Vyžaduje tento Fieldbus Box další modul master coupleru?

Ne. IP2020-B730 funguje jako nezávislé zařízení Modbus slave s přímým připojením ke sběrnici a nevyžaduje žádnou prostřední jednotku coupleru.
