Beckhoff IP2330-B310 Fieldbus Box

SKU IP2330-B310

Skladem

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: IP2330-B310
Country of origin:Germany
Product Type: Moduly Fieldbus Box
Payment: T/T, Western Union
Weight: 2000g
Dimensions: 175 mm x 45 mm x 35 mm
Shipping port: Xiamen
Warranty: 12 months

Popis

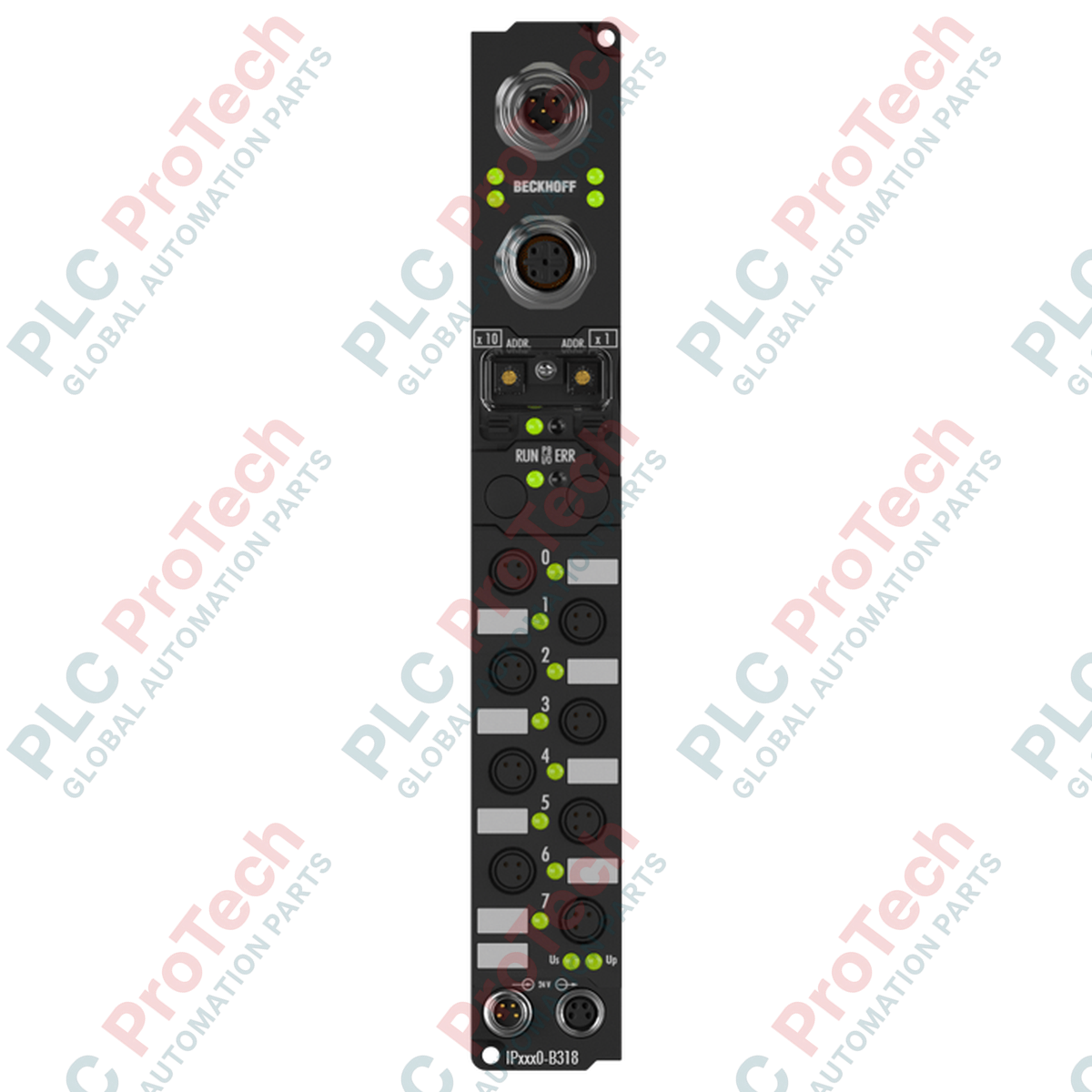

Pro přímou instalaci v terénu bez ochranných krytů slouží Beckhoff IP2330-B310 jako robustní rozhraní PROFIBUS DP s integrovanými digitálními I/O kanály. Kombinací 4 digitálních vstupů a 4 digitálních výstupů v jediném modulu s vysokým stupněm krytí tato decentralizovaná stanice omezuje potřebu kabeláže a optimalizuje směrování signálů v moderních automatizovaných výrobních halách. Zařízení komunikuje přímo s řídicím PLC prostřednictvím vysokorychlostního připojení PROFIBUS DP a provádí příkazy s minimální latencí a vysokou provozní spolehlivostí.

Vlastnosti

Přímá montáž v terénu: Krytí IP67 umožňuje instalaci mimo rozvaděče, čímž se zkracují kabelové trasy.
Konfigurace digitálních vstupů: 4 kanály dimenzované na 24 V DC s rychlou vstupní filtrací 0,2 ms pro přesnou registraci signálu.
Výstupy s vysokou kapacitou: 4 digitální výstupy poskytující až 2 A na kanál, plně chráněné proti zkratu.
Průmyslové standardní konektory: Kulaté nacvakávací konektory M8 (8 mm) pro spolehlivé připojení snímačů a akčních členů.
Kompaktní provedení: Modulární konstrukce s malými nároky na prostor a integrovanými montážními otvory pro přímé upevnění k rámu stroje.

Použití

Decentralizované systémy manipulace s materiálem a robustní dopravníkové systémy.
Montážní linky v automobilovém průmyslu vyžadující lokální distribuci snímačů a akčních členů.
Balicí stroje provozované v zónách s oplachem nebo vysokou prašností.
Rozhraní pro řízení robotických nástrojů na konci ramene.

Technické specifikace

Parametr specifikace	Technická hodnota
Výrobce	Beckhoff Automation
Označení modelu	IP2330-B310
Protokol / rozhraní	PROFIBUS DP
Přenosové rychlosti dat	Automatická detekce až do 12 Mbaud
Digitální vstupy	4 kanály (24 V DC, doba filtrace 0,2 ms)
Digitální výstupy	4 kanály (24 V DC, maximálně 2 A, s ochranou proti zkratu)
Typ připojení v terénu	Nacvakávací konektory M8 (průměr 8 mm)
Napájecí napětí	24 V DC (-15 % / +20 %)
Rozsah provozních teplot	0 °C až 55 °C
Rozsah skladovacích teplot	-25 °C až 85 °C
Stupeň krytí IP	IP65 / IP66 / IP67 (při úplném připojení a utěsnění)
Přepravní hmotnost (vypočtená)	2,0 kg
Rozměry balení (vypočtené)	175 mm x 45 mm x 35 mm

Připojení a rozhraní

Připojovací pin (signál M8)	Přiřazení funkcí / signálů
Pin 1	Napájení snímače / akčního členu (+24 V DC)
Pin 3	Referenční zem (0 V)
Pin 4	Vstupní signál (kanály 1–4) / Výstupní signál (kanály 1–4)

Empirické technické poznatky

Alternativní modely a kompatibilita

IP2330-B310 funguje jako integrovaná varianta IP67 odpovídající kombinaci PROFIBUS spojky Beckhoff BK3120/BK3150 s moduly Bus Terminal KL1404 a KL2404. Při přímé náhradě zajistěte, aby soubor GSD nainstalovaný v řídicí jednotce PROFIBUS master odpovídal správné revizi. Starší revize tohoto Fieldbus Boxu mohou mít v hardwarové konfiguraci odlišná mapování parametrů; ověřte, zda soubor GSD podporuje diagnostické struktury novějších hardwarových variant.

Úskalí použití a technické poznámky

Jednotlivé digitální výstupy mohou dodávat až 2 A, avšak souhrnné zatížení všech výstupů je omezeno absolutním limitem rozvodu výkonu napájecí přívodní větve modulu (u topologií se sériovým zapojením obvykle až 4 A). Pokud trvale spínáte velké indukční zátěže, například vysokoproudé solenoidové ventily, namontujte modul na kovovou desku, která napomůže odvodu tepla a zabrání místnímu tepelnému vypnutí.

Tipy pro uvedení do provozu a zapojení

Adresa PROFIBUS DP se nastavuje ručně pomocí dvou otočných přepínačů umístěných pod šroubovacím ochranným krytem. Adresu stanice nelze měnit dynamicky; změny adresy se aktivují až po vypnutí a opětovném zapnutí řídicího napájení systému (24 V DC). Po nastavení adresy vždy zajistěte úplné utažení ochranné šroubovací krytky minimálně momentem 0,5 Nm, aby byla zachována ochrana modulu IP67 proti vniknutí.

Pokyny k instalaci

KRITICKÉ VAROVÁNÍ

Před montáží nebo údržbou tohoto Fieldbus Boxu odpojte a zajistěte proti opětovnému zapnutí všechny zdroje řídicího a zátěžového napájení 24 V DC. Vniknutí vlhkosti nebo vodivých nečistot do otevřených, neutěsněných konektorů M8/M12 během instalace způsobí vnitřní zkrat a trvalé selhání sběrnicového rozhraní.

1

Namontujte IP2330-B310 na rovný povrch odolný proti vibracím pomocí dvou šroubů M3 nebo M4 procházejících integrovanými montážními drážkami na vnějších okrajích.

2

Sejměte ochrannou krytku a pomocí dvou otočných desetinných přepínačů nastavte adresu cílového uzlu PROFIBUS. Kryt přepínačů znovu pevně utěsněte.

3

Připojte signální kabely PROFIBUS k určeným konektorům sběrnicového rozhraní. Všechny spojené síťové konektory bezpečně utáhněte.

4

Na nepoužívané vstupní/výstupní kanály nasaďte těsnicí krytky M8, aby se zabránilo vniknutí nečistot, řezných olejů nebo vlhkosti. Připojte napájení 24 V DC a ověřte diagnostiku systému.

FAQ

Jaký je maximální limit výstupního proudu modulu IP2330-B310?

Každý ze 4 digitálních výstupů může spínat až 2 A při 24 V DC. Celkový souhrnný proud všech výstupů však nesmí překročit maximální jmenovitou hodnotu napájecího vedení modulu.

Jak se na tomto modulu konfiguruje adresa stanice PROFIBUS?

Adresa uzlu se nastavuje ručně pomocí dvou desetinných otočných přepínačů umístěných pod ochrannou šroubovací krytkou. Aby se změny adresy projevily, je nutné vypnout a znovu zapnout napájení.

Vyžaduje IP2330-B310 pro instalaci rozvaděč?

Ne, modul má krytí IP67, což znamená, že je prachotěsný a chráněný proti ponoření do vody, takže je vhodný k přímé montáži na stroj.

Jaké konektory se používají pro připojení senzorů a akčních členů?

Modul používá standardní kulaté konektory M8 s nacvakávacím připojením o velikosti 8 mm pro digitální vstupy a výstupy.
