BECKHOFF KL3204 Bus Terminal

Q: Jaká je hlavní funkce sběrnicového terminálu BECKHOFF KL3204?

BECKHOFF KL3204 je 4kanálový analogový vstupní sběrnicový terminál určený k připojení odporových teplotních detektorů (RTD) a odporových snímačů pomocí prostorově úsporné 2vodičové technologie zapojení.

Q: Jaké typy snímačů podporuje BECKHOFF KL3204?

BECKHOFF KL3204 podporuje různé odporové teplotní snímače, včetně Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120 a Ni1000, a také obecná měření odporu/potenciometru až do 5 kOhm.

Q: Jak je terminál BECKHOFF KL3204 napájen?

BECKHOFF KL3204 je interně napájen prostřednictvím systému zadní sběrnice K-bus a potřebný provozní proud elektroniky odebírá přímo ze sběrnicového vazebního členu.

Q: Jaké je rozlišení převodu BECKHOFF KL3204?

BECKHOFF KL3204 je vybaven vysoce přesným 16bitovým analogově-digitálním převodem, který poskytuje rozlišení měření 0,1 °C na digit.

SKU KL3204

Skladem

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: KL3204
Country of origin:Germany
Product Type: Sběrnicové terminály
Payment: T/T, Western Union
Weight: 70g
Shipping port: Xiamen
Warranty: 12 months

Popis

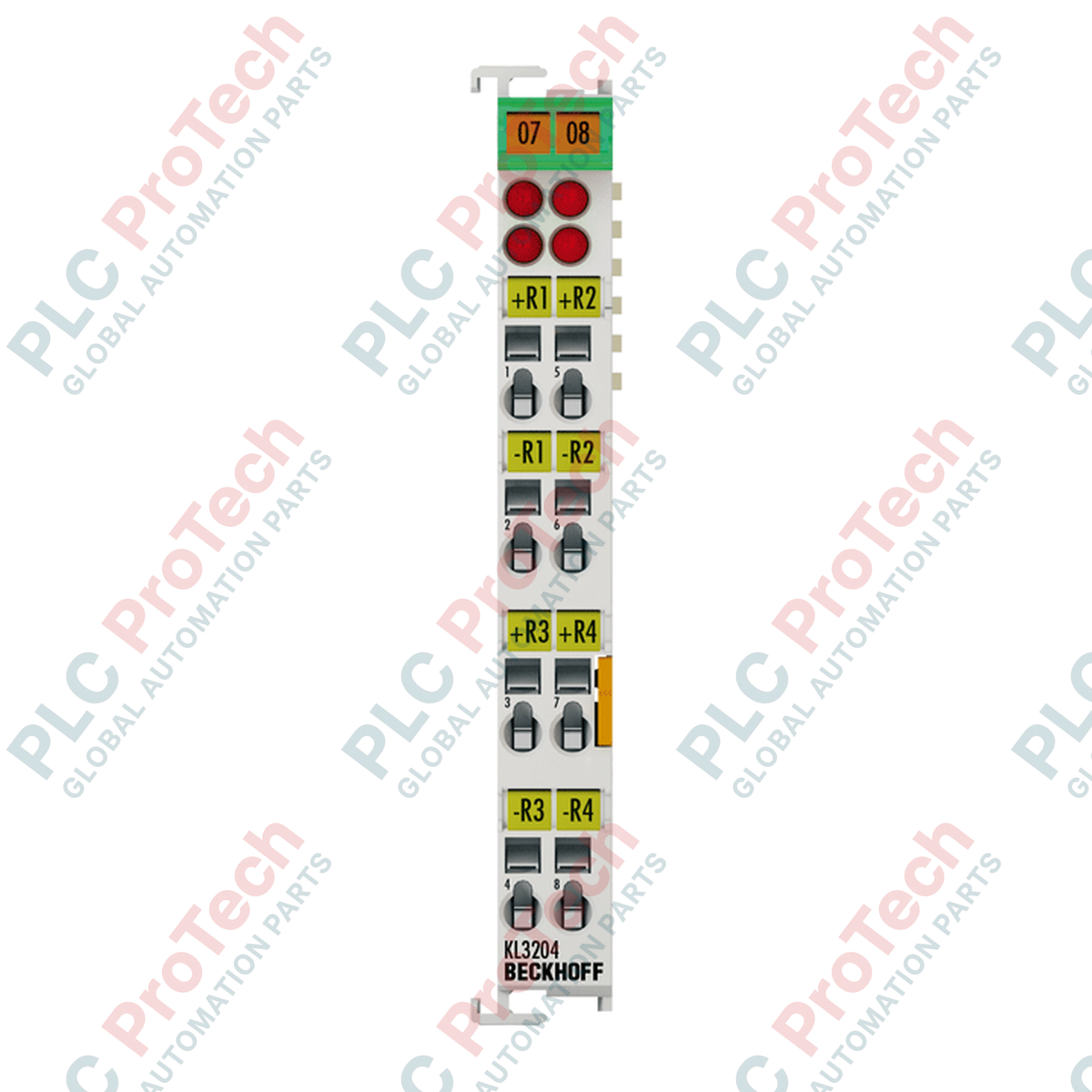

BECKHOFF KL3204 je čtyřkanálová analogová vstupní sběrnicová svorka určená k přímému připojení odporových teploměrů (RTD) a odporových snímačů v systémech průmyslové automatizace. Díky modulární architektuře K-bus tato svorka zajišťuje vysoce přesné vyhodnocování tepelných hodnot a umožňuje přesnou zpětnou vazbu pro regulační smyčky a monitorování systému. Díky 16bitovému zpracování slouží jako spolehlivá jednotka pro sběr dat ve standardních průmyslových prostředích.

Svorka obsahuje integrované mikroprocesory, které automaticky linearizují charakteristiky snímačů v celém jejich provozním rozsahu. Je navržena na bázi dvouvodičové technologie připojení, která umožňuje jednoduché a kompaktní uspořádání zapojení. BECKHOFF KL3204 podporuje široké spektrum běžných teplotních snímačů, včetně platinových (Pt) a niklových (Ni) variant, díky čemuž jde o vysoce univerzální komponent v různých procesních instalacích.

Vlastnosti

Čtyři nezávislé analogové vstupní kanály optimalizované pro měření odporových teploměrů a odporu
Podporuje více typů snímačů: Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120 a Ni1000
Obsahuje integrovanou linearizaci teplotních charakteristik v celém rozsahu podporovaných měření
Využívá efektivní technologii dvouvodičového připojení pro zjednodušené zapojení svorek
Vysokorozlišovací 16bitový převod analogového signálu na digitální
Standardní rozhraní K-bus pro spolehlivou integraci do komunikační sběrnice
Kompaktní prostorově úsporné provedení s přehlednými diagnostickými LED indikátory

Použití

Řízení a monitorování tepelných procesů v průmyslové automatizaci
Systémy vytápění, ventilace a klimatizace (HVAC)
Monitorování strojů a prevence přehřívání zařízení
Testování a regulační systémy v klimatických komorách

Technické specifikace

Obecné

Výrobce	BECKHOFF
Model	KL3204
Typ produktu	Sběrnicová svorka (K-bus)

Signál a I/O

Počet vstupů	4
Technologie připojení	2vodičové
Typy snímačů	Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000, měření odporu (např. potenciometr)
Měřicí rozsah (snímače Pt)	-200 až +850 °C
Měřicí rozsah (snímače Ni)	-60 až +250 °C
Rozsah odporu	10 Ohm až 1,2 kOhm nebo 5 kOhm (v závislosti na snímači)
Rozlišení	0,1 °C na číslici
Měřicí proud	typ. 0,5 mA
Chyba měření	< ±1 °C

Elektrické parametry

Napájení	Přes základní desku K-bus
Elektrická izolace	500 V (K-bus vůči signálovému napětí)

Výkonnost

Doba převodu

přibližně 250 ms

Mechanické a environmentální parametry

Provozní teplota	-25 až +60 °C
Skladovací teplota	-40 až +85 °C
Relativní vlhkost	95 %, bez kondenzace
Hmotnost	přibližně 70 g

Připojení / rozhraní

Svorka	Funkce
1	Vstup kanálu 1
5	Zpětné vedení kanálu 1
2	Vstup kanálu 2
6	Zpětné vedení kanálu 2
3	Vstup kanálu 3
7	Zpětné vedení kanálu 3
4	Vstup kanálu 4
8	Zpětné vedení kanálu 4

Pokyny k instalaci

Před zahájením instalace se ujistěte, že napájení segmentu K-bus, sběrnicového vazebního členu a všech sousedních komponent je zcela odpojeno.
Zarovnejte sběrnicovou svorku KL3204 s lištou DIN (standardní 35 mm) a zatlačte ji dolů, dokud bezpečně nezapadne na místo.
Ověřte, že je zajišťovací mechanismus aktivován a že boční kontaktní plochy dokonale lícují se sousedními svorkami.
Připojte vodiče 2vodičového odporového teploměru přímo k příslušným svorkám podle tabulky zapojení pinů.
Nakonfigurujte parametry snímačů a teplotní stupnici v prostředí TwinCAT nebo jiném inženýrském prostředí tak, aby odpovídaly připojeným fyzickým snímačům.
Přiveďte napájení na sběrnicový vazební člen a sledujte diagnostické stavové LED, abyste ověřili správnou funkci.

FAQ

Jaká je hlavní funkce sběrnicového terminálu BECKHOFF KL3204?

BECKHOFF KL3204 je 4kanálový analogový vstupní sběrnicový terminál určený k připojení odporových teplotních detektorů (RTD) a odporových snímačů pomocí prostorově úsporné 2vodičové technologie zapojení.

Jaké typy snímačů podporuje BECKHOFF KL3204?

BECKHOFF KL3204 podporuje různé odporové teplotní snímače, včetně Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120 a Ni1000, a také obecná měření odporu/potenciometru až do 5 kOhm.

Jak je terminál BECKHOFF KL3204 napájen?

BECKHOFF KL3204 je interně napájen prostřednictvím systému zadní sběrnice K-bus a potřebný provozní proud elektroniky odebírá přímo ze sběrnicového vazebního členu.

Jaké je rozlišení převodu BECKHOFF KL3204?

BECKHOFF KL3204 je vybaven vysoce přesným 16bitovým analogově-digitálním převodem, který poskytuje rozlišení měření 0,1 °C na digit.
