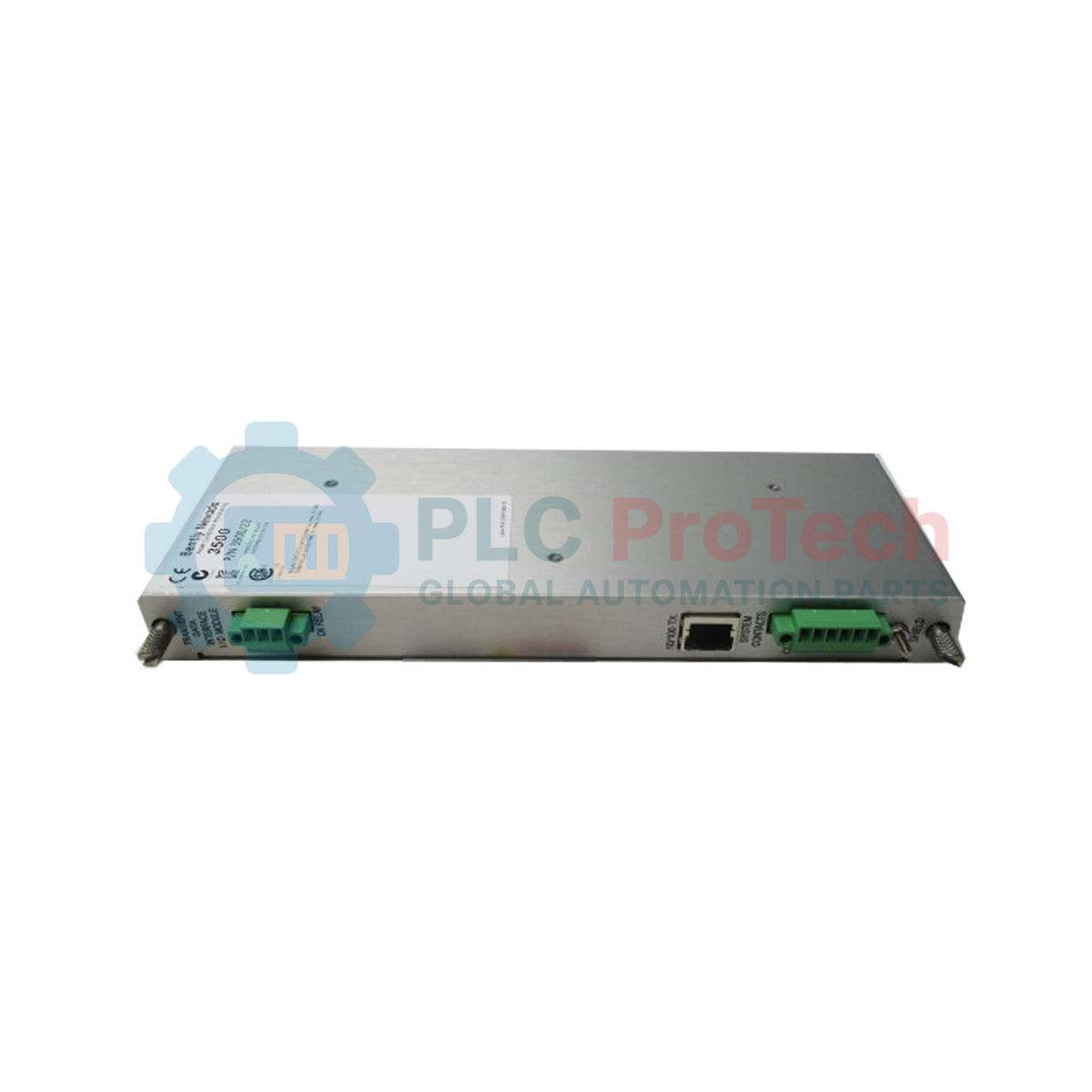

Bently Nevada 146031-01 3500/22M vstupně-výstupní modul 10Base-T/100Base-TX

Popis

Bently Nevada 146031-01 je vstupně-výstupní modul Ethernet 10Base-T/100Base-TX určený k zajištění připojení přes Ethernet a funkcí rozhraní systémových kontaktů pro modul 3500/22M Transient Data Interface (TDI) v rámci systému monitorování strojních zařízení 3500. Je instalován v zadním slotu přímo za hlavním modulem 3500/22M TDI a je vybaven ethernetovým portem RJ-45 podporujícím protokol BN Host a protokol BN TDI přes TCP/IP pro směrování ustálených hodnot a dat dynamických průběhů do hostitelského softwaru, jako je software System 1 pro monitorování stavu a diagnostiku. Modul 146031-01 obsahuje integrované relé OK pro signalizaci stavu rozvaděče, vstupy systémových kontaktů Trip Multiply, Alarm Inhibit a Rack Reset a také vyhrazenou 2pinovou svorku signálové společné pro připojení přístrojové země.

Funkce

• Ethernetová komunikace 10Base-T nebo 100Base-TX s automatickou detekcí prostřednictvím konektoru RJ-45
• Integrované standardní relé OK dimenzované na 5 A při 24 V DC/120 V AC pro signalizaci poruchy rozvaděče
• Vestavěné zhášecí členy pro ochranu kontaktů relé
• Vstupní svorky pro systémové ovládací prvky s bezpotenciálovými kontakty Trip Multiply, Alarm Inhibit a Rack Reset
• Vyhrazený 2pinový konektor pro připojení signálové společné svorky k jednomu bodu přístrojové země
• Přímé rozhraní v zadním slotu pro modul 3500/22M Transient Data Interface (TDI)

Použití

• Systémy ochrany strojních zařízení Bently Nevada 3500
• Ethernetová komunikace a rozhraní hostitelského softwaru prostřednictvím systému System 1
• Vzdálené monitorování rozvaděčů a získávání dat o přechodových průbězích
• Monitorování kritických strojních zařízení v elektrárnách, ropném a plynárenském průmyslu a petrochemických provozech

Technické specifikace

Pokyny k instalaci

• Nainstalujte modul do jediného zadního slotu s plnou výškou přímo za hlavním modulem TDI 3500/22M.
• Při výměně vstupu/výstupu RIM dodržujte správný postup aktualizace: vyjměte RIM, vyjměte vstup/výstup RIM, vložte vstup/výstup TDI a vložte TDI, abyste zabránili poškození modulu.
• Připojte standardní stíněný ethernetový kabel kategorie 5 s konektory RJ-45 o maximální délce 100 metrů (328 stop).
• Při připojování signálové společné svorky k jednobodovému uzemnění přístroje pomocí 2pinového konektoru posuňte přepínač na boku modulu napájecího vstupu (PIM) směrem k šipce „HP“, aby se signálová společná svorka izolovala od kostry.

Shoda a certifikace

• EMC: Směrnice Evropského společenství 2014/30/EU; normy: EN 61000-6-2, EN 61000-6-4
• Elektrická bezpečnost: Směrnice Evropského společenství 2014/35/EU; norma: EN 61010-1
• RoHS: Směrnice Evropského společenství 2011/65/EU
• FCC: Splňuje požadavky části 15 pravidel FCC
• Oblast námořní dopravy: klasifikační pravidla DNV GL; pravidla ABS pro podmínky klasifikace, část 1
• Schválení pro nebezpečné prostory: cNRTLus (Třída I, Zóna 2: AEx/Ex nA nC ic IIC T4 Gc / Třída I, Zóna 2: AEx/Ex ec nC ic IIC T4 Gc / Třída I, Divize 2, Skupiny A, B, C, D); ATEX/IECEx (II 3 G Ex nA nC ic IIC T4 Gc / Ex ec nC ic IIC T4 Gc)
