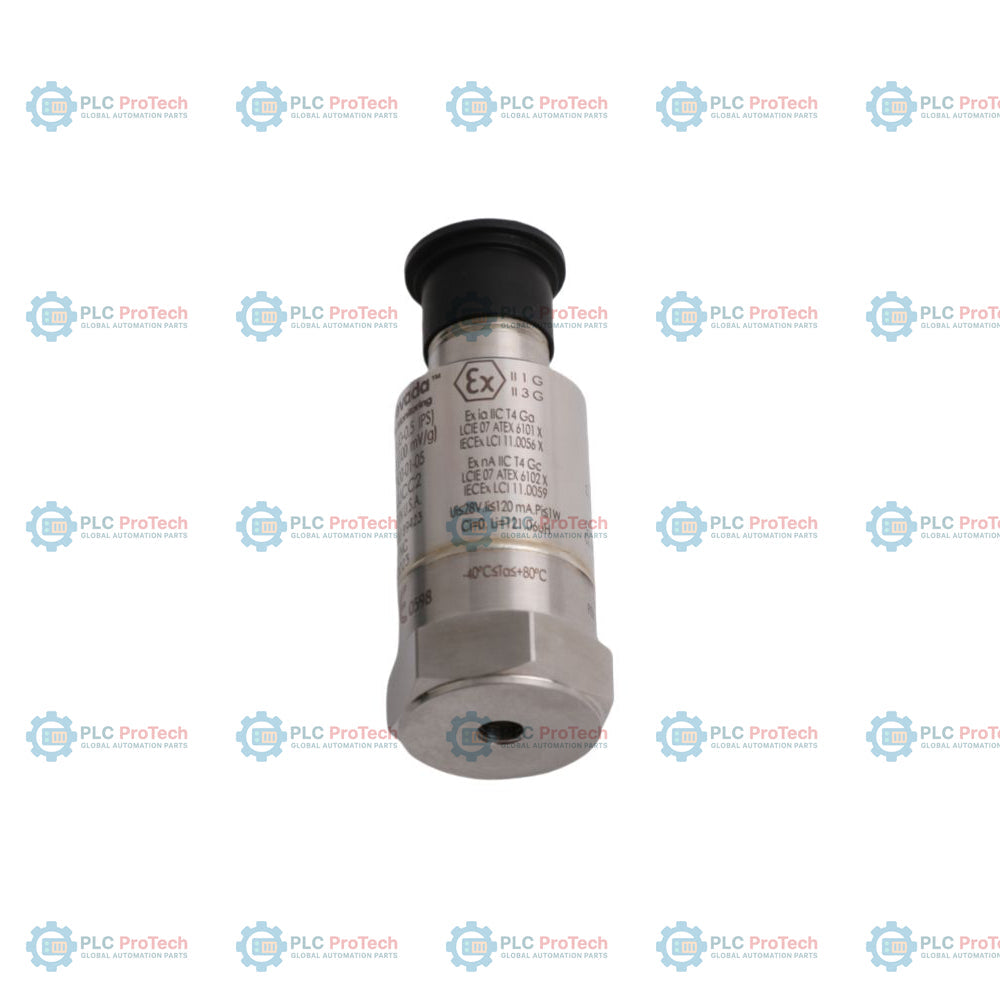

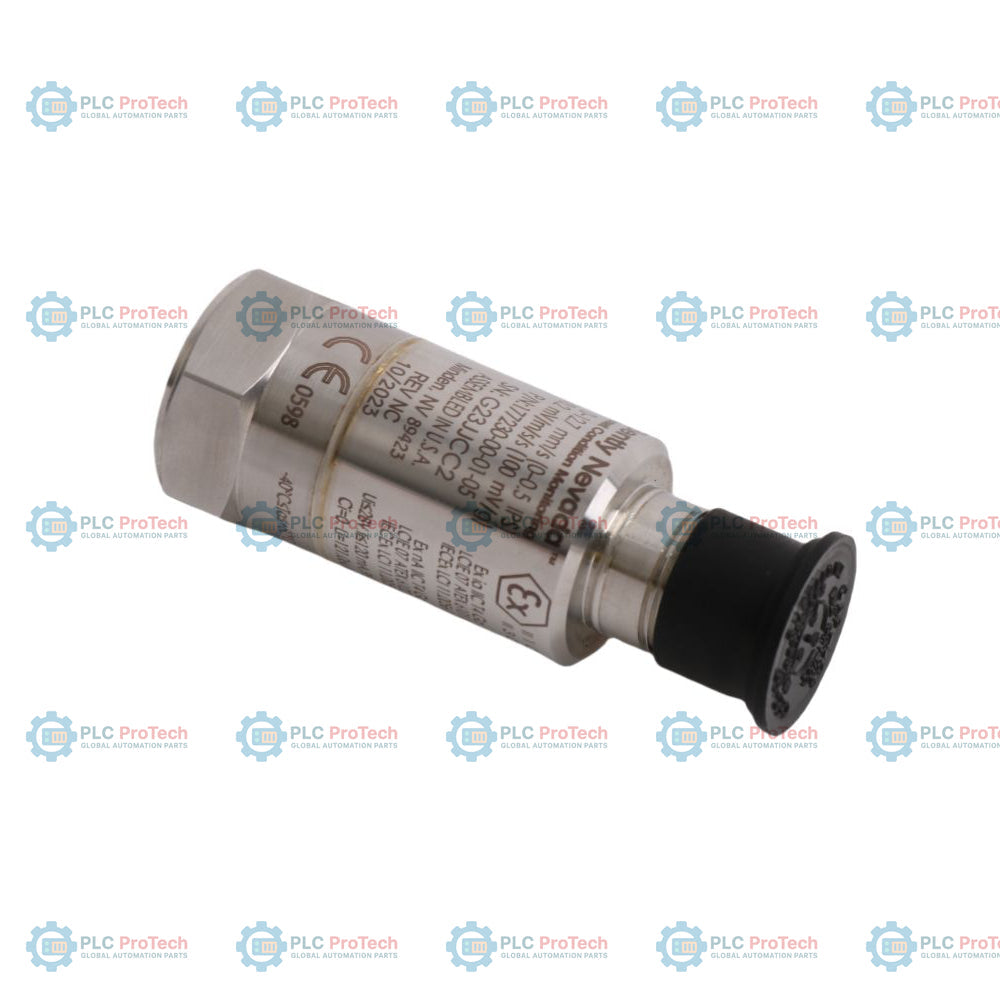

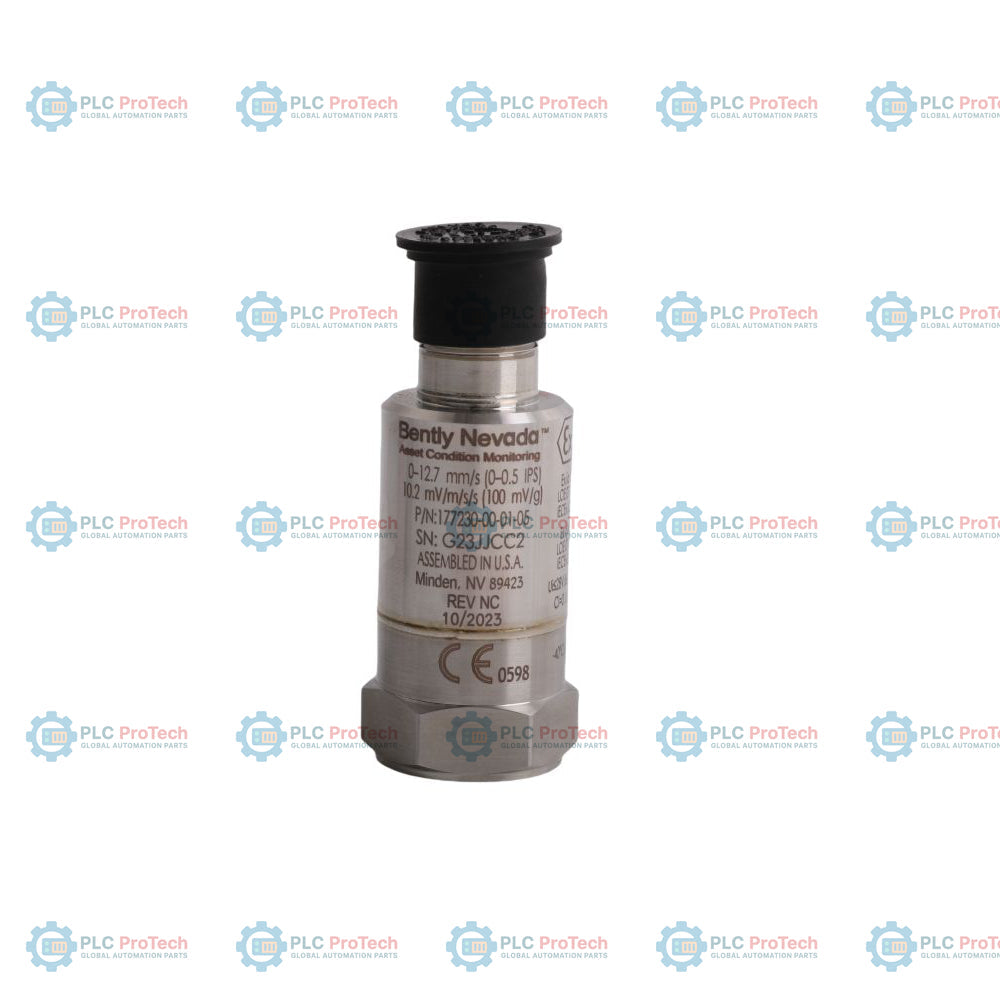

Bently Nevada 177230-00-01-05 seismický vysílač

SKU 177230-00-01-05

Skladem

12-month warranty
Free returns within 30 days

Manufacturer: Bently Nevada
Product No.: 177230-00-01-05
Country of origin:United States
Product Type: Seismický vysílač
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 131g
Dimensions: 25,4 mm × 66,0 mm × 25,4 mm
Shipping port: Xiamen
Warranty: 12 months

Popis

Bently Nevada 177230-01-01-05 je seismický převodník napájený po smyčce, určený k přímému začlenění měření celkových vibrací strojů do programovatelných logických automatů (PLC), distribuovaných řídicích systémů (DCS) nebo rozhraní SCADA. Zařízení obsahuje keramický smykový snímací prvek a převádí dynamické vibrace na průmyslový standard proudové smyčky 4 až 20 mA, jejíž výstup je úměrný celkové rychlosti vibrací, a současně poskytuje nebufrovaný signál dynamického zrychlení pro diagnostickou analýzu. Konfigurace 177230-01-01-05 poskytuje měřicí rozsah 0 až 25,4 mm/s (0 až 1,0 in/s) RMS v pásmu 10 Hz až 1 kHz a disponuje několika schváleními pro nebezpečné prostory.

Funkce

Používá průmyslový standard proudové smyčky 4 až 20 mA napájené po smyčce pro přímou integraci do řídicích systémů.
Využívá keramický smykový snímací prvek pro přesné a opakovatelné měření vibrací.
Poskytuje nebufrovaný surový dynamický výstupní signál napětí zrychlení pro podrobnou diagnostickou kontrolu.
Je vyroben s hermeticky utěsněným pouzdrem z nerezové oceli 316L a horním 3pinovým konektorem MIL-C-5015.
Před uvedením do provozu nevyžaduje konfiguraci ani mechanické nastavení na místě.
Obsahuje vestavěnou funkci autotestu a chráněné rozhraní.

Použití

Celkové monitorování vibrací rotačních a vratných strojních zařízení.
Integrace ochrany strojů a monitorování jejich stavu s PLC, DCS a systémy SCADA.
Měření vibrací zařízení v průmyslových prostředích, které není součástí hlavního technologického procesu.
Monitorování vibrací strojů v nebezpečných prostorech.

Informace pro objednání

Číslo dílu	Popis
177230-00-01-05	Seismický převodník
00	Měřicí rozsah: 0–12,7 mm/s (0–0,5 in/s)
01	Frekvence: 10 Hz až 1 kHz (600 až 60 kcps) RMS
05	Schválení: Vícenásobná schválení (CSA/NRTL/C, ATEX/IECEx)

Technické specifikace

Kategorie parametru	Podrobnosti specifikace
Výrobce	Bently Nevada
Číslo dílu	177230-00-01-05
Měřicí rozsah (volitelná možnost 00)	0 až 12,7 mm/s (0 až 0,5 in/s) RMS +/-10 %
Frekvenční odezva (volitelná možnost 01)	10 Hz až 1 kHz +/-10 % (600 cpm až 60 kcpm +/-10 %)
Napájecí napětí	12 až 30 V DC (proud omezen na 40 mA)
Výstupní signál rychlosti	Proudová smyčka 4 až 20 mA mezi pinem A a pinem B (úměrná efektivní hodnotě vibrací)
Citlivost na rychlost	4 +/-0,3 mA = 0,0 mm/s; 20 +/-2 mA = plný rozsah
Výstupní signál zrychlení	Nebufrované napětí mezi pinem C a pinem B (referenční)
Citlivost na zrychlení	10,2 mV/m/s2 (100 mV/g) +/-20 %
Plný rozsah zrychlení	147 m/s2 (15 g) špičkově
Frekvenční odezva zrychlení	2,5 Hz až 10 kHz +/-10 % (150 cpm až 600 kcpm +/-10 %)
Linearita	1 % plného rozsahu
Výstupní předpětí	2,5 V +/-0,1 V (vztaženo k pinu B)
Doba ustálení	Méně než 15 sekund do 2 % konečné hodnoty
Vlastní rezonanční frekvence po montáži	Více než 12 kHz
Příčná citlivost	Méně než 5 % citlivosti
Typ snímacího prvku	Keramický / smykový
Elektrická izolace	Více než 10^8 ohmů
Průrazné napětí izolace pouzdra	600 Vrms s unikajícím proudem menším než 1 mA
Provozní teplota	-40 degC až +85 degC (-40 degF až +185 degF)
Relativní vlhkost	Až 100 % bez ponoření
Citlivost na magnetické pole	Méně než 20 um/s/gauss (790 uin/s/gauss) špičkově; méně než 14,7 mm/s2/gauss (150 ug/gauss) špičkově (na základě 50 gaussů, 50–60 Hz)
Odolnost proti rázům	9 810 m/s2 (1 000 g špičkově), maximální zkouška pádem
Materiál pouzdra	Nerezová ocel 316L
Těsnění snímače	Hermeticky utěsněný
Typ konektoru	3pinový MIL-C-5015, nerezová ocel 316L
Montážní otvor / závity	1/4-28 UNF
Montážní moment	4 až 7 N-m (35.4 až 62.0 in-lbf)
Hmotnost	131 g (4,62 oz), typicky
Rozměry (průměr × výška)	25,4 mm × 66,0 mm (1,00 in × 2,60 in)

Připojení/rozhraní

Pin konektoru	Funkce
Pin A	Kladný vodič smyčky 4–20 mA (kladný vzhledem k pinu B)
Pin B	Zpětný vodič smyčky 4–20 mA (záporný zpětný vodič smyčky pro pin A a společný vodič pro dynamický signál)
Pin C	Signál dynamického zrychlení (nebufferovaný, vztažený k pinu B)

Pokyny k instalaci

Montáž: Namontujte přímo na stroj pomocí kolíku do závitového otvoru 1/4-28 UNF utahovacím momentem 4 až 7 N-m (35.4 až 62.0 in-lbf).
Manipulace s magnetickou základnou: Pokud používáte magnetickou základnu, přiklopte ji na povrch stroje namísto jejího prudkého přiložení, abyste zabránili vzniku vysokých špičkových signálů, které by mohly poškodit vnitřní elektroniku.
Uzemnění a izolace: Pin B (záporný pól dynamického signálu) vyžaduje izolaci od jakéhokoli uzemnění. Uzemnění této svorky způsobí zkrat smyčky 4 až 20 mA a povede ke ztrátě výstupu.
Výběr kabelu: Připojte pomocí protikusu 3pinového konektoru MIL-C-5015 a stíněných třížilových kabelů (18 až 22 AWG s minimálním pokrytím stíněním 80 %).

Shoda a certifikace

FCC: Splňuje požadavky části 15 pravidel FCC
Směrnice EMC: Směrnice EMC 2014/30/EU
Směrnice týkající se životního prostředí: Směrnice ROHS 2011/65/EU
Námořní schválení: Pravidla DNV pro klasifikaci – lodě; pravidla DNV pro klasifikaci – vysokorychlostní a lehká plavidla; pobřežní normy DNV
Schválení cNRTLus: Třída I, Div 2, skupiny A, B, C, D (Ex nL IIC T4, AEx nA IIC T4); Třída I, Div 1, skupiny A, B, C, D; Třída II, Div 1, skupiny E, F, G; Třída III, Div 1 (Ex ia IIC T4, AEx ia IIC T4)
Schválení ATEX/IECEx: Zóna 0/1: II 1 G, Ex ia IIC T4 Ga; Zóna 2: II 3 G, Ex na IIC T4 Gc (Ta = -40 degC až +80 degC)

FAQ

Jaké signály vysílač poskytuje prostřednictvím svých konektorových pinů?

Zařízení poskytuje mezi pinem A a pinem B proporcionální rychlostní signál 4 až 20 mA napájený ze smyčky a mezi pinem C a pinem B nebufferovaný dynamický napěťový signál zrychlení.

Co se stane, pokud je pin B připojen k elektrické zemi?

Pin B slouží jako návrat smyčky a reference dynamického signálu a vyžaduje izolaci od země. Uzemnění pinu B způsobí zkrat proudové smyčky 4 až 20 mA a výstup signálu nebude k dispozici.

Jaké opatření je třeba dodržet při použití magnetické montážní základny se zařízením?

Vysílač je třeba na povrch stroje naklápěním položit, nikoli jej na místo zacvaknout, protože zacvaknutí může vytvářet vysoké napěťové špičky, které mohou poškodit vnitřní elektroniku.
