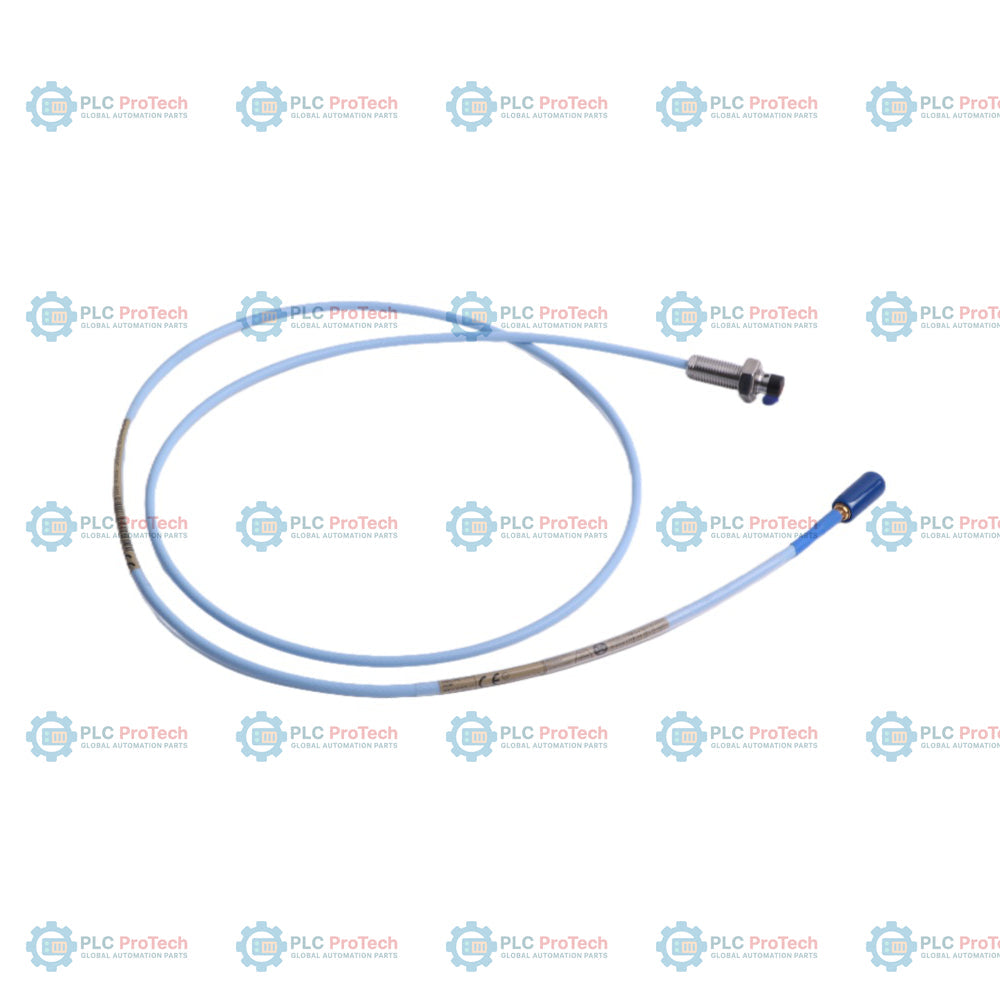

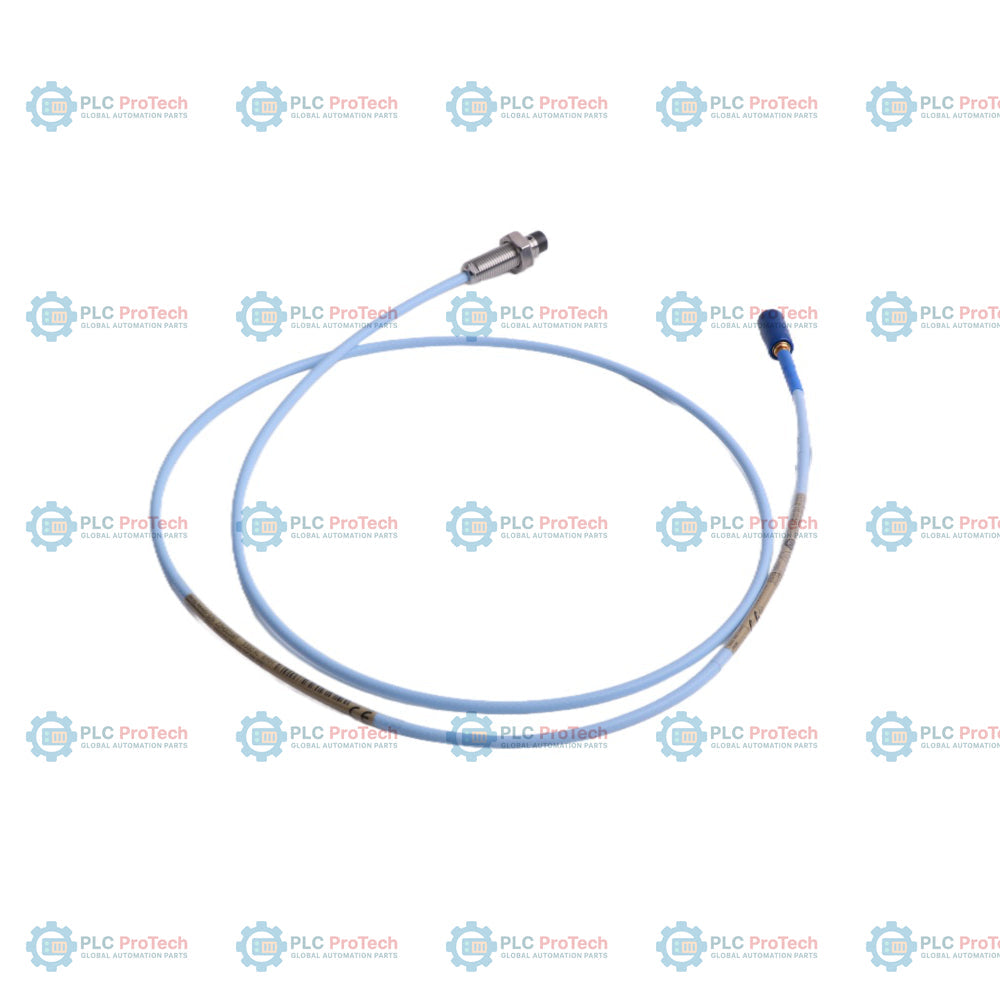

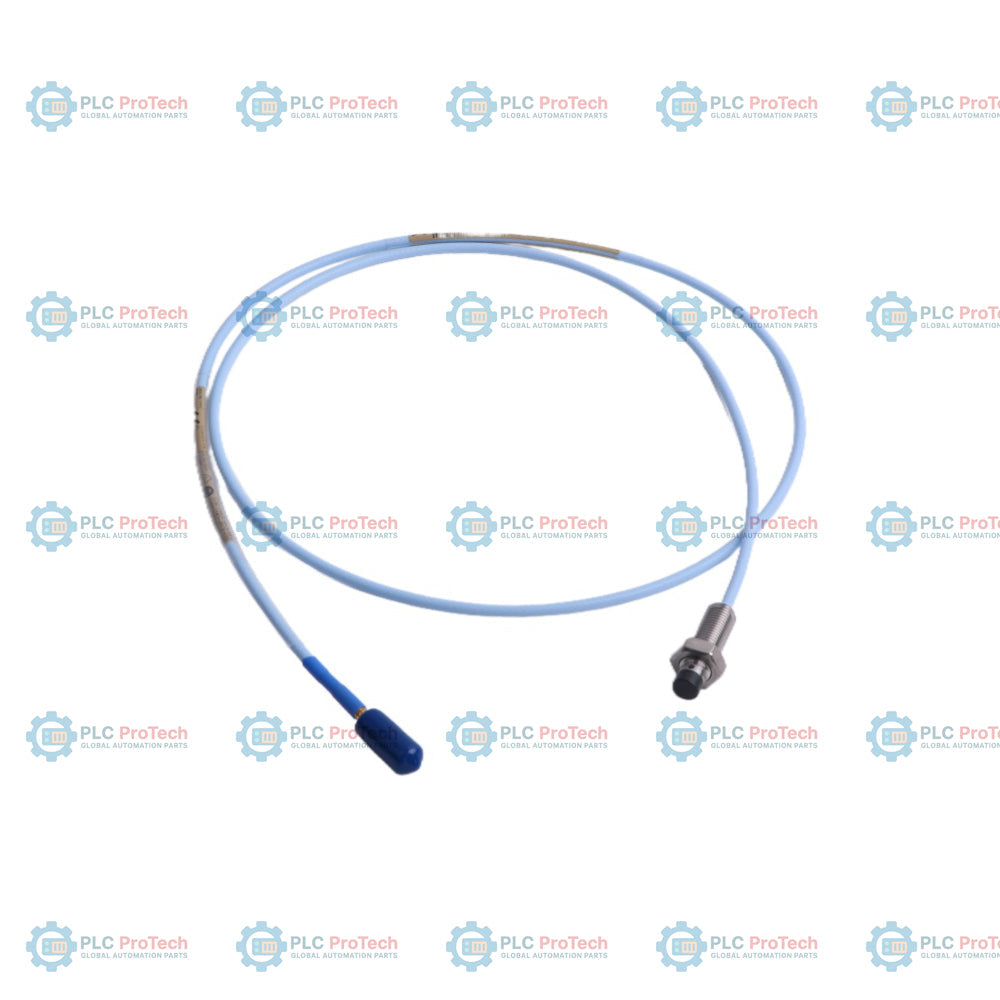

Bently Nevada 330101-00-12-10-02-CN 3300 XL 8 mm Snímač přiblížení

SKU 330101-00-12-10-02-CN

Skladem

12-month warranty
Free returns within 30 days

Manufacturer: Bently Nevada
Product No.: 330101-00-12-10-02-CN
Country of origin:United States
Product Type: 3300 XL sonda přiblížení 8 mm
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 140g
Dimensions: 45 mm × 95 mm × 95 mm (V × Š × H)
Shipping port: Xiamen
Warranty: 12 months

Popis

Bently Nevada 330101-00-12-10-02-CN je 8mm snímač přiblížení, který patří do průmyslového standardu 3300 XL 8mm systému snímačů přiblížení. Tato konkrétní konfigurace se od ostatních variant v této řadě liší délkou bez závitu 0,0 palce (zcela závitovým pouzdrem), celkovou délkou pouzdra 1,2 palce a celkovou délkou kabelu 1,0m. Je zakončena miniaturním koaxiálním konektorem ClickLoc na standardním kabelu bez pancéřování a je vybavena specializovaným čínským schvalovacím balíčkem pro nebezpečné prostory -CN, který zahrnuje certifikace NEPSI a CCC vyžadované pro zařízení používaná v průmyslovém prostředí v Číně.

Tento bezkontaktní snímač pracuje na principu vířivých proudů a poskytuje vysoce přesná měření dynamických vibrací a statické polohy hřídele. Po integraci se snímačem přiblížení 3300 XL Proximitor a prodlužovacím kabelem vytváří kompletní měřicí řetězec, který spolehlivě komunikuje se skříní monitorovacího systému 3500. Je navržen pro trvalou instalaci v ložiskových tělesech nebo krytech strojů a jeho robustní konstrukce chrání kritická strojní zařízení včetně parních a plynových turbín, odstředivých kompresorů a vysoce výkonných čerpadel.

Vlastnosti

Standardní hrot snímače 8mm zapouzdřený v odolném plastu z polyfenylensulfidu (PPS) pro optimální odolnost vůči okolnímu prostředí.
Plně závitové pouzdro z nerezové oceli se závitem 3/8-24 UNF-2A a délkou bez závitu 0,0 palce pro flexibilní možnosti montáže na stroji.
Tříosý kabel o délce 1,0m zakončený pozlaceným miniaturním koaxiálním konektorem ClickLoc.
Specifické provedení -CN pro danou zemi poskytuje bezpečnostní označení NEPSI a CCC pro shodu s požadavky na nebezpečné prostory.
Plně zaměnitelné se standardními komponenty systémů 3300 XL a řady 3300 5mm a 8mm.
Integrované tlakové těsnění z O-kroužku Viton mezi hrotem snímače a pouzdrem zabraňuje průniku oleje a provozních kapalin ze stroje.

Aplikace

Bently Nevada 330101-00-12-10-02-CN se používá u kritických rotujících strojních zařízení, kde je vyžadována nepřetržitá ochrana a diagnostika strojů. Mezi hlavní aplikace patří:

Monitorování vibrací hřídele a axiálního posunutí parních a plynových turbín.
Měření axiálního tahu a radiální polohy rotoru odstředivých kompresorů a expandérů.
Diagnostika vibrací ložiskových těles průmyslových čerpadel a převodovek.
Instalace kritických rotujících strojních zařízení v Číně vyžadující přísné certifikace NEPSI nebo CCC pro nebezpečné prostory.

Informace k objednávání

Tento produkt představuje přizpůsobenou konfiguraci řady snímačů přiblížení 3300 XL 8mm. Objednatelný kód se dekóduje následovně:

Volba / segment	Kód na této skladové jednotce	Význam / popis
Objednatelné číslo dílu	330101-00-12-10-02-CN	3300 XL 8mm snímač přiblížení se závitem 3/8-24 UNF, bez pancéřování
A – varianta délky bez závitu	00	Délka bez závitu 0,0 palce (plně závitové pouzdro)
B – varianta celkové délky pouzdra	12	Celková délka pouzdra 1,2 palce (30,5 mm)
C – varianta celkové délky	10	Celková délka sondy 1,0 metru (3,3 stopy)
D – varianta konektoru a kabelu	02	Miniaturní koaxiální konektor ClickLoc, standardní kabel
Přípona – schválení agentur	-CN	Balíček schválení pro zóny s nebezpečím výbuchu v Číně (NEPSI + CCC + příslušná označení)

Technické specifikace

Parametr specifikace	Hodnota / detail
Výrobce	Bently Nevada
Model / číslo dílu	330101-00-12-10-02-CN
Produktová řada	Bezkontaktní snímací systém 3300 XL 8 mm
Typ měření	Posunutí (bezkontaktní)
Princip funkce	Vířivé proudy
Materiál hrotu sondy	Polyfenylensulfid (PPS)
Materiál pouzdra sondy	Nerezová ocel AISI 303 nebo 304 (SST)
Velikost závitu	3/8-24 UNF-2A
Průměr hrotu sondy	8 mm
Typ kabelu	75ohmový triaxiální kabel s izolací z kopolymeru tetrafluorethylenu a hexafluorpropylenu (FEP)
Materiál konektoru	Pozlacená mosaz nebo pozlacený beryliový bronz
Provozní a skladovací teplota	-52 °C až +177 °C (-62 °F až +350 °F)
Tlakové těsnění sondy	Diferenční tlakové těsnění z fluorokaučukového O-kroužku mezi hrotem a pouzdrem
Minimální poloměr ohybu kabelu	25,4 mm (1,0 palce)
Maximální utahovací moment konektoru	0,565 N-m (5 in-lbf)
Jmenovitý stejnosměrný odpor sondy	7,59 ohmu +/- 0,50 ohmu (mezi středovým a vnějším vodičem)
Rozměry	45 mm x 95 mm x 95 mm (V x Š x H)
Hmotnost	0,14 kg

Pokyny k instalaci

Pro zajištění přesného měření vibrací a polohy dodržujte při instalaci následující pokyny:

Namontujte sondu se správnou mezerou podle kalibrace systému a pomocí digitálního voltmetru ověřte odpovídající stejnosměrné předpětí na výstupu snímače Proximitor.
Při montáži nepřekračujte maximální doporučený utahovací moment 33,9 N-m (300 in-lbf). První tři závity lze utáhnout momentem omezeným na 7,5 N-m (66 in-lbf), aby se zabránilo mechanické deformaci krytu sondy.
Veďte triaxiální kabel robustním, uzemněným potrubím nebo ochrannými kabelovými žlaby a zachovejte minimální poloměr ohybu 25,4 mm (1,0 palce), aby byl chráněn vnitřní vodič jádra.
Zajistěte správné stínění a uzemnění v celém měřicím okruhu snímače; stínění uzemněte pouze na straně Proximitoru a zajistěte, aby bylo tělo sondy elektricky izolováno od ostatních rušivých signálů.
Propojte koaxiální konektory sondy a prodlužovacího kabelu tlakem prstů; spojky ClickLoc nepřetahujte, aby byla zajištěna neporušenost pozlacených kontaktů.

Shoda a certifikace

Bently Nevada 330101-00-12-10-02-CN je konfigurován s lokalizovanými schváleními bezpečnosti a ochrany proti výbuchu:

NEPSI Ex ia / Ex nA / Ex ec: Certifikováno pro zóny s nebezpečím výbuchu v Číně.
CCC: Povinná čínská certifikace pro systémy ochrany proti výbuchu.
RoHS: Splňuje normy pro omezení nebezpečných látek.

FAQ

Co označuje přípona -CN u tohoto proximitního snímače?

Přípona -CN označuje schvalovací balíček pro nebezpečné oblasti v Číně, který potvrzuje certifikaci snímače podle místních předpisů NEPSI a CCC pro ochranu proti výbuchu v průmyslových závodech po celé Číně.

Jaké jsou konkrétní fyzické rozměry této konfigurace 330101?

Tato konkrétní konfigurace má netříděnou délku 0,0 palce (plně závitové pouzdro) a celkovou délku pouzdra 1,2 palce (30,5 mm).

Jaký typ konektoru a kabelu se dodává s tímto modelem?

Je vybaven variantou kabelu „02“, která poskytuje standardní nearmovaný 75ohmový triaxiální kabel s pozlaceným miniaturním koaxiálním konektorem ClickLoc, bez ochrany konektoru.

Lze tento snímač připojit přímo k monitoru 3500?

Ne, snímač musí být připojen prostřednictvím prodlužovacího kabelu 3300 XL ke snímači Proximitor 3300 XL, který se následně připojuje k monitorovacímu stojanu systému 3500.

Jaký je jmenovitý stejnosměrný odpor této sondy o délce 1,0 metru?

Jmenovitý stejnosměrný odpor (R-probe) mezi středovým a vnějším vodičem této sondy o délce 1,0 metru je 7,59 ohmu +/- 0,50 ohmu.
