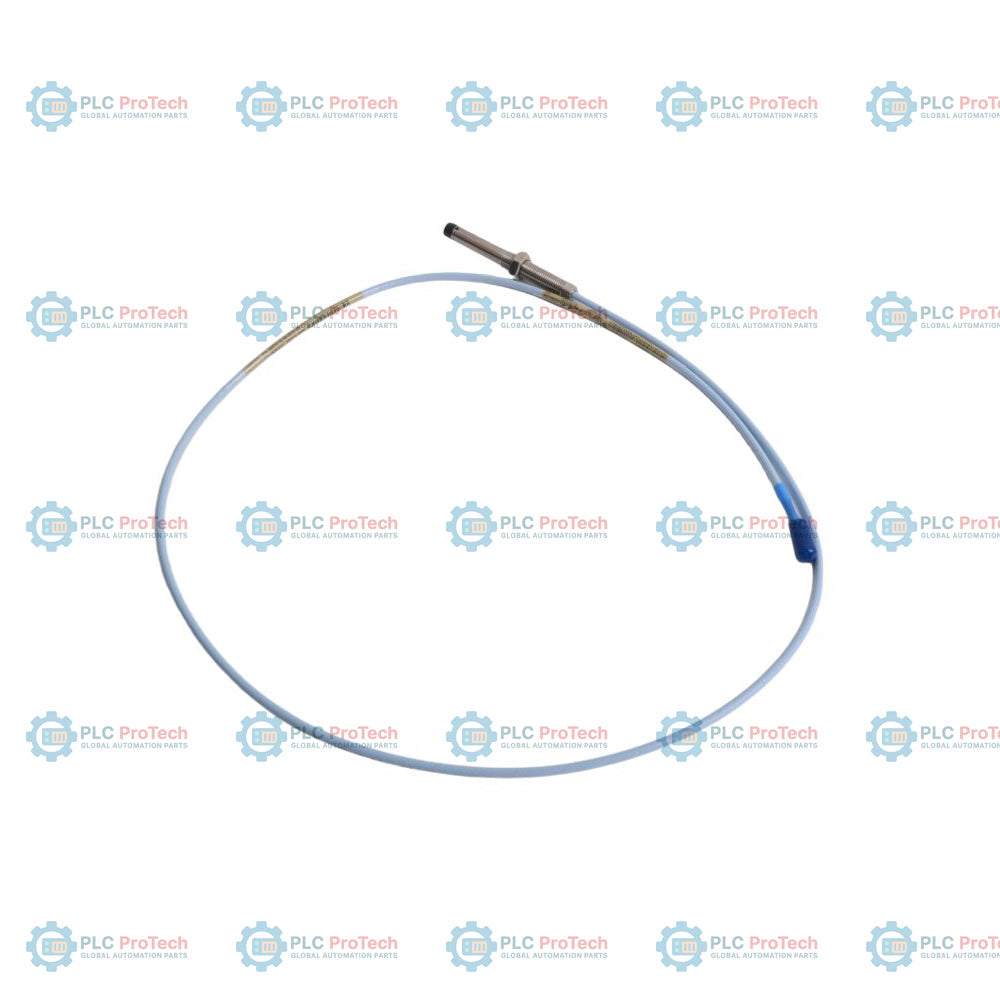

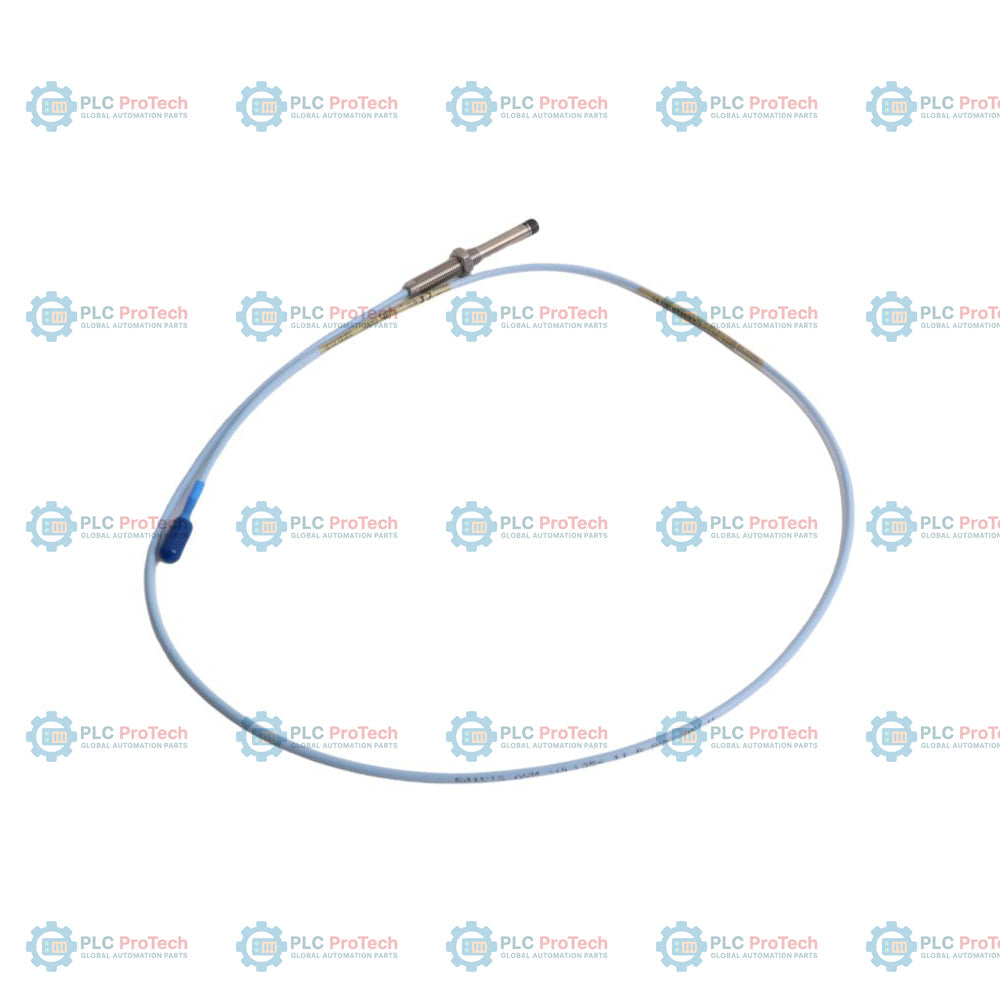

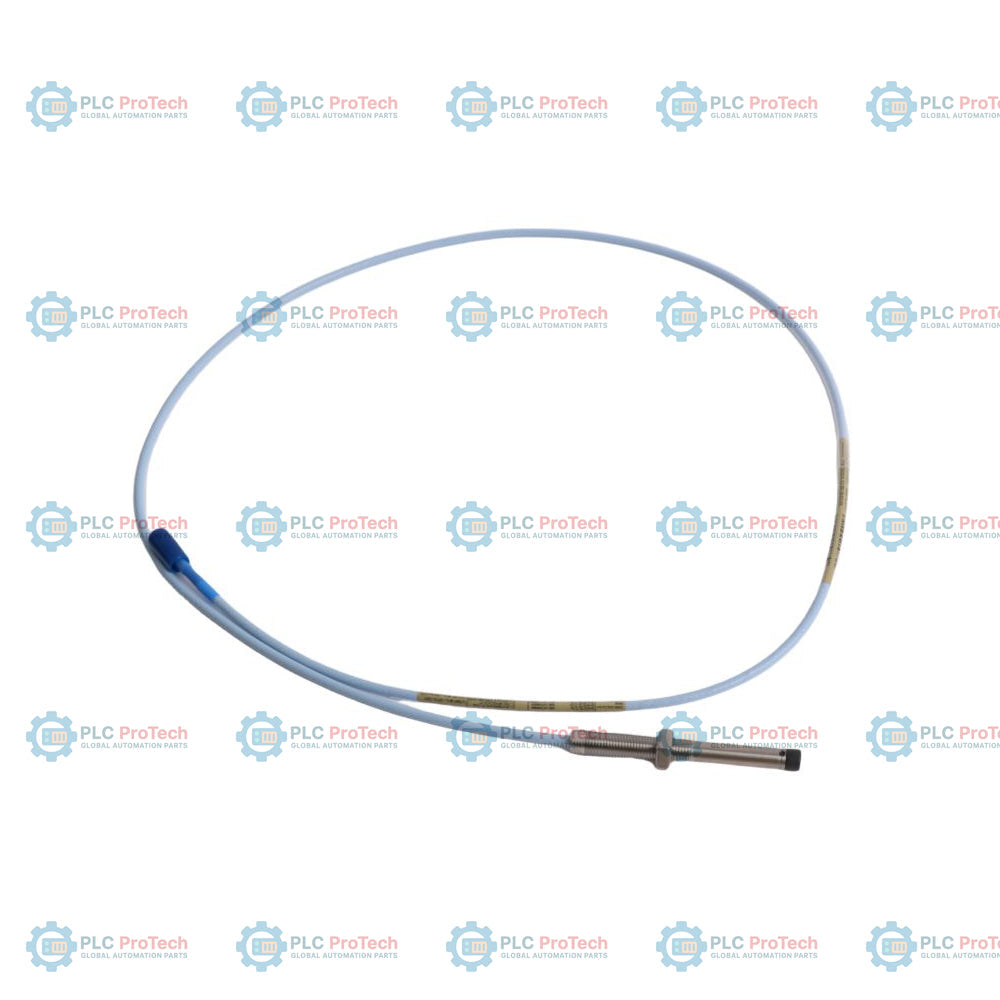

Bently Nevada 330101-12-30-10-02-05 3300 XL 8mm Snímací sonda přiblížení

Popis

Bently Nevada 330101-12-30-10-02-05 je 8mm snímač přiblížení navržený pro přesné bezkontaktní měření vibrací a posunutí hřídele v kritických rotačních strojních zařízeních. Jako klíčová součást systému bezkontaktních převodníků Bently Nevada 3300 XL 8 mm pracuje tato sonda na principu vířivých proudů a detekuje statickou i dynamickou vzdálenost mezi hrotem sondy a vodivým cílem, například hřídelí stroje.

Tato konkrétní varianta má závitový profil 3/8-24 UNF bez ochranného pancéřování. Je konfigurována s bezzávitovou délkou 1,2 palce (volba 12), celkovou délkou pouzdra 3,0 palce (volba 30) a celkovou délkou 1,0 metru (3,3 stopy) (volba 10). Kabel má standardní nearmované provedení zakončené miniaturním koaxiálním konektorem ClickLoc (volba 02) bez integrované ochrany konektoru. Pro zajištění vhodnosti pro průmyslové zóny s globální klasifikací je dodáván s variantou schválení agentur 05, která zahrnuje normy CSA, ATEX a IECEx pro nebezpečné prostory.

V běžném systému ochrany strojních zařízení se tato sonda připojuje k prodlužovacímu kabelu 3300 XL a propojuje se senzorem Proximitor řady 330180. Společně tvoří plně kalibrovaný měřicí řetězec, který poskytuje vysoce přesné lineární výstupní signály (obvykle 7,87 V/mm nebo 200 mV/mil) přímo monitorovacím modulům stojanu Bently Nevada 3500 nebo jiným systémům ochrany strojních zařízení.

Vlastnosti

• Standardní průměr hrotu 8 mm optimalizovaný pro měření posunutí a vibrací na principu vířivých proudů.
• Speciální mechanické provedení s 1,2palcovou bezzávitovou částí a celkovou délkou závitového pouzdra 3,0 palce.
• Standardní nearmovaný koaxiální kabel zakončený miniaturním pozlaceným koaxiálním konektorem ClickLoc.
• Bezproblémově se integruje do řetězce převodníků 3300 XL; při použití odpovídajících komponent není nutné provádět žádné kalibrační úpravy.
• Robustní hrot z materiálu PPS (polyfenylensulfid) a tělo z nerezové oceli AISI 303 zajišťují vysokou odolnost vůči chemikáliím a vlivům prostředí.
• Integrovaný těsnicí kroužek Viton O-ring zajišťuje spolehlivé utěsnění proti diferenčnímu tlaku mezi hrotem sondy a pouzdrem.

Aplikace

Určeno pro trvalé instalace na kritických rotačních strojích, mezi typické aplikace patří:

• Měření radiálních vibrací hřídele u parních a plynových turbín.
• Monitorování axiální polohy hřídele a axiálního posunutí u vysokotlakých kompresorů a čerpadel.
• Studie dynamiky rotorů a diagnostika strojů.
• Nepřetržité monitorování a ochrana proti překročení otáček u převodovek, generátorů a průmyslových ventilátorů.

Informace pro objednání

Řada 330101 společnosti Bently Nevada umožňuje přizpůsobení rozměrů sondy, konfigurace kabelu a bezpečnostních parametrů. Rozložení segmentů pro tuto konkrétní konfiguraci je uvedeno níže:

Technické specifikace

Pokyny k instalaci

Pro dosažení spolehlivých dynamických měření vibrací a zachování elektrické bezpečnosti dodržujte následující instalační doporučení:

• Nastavení mezery sondy: Namontujte sondu s odpovídající mechanickou odstupovou mezerou (obvykle 1.27 mm nebo 50 mil), aby byl signál vycentrován v lineárním rozsahu snímače Proximitor. Při nastavování mezery vycházejte z kalibrační křivky stejnosměrného napětí systému.
• Zašroubování závitu: Nepřekračujte maximální limity zašroubování závitu. U závitu 3/8-24 UNF je maximální doporučená délka zašroubování 0.563 palce (14.3 mm), aby nedošlo k zadření.
• Vedení kabelu: Veďte koaxiální kabel vyhrazeným průmyslovým potrubím nebo kabelovými žlaby, aby nedošlo k mechanickému poškození. Neveďte jej souběžně s vysokonapěťovými napájecími vedeními, abyste minimalizovali elektromagnetické rušení.
• Uzemnění: Zajistěte řádné uzemnění systému snímače. Stínění kabeláže v terénu by mělo být připojeno k jednobodovému uzemnění přístroje, obvykle na straně monitorovací skříně, a u krytu snímače Proximitor ponecháno plovoucí.
• Ochrana konektoru: Jelikož tato volba (02) neobsahuje integrovanou ochranu konektoru, zajistěte, aby byly spoje zabaleny do samosvařovací silikonové pásky nebo umístěny ve spojovací krabici, aby se zabránilo pronikání vlhkosti a nečistot.

Soulad a certifikace

Tato konkrétní konfigurace (volba 05) splňuje globální požadavky pro nebezpečná prostředí:

• ATEX/IECEx: Certifikováno pro použití v nebezpečných prostředích zón 0, 1 a 2 (Ex ia IIC T5...T1 Ga, Ex ia IIIC T90 degC...T280 degC Dc, Ex nA IIC T5...T1 Gc, Ex ec IIC T5...T1 Gc).
• CSA: Schváleno pro nebezpečná prostředí třídy I, divize 1 a 2, skupiny A, B, C a D, pokud je instalováno podle výkresu Bently Nevada 141092 nebo 140979.
• Parametry jiskrové bezpečnosti: Schváleno pro aplikace s jiskrovou bezpečností při parametrech Ui = -28 V, Ii = 140 mA, Pi = 0.91 W, Ci = 1.5 nF, Li = 610 uH při připojení k certifikovaným obvodům Proximitor.
