Bently Nevada 330104-00-12-10-01-00 3300 XL 8mm sonda blízkosti

Popis

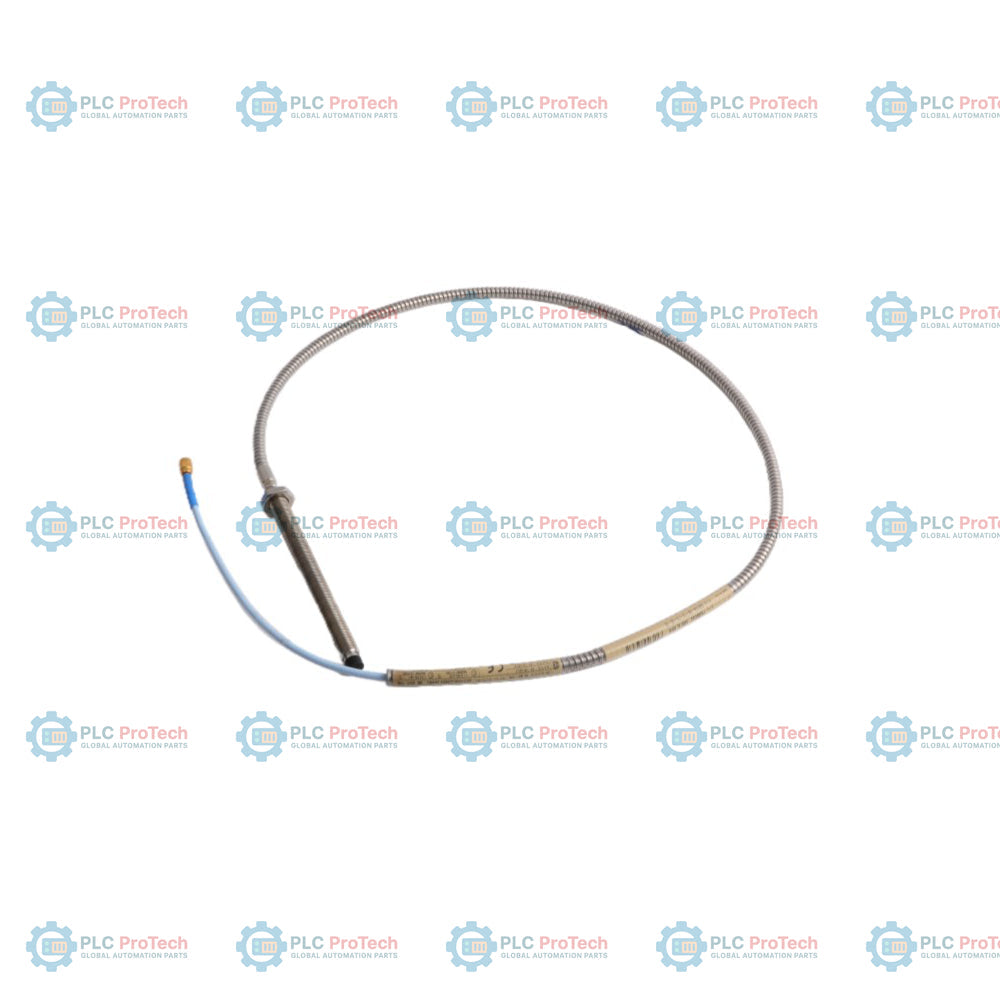

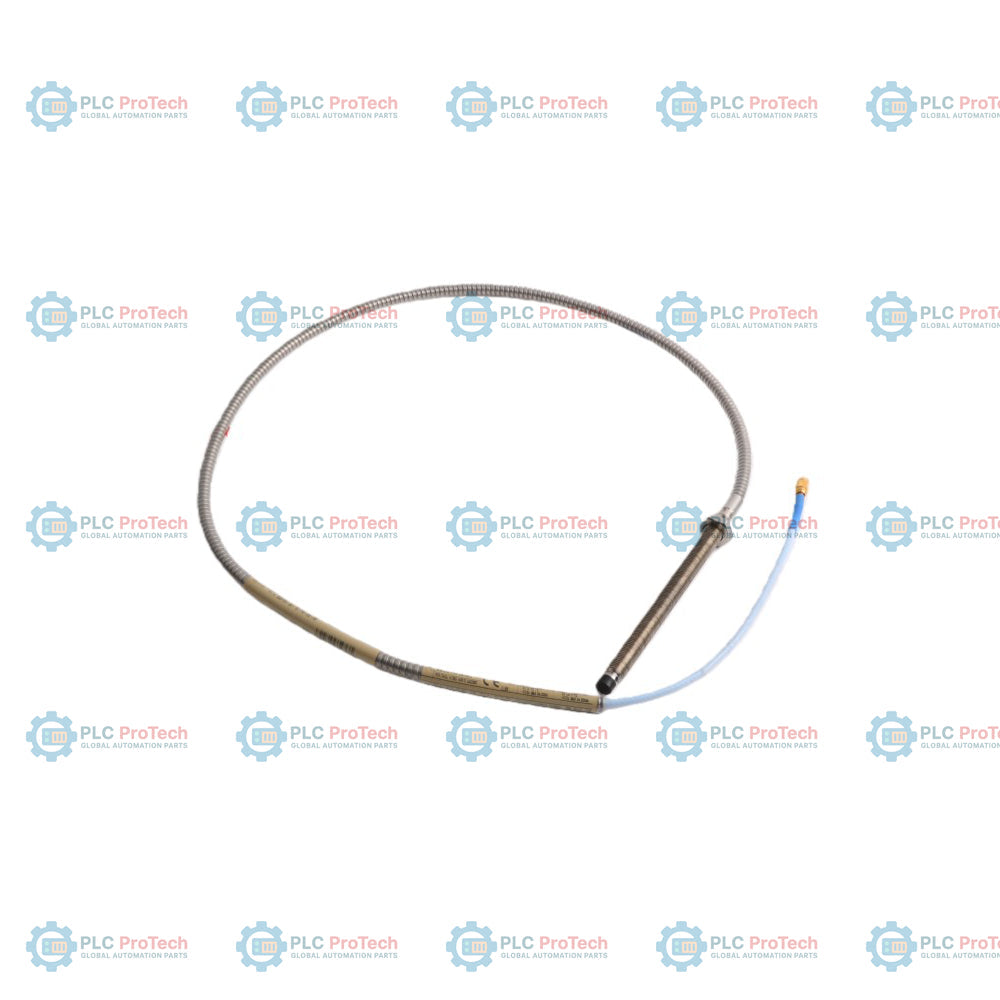

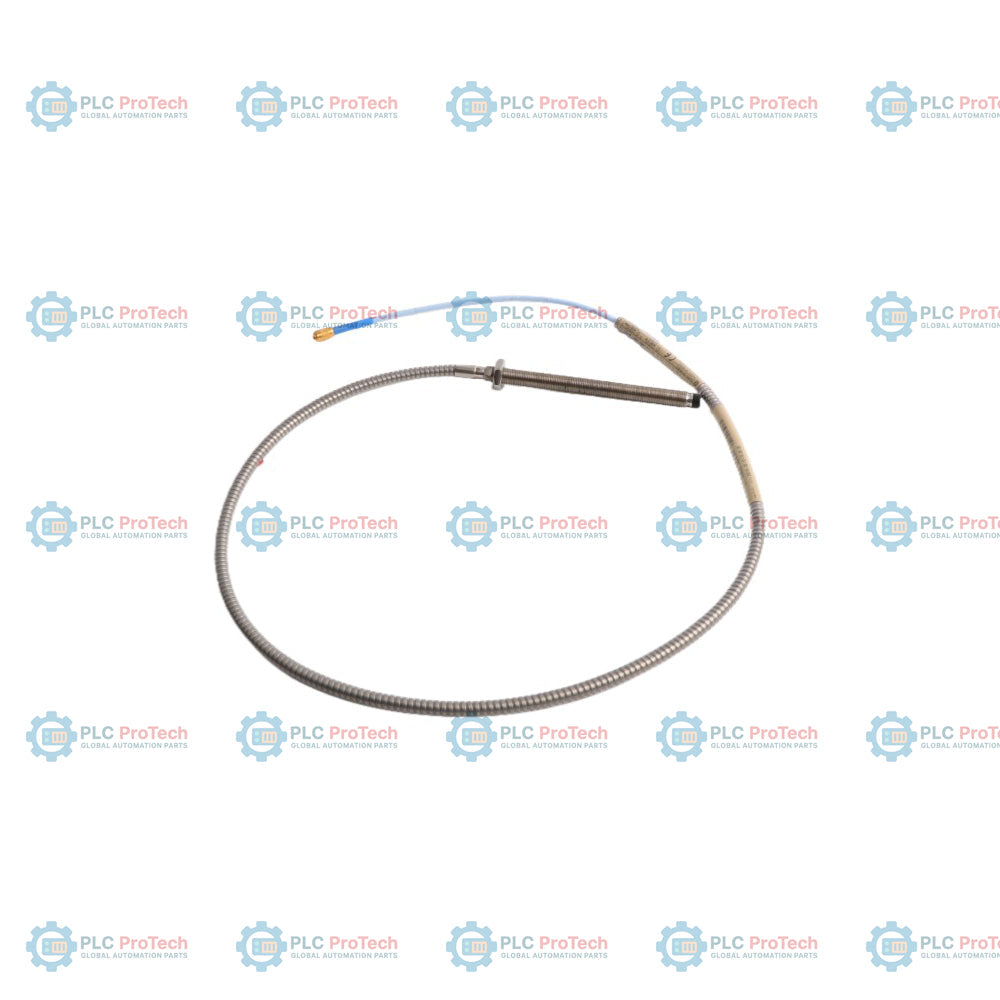

Bently Nevada 330104-00-12-10-01-00 je pancéřovaná sonda přiblížení 3300 XL 8 mm s metrickým závitem, navržená pro vysoce přesnou bezkontaktní ochranu strojů a měření dynamiky hřídele. Jako součást průmyslového standardu, systému převodníků 3300 XL, se tato konkrétní konfigurace vyznačuje robustním integrovaným pouzdrem z nerezové oceli, které je umístěno přes koaxiální kabel a zabraňuje mechanickému poškození, přeříznutí nebo rozdrcení v náročných provozních podmínkách. Je vybavena metrickým závitem M10 x 1, plně závitovým pouzdrem o délce 120 mm (nulová délka bez závitu) a celkovou délkou sondy 1,0 metru (3,3 stopy).

Tento model je zakončen miniaturním koaxiálním konektorem ClickLoc pozlaceným zlatem a obsahuje chránič konektoru instalovaný z výroby (volba 01). Chránič konektoru je nezbytný k ochraně koaxiálního spojení před olejem, vlhkostí, prachem a fyzickou kontaminací. Tento SKU se dodává v rámci schválení pro použití v prostředí s nebezpečím výbuchu, volba 00, což znamená, že nemá certifikaci pro nebezpečné prostory. Díky tomu jde o ideální a cenově výhodné řešení pro běžná průmyslová místa, která nevyžadují speciální označení pro provedení odolné proti výbuchu nebo jiskrově bezpečné provedení.

Při použití v rámci kompletního uspořádání monitorování strojů pracuje sonda v kombinaci se senzorem přiblížení 3300 XL Proximitor a prodlužovacím kabelem a přenáší spolehlivé napěťové signály úměrné statické a dynamické vzdálenosti mezi hrotem sondy a povrchem sledovaného rotujícího hřídele.

Funkce

• Odolné pancéřování z nerezové oceli: Flexibilní ocelové pancéřování instalované z výroby poskytuje vynikající mechanickou ochranu před silnými fyzickými nárazy a oděrem.
• Plně závitové metrické pouzdro: Je vybaveno metrickým závitem M10 x 1, délkou pouzdra 120 mm a délkou bez závitu 0 mm, což při instalaci umožňuje maximální hloubku nastavení.
• Instalovaný chránič konektoru: Integrovaný chránič konektoru z fluorosilikonu utěsňuje spojení ClickLoc, brání kontaminaci kapalinami a zachovává integritu signálu.
• Koaxiální připojení ClickLoc: Pozlacený konektor s mechanickým zacvaknutím zajišťuje bezpečnou elektrickou cestu odolnou vůči vibracím a umožňuje rychlé odpojení.
• Konfigurace pro obecné použití: Standardní necertifikované provedení (volba 00), optimalizované pro čisté a bezpečné instalace, kde nejsou nákladné certifikace pro nebezpečné prostory nutné.

Použití

Bently Nevada 330104-00-12-10-01-00 se široce používá k monitorování chování hřídele u vysokootáčkových rotačních zařízení v různých odvětvích včetně výroby elektřiny, petrochemického průmyslu a těžkého strojírenství. Mezi hlavní aplikace patří:

• Analýza radiálních vibrací: Sledování vysokofrekvenčního orbitálního pohybu a posunutí hřídele v hydrodynamických ložiscích.
• Axiální poloha tahu: Monitorování axiálního pohybu rotoru pro detekci zhoršení stavu axiálního ložiska a prevenci kontaktu s vnitřní částí turbíny.
• Keyphaser a snímání otáček: Poskytuje fázovou referenci a měření otáček.
• Náročná fyzická prostředí: Ideální pro převodovky, skříně kompresorů a místa, kde jsou kabely vystaveny padajícím nečistotám nebo fyzickému poškození.

Informace pro objednání

Technické specifikace

Připojení a rozhraní

Kabel sondy je zakončen miniaturním pozlaceným koaxiálním konektorem ClickLoc. Tento samec se připojuje přímo k pozlacenému koaxiálnímu prodlužovacímu kabelu 3300 XL. Integrovaný chránič konektoru je nutné nasunout přes místo spojení, aby se spoj zajistil a vytvořilo se utěsnění proti kapalinám a kontaminaci částicemi z okolního prostředí.

Pokyny k instalaci

• Kalibrace mezery: Doporučené fyzické nastavení mezery pro monitorování radiálních vibrací je 1,27 mm (50 mil), což při použití s kalibrovaným převodníkem 3300 XL Proximitor poskytuje přibližný elektrický výstup −9 V DC.
• Zašroubování: U závitů M10 x 1 dodržujte maximální délku zašroubování 15 mm, aby při instalaci nedošlo k zadření nebo mechanickému namáhání.
• Poloměr ohybu: Neohýbejte pancéřovanou část kabelu pod minimální dynamický poloměr ohybu 25 mm, aby byla zachována struktura vnitřního koaxiálního vodiče.
• Obecné uzemnění: Zajistěte správné uzemnění stínění připojením stínění prodlužovacího kabelu pouze ke svorce v monitorovacím rozvaděči a zachováním izolovaného obvodu u hlavice sondy.

Soulad s normami a certifikace

Tento výrobek je vyráběn v rámci systémů kvality podle normy ISO 9001. Jelikož je specifikována možnost 00 (schválení agenturou: není vyžadováno), tato konkrétní sonda nemá certifikaci pro nebezpečné prostory (například ATEX, IECEx nebo CSA Class I Div 1). Je plně schválena pro průmyslová prostředí pro všeobecné použití bez nebezpečí. Pro instalace uvnitř výbušných atmosfér je nutné specifikovat příbuznou variantu s možností schválení -05.
