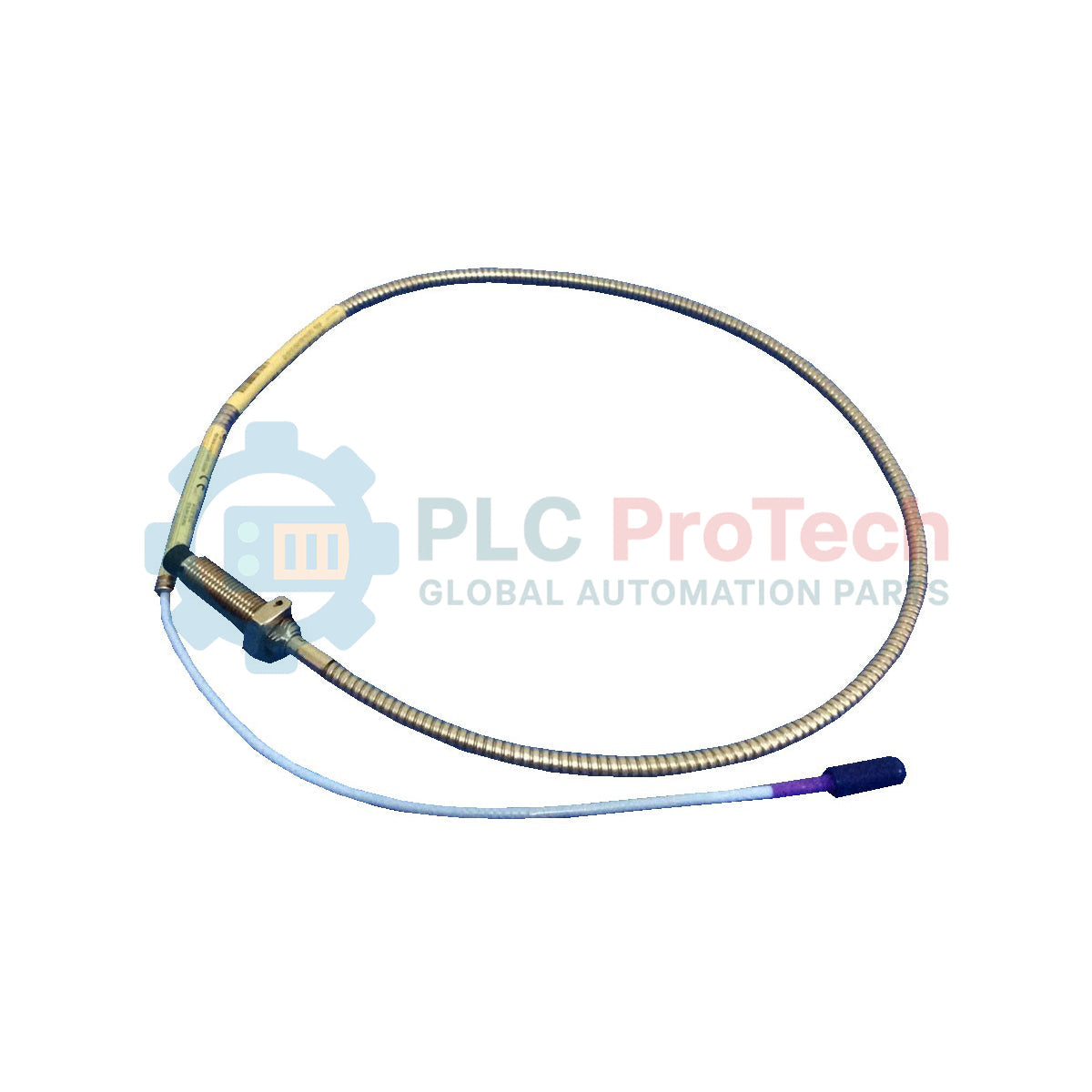

Bently Nevada 330704-000-030-50-02-CN Sonda přiblížení 3300 XL 11 mm

Popis

Snímač 330704-000-030-50-02-CN, navržený pro kritické monitorování průmyslových turbostrojů, slouží jako robustní bezkontaktní snímač posunu v řadě Bently Nevada 3300 XL. Tato 11mm proximity sonda je speciálně navržena k měření vibrací, polohy a otáček hřídele ve vysokorychlostních a vysokoteplotních strojních zařízeních. Pomocí technologie vířivých proudů snímá relativní vzdálenost mezi hrotem sondy a rotujícím cílovým hřídelem s mimořádnou linearitou a opakovatelností.

Konfigurace tohoto konkrétního modelu obsahuje plně závitové metrické pouzdro s celkovou délkou krytu 30 mm a bez nezávitové části, což umožňuje přímou montáž do stísněných krytů. Je vybaven 5,0metrovým integrovaným standardním kabelem zakončeným miniaturním koaxiálním konektorem ClickLoc, který zajišťuje bezproblémovou integraci s odpovídajícími snímači proximity 3300 XL. Hrot sondy je vylisován z vysoce výkonného polyfenylensulfidu (PPS) a utěsněn těsnicím kroužkem Viton O-Ring, což zajišťuje strukturální integritu proti vniknutí kapalin a rozdílům tlaků.

Vlastnosti

• Optimalizovaný hrot 11 mm: Nabízí delší lineární rozsah než standardní sondy 8 mm a je ideální pro měření větších posunů.
• Odolný materiál krytu: Uzavřeno v krytu z nerezové oceli AISI 304 (SST), který odolává korozivnímu průmyslovému prostředí.
• Těsnění Viton O-Ring: Navrženo tak, aby zabraňovalo úniku utěsněním rozdílu tlaků mezi hrotem sondy a vnějším krytem.
• Koaxiální konektor ClickLoc: Je vybaven miniaturním koaxiálním připojovacím mechanismem s pozlaceným povrchem, který odolává uvolnění způsobenému vibracemi.
• Široký teplotní rozsah: Zachovává vysokou přesnost a strukturální stabilitu v extrémních provozních teplotách od -51 °C do +177 °C.

Použití

• Monitorování vibrací hřídele a axiální polohy parních a plynových turbín.
• Sledování radiálního posunu vysokootáčkových odstředivých kompresorů.
• Analýza opotřebení ložisek alternátorů a generátorů pro výrobu energie.
• Diagnostika stavu průmyslových čerpadel a převodovek v petrochemickém zpracování.

Informace pro objednání

Technické specifikace

Připojení a rozhraní

Pokyny k instalaci

• Před montáží se ujistěte, že montážní držák nebo kryt je přesně opatřen závitem M14 x 1,5, aby nedošlo k poškození závitu.
• Při vedení kabelu dodržujte minimální poloměr ohybu 25,4 mm (1,0 palce), aby nedošlo k útlumu nebo fyzickému poškození vnitřního koaxiálního jádra.
• Abyste zabránili rušení signálu a náhodnému uzemnění, použijte silikonové chrániče konektorů nebo samovulkanizační pásku k izolaci připojení ClickLoc, pokud je vystaveno vodivým kapalinám.
• Před konečným utažením momentem kalibrujte fyzické vůle pomocí kalibrované spárové měrky nebo elektrického voltmetru připojeného k výstupu proximity převodníku.

Shoda a certifikace

• Schválení CN: Certifikováno podle specifických domácích bezpečnostních norem pro průmyslová nebezpečná prostředí v dané zemi.
• Splňuje obecné mechanické a elektrické bezpečnostní normy vyžadované pro ochranu těžkých rotačních strojů.
