Bently Nevada 330880-28-30-056-01-02 PROXPAC XL snímač přiblížení

Popis

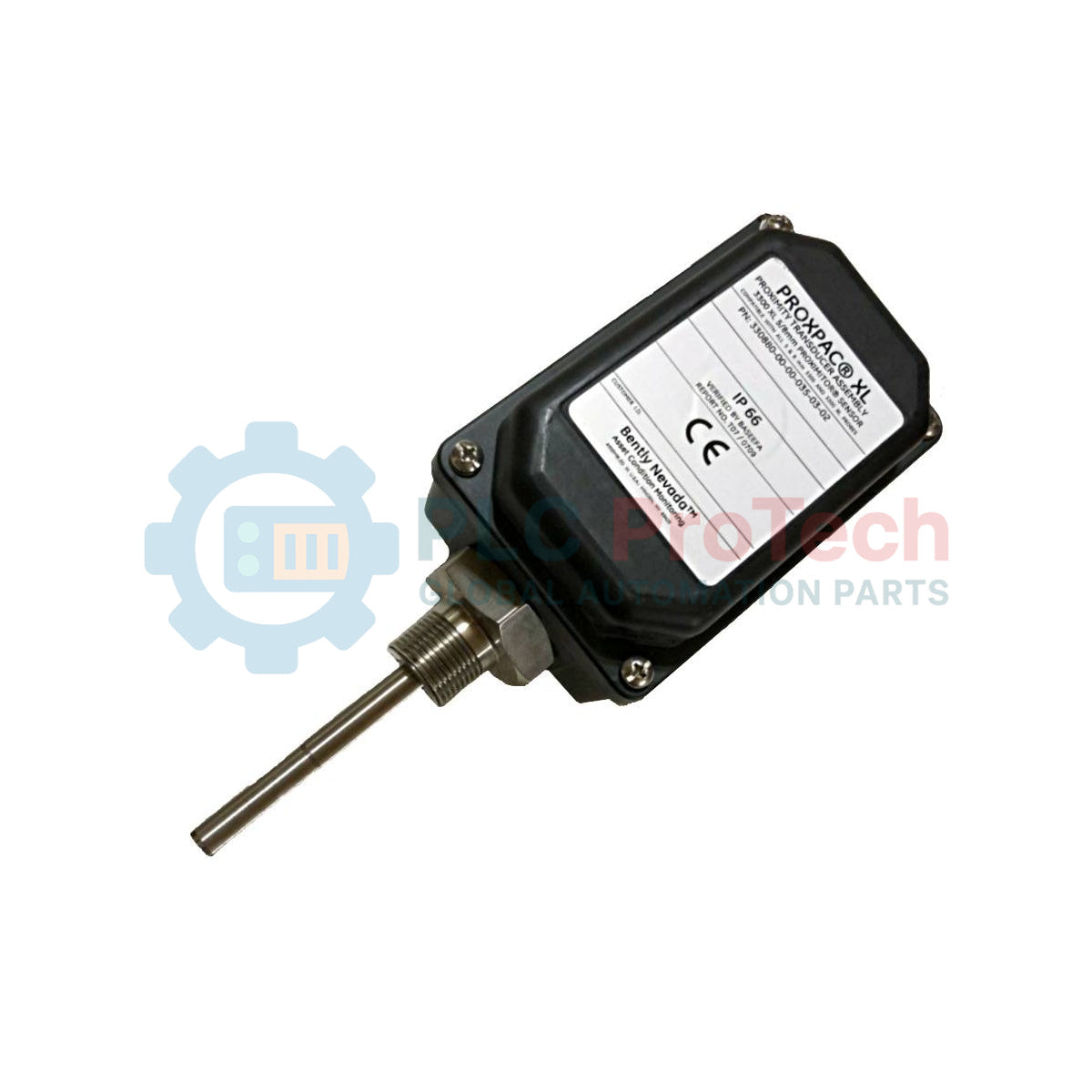

Zařízení Bently Nevada 330880-28-30-056-01-02 poskytuje spolehlivou mechanickou integraci v náročných podmínkách provozu strojů. Jde o specializovanou sestavu PROXPAC XL, která kombinuje sondu přiblížení, distanční adaptér a robustní kryt v jediné jednotce připravené k instalaci v provozu. Sestava je navržena pro nepřetržité monitorování vibrací hřídele, axiální polohy a otáček a obsahuje sondu 3300 XL 8 mm s certifikacemi s více schváleními, což zajišťuje bezpečné použití v nebezpečných průmyslových prostorech. Mechanická sestava je optimalizována k ochraně citlivého snímače a kabeláže před fyzickým poškozením, vniknutím vlhkosti a okolními nečistotami běžnými v aplikacích s těžkými rotačními stroji.

Vlastnosti

• Integrovaná sonda 3300 XL 8 mm: Předkonfigurováno s několika schváleními pro nebezpečné prostory (varianta 28) pro flexibilní globální shodu s předpisy.
• Robustní distanční adaptér: Vyznačuje se distančním rozměrem 3,0 palce (76 mm), který umožňuje nastavit odstup sondy a chrání ji před mechanickým rušením.
• Přesné zasunutí sondy: Navrženo s hloubkou zasunutí sondy 5,6 palce (rozměr C) pro přesné měření relativní vzdálenosti.
• Průmyslové tvarovky: Je vybaven jednou tvarovkou 3/4-14 NPT a dvěma zátkami pro zachování integrity trasy chráničky.
• Robustní montáž NPT: Je vybaven bezpečným montážním závitem 3/4-14 NPT, který zajišťuje pevné mechanické spojení se skříní stroje.

Použití

• Monitorování vibrací hřídelů a axiální polohy parních a plynových turbín.
• Diagnostika vysokootáčkových odstředivých a pístových kompresorů.
• Instalace velkých průmyslových čerpadel, ventilátorů a skříní ložisek převodovek.
• Instalace rotačních strojů v nebezpečných prostorech vyžadující certifikované systémy měření přiblížení v nevýbušném nebo jiskrově bezpečném provedení.

Rozpis variant

Technické specifikace

Připojení a rozhraní

Empirické technické poznatky

Alternativní modely a kompatibilita

Řada 330880 PROXPAC XL využívá standardní sondy 3300 XL o průměru 8 mm. Ačkoli je jádro sondy standardní, rozměry mechanického pouzdra (distanční část a zasunutí) jsou pevně stanoveny při výrobě. Ujistěte se, že kombinace distanční části (3,0 palce) a zasunutí (5,6 palce) dokonale odpovídá profilu pláště stroje, aby bylo dosaženo správného rozsahu mezery mezi sondou a cílem (obvykle 50–80 mil/1,27–2,03 mm pro standardní kalibraci).

Úskalí použití a technické poznámky

Nesprávné měření zasunutí může během spouštění nebo fází tepelné roztažnosti vést ke katastrofickému fyzickému kontaktu sondy s cílovou hřídelí. Před konečným mechanickým utažením vždy ověřte skutečnou vůli hřídele. Kryt musí být řádně uzemněn v souladu s místními bezpečnostními předpisy, aby elektromagnetický šum nezkresloval vysokofrekvenční RF signál generovaný spárovaným senzorem Proximitor.

Tipy pro uvedení do provozu a zapojení

Při vedení vnitřního koaxiálního kabelu skrz průchodku 3/4-14 NPT dbejte na to, abyste nepřekročili minimální poloměr ohybu koaxiálního kabelu. Na armatury NPT vždy použijte vysoce kvalitní těsnicí prostředek na závity, který zabrání migraci kapaliny nebo hromadění vlhkosti uvnitř krytu snímače, což by mohlo změnit kapacitu smyčky a způsobit falešné údaje o vibracích.

Pokyny k instalaci

1. 1 Vyčistěte montážní otvor stroje a zkontrolujte montážní závity 3/4-14 NPT, zda na nich nejsou nečistoty nebo poškození.
2. 2 Na montážní závit naneste schválený těsnicí prostředek na závity a našroubujte sestavu distančního adaptéru do otvoru v plášti.
3. 3 Opatrně zasuňte sondu do distančního krytu a zachovejte axiální vyrovnání, abyste zabránili ohnutí hrotu.
4. 4 Nastavte a zajistěte hloubku zasunutí (5,6 palce) a současně měřte mezeru sondy pomocí kalibrovaného voltmetru připojeného k senzoru Proximitor.
5. 5 Utáhněte kabelovou průchodku a zajistěte zátky, aby bylo izolováno prostředí vnitřního elektrického krytu.
