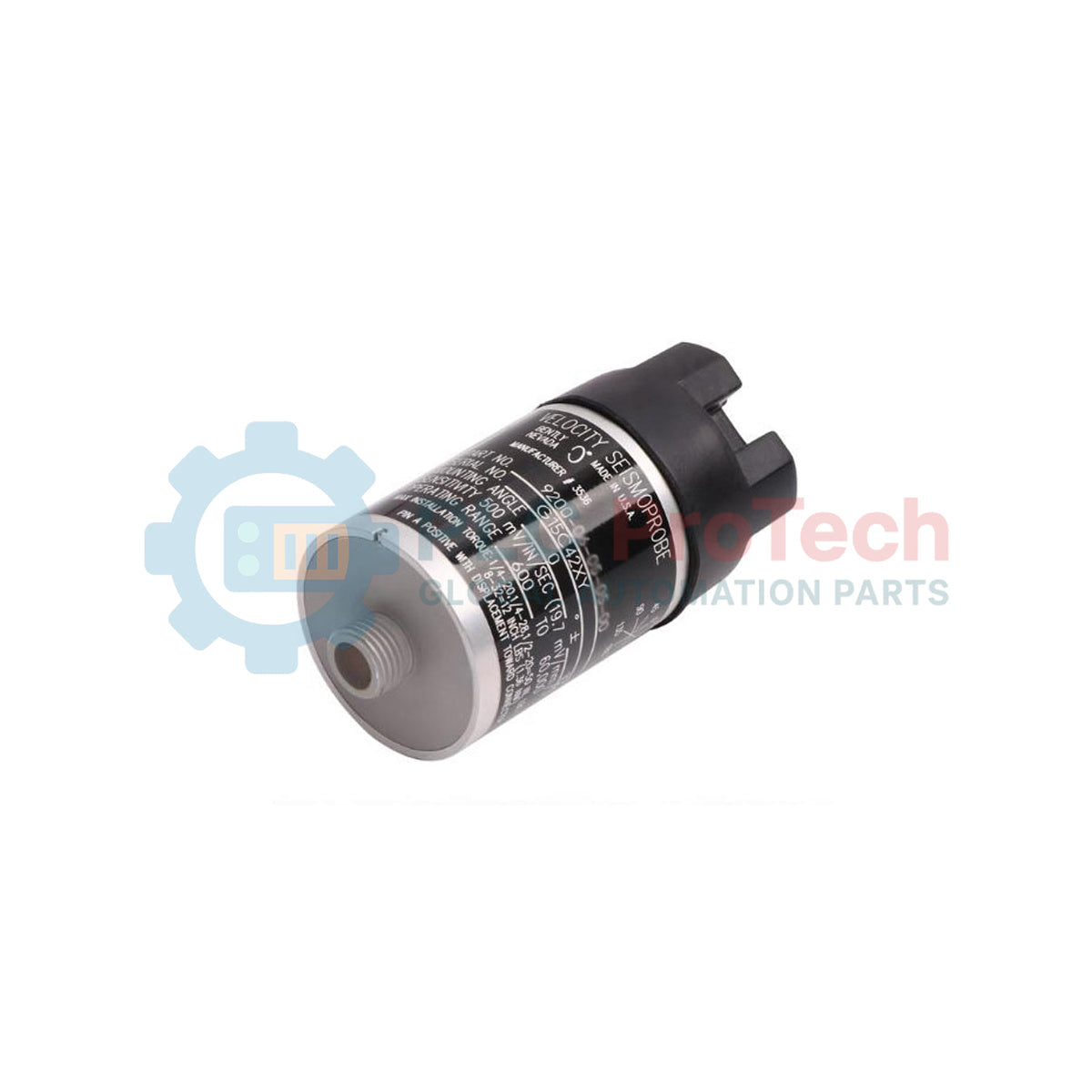

Bently Nevada 9200-03-05-10-00 dvouvodičový seismoprobe rychlostní převodník řady 9200

SKU 9200-03-05-10-00

Skladem

12-month warranty
Free returns within 30 days

Manufacturer: Bently Nevada
Product No.: 9200-03-05-10-00
Country of origin:United States
Product Type: Převodníky rychlosti
Payment: T/T, Western Union
Weight: 320g
Shipping port: Xiamen
Warranty: 12 months

Popis

Model Bently Nevada 9200-03-05-10-00 je určen k nepřetržitému monitorování vibrací strojů a funguje jako dvoužilový rychlostní snímač s vlastním napájením, který převádí vibrace pouzdra na elektrický signál. Tento snímač s pohyblivou cívkou je navržen speciálně pro vertikální montáž a pracuje pod úhlem 90 stupňů, aby poskytoval vysoce přesná měření absolutních strukturálních vibrací na skříních ložisek, pouzdrech nebo konstrukčních podpěrách. Díky pasivní konstrukci pracuje bez externího napájení a převádí fyzický pohyb přímo na výstupní střídavé napětí úměrné rychlosti vibrací.

Vlastnosti

Provoz bez externího napájení: Provedení s pohyblivou cívkou nevyžaduje žádné externí budicí napětí ani pomocné napájení.
Kalibrace pro vertikální orientaci: Z výroby kalibrováno pro montážní úhly 90 stupňů (± 2,5 stupně).
Schopnost měřit nízké frekvence: Minimální provozní frekvence 4,5 Hz (270 ot./min) umožňuje zachytit poruchy pomaloběžných strojů.
Rozhraní svorkovnice: Připojení svorkovnice umístěné nahoře eliminuje závislost na lisovaných kabelech a umožňuje zapojení vodičů přímo na místě.
Robustní montážní rozhraní: Kruhová základna je vybavena čepem M10x1 pro přenos vysokofrekvenčních vibrací.

Použití

Monitorování vibrací pouzder vertikálních průmyslových čerpadel a motorů
Údržba velkých ventilátorů, dmychadel a zařízení pro úpravu vzduchu
Sledování konstrukce skříní ložisek hydroelektrických generátorů
Měření vibrací pouzder parních a plynových turbín

Technické specifikace

Parametr	Hodnota specifikace
Výrobce	Bently Nevada
Číslo modelu	9200-03-05-10-00
Typ snímače	Dvoužilový rychlostní snímač s pohyblivou cívkou
Varianta montážního úhlu	90 stupňů ± 2,5 stupně (vertikální)
Minimální provozní frekvence	4,5 Hz (270 ot./min)
Varianta připojení	Svorkovnice, horní montáž (kabel není součástí dodávky)
Montážní základna	Kruhová základna se závitovým čepem M10x1
Schválení úřadů	Varianta 00 (bez schválení pro nebezpečné prostředí)
Přepravní hmotnost (vypočtená)	2,0 kg

Připojení a rozhraní

Varianta se svorkovnicí umístěnou nahoře zjednodušuje zapojení na místě bez nutnosti použití kabelů s proprietárními lisovanými konektory. Zajistěte správné zapojení polarity, aby byla zachována fáze signálu vzhledem ke směru vibrací stroje.

Označení svorek	Přiřazení signálů
A (+)	Kladný signál (vysoká strana cívky)
B (-)	Záporný signál (nízká strana cívky / společný vodič)
Stínění / uzemnění pouzdra	Ukončení stínění kabelu (u pouzdra senzoru izolované a uzemněné pouze na straně monitoru)

Empirické poznatky z inženýrství

Alternativní modely a kompatibilita

Seismoprobe řady 9200 s pohyblivou cívkou je starší mechanická konstrukce. Je vysoce ceněna, protože na rozdíl od moderních polovodičových piezoelektrických snímačů rychlosti (například Bently Nevada 330500 Velomitor) nevyžaduje externí napájecí smyčky. Pokud jednotku 9200 nahrazujete, musíte přesně odpovídat variantě montážního úhlu. Svislý model „-03“ (90 stupňů) nelze nahradit vodorovným modelem „-01“ nebo „-02“, protože vnitřní pružinové zavěšení je fyzicky vyladěno tak, aby kompenzovalo gravitaci pouze ve stanovené provozní orientaci.

Úskalí použití a technické poznámky

Citlivost na příčné osy je známým omezením převodníků s pohyblivou cívkou. Aby se zabránilo fyzickému opotřebení vnitřního vedení cívky a vzniku falešného signálu, nesmí se snímač odchýlit od svislé osy o více než plus minus 2,5 stupně. Kromě toho zkontrolujte blízká magnetická pole; protože model 9200 používá vnitřní permanentní magnet a pohyblivou cívku, mohou silná magnetická pole z okolních velkých motorů přímo indukovat šum v signálové cestě.

Tipy pro uvedení do provozu a zapojení

Při zapojování ke svorkovnici zabraňte dynamickému namáhání svorek instalací pevné svorky s odlehčením tahu do 100 mm od hlavice snímače. Tím se zabrání únavě vodičů způsobené nepřetržitými strukturálními vibracemi. Vždy používejte kroucený stíněný kabel (obvykle 18 AWG až 22 AWG) a zajistěte, aby stínění bylo u snímače izolované a u monitoru v rozvaděči uzemněné, čímž omezíte šum způsobený zemními smyčkami.

Pokyny k instalaci

KRITICKÉ VAROVÁNÍ: Před instalací nebo výměnou zajistěte, aby všechny stroje byly bezpečně uzamčeny a odpojeny od energie. Nemontujte převodník na povrchy, jejichž teplota překračuje maximální jmenovitou tepelnou kapacitu jednotky, protože přehřátí může trvale odmagnetovat vnitřní systém s pohyblivou cívkou a způsobit trvalou ztrátu citlivosti.

1

Připravte montážní povrch. Musí být rovný, hladký a bez nátěru, rzi nebo nečistot. Doporučuje se povrchová úprava 1,6 mikrometru (63 mikroinchů) nebo lepší.

2

Naneste na závity čepu M10x1 schválenou zajišťovací směs na závity. Našroubujte snímač do montážního otvoru a utáhněte jej na moment stanovený výrobcem pomocí plochého klíče na šestihranných ploškách tělesa (nedotahujte ručně otáčením za svorkovou hlavici).

3

Ověřte svislé vyrovnání pomocí přesné vodováhy nebo inklinometru. Odchylka od svislice musí být menší než 2,5 stupně.

4

Připojte vodiče instalace ke svorkovnici. Zajistěte kabel místním ohebným potrubím nebo svorkami s odlehčením tahu, aby se zabránilo mechanické únavě spojů.

FAQ

Vyžaduje snímač 9200-03-05-10-00 externí napájení?

Ne. Jedná se o rychlostní snímač s pohyblivou cívkou, který generuje napětí sám. Převádí mechanické vibrace přímo na střídavé elektrické napětí bez nutnosti externího napájení smyčky.

Mohu tento snímač namontovat v horizontálním úhlu?

Ne. Model 9200-03-05-10-00 má možnost montážního úhlu -03, která je kalibrována výhradně pro vertikální montáž (90 stupňů plus minus 2,5 stupně). Horizontální montáž způsobí nesprávnou funkci vnitřního pružinového závěsu.

Jaký kabel je vyžadován pro připojení ke svorkovnici?

Doporučuje se standardní kroucený stíněný párový kabel (obvykle 18 až 22 AWG). Svorkovnice nevyžaduje proprietární předlisované konektory.

Jaká je velikost montážního závitu tohoto modelu?

Montážní základna má kruhové provedení s montážním čepem se závitem M10x1.
