C9900-E778 | BECKHOFF | Rozšiřující modul s tlačítky pro ovládací panely CP6xxx a CP7xxx a panelové počítače s 15palcovým displejem bez klávesnice (servisní fáze)

Popis

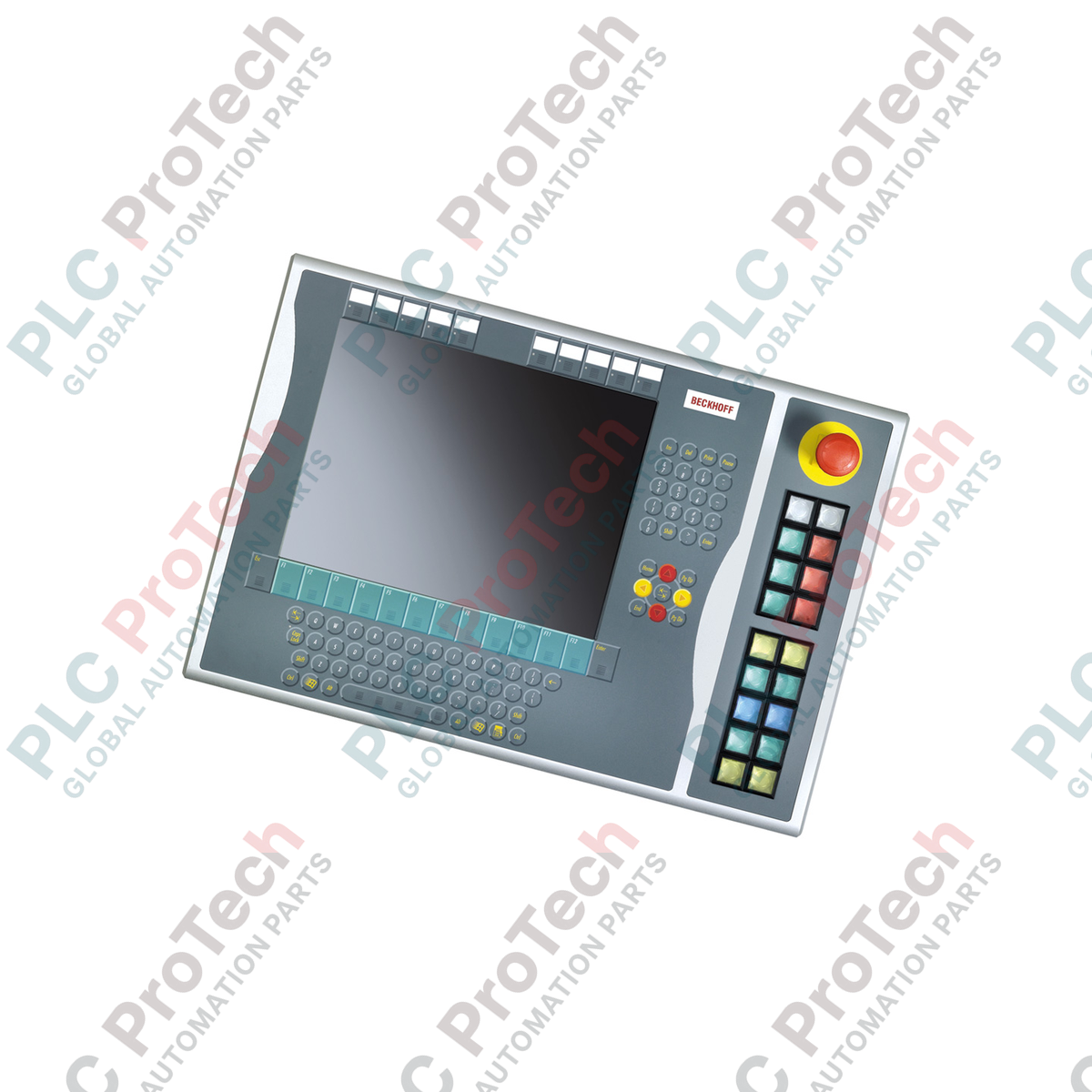

BECKHOFF C9900-E778 je rozšíření tlačítek určené pro ovládací panely a panelové počítače CP6x32-00xx a CP7x32-00xx. Instaluje se na pravou stranu kompatibilních konfigurací ovládacích panelů.

Rozšíření poskytuje 18 čtvercových tlačítek Siemens Signum s integrovanými signálními kontrolkami. Každé tlačítko má rozměry 30 x 30 mm. Do krytek tlačítek lze vložit štítky pro individuální identifikaci funkcí stroje.

Každé tlačítko poskytuje jeden spínací kontakt přenášený prostřednictvím CP-Link nebo USB. Druhý spínací kontakt je k dispozici pro přímé zapojení prostřednictvím svorkovnice. Integrované signální kontrolky jsou ovládány pouze prostřednictvím CP-Link nebo USB.

Sestava obsahuje také jedno přímo zapojitelné tlačítko nouzového zastavení Siemens Signum. Tato kombinace umožňuje z jednoho rozšíření na straně panelu ovládání obsluhou, indikaci stavu i přímo zapojené řídicí funkce.

Funkce

• Rozšíření tlačítek pro zařízení CP6x32-00xx a CP7x32-00xx

• Montážní uspořádání na pravé straně

• 18 čtvercových tlačítek Siemens Signum

• Formát tlačítek 30 x 30 mm

• Integrovaná signální kontrolka pro každé tlačítko

• Individuální označení pomocí vyměnitelných štítků pod krytkami tlačítek

• Jeden spínací kontakt přenášený prostřednictvím CP-Link nebo USB

• Druhý rozpínací kontakt dostupný prostřednictvím svorkovnice

• Komunikace signálních kontrolek prostřednictvím CP-Link nebo USB

• Jedno přímo zapojitelné tlačítko nouzového zastavení Siemens Signum

Aplikace

• Stanoviště obsluhy strojů s panely CP6xxx nebo CP7xxx

• Fyzické příkazové funkce stroje společně s ovládáním panelu

• Lokální indikace stavu pomocí osvětlených tlačítek

• Uživatelská rozhraní vyžadující individuálně označená ovládací tlačítka

• Aplikace kombinující digitální přenos tlačítek s přímo zapojenými kontakty

• Strojní ovládací stanice vyžadující zařízení nouzového zastavení

Technické specifikace

Obecné

Konfigurace tlačítek

Komunikace a zapojení

Připojení / rozhraní

Pokyny k instalaci

1. Potvrďte, že cílový panel má konfiguraci CP6x32-00xx nebo CP7x32-00xx.

2. Ověřte, že uspořádání montáže na pravé straně odpovídá požadovanému návrhu ovládacího stanoviště.

3. Před instalací zkontrolujte rozšíření tlačítek, svorkovnici a připojovací rozhraní.

4. Rozšíření namontujte podle příslušné instalační dokumentace panelů Beckhoff.

5. CP-Link nebo USB připojte podle zvolené architektury systému.

6. Sekundární rozpínací kontakty zapojte tam, kde jsou vyžadovány přímé signály stroje.

7. Zapojte nouzové zastavení podle schváleného bezpečnostního obvodu stroje.

8. Použijte jasné popisky k označení jednotlivých funkcí ovládání stroje.

9. Před uvedením do provozu otestujte tlačítka, signální kontrolky, přímé kontakty a funkci nouzového zastavení.

Doporučení pro uvedení do provozu

Ověřte každé tlačítko jednotlivě prostřednictvím zvoleného rozhraní CP-Link nebo USB.

Pokud se používají sekundární rozpínací kontakty, otestujte přímo zapojené obvody nezávisle na svorkovnici.

Zkontrolujte všechny signální kontrolky prostřednictvím připojeného řídicího systému a potvrďte, že každá indikace odpovídá přiřazené funkci stroje.

Před uvedením stroje do běžného provozu nezávisle ověřte obvod nouzového zastavení.

Doporučení pro výměnu

Před výměnou stávajícího rozšíření tlačítek ověřte úplné objednací číslo C9900-E778.

Před nákupem ověřte kompatibilitu s přesnou konfigurací panelu CP6x32-00xx nebo CP7x32-00xx.

Před demontáží nainstalovaného rozšíření zaznamenejte stávající popisky tlačítek a přiřazení vodičů. Pomůže to zachovat funkce obsluhy během výměny.

Protože je produkt ve fázi servisní podpory, před naplánováním údržby ověřte jeho aktuální dostupnost a plán náhrady.
