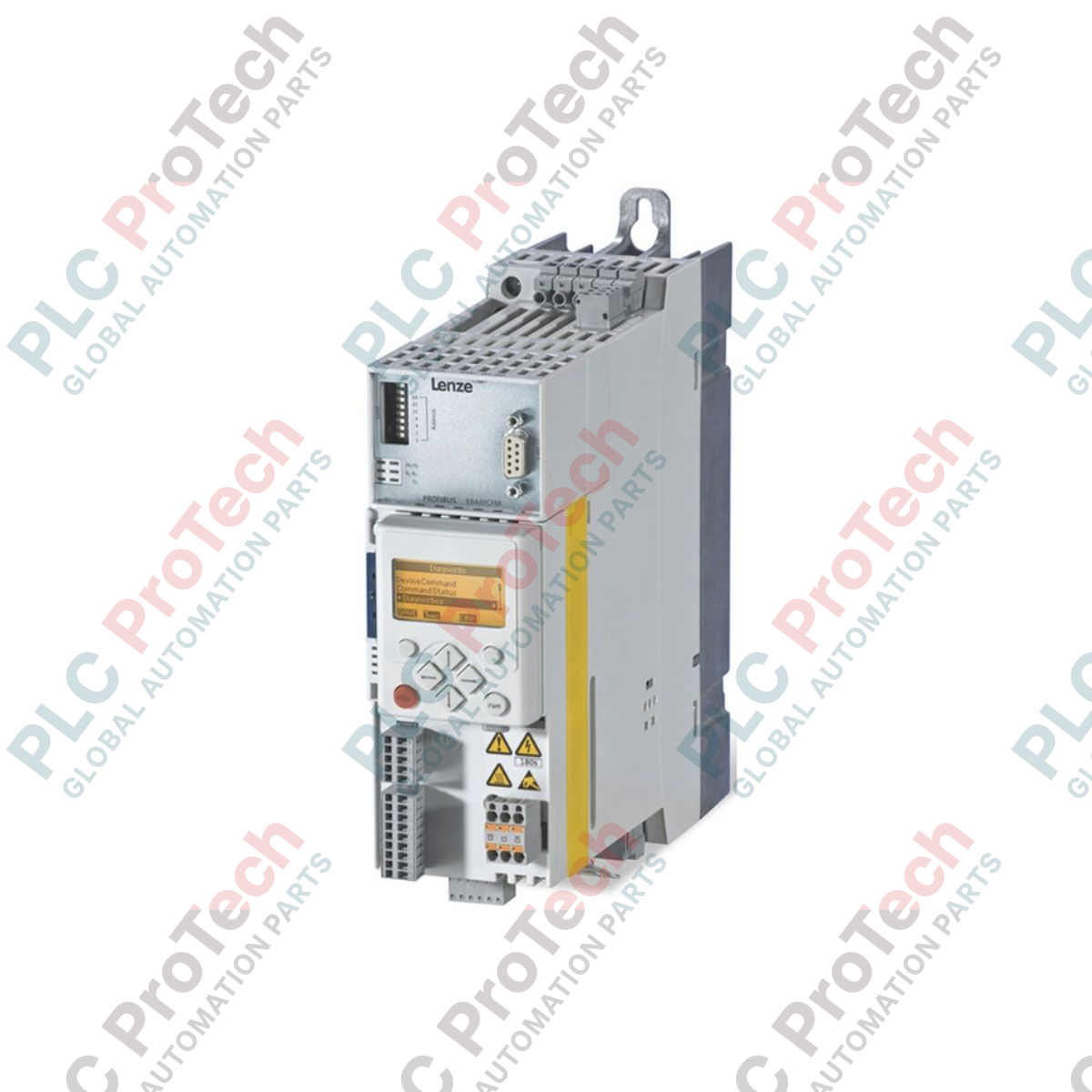

E84AVHCE1524SB0 Lenze frekvenční měnič řady 8400 HighLine, 1,5 kW

Přehled produktu

E84AVHCE1524SB0 (E84AVHCE1524SB0) je prémiový frekvenční měnič z řady Lenze 8400 HighLine, speciálně navržený k zajištění pokročilého řízení pohybu a integrované bezpečnosti v náročných průmyslových aplikacích. Tento měnič s jmenovitým výkonem 1,5 kW je klíčovým prvkem synchronizovaných výrobních linek, například robotů pro zakládání a odebírání, paletizátorů a přesných systémů pro manipulaci s materiálem. Označení „HighLine“ značí pokročilou sadu funkcí, která zahrnuje polohování point-to-point a podporu komplexních pohybových profilů. Důležitou vlastností tohoto modelu je integrovaný systém Safe Torque Off (STO), který umožňuje splnit požadavky funkční bezpečnosti bez potřeby redundantních externích stykačů. E84AVHCE1524SB0, vyráběný v Německu, nabízí robustní a vysoce výkonné řešení, které snižuje nároky na prostor v rozvaděči a současně maximalizuje bezpečnost stroje i provozní dostupnost ve výrobních prostředích s nepřetržitým provozem 24/7.

Technická konfigurace

Hardwarová architektura měniče E84AVHCE1524SB0 je určena pro připojení k třífázové síti s napětím 400 až 500 VAC. Varianta HighLine se vyznačuje propracovaným interním sběrnicovým systémem a správou paměti, která umožňuje ukládat více sad parametrů pro rychlé přestavby stroje. Měnič je vybaven integrovaným potlačením rušení (EMC filtry), které zajišťuje stabilní provoz v elektromagneticky zarušeném prostředí. Řídicí logika měniče podporuje širokou škálu zpětnovazebních systémů a komunikačních protokolů prostřednictvím modulárních rozšiřujících slotů. Integrovaná bezpečnostní funkce STO je certifikována podle přísných mezinárodních standardů (až do SIL 3 / PL e), což zajišťuje bezpečné uvedení motoru do stavu bez točivého momentu při nouzovém zastavení nebo servisních zásazích. Kompaktní konstrukce (3,18 kg) je optimalizována pro montáž s vysokou hustotou v rozvaděči a využívá pokročilý systém řízení teploty k zachování výstupního výkonu 1,5 kW i při trvalém průmyslovém zatížení.

Technické specifikace

Technické nejčastější dotazy

Jaké jsou hlavní výhody verze „HighLine“ oproti standardní verzi 8400 BaseLine?

Verze HighLine, například E84AVHCE1524SB0, zahrnuje integrované řízení polohy a podporu vstupů „Touch Probe“ pro vysokorychlostní registraci. Nabízí také pokročilejší interní logiku podobnou PLC, která umožňuje zpracovávat komplexní pohybové úlohy, jež by jinak vyžadovaly externí řídicí systém pohybu.

Jak je u tohoto konkrétního modelu zapojena funkce STO?

Funkce STO je obvykle přístupná prostřednictvím bezpečnostních svorek (např. křížový konektor X1). Vyžaduje dvoukanálový signál 24 VDC z bezpečnostního relé nebo bezpečnostního PLC. Po odpojení signálu se výkonový stupeň měniče hardwarově deaktivuje, čímž se zabrání vytváření točivého momentu motoru.

Podporuje tento měnič zpětnou vazbu enkodéru pro řízení v uzavřené smyčce?

Ano. Základní jednotka podporuje bezsenzorové vektorové řízení, zatímco řada 8400 HighLine je navržena pro připojení různých zpětnovazebních modulů (inkrementálních, SinCos nebo absolutních enkodérů) prostřednictvím modulárních rozšiřujících slotů, a umožňuje tak dosáhnout vysoce přesného polohování a stabilní rychlosti.

Průvodce konstrukcí a instalací

• Uvedení funkce Safe Torque Off (STO) do provozu: Při integraci E84AVHCE1524SB0 do bezpečnostního obvodu zajistěte otestování dvoukanálového zapojení na výskyt křížových poruch. Nesoulad mezi dvěma bezpečnostními kanály aktivuje zablokování měniče, aby se zabránilo nebezpečnému provozu. Dobu odezvy bezpečnostní funkce vždy zdokumentujte jako součást technické dokumentace stroje.

• Řízení teploty a rozestupy: Řada HighLine vytváří teplo úměrně zátěži zpracování. Zachovejte minimální svislou vůli 100 mm. Při instalaci vedle sebe se doporučuje mezera 10 mm. Zajistěte, aby vnitřní teplota rozvaděče nepřekročila 45 stupňů Celsia, aby nedošlo k automatickému snížení výstupního výkonu 1,5 kW.

• Stínění a integrita signálu: Pro vysokorychlostní polohovací aplikace používejte dvojitě stíněné kabely pro zpětnou vazbu enkodéru a veďte je odděleně od výkonových kabelů motoru. K uzemnění stínění kabelu motoru na velké ploše přímo u měniče používejte integrované EMC stínicí plechy dodávané s řadou 8400.
