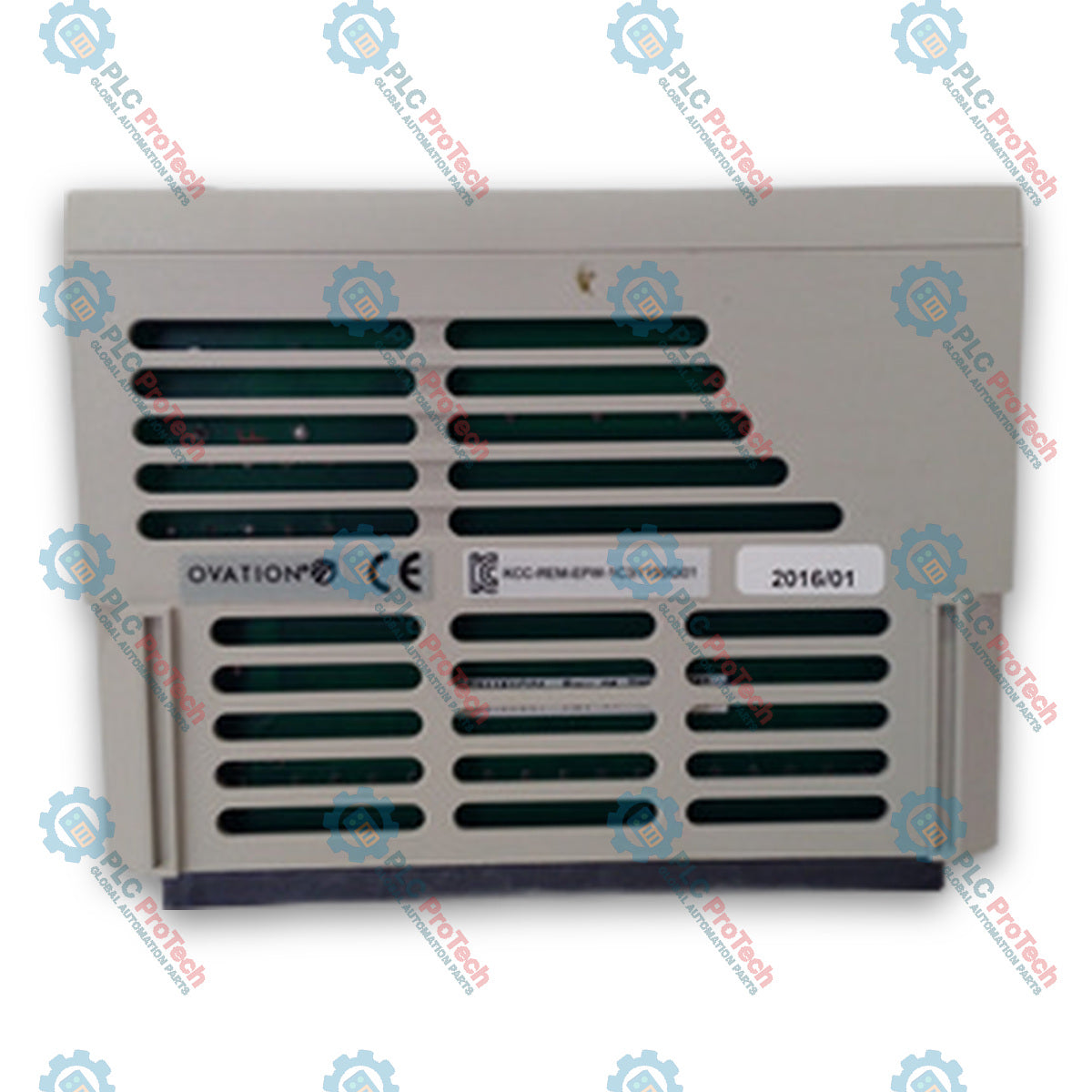

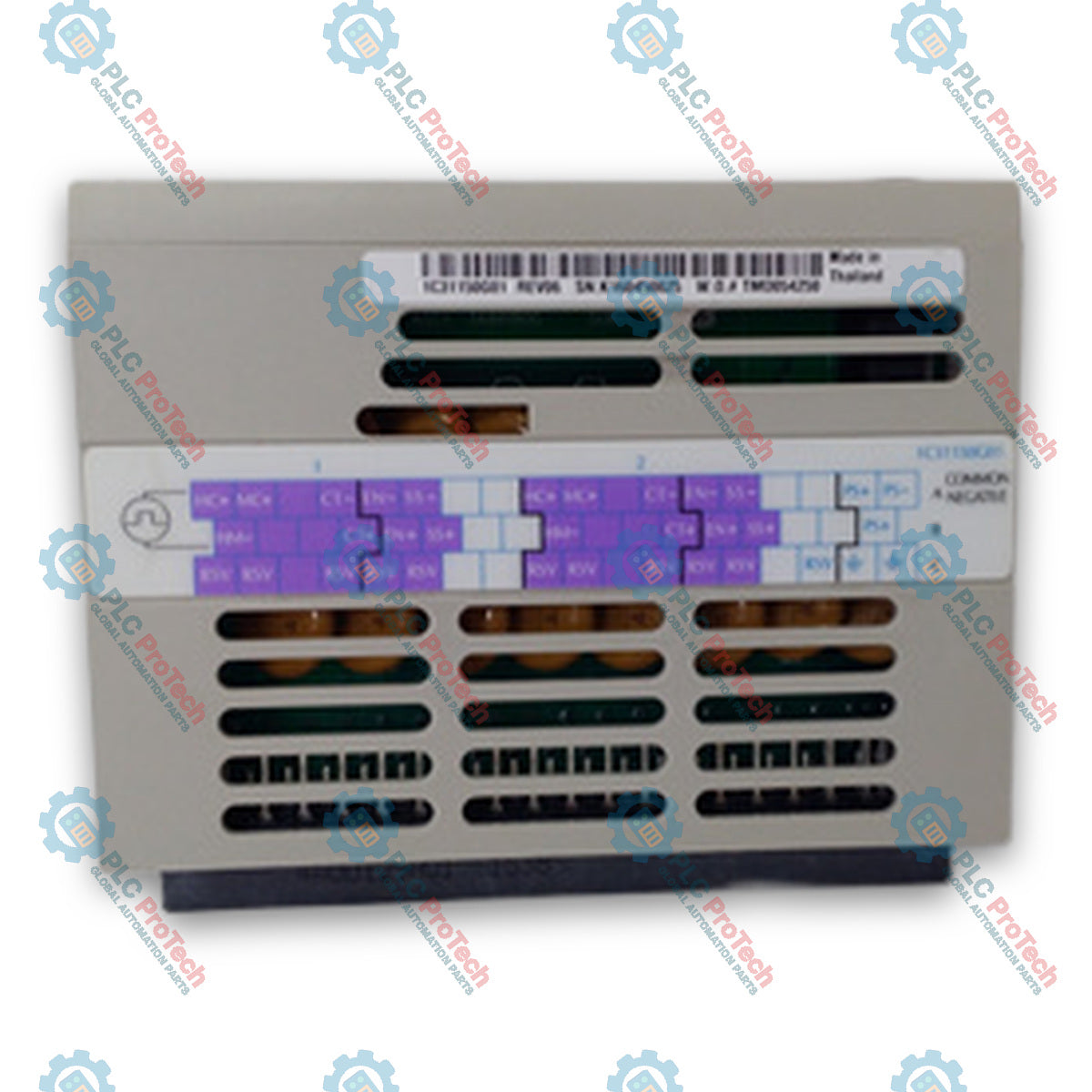

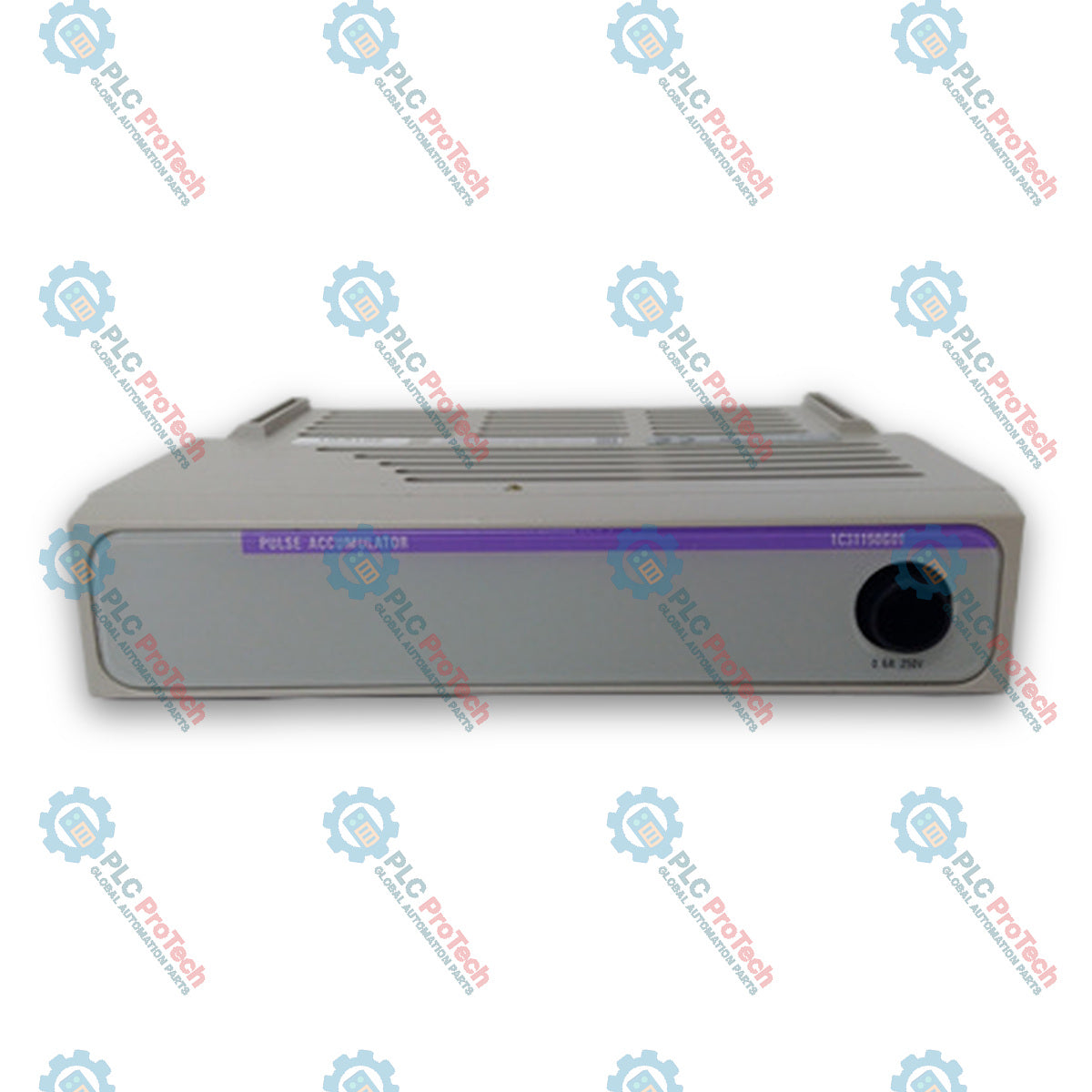

Emerson 1C31150G01 Modul akumulátoru pulzů Ovation

Popis

Emerson 1C31150G01 je modul osobnosti akumulátoru pulzů Ovation navržený pro připojení vysokorychlostních pulzních signálů 5 V se záporným společným vodičem z provozních zařízení k řídicí jednotce Ovation. Jako důležitý uzel pro sběr dat v rámci distribuovaného řídicího systému Ovation (DCS) tento zásuvný komponent pracuje spolu s odpovídajícím elektronickým modulem a standardní základní jednotkou. Poskytuje bezpečné připojení provozního vedení s nízkou impedancí a současně zajišťuje správný přenos signálu do řídicí sítě. Modul je navržen pro vysoce spolehlivou průmyslovou automatizaci, disponuje vestavěnou tolerancí poruch a komunikuje přímo po sběrnici I/O, čímž zajišťuje přesné počítání pulzů a integraci signálu pro monitorování procesů.

Funkce

• Podporuje sběr vysokorychlostních pulzních signálů 5 V se záporným společným vodičem.
• Modulární zásuvná konstrukce umožňuje rychlou instalaci do základních jednotek montovaných na lištu DIN.
• Je vybaven funkcí výměny za provozu, která usnadňuje údržbu bez odstavení systému.
• Obsahuje vestavěný elektronický identifikátor (EID), který uchovává údaje o typu modulu, skupině, sériovém čísle a revizi.
• Integruje standardizované diagnostické LED indikátory pro rychlé vizuální ověření stavu a řešení problémů.
• Je vybaven popisovým štítkem s popisovatelným povrchem pro jednoznačnou identifikaci názvu bodu.

Použití

• Vysokorychlostní počítání pulzů v průmyslovém řízení procesů.
• Sběr dat pro nepřetržité modulační a sekvenční řídicí operace.
• Integrace provozních zařízení v architektuře distribuovaného řídicího systému Emerson Ovation.

Informace pro objednání

Technické specifikace

Pokyny k instalaci

• Fyzické oddělení: Zachovejte důsledné fyzické oddělení mezi obvody produkujícími rušení (napájení vysoké úrovně) a obvody citlivými na rušení, aby se minimalizovala elektrostatická a elektromagnetická vazba.
• Způsob zapojení: Pro všechna nízkoúrovňová signální připojení používejte individuálně kroucené a stíněné páry, abyste potlačili elektromagnetické rušení a odstranili citlivé smyčky obvodů.
• Uzemnění stínění: Signálové stínění uzemněte pouze na jednom konci, přednostně v jediném bodě poblíž zdroje signálu. Pokud není uzemnění u zdroje možné, uzemněte stínění u řídicí jednotky Ovation.
• Kontinuita stínění: Veďte stínění bez přerušení přímo od provozního zařízení ke svorce stínění na základní jednotce I/O. Zachovejte kontinuitu stínění i přes případné místní propojovací skříně.
• Montáž: Upevněte příslušnou základní jednotku na standardní lištu DIN uvnitř skříně řídicí jednotky Ovation a zajistěte řádné zakončení zemnicích připojení s nízkou impedancí.

Shoda a certifikace

• Označení CE (při instalaci do skříní s certifikací CE poskytuje definovanou odolnost proti vyzařovanému a vedenému vysokofrekvenčnímu rušení)
• IEEE C37.90.1-1989 / ANSI C37.90.1-1989 (ochrana proti přepětí)
