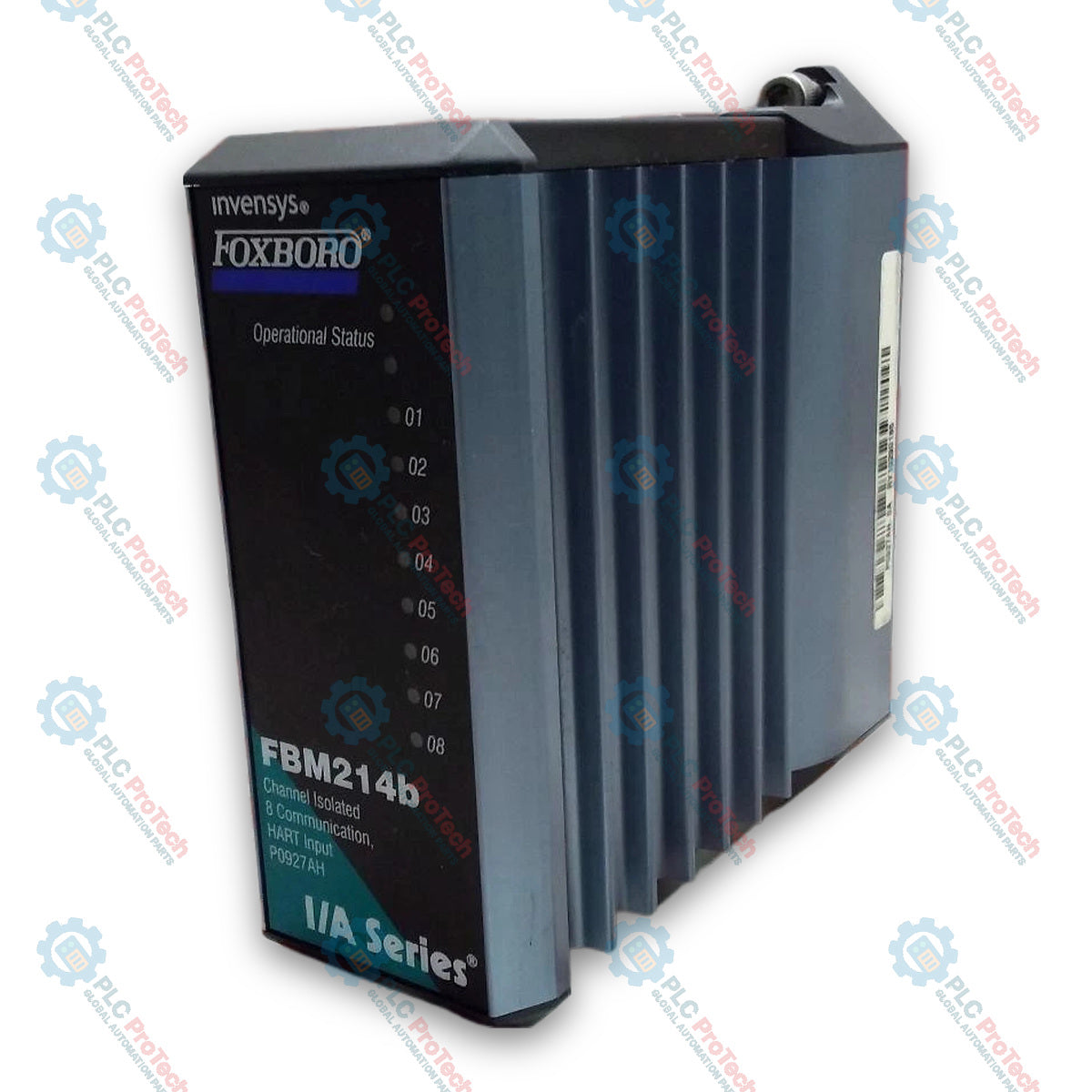

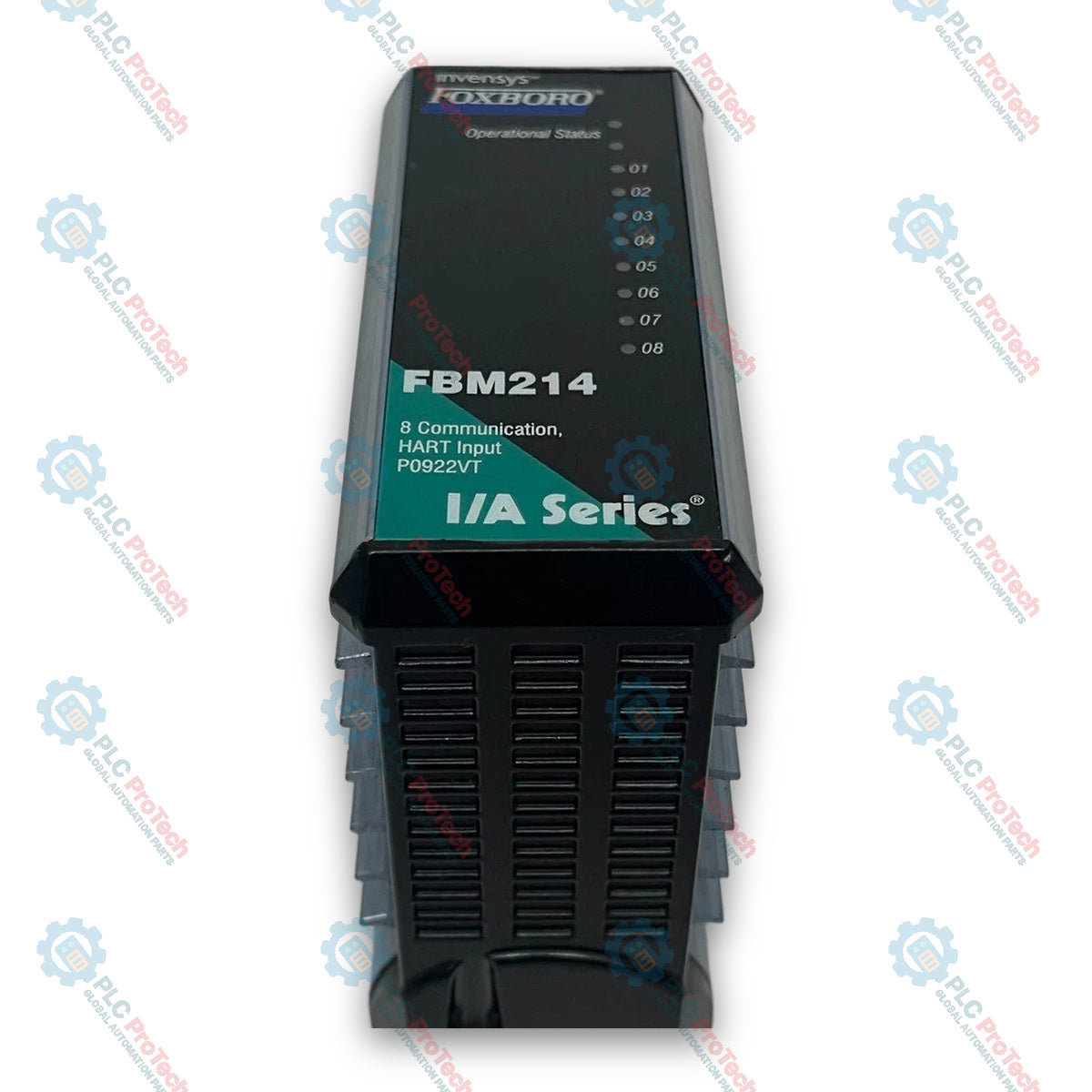

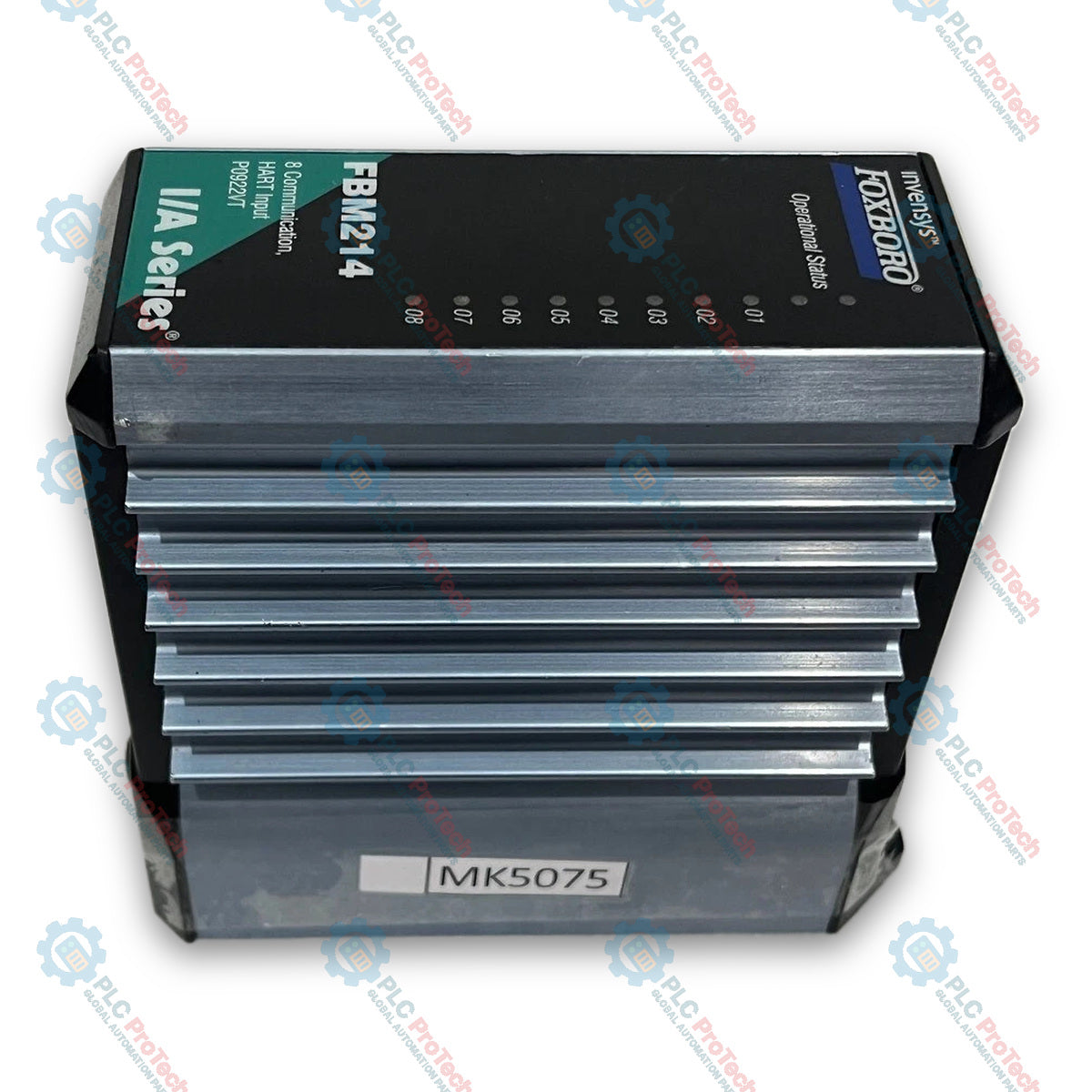

Vstupní komunikační modul HART Foxboro FBM214 řady I/A

SKU FBM214

Skladem

12-month warranty
Free returns within 30 days

Manufacturer: Foxboro
Product No.: FBM214
Country of origin:France
Product Type: Vstupní rozhraní HART komunikačního modulu
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 284g
Dimensions: 45 mm x 102 mm x 104 mm
Shipping port: Xiamen
Warranty: 12 months

Popis

Foxboro FBM214 je analogový/HART vstupní modul určený pro aplikace řízení procesů a rozhraní v rámci systému I/A Series. Modul FBM214 obsahuje osm skupinově oddělených analogových vstupních kanálů, z nichž každý podporuje buď standardní analogový signál 4 až 20 mA, nebo digitální signál HART s klíčováním frekvenčním posuvem (FSK) superponovaný na analogovém vstupu 4 až 20 mA. Každý kanál je vybaven vyhrazeným modemem FSK, který umožňuje obousměrnou digitální komunikaci s připojenými provozními zařízeními HART rychlostí 1200 baudů. Integrovaný převodník Sigma-Delta poskytuje rozlišení 15 bitů a aktualizuje hodnoty analogových vstupů všech kanálů každých 100 ms. Modul slouží jako hostitel provozních zařízení komunikujících prostřednictvím HART, zpracovává bodové digitální přenosy zpráv master/slave rychlostí 2 zprávy za sekundu pomocí protokolu HART v6. Rozhraním se připojuje k redundantní sběrnici Fieldbus modulu s rychlostí 2 Mb/s a poskytuje společný galvanicky oddělený interní napájecí zdroj 24 V DC pro zařízení napájená po smyčce; volitelně lze použít externí konfigurace napájení s modulem Cable Balun.

Funkce

Osm skupinově oddělených vstupních kanálů přijímajících standardní signály 4 až 20 mA nebo digitální signály HART FSK superponované na signálu 4 až 20 mA.
Vyhrazený modem FSK pro každý vstupní kanál umožňující obousměrnou digitální komunikaci se zařízeními HART.
Integrovaný analogově-digitální převodník Sigma-Delta s rozlišením 15 bitů a obnovovací frekvencí 100 ms na kanál.
Galvanické skupinové oddělení všech 8 vstupních kanálů od země a logiky modulu.
Podpora komunikace master/slave podle protokolu HART v6 rychlostí 1200 baudů s asynchronním poloduplexním přenosem.
Duální komunikační schopnost prostřednictvím redundantní sběrnice Fieldbus 2 Mb/s, trasy A a trasy B.
Integrovaný galvanicky oddělený napájecí zdroj 24 V DC pro napájení provozních převodníků na všech kanálech.
Kompaktní, robustní kryt z extrudovaného hliníku určený k montáži v náročných prostředích třídy G3.
Přední panel se světelnými diodami (LED) pro vizuální sledování provozního stavu a aktivity komunikace na kanálech.

Použití

Rozhraní pro provozní převodníky s podporou HART (teplota, tlak, průtok, hladina).
Monitorování řízení procesů vyžadující vysoce přesné snímání analogových vstupů 4 až 20 mA.
Integrace distribuovaného řídicího systému prostřednictvím redundantních sítí Fieldbus 2 Mbps.
Připojení polní kabeláže v nebezpečných prostorech s využitím přidružených zařízení a jiskrově nebezpečných obvodů.

Informace pro objednání

Číslo dílu	Popis
P0922VT	Vstupní rozhraní modulu komunikace HART FBM214
P0903SV	Kabelový balunový modul CBM-4 (4 baluny)
P0916BX	Ukončovací sestava, PVC, kompresní svorky
P0926EA	Ukončovací sestava, polyamid (PA), kompresní svorky
P0926TD	Ukončovací sestava, PVC, kruhové kabelové koncovky

Technické specifikace

Parametr	Specifikace
Výrobce	Foxboro / Invensys
Model	FBM214
Číslo dílu	P0922VT
Počet kanálů	8 galvanicky oddělených skupin kanálů
Podporovaný protokol	Protokol HART v6
Typy vstupních signálů	Standardní analogový signál 4 až 20 mA; digitální HART FSK superponovaný na 4 až 20 mA
Komunikační rychlost	1 200 baudů (polní zařízení HART); 2 zprávy za sekundu
A/D převod	Převodník sigma-delta
Rozlišení	15 bitů
Rychlost aktualizace	100 ms
Integrační doba	500 ms
Přesnost	±0,03 % plného rozsahu (včetně nelinearity)
Teplotní koeficient	50 ppm/degC
Snímací vstupní rezistor	jmenovitě 61,9 Ω
Celkový vstupní odpor	minimálně 280 Ω
Potlačení souhlasného režimu	>100 db při 50 nebo 60 Hz
Potlačení normálního režimu	>35 db při 50 nebo 60 Hz
Napětí pro správnou funkci	minimálně 18 V dc při 20,5 mA
Interní napájení smyčky	24 V dc ±10 % společný napájecí zdroj
Rozsah vstupního napětí modulu	24 V dc ±5 % (redundantní)
Spotřeba energie modulu	maximálně 7 W
Tepelný rozptyl modulu	maximálně 4 W
Izolační napětí	600 V ac po dobu 1 minuty mezi galvanicky oddělenými skupinami kanálů a ochrannou zemí
Komunikace Fieldbus	Redundantní modulový Fieldbus 2 Mbps
Provozní teplota (modul)	-20 až +70 degC (-4 až +158 degF)
Skladovací teplota	-40 až +70 degC (-40 až +158 degF)
Relativní vlhkost	5 až 95 % (bez kondenzace)
Provozní nadmořská výška	-300 až +3 000 m (-1 000 až +10 000 ft)
Kontaminace	Třída G3 (drsné prostředí) podle normy ISA S71.04
Vibrace	7,5 m/s2 (0,75 g) od 5 do 500 Hz
Rozměry modulu (V x Š x H)	102 mm x 45 mm x 104 mm (4 in x 1,75 in x 4,11 in)
Výška s výstupky	114 mm (4,5 in)
Hmotnost modulu	přibližně 284 g (10 oz)

Připojení/rozhraní

Kolík konektoru / svorka	Funkce
Konektor sběrnice Fieldbus základové desky	Redundantní připojení sběrnice Fieldbus 2 Mb/s, cesta A a cesta B
Napájecí konektor základové desky	Redundantní nezávislé připojení napájení 24 V DC
Provozní konektor základové desky	25kolíkové zástrčné připojení D-subminiature k zakončovací sestavě
Tříúrovňová svorkovnice TA	Připojení provozní kabeláže (svorka se šroubem nebo kabelové oko) pro 8 kanálů

Pokyny k instalaci

Montáž: Namontujte modul na modulární základovou desku (varianty se 4 nebo 8 sloty). Základovou desku lze instalovat na lištu DIN o rozměru 32 mm nebo 35 mm (vodorovně/svisle) nebo vodorovně do 19palcového racku.
Provozní kabeláž: Propojte provozní signály pomocí zakončovací sestavy (TA) montované na lištu DIN, připojené k provoznímu konektoru základové desky zakončovacím kabelem typu 1.
Konfigurace napájení: Při použití externího napájení pro dvě nebo více smyček ze společného zdroje instalujte do každé smyčky modul Cable Balun (CBM-4), aby se zabránilo přeslechům a zachovala symetrie signálové linky.
Výměna za provozu: Modul podporuje vyjmutí a výměnu bez přerušení kabeláže provozních zařízení, napájení ani systémových komunikačních kabelů.
Kalibrace: Provozní kalibrace modulu ani jeho zakončovací sestavy není nutná.

Shoda a certifikace

Evropská směrnice EMC 89/336/EHS: EN 50081-2 Emise, EN 50082-2 Odolnost proti rušení, EN 61326 příloha A (průmyslové úrovně), CISPR 11 třída A.
Normy IEC pro odolnost proti rušení: IEC 61000-4-2 (ESD), IEC 61000-4-3 (vyzařované pole), IEC 61000-4-4 (EFT/impulzní rušení), IEC 61000-4-5 (přepěťové impulzy), IEC 61000-4-6 (vedené rušení), IEC 61000-4-8 (magnetické pole).
Certifikace UL / UL-C: Vhodné pro skříňové systémy třídy I, skupin A-D, divize 2, T4; přidružené zařízení pro nejiskřivé komunikační obvody.
ATEX / CENELEC (DEMKO): Certifikováno jako EEx nA IIC T4 pro použití v potenciálně výbušných atmosférách zóny 2 podle směrnice 94/9/ES.
Evropská směrnice pro nízké napětí: 73/23/EHS.

FAQ

Kolik kanálů HART modul podporuje?

Modul poskytuje osm galvanicky oddělených analogových vstupních kanálů, které přijímají signály 4 až 20 mA nebo signály HART superponované na stejnosměrný proud.

Jaké možnosti napájení jsou k dispozici pro převodníky v provozu?

Modul obsahuje interní stejnosměrný napájecí zdroj 24 V nebo umožňuje připojení externího společného napájecího zdroje.

Je při použití externího napájení vyžadován modul Cable Balun?

Modul Cable Balun je vyžadován, pokud společný externí zdroj napájí dva nebo více kanálů, aby se zabránilo přeslechům.
