GE Energy IS200TSVCH1A Mark VIe svorkovnicová deska servovstupů/výstupů

SKU IS200TSVCH1A

Skladem

12-month warranty
Free returns within 30 days

Manufacturer: General Electric
Product No.: IS200TSVCH1A
Country of origin:United States
Product Type: Svorkovnicová deska servovstupů/výstupů
Payment: T/T, Western Union
Weight: 850g
Dimensions: 50 mm x 330 mm x 178 mm (V x Š x H)
Shipping port: Xiamen
Warranty: 12 months

Popis

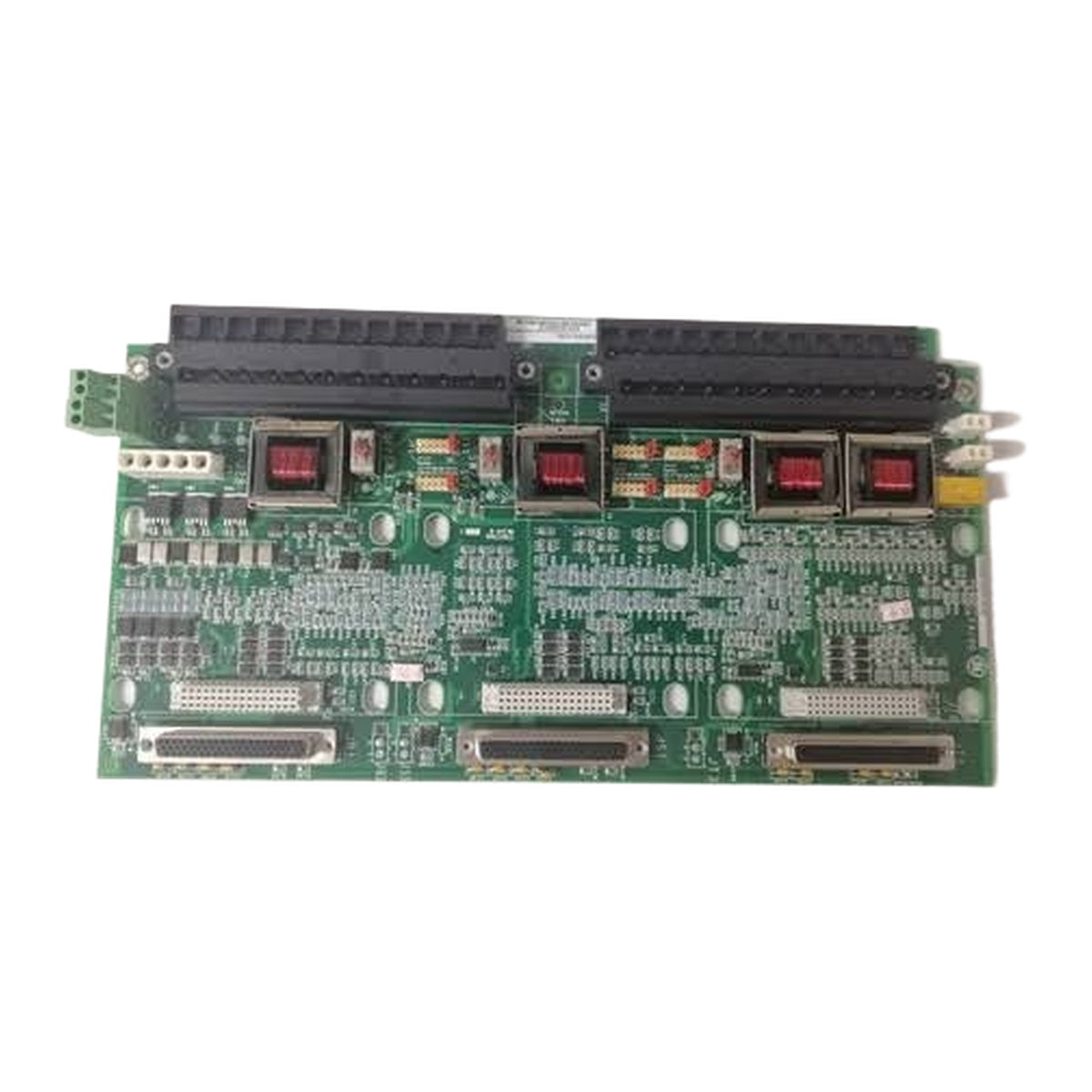

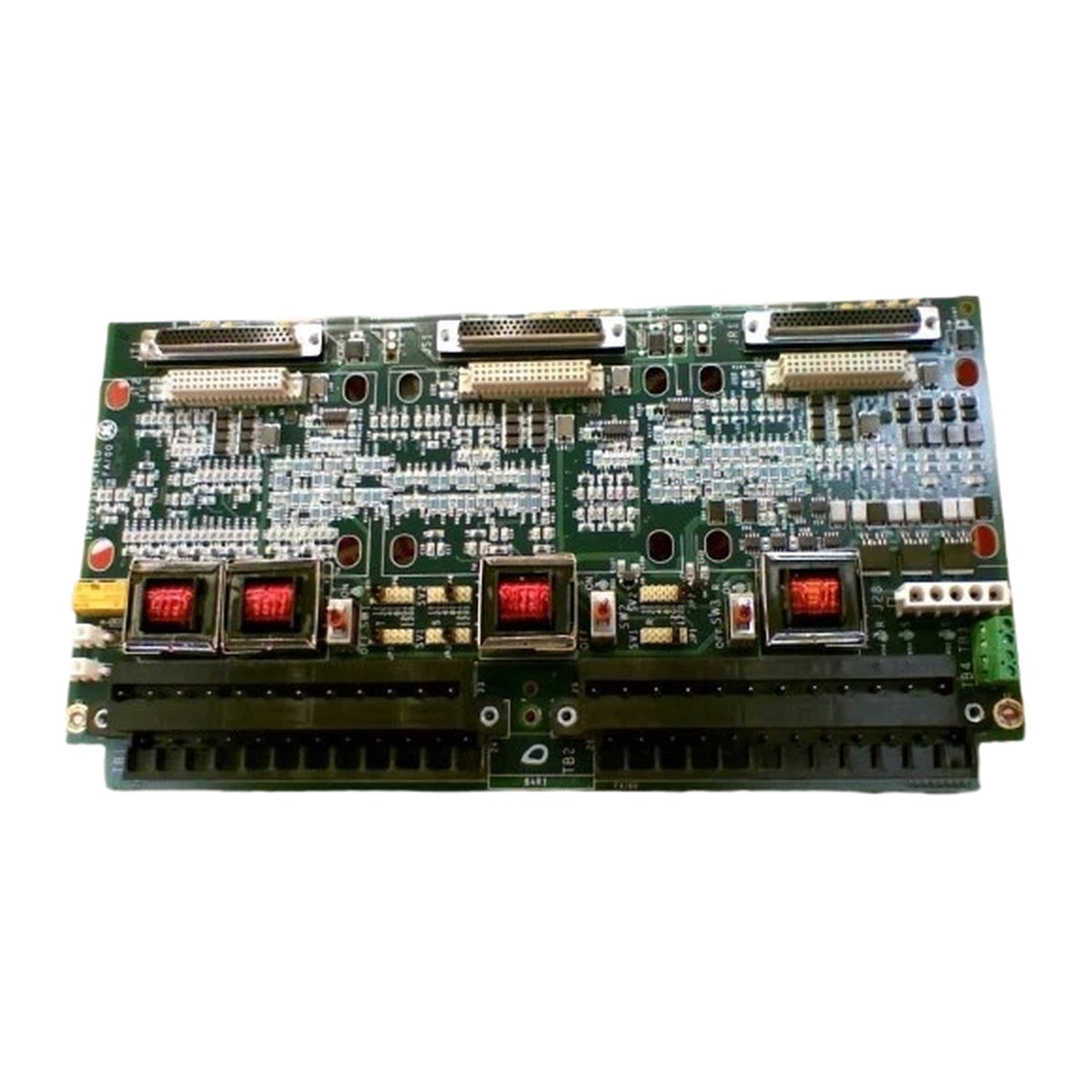

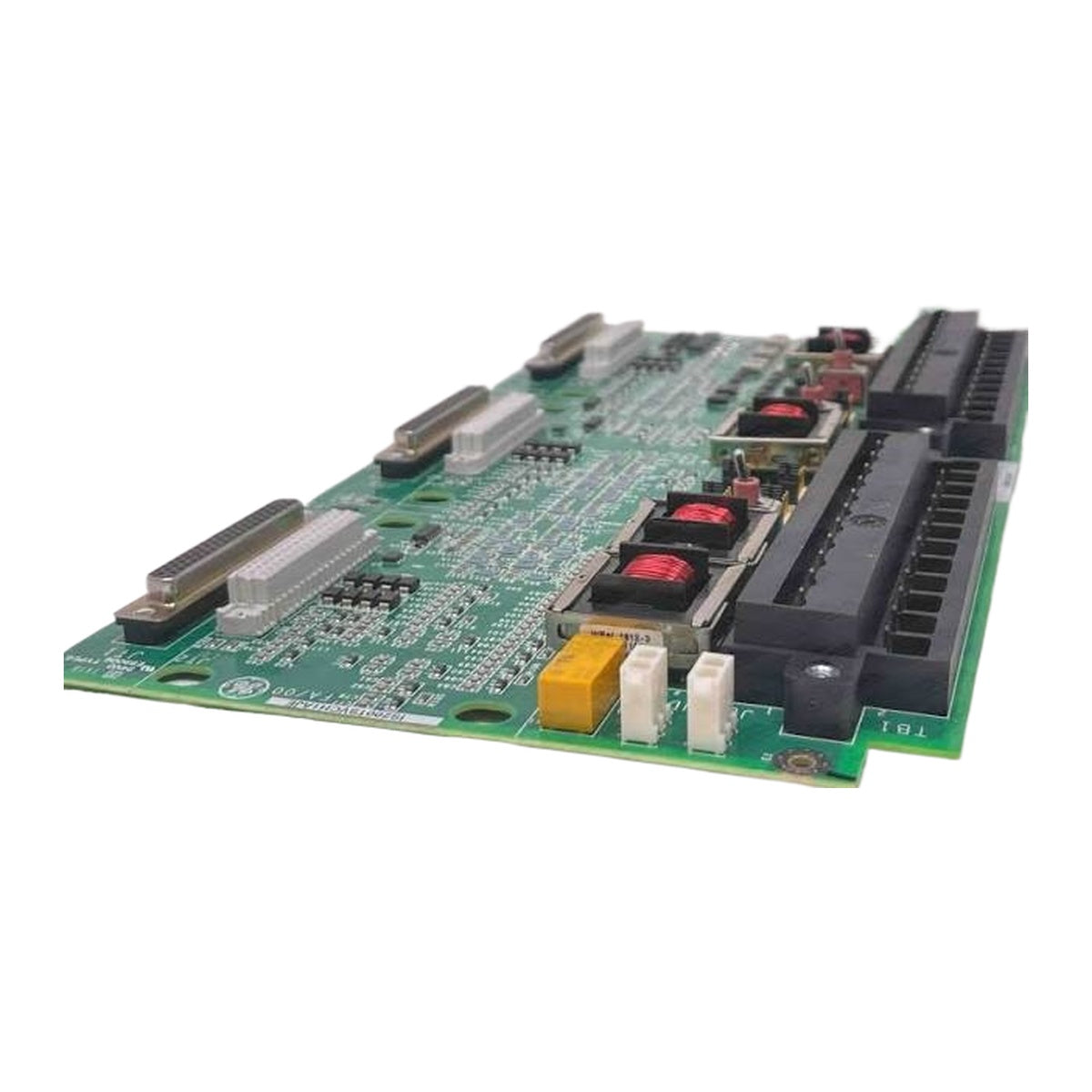

Deska GE Energy IS200TSVCH1A je svorková deska vstupů/výstupů servopohonu navržená pro řadu řídicího systému turbín Mark VIe. Poskytuje rozhraní pro dva elektrohydraulické servoventily používané k ovládání parních a palivových ventilů v sestavách pohonu turbín. Deska přijímá vstupy až z osmi lineárních variabilních diferenciálních transformátorů (LVDT) pro měření polohy ventilů a integruje dva signály pulzní frekvence pro monitorování průtoku paliva plynové turbíny. Jednotka s konformním povlakem na sestavě desky plošných spojů podporuje jednoduché, duální a TMR konfigurace řízení a komunikuje s ovladačem servopohonu WSVO a modulem I/O PSVO.

Funkce

Komunikuje se dvěma elektrohydraulickými servoventily
Podporuje až osm vstupů vinutí LVDT pro zpětnou vazbu polohy ventilu
Obsahuje dva vstupy signálu pulzní frekvence (magnetické nebo TTL)
Poskytuje kapacitu interního napájení 28 V DC s připojením k patici J28
Obsahuje relé přemostění vypnutí K1 ovládané ochranným modulem
Je vybavena konformním povlakem na sestavě desky plošných spojů
Podporuje jednoduchý, duální a trojitě modulárně redundantní (TMR) režim řízení
Obsahuje integrovanou stínicí lištu na levé straně připojenou k uzemnění šasi

Použití

Řídicí systémy plynových turbín
Řídicí systémy parních turbín
Řídicí systémy větrných turbín
Řízení elektrohydraulických servoventilů
Systémy monitorování průtoku paliva

Technické specifikace

Parametr	Hodnota
Původní výrobce	GE Energy
Řada	Mark VIe
Číslo dílu	IS200TSVCH1A
Funkční zkratka	TSVC
Funkční popis	Svorková deska servopohonu I/O
Povlak desky plošných spojů	Konformní povlak
Funkční revize	A
Typ montáže	Běžná montáž
Napětí napájecího zdroje	28 V DC
Svorkovnice	2 svorkovnice bariérového typu s volitelnou možností konektorového připojení
Připojení svorkovnice	24 připojení svorek na blok
Kapacita zapojení	Zapojení vodiči až do velikosti #12 AWG
Počet vstupů vinutí LVDT	Celkem 8
Vstupy signálu frekvence pulzů	2 vstupy (magnetické nebo TTL)
Proudové výstupy serva	10, 20, 40, 80, 120 mA (tři cívky každý)
Zdroje buzení LVDT	4 zdroje (s transformátorovou izolací), 2 zdroje (bez transformátorové izolace)
Zdroje buzení převodníků	Dva zdroje 24 V dc pro převodníky frekvence pulzů
Kompatibilita se systémem	I/O modul PSVO, budič serva WSVO (není kompatibilní s VSVO)
Provozní teplota	-30 °C až 65 °C
Rozměry (V x Š)	33.02 cm x 17.8 cm
Typ instalace	Povrchová montáž

Připojení/rozhraní

Pin konektoru	Funkce
TB1 / TB2	Hlavní vstupně-výstupní svorkovnice (24 připojení pro snímače a servoventily)
TB4/3	Dva budicí výstupy umístěné vlevo od interního napájecího zdroje
J28	Zásuvka pro tři vstupy napájení 28 V dc
JD1 / JD2	Externí konektory vypnutí pro připojení ochranného modulu / externí zapojení vypnutí
JP1	Propojka pro volbu proudu cívky serva 1 (simplex)
JP4	Propojka pro volbu proudu cívky serva 2 (simplex)
JP 1-3	Propojky pro volbu proudu cívek serva 1 (systém TMR)
JP 4-6	Propojky pro volbu proudu cívek serva 2 (systém TMR)

Pokyny k instalaci

Montáž: Určeno pro povrchovou montáž uvnitř ochranných krytů.
Zapojení vodičů: Připojte snímače v provozu a servoventily pomocí vodičů až do velikosti #12 AWG ke dvěma 24svorkovým bariérovým svorkovnicím a každou svorkovnici upevněte dvěma šrouby.
Stínění: Připojte vodiče stínění k vyhrazeným svorkovnicím stínění umístěným na levé straně každé svorkovnice, které jsou přímo spojeny s kostrou.
Zapojení vypnutí: Veďte externí zapojení vypnutí přes konektory JD1 nebo JD2 pro integraci s ochranným modulem.
Konfigurace: Před zapnutím jednotky vyberte pomocí propojek JP1 až JP6 vhodné proudy cívek pro systémy simplex nebo TMR.

FAQ

S jakými systémovými komponenty je tato deska svorkovnice servo I/O kompatibilní?

Deska je kompatibilní se servopohonem WSVO a modulem I/O PSVO v systému Mark VIe. Není kompatibilní s procesorem VSVO.

Jaký průřez vodičů podporují svorkovnice?

Každá svorkovnice má 24 svorek a přijímá vodiče až do velikosti č. 12 AWG.

Jaký je rozsah provozních teplot tohoto zařízení?

Rozsah provozních teplot desky je od -30 degC do 65 degC.

Jak se na desce konfigurují proudy cívek servopohonů?

Proudy cívek servopohonů se konfigurují pomocí hardwarových propojek JP1 a JP4 pro simplexní konfigurace nebo propojek JP 1-3 a JP 4-6 pro konfigurace systémů TMR.
