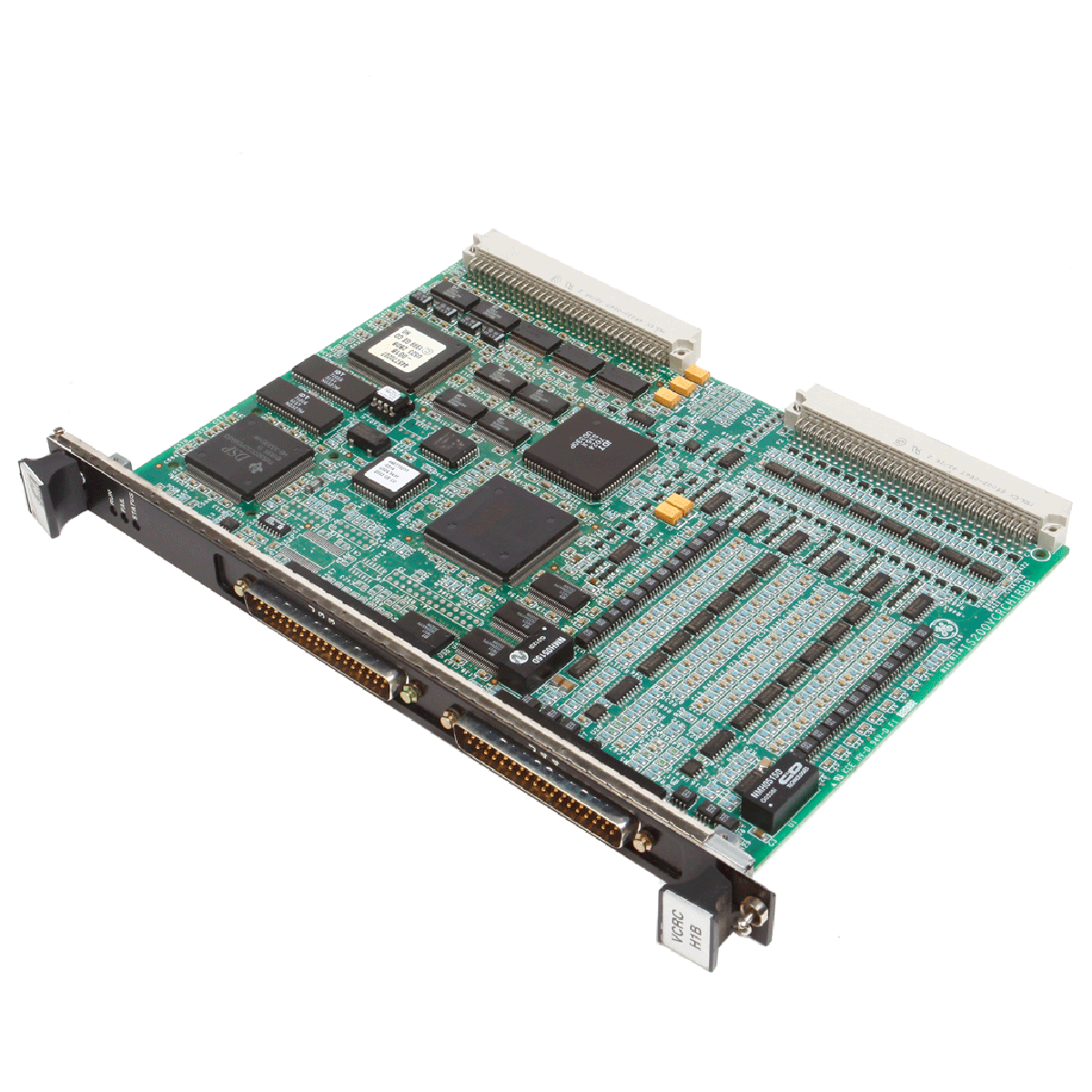

Distribuční napájecí deska GE IS200JPDCG1A Mark VI Speedtronic

Skladem

12-month warranty
Free returns within 30 days

Manufacturer: General Electric
Country of origin:United States
Product Type: Distribuční napájecí deska
Payment: T/T, Western Union
Weight: 2500g
Dimensions: 17.78(W) × 7.62(D) × 51.81(H) cm
Shipping port: Xiamen
Warranty: 12 months

Popis

IS200JPDCG1A slouží jako hustě osazená deska distribuce napájení v systému řízení turbín Mark VI společnosti General Electric. Kombinuje funkce distribuce vstupů a výstupů a dodává napájení 125 V DC, 115/230 V AC a 28 V DC dalším svorkovnicovým deskám a modulům v systémech řízení parních, plynových nebo větrných turbín. IS200JPDCG1A funguje jako primární hostitelský modul pro I/O modul zpětné vazby systému distribuce napájení (PPDA), přímo zachycuje a multiplexuje diagnostické signály zpětné vazby z lokálních obvodů i kaskádově připojených nadřazených distribučních desek a umožňuje monitorování systému prostřednictvím IONet.

Funkce

Integrovaná podpora zpětné vazby PPDA: Na konektoru JA1 hostí I/O modul PPDA a směruje lokální i kaskádově připojené diagnostické signály bez nutnosti samostatných diagnostických přenosových vedení.
Distribuce napájení z více sběrnic: Současně distribuuje napájení 125 V DC, 115/230 V AC a 28 V DC napříč oddělenými zónami desky.
Rozsáhlá ochrana polyjistkami: Obsahuje 26 výstupů chráněných polyjistkami 1,6 A pro distribuci napájení pomocných zařízení a vyhrazená nejištěná vysokoproudová připojení napájení řídicí jednotky a spínače.
Kaskádové propojení nadřazených desek: Je vybavena konektorem P2 pro 50pinový plochý kabel, který podporuje kaskádové připojení až čtyř dalších distribučních desek do zpětnovazební smyčky PPDA.
Možnost snímání zemního spojení: Obsahuje obvod pro ustředění sběrnice aktivovaný propojkou JP2, který připojuje obě strany sběrnice 125 V DC k funkční zemi přes rezistory 84 kΩ pro přesné monitorování poruch.

Aplikace

Systémy řízení plynových a parních turbín
Aplikace řízení větrných turbín s alternativními zdroji energie
Automatizované průmyslové rozvaděče využívající infrastrukturu Mark VI Speedtronic

Informace pro objednání

Verze modulu	Podrobnosti konfigurace
IS2020JPDCG01	Standardní verze pro většinu aplikací distribuce napájení
IS2020JPDCG02	Speciální verze s vodičovým propojením na sestavě diody D1, které umožňuje použití vstupu baterie B JD2 jako výstupu

Technické specifikace

Položka	Popis / hodnota
Výrobce	General Electric
Řada	Mark VI Speedtronic
Číslo dílu	IS200JPDCG1A
Funkční zkratka	JPDC
Vstupy 28 V DC (JR, JS, JT)	Max. 19 A každý, max. 15 V
Nehrazené výstupy 28 V DC (J1, JP1, JCR, JCS, JCT, JRS, JSS, JTS)	Max. 13 A na pin; celkový proud nesmí překročit 12,5 A
Jištěné výstupy 28 V DC (JR1–JR10, JS1–JS8, JT1–JT8)	Polyjistka 1,6 A pro každé připojení
Vstup 115/230 V AC (JAC)	Max. 13 A, 115/230 V AC, 50/60 Hz (ochrana jističem 30 A)
Výstupy 115/230 V AC (JAC1, JAC2)	Max. 10 A každý, chráněné pojistkami s časovou prodlevou 10 A, 250 V
125 V DC bateriové vstupy (JD1, JD2)	Celkový proud max. 20 A, rozsah vstupního napětí 90–145 V ss
Vstup DACA 125 V ss (JZ2)	max. 10 A, jmenovitě 125 V ss, maximálně 145 V ss
Impedance vůči zemi	>75 kOhm (propojka JP1 nasazena), >1500 kOhm (propojka JP1 odstraněna)
Rozsah provozních teplot	-30 až 65 °C (-22 až 149 °F)
Velikost desky	Šířka 17,2 cm × výška 48,26 cm (6,75 × 19,0 palce)
Velikost modulu	Šířka 17,78 cm × výška 51,81 cm × hloubka 7,62 cm (7,0 × 20,4 × 3 palce)
Umístění závodu	Salem, Virginie, USA

Připojení/rozhraní

Konektor / signál	Funkce
JR, JS, JT	Vstupy napájení 28 V ss
JAC	Vstup napájení 115/230 V stř.
JAC1, JAC2	Napájecí výstupy 115/230 V stř. (JAC1 se spíná pomocí SWAC1)
JD1, JD2	Bateriové vstupy 125 V ss (spojené přes diodový modul D1 funkcí OR)
JZ2	Připojení modulu DACA 125 V ss
J1R, J1S, J1T	Výstupy 125 V ss do externích napájecích zdrojů ss/ss 28 V ss
J7A, J7B, J7C	Výstupy 125 V ss do svorkovnicových desek reléových výstupů TRLY
J8A, J8B, J8C	Výstupy 125 V ss s omezením zkratového proudu a sériovými rezistory 22 Ohm pro desky TBCI
P2	50pinový konektor plochého kabelu pro vstupy diagnostického řetězového propojení
JA1	62pinové konektorové spojení D-shell pro zpětnovazební modul PPDA I/O
TB1	Pět šroubů svorkovnice pro konfiguraci propojení sběrnice 28 V ss
TB2, TB3, TB4	Přímé přístupové svorkovnice pro nezpracované analogové diagnostické zpětnovazební signály

Pokyny k instalaci

Montážní orientace: Modul musí být namontován svisle, přičemž vstupní konektor 115/230 V stř. (JAC) musí být dole. Základnu modulu upevněte k zadní montážní základně panelu čtyřmi šrouby prostřednictvím určených horních a dolních montážních otvorů.
Integrita modulu: Abyste zabránili fyzickému poškození, neodstraňujte desku plošných spojů z výrobcem dodané ocelové montážní desky; desku a zadní desku vždy vyměňujte jako jeden kompletní modul.
Funkční uzemnění (FE): Zajistěte pevné připevnění modulu k podkladové plechové ploše uzemněné k síti funkčního uzemnění (FE), aby vznikl správný referenční bod pro diagnostické smyčky.
Ochranné uzemnění (PE): Samostatné vyhrazené zemnicí vodiče musí spojovat šroubové svorky modulu E5 a/nebo E6 přímo se sběrnicí ochranného uzemnění (PE) skříně. Uzemňovací cesty musí zvládnout proud 60 A po dobu 60 sekund při poklesu napětí menším než 10 V.
Umístění filtrů: Vstupní síťové filtry umístěte bezprostředně na základnu uzemněnou přes PE nebo vedle sběrnice PE skříně a použijte co nejkratší vodiče, abyste omezili impedanci na rádiových frekvencích.
Zpoždění opětovného připojení napájení: Po přepnutí přepínačů SW1R, SW1S nebo SW1T do polohy OFF vyčkejte minimálně 30 sekund před opětovným připojením napájení, aby nedošlo k poškození vstupních obvodů připojeného napájecího zdroje 28 V ss destruktivním náběhovým napětím.

FAQ

Jaký je účel upozornění na 30sekundovou čekací dobu uvedeného na přepínačích modulů?

Když se vypnou napájecí spínače externího měniče DC/DC (SW1R, SW1S, SW1T), je před jejich opětovným zapnutím nutné počkat 30 sekund, aby se zabránilo poškození vstupních obvodů připojených napájecích zdrojů 28 V DC vlivem nárazového proudu.

Jak jsou na desce rozvodu napájení odděleny zemnící sítě?

Deska rozděluje uzemnění na připojení ochranného vodiče (PE) pro bezpečnost hardwaru a cesty přes těla spínačů a na funkční zem (FE), která se používá prostřednictvím montážních podpěr jako referenční bod pro analogové signály diagnostické zpětné vazby.

Proč nejsou pro napájecí výstupy J8A, J8B a J8C k dispozici diagnostické zpětnovazební smyčky?

U těchto konkrétních výstupů jsou zpětnovazební smyčky vynechány, protože napájejí svorkovnicové desky kontaktních vstupů (TBCI), které mají vlastní interní obvody pro monitorování napětí.

Jak resetujete stav odpojení se západkou způsobený nadproudem na výstupech pro pomocná zařízení?

Dvacet šest pomocných výstupů je chráněno polyresetovatelnými pojistkami 1,6 A, které se při nadproudových podmínkách odpojí a zůstanou v tomto stavu; jejich resetování provedete vypnutím a opětovným zapnutím vstupního napájení příslušného obvodu s polyresetovatelnou pojistkou.
