Řídicí jednotka Mark VIe GE Vernova IS420UCSCH1A

SKU IS420UCSCH1A

Skladem

12-month warranty
Free returns within 30 days

Manufacturer: General Electric
Product No.: IS420UCSCH1A
Country of origin:United States
Product Type: Řídicí jednotka
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 1327g
Dimensions: 150 mm x 55 mm x 168 mm (D x W x H)
Shipping port: Xiamen
Warranty: 12 months

Popis

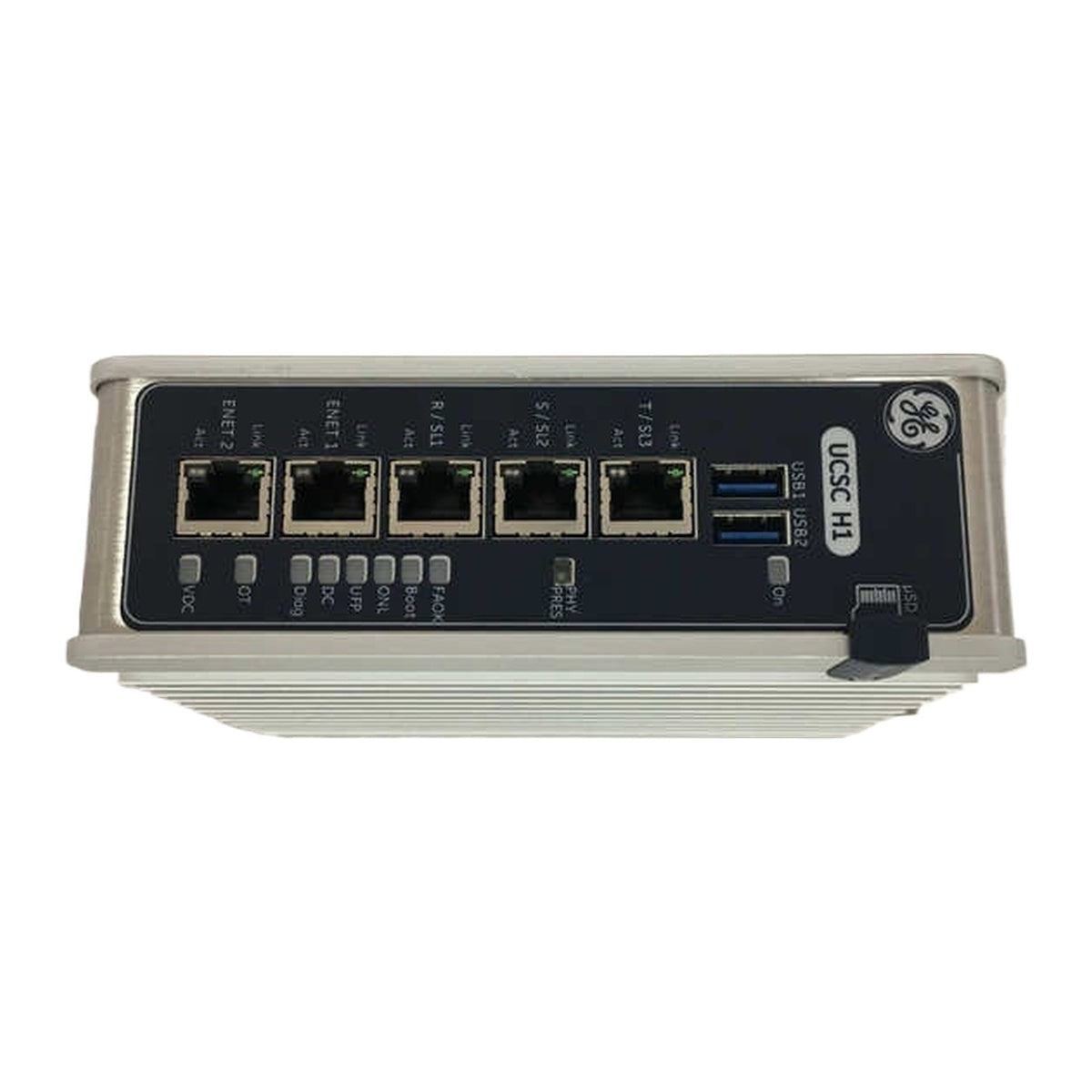

GE Vernova IS420UCSCH1A je samostatná řídicí jednotka fungující v rámci platformy řídicího systému Mark VIe. Tato jednotka je poháněna procesorem AMD GX-412HC pracujícím na frekvenci 1,2 GHz se 4 jádry CPU (z nichž 2 jsou vyhrazena pro Mark VIe) a pomocí operačního systému QNX v reálném čase provádí řídicí logiku specifickou pro danou aplikaci.

Jednotka IS420UCSCH1A, navržená pro řídicí aplikace turbín a Balance of Plant (BoP) v rámci infrastruktury výroby energie, nativně podporuje PROFINET vedle standardních rozhraní IONet. Pracuje s jmenovitým vstupním napětím 24/28 V DC, disponuje ochranou proti přepólování a nabízí celkem 6 ethernetových portů s rychlostí 100 MB, 2 porty USB 2.0 a konzolový port RJ-45.

Funkce

Čtyřjádrový procesor AMD GX-412HC s frekvencí 1,2 GHz a 2 vyhrazenými jádry Mark VIe
Vestavěná podpora PROFINET pro integrované připojení sítě I/O
Celkem 6 ethernetových portů s rychlostí 100 MB
Paměť 4 GB DDR3-1333 ECC a 40GB flashové úložiště PSLC SSD (alokováno 16 GB)
Přímá montáž do panelu s orientací vertikálního proudění vzduchu
Možnosti NVRAM podporující energeticky nezávislé programové proměnné, nucené hodnoty a totalizéry prostřednictvím softwaru ControlST

Aplikace

Řídicí systémy plynových a parních turbín
Řídicí aplikace Balance of Plant (BoP)
Distribuované řídicí systémy (DCS) pro výrobu energie v paroplynových elektrárnách
Řízení výroby energie z vodních, jaderných a větrných elektráren

Technické specifikace

Kategorie	Specifikace	Parametr / hodnota
Obecné	Výrobce	GE Vernova
	Model řídicí jednotky	IS420UCSCH1A
	Řídicí platforma	Systém Mark VIe
Procesor a paměť	Procesor	AMD GX-412HC (GE412GHCJ44JB)
	Frekvence procesoru	1,2 GHz
	Počet jader	4 jádra (2 jádra Mark VIe)
	Mezipaměť L2	2 MB
	Typ paměti	DDR3-1333 ECC
	Velikost paměti	4 GB
	Flashové úložiště	40GB SSD PSLC (16 GB využito)
	Operační systém	QNX verze 6.5 nebo 7.1
Elektrické parametry	Jmenovité napětí	24 / 28 V DC
	Minimální napětí	18 V DC
	Maximální napětí	30 V DC
	Maximální příkon	31 W
	Konfigurace napájecího vstupu	1 – spodní
	Ochrana proti přepólování	Zajištěna
	Přepěťová ochrana	Nevyměnitelná pojistka 4 A, 125 V DC (jmenovitá tavná energie: 26 A²s)
Komunikace a I/O	Celkový počet ethernetových portů	6
	Rychlost Ethernetu	100 MB
	Podpora PROFINET	Ano
	Konzolové rozhraní	RJ-45 (adaptér se prodává samostatně)
	Další porty	2x USB 2.0
Mechanické a environmentální parametry	Rozsah provozních teplot	-40 °C až +70 °C
	Rozsah skladovacích teplot	-40 °C až +85 °C
	Relativní vlhkost	5 % až 95 %, bez kondenzace
	Provozní nadmořská výška	Jmenovitá nadmořská výška 1000 m
	Způsob chlazení	Konvekce
	Orientace	Svislá
	Rozměry šasi (Š x H x V)	55 mm x 150 mm x 168 mm (bez montážního držáku)
	Rozměry montážního držáku (Š x V x T)	42 mm x 204 mm x 2 mm
	Hmotnost	1327 g (46,8 oz)

Pokyny k instalaci

Montážní orientace: Řídicí jednotku namontujte svisle, aby bylo zajištěno správné konvekční chlazení jednotky.
Požadavky na odstupy: Při instalaci do panelu zajistěte kolem jednotky dostatečný vzduchový odstup pro odvod tepla.
Připojení napájecího zdroje: Připojte stejnosměrný napájecí zdroj ke spodní napájecí svorce a přísně dodržujte provozní rozsah 18 V DC až 30 V DC.
Připojení konzole: Při připojování ke konzolovému portu pro konfiguraci systému použijte adaptér RJ-45 (prodává se samostatně).

FAQ

Jaký je rozsah provozních teplot zařízení?

Rozsah provozních teplot je od -40 °C do +70 °C.

Podporuje řídicí jednotka komunikaci PROFINET?

Ano, řídicí jednotka má integrovanou nativní podporu PROFINET.

Jaké jsou požadavky na vstupní napětí jednotky?

Řídicí jednotka pracuje s jmenovitým napětím 24/28 V DC, přičemž minimální vstupní napětí je 18 V DC a maximální 30 V DC.

Kolik ethernetových portů je na modulu k dispozici?

Jednotka je vybavena celkem 6 ethernetovými porty 100 MB.
