Analogová deska General Electric DS200TCRAG1ACC Mark V TC2000

SKU DS200TCRAG1ACC

Skladem

12-month warranty
Free returns within 30 days

Manufacturer: General Electric
Product No.: DS200TCRAG1ACC
Country of origin:United States
Product Type: Řídicí desky
Payment: T/T, Western Union
Weight: 600g
Dimensions: 280 mm × 210 mm × 50 mm (V × Š × H)
Shipping port: Xiamen
Warranty: 12 months

Popis

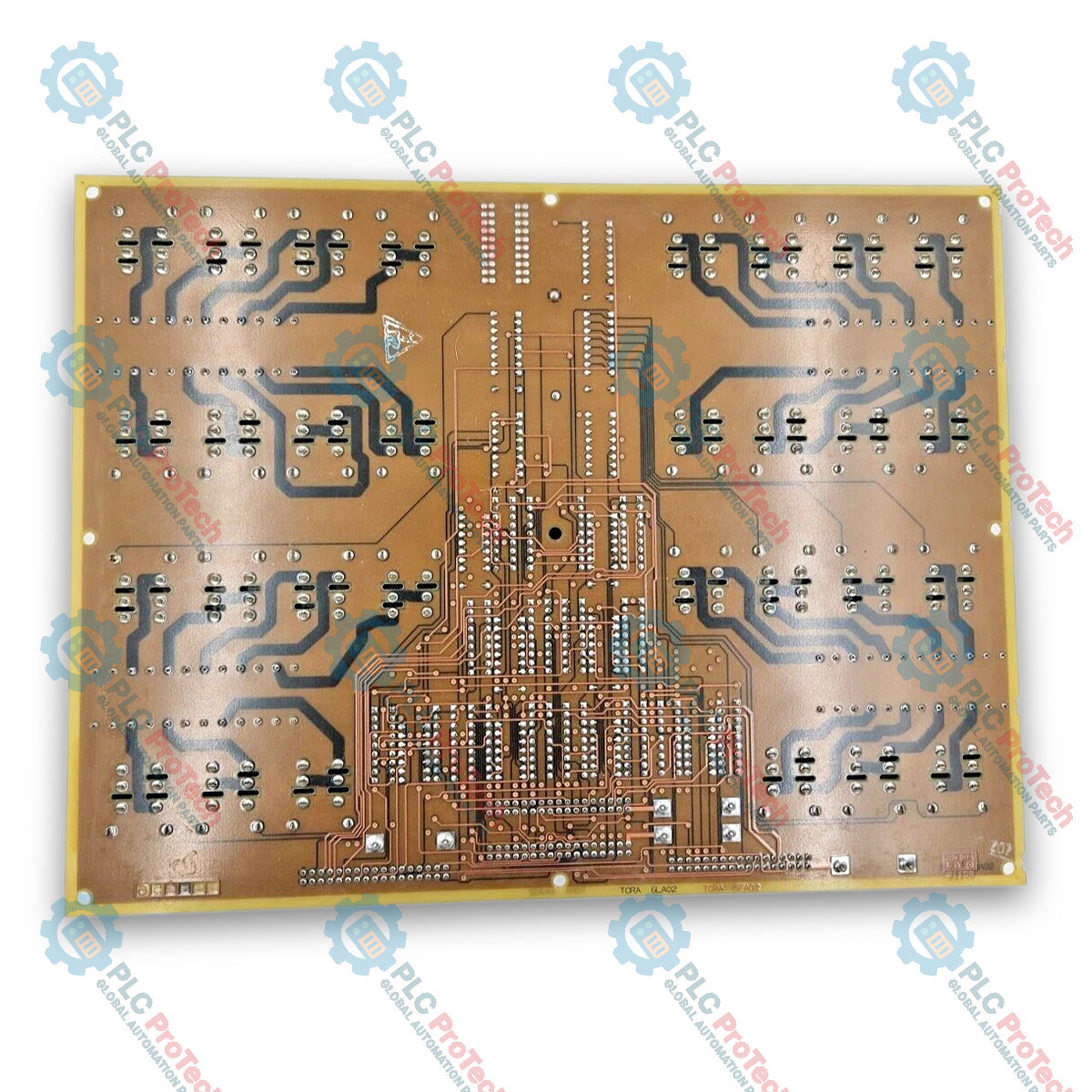

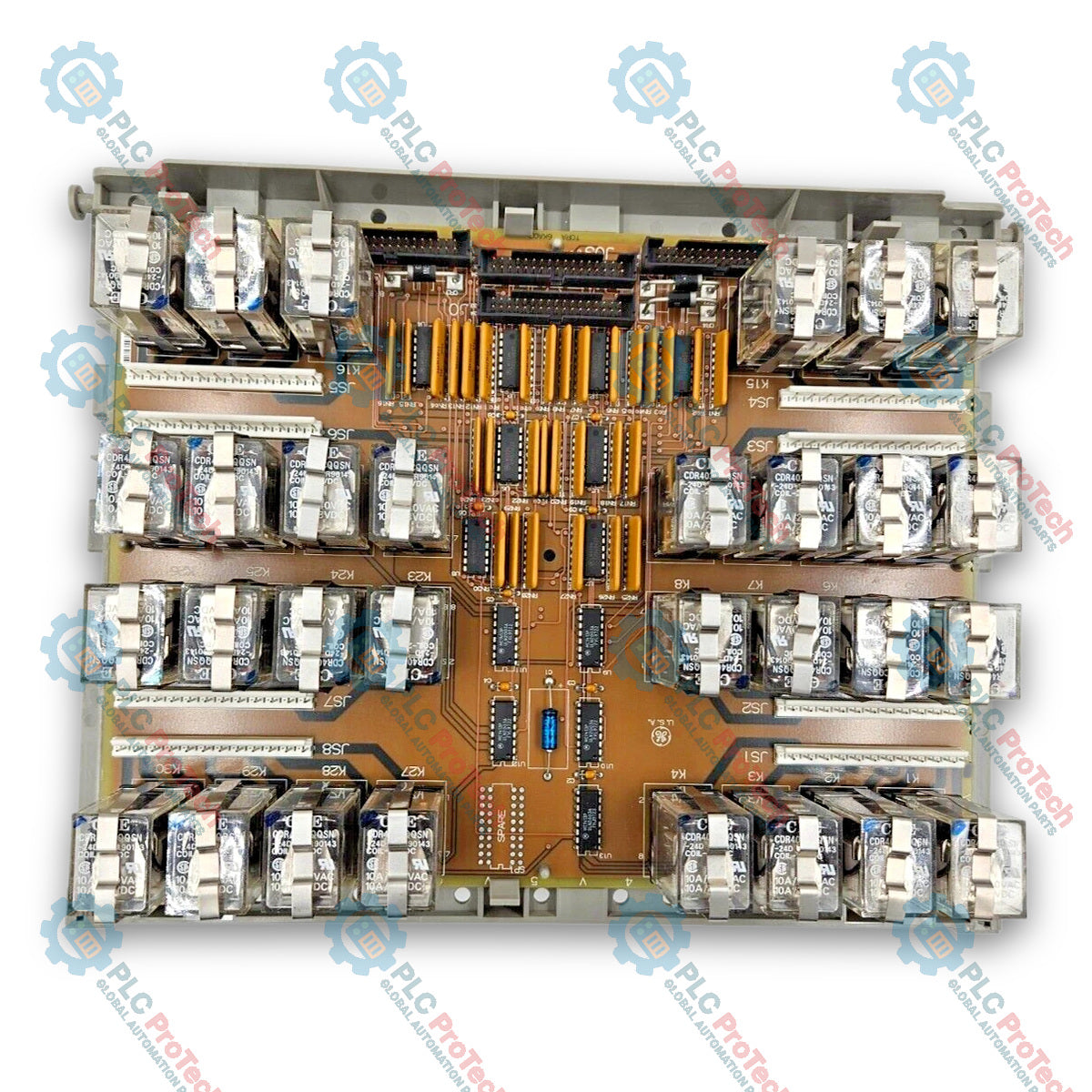

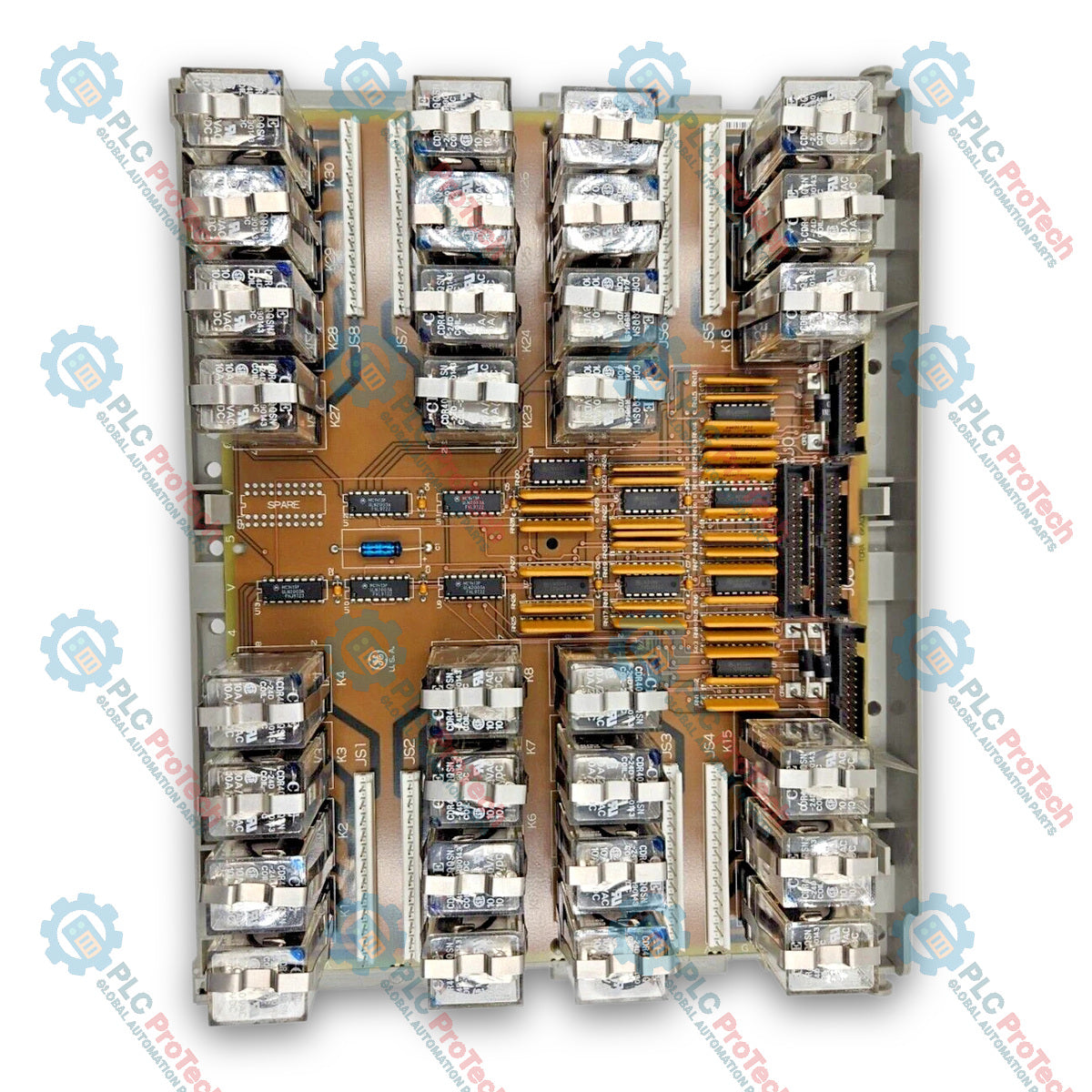

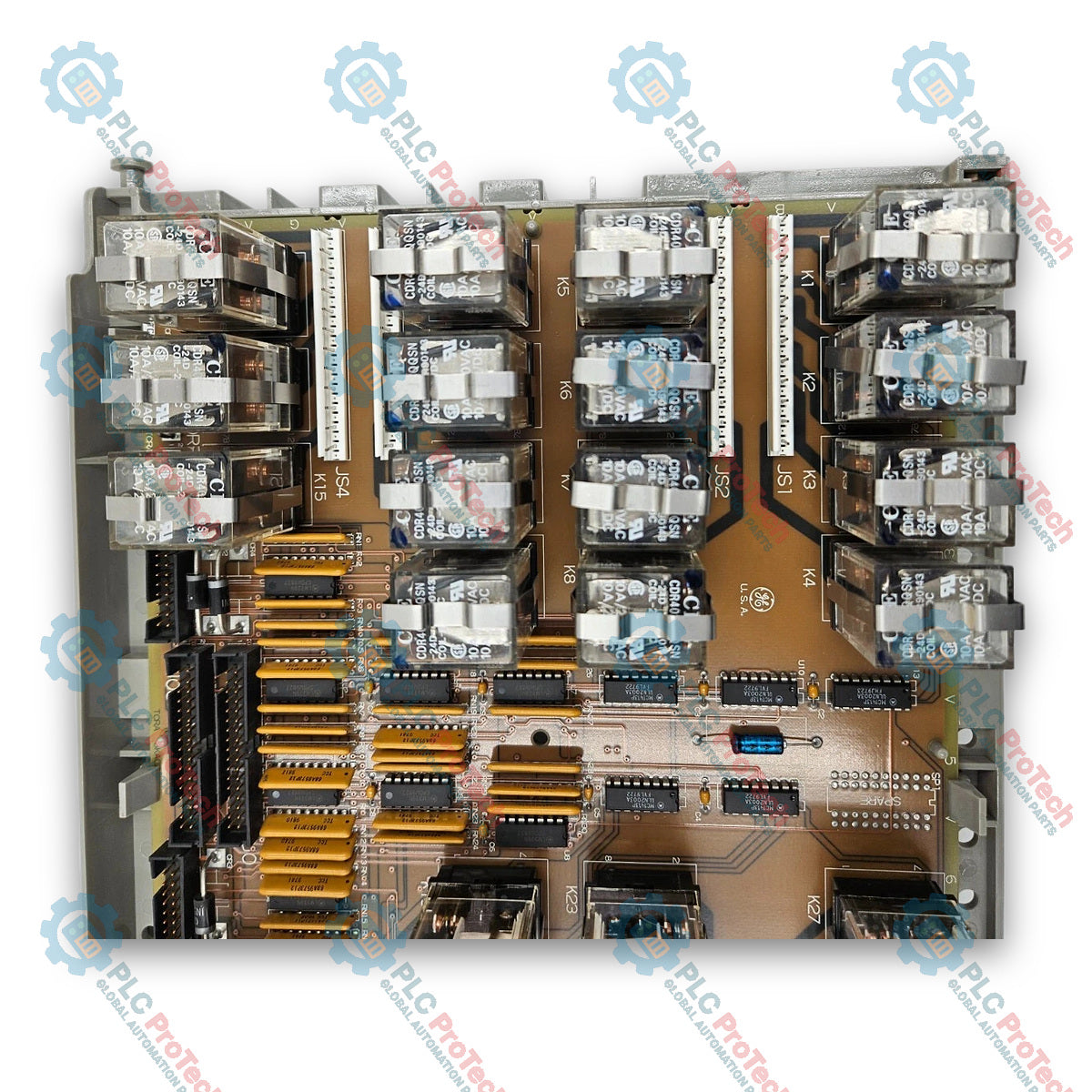

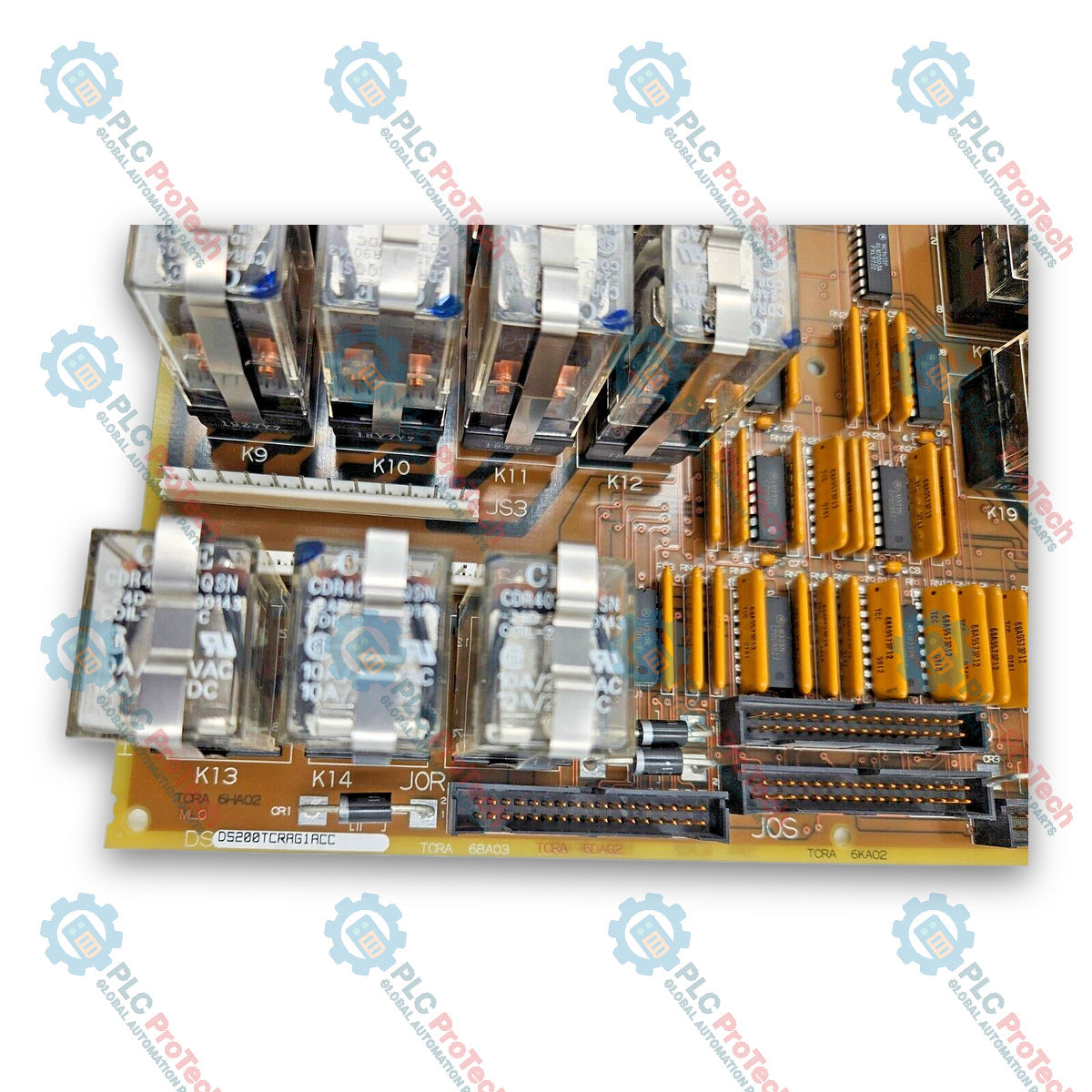

GE DS200TCRAG1ACC je analogová deska TC2000 určená k použití v řadě řídicích systémů turbín Mark V společnosti General Electric. Používá se v řídicích a regulačních systémech automatizovaných pohonů větrných, plynových a parních turbín. DS200TCRAG1ACC funguje jako rozhraní analogové I/O desky ke společnému datovému procesoru a umožňuje komunikaci mezi řídicími jednotkami systému. Tento modul obsahuje mikroprocesor 80196, moduly programovatelné paměti pouze pro čtení (PROM), jednu diagnostickou LED viditelnou z boční strany a 50pinové konektory rozhraní (včetně JCC a JDD). Je opatřen konformním povlakem, který chrání součásti desky plošných spojů v průmyslovém prostředí turbín.

Funkce

Architektura mikroprocesoru: Je vybavena mikroprocesorem 80196 pro zpracování instrukcí a řízení činnosti desky.
Programovatelná paměť na desce: Obsahuje zásuvné, vyměnitelné moduly programovatelné paměti pouze pro čtení (PROM) s vestavěným firmwarem a provozním kódem.
Vizuální diagnostika: Obsahuje diagnostickou LED viditelnou z boku pro monitorování stavu desky.
Připojení rozhraní: Integruje dva 50pinové konektory (JCC a JDD) spolu s konektory pro distribuci signálů a napájení na úrovni desky.
Konformní povlak: Je opatřena ochranným povlakem PCB, který odolává náročným průmyslovým provozním podmínkám.

Použití

Řídicí systémy turbín General Electric Mark V
Řízení plynových turbín a automatizované pohonové sestavy
Řídicí systémy parních turbín
Řídicí architektury větrných turbín

Technické specifikace

Parametr	Specifikace
Výrobce	GE General Electric
Řada	Mark V
Číslo dílu	DS200TCRAG1ACC
Funkční popis	Analogová deska TC2000
Funkční zkratka	TCRA
Mikroprocesor	80196
Povlak PCB	Opatřeno konformním povlakem
1. funkční revize	A
2. funkční revize	C
Revize návrhu	C

Připojení/rozhraní

Pin konektoru	Funkce
2PL	Konektor distribuce napájení desky TCPS
3PL	Konektor podmíněných signálů datové sběrnice desek STCA, TCCA a TCCB
JAA	Konektor výstupních signálů 4–20 mA svorkovnicové desky CTBA
JBB	Konektor vstupních signálů 4–20 mA svorkovnicové desky CTBA
JCC	Konektor vstupních signálů RTD svorkovnicové desky TBCA (50pinový)
JDD	Konektor vstupních signálů RTD svorkovnicové desky TBCA (50pinový)
JAR/S/T	Konektor vstupních signálů svorkovnicové desky TBQA
JC	Konektor diagnostických signálů napájecího zdroje desky TCPS
JEE	Nadbytečný konektor

Pokyny k instalaci

Ochrana proti elektrostatickému výboji: Při manipulaci s deskou nebo paměťovými součástmi vždy používejte ochranný prostředek proti ESD, například uzemněný antistatický náramek, abyste zabránili poškození statickou elektřinou.
Výměna modulu PROM: Při výměně nebo přenosu firmwaru z existující desky použijte plochý šroubovák a jemně nadzvedněte oba konce každého zásuvného modulu PROM. Vyjmuté moduly ihned uložte do antistatických ochranných sáčků.
Vyrovnání konektorů: Před jejich úplným zasunutím se ujistěte, že jsou správně zarovnány piny všech vícepinových kabelových konektorů včetně 50pinových konektorů JCC a JDD.
Bezpečnostní opatření při manipulaci: Během instalace a údržby se nedotýkejte vodivých pinů ani spojů na desce.

FAQ

K čemu se GE DS200TCRAG1ACC používá?

GE DS200TCRAG1ACC je analogová deska TC2000 používaná v turbínových řídicích systémech GE Mark V ke zpracování analogových signálů a komunikaci s Common Data Processorem.

Ke kterému systému deska DS200TCRAG1ACC patří?

DS200TCRAG1ACC patří do řady turbínových řídicích systémů General Electric Speedtronic Mark V.

Jaký mikroprocesor se na desce DS200TCRAG1ACC používá?

Deska DS200TCRAG1ACC je vybavena mikroprocesorem 80196.

Jak se na desce spravují aktualizace firmwaru?

Firmware a instrukce jsou uloženy na vyjímatelných modulech PROM zapojených v paticích na desce; lze je přenášet nebo aktualizovat při dodržení správných opatření proti elektrostatickému výboji.
