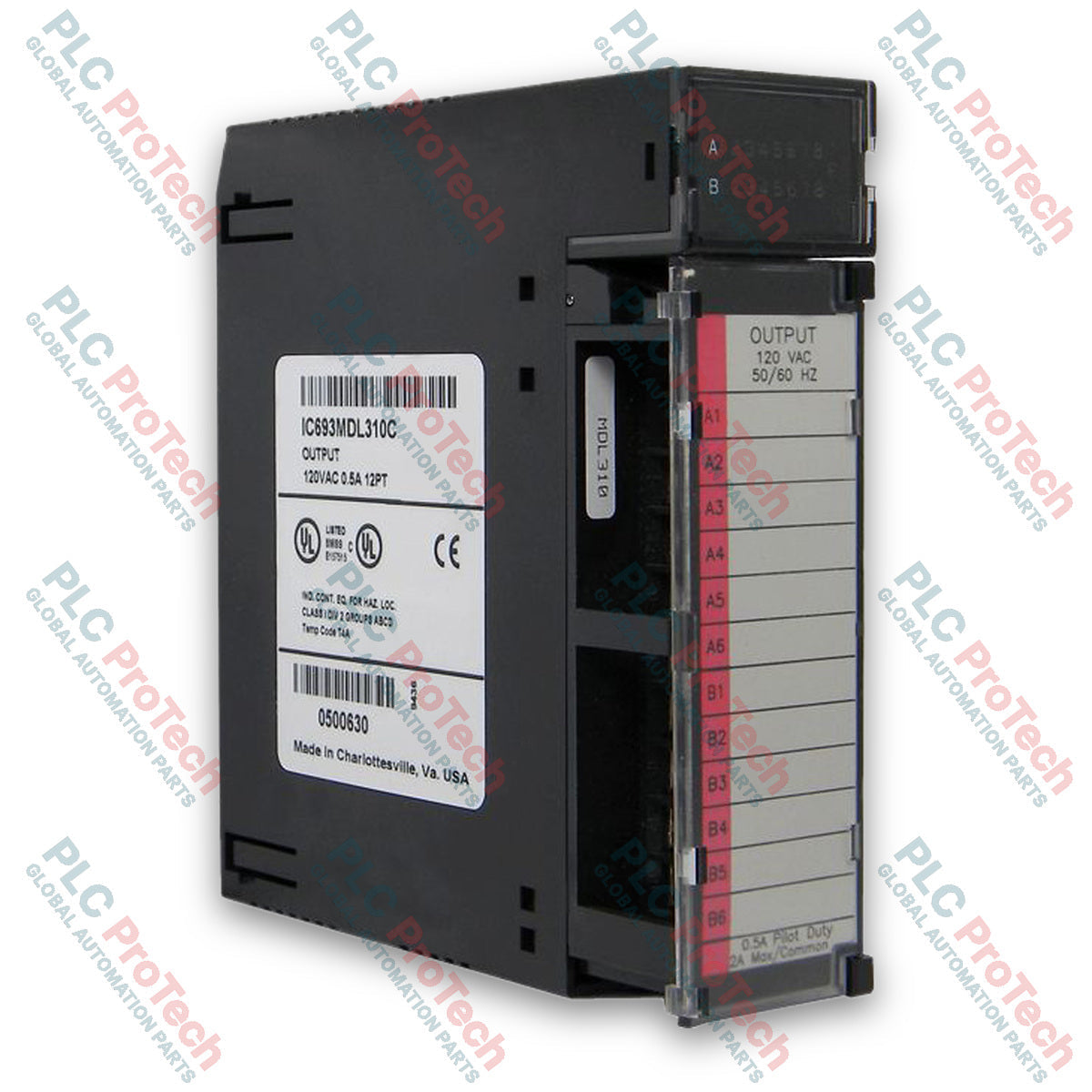

Výstupní modul AC General Electric IC693MDL310 řady 90-30, 120 VAC, 0,5 A, 12 bodů

SKU IC693MDL310

Skladem

12-month warranty
Free returns within 30 days

Manufacturer: General Electric
Product No.: IC693MDL310
Country of origin:United States
Product Type: Modul AC výstupu
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months

Popis

General Electric IC693MDL310 je diskrétní polovodičový výstupní modul AC s napětím 120 VAC a proudem 0,5 A, určený pro programovatelný logický řídicí systém GE Fanuc Series 90-30. Poskytuje 12 výstupních obvodů uspořádaných do dvou galvanicky oddělených skupin po šesti bodech. Protože každá skupina má vlastní společné připojení, elektricky oddělené od druhé skupiny uvnitř modulu, mohou skupiny pracovat na různých fázích zdroje AC nebo být napájeny z jediného společného zdroje.

Každý výstupní obvod obsahuje RC odrušovací síť pro potlačení přechodového rušení napájecího vedení a napěťových špiček. Modul poskytuje vysokou toleranci náběhového proudu, dimenzovanou až na 10násobek trvalého zatěžovacího proudu (špičkově 5 A po dobu jednoho cyklu AC), což umožňuje přímé řízení indukčních a žárovkových zátěží, jako jsou stykače, spouštěče motorů, kontrolky a solenoidy. Napájení zátěží na výstupech musí uživatel zajistit externě.

IC693MDL310 lze instalovat do libovolného standardního I/O slotu 5slotové nebo 10slotové základní desky Series 90-30, včetně základních desek CPU, rozšiřujících základních desek a vzdálených základních desek. Výklopná čelní dvířka obsahují vložku, která na zadní straně poskytuje schémata vnitřního zapojení svorek a na vnější straně označení pro identifikaci uživatelem; červený okraj označuje vysokonapěťové zapojení AC v terénu.

Funkce

12 polovodičových výstupů AC rozdělených do dvou galvanicky oddělených skupin po 6 obvodech.
Nezávislé společné svorky pro každou skupinu umožňující připojení k odděleným fázím napájení AC.
Individuální RC odrušení každého výstupního bodu pro ochranu proti přechodovým jevům.
Vysoká schopnost zvládání náběhového proudu, dimenzovaná na 5 A po dobu jednoho síťového cyklu pro řízení indukčních zátěží.
Individuální ochranná pojistka 3 A pro každou skupinu.
Diagnostika na čelním panelu s 12 zelenými indikátory stavu a 1 červeným indikátorem přepálené pojistky.
Výklopná přední dvířka s červeným barevným označením vysokého napětí a přehledem přiřazení svorek.

Technické specifikace

Parametr	Specifikace
Typ modulu	Diskrétní výstupní modul AC
Platforma PLC	Series 90-30
Počet výstupních bodů	12 bodů (2 galvanicky oddělené skupiny po 6 bodech)
Jmenovité napětí	120 VAC
Rozsah výstupního napětí	85 až 132 VAC, 50/60 Hz
Výstupní proud na bod	maximálně 0,5 A
Výstupní proud na skupinu	maximálně 1,0 A při 60 °C (140 °F); maximálně 2,0 A při 50 °C (122 °F)
Maximální náběhový proud	5,0 A po dobu jednoho cyklu
Minimální zatěžovací proud	50 mA
Maximální úbytek napětí	1,5 V při zatížení 0,5 A
Maximální svodový proud výstupu	3 mA při 120 VAC
Doba odezvy při zapnutí	maximálně 1 ms
Doba odezvy při vypnutí	maximálně 1/2 cyklu
Izolace: terénní obvody–logika	1500 VAC
Izolace: skupina–skupina	500 VAC
Odběr proudu z interní sběrnice	210 mA ze sběrnice +5 VDC (všechny výstupy zapnuté)
Vnitřní jištění skupin	pojistka 3 A na skupinu (celkem 2 pojistky)
Indikátory stavu	12 zelených logických LED (A1–A6, B1–B6); 1 červená LED přepálené pojistky (F)
Barevný pruh čelního panelu	Červený (vysoké napětí)
Kompatibilita se základní deskou	Libovolný I/O slot v 5slotových nebo 10slotových základních deskách Series 90-30
Země původu	Spojené státy

Pokyny k instalaci a zapojení

Před vložením nebo vyjmutím modulu či údržbou pojistek vypněte napájení základní desky a terénních obvodů.
Zajistěte, aby bylo napájení AC v terénu vedeno přes vhodné externí odpojovače, protože modul nezajišťuje napájení výstupů ze zadní sběrnice.
Skupina 1 používá body A1 až A6, zatímco skupina 2 používá body B1 až B6; pokud skupiny pracují na různých fázích AC, nepřemosťujte jejich příslušné společné svorky.
Veďte vysokonapěťové vodiče AC v terénu odděleně od nízkonapěťových komunikačních kabelů DC a kabelů analogových signálů, abyste minimalizovali indukční vazbu.
Během provozu kontrolujte červený indikátor LED „F“ a rychle tak zjistěte stav přerušené pojistky v kterékoli skupině.

FAQ

What is the primary function of the General Electric IC693MDL310?

The IC693MDL310 is a 12-point discrete AC output module that provides solid-state 120 VAC switching at up to 0.5 Amps per point for loads connected to a GE Fanuc Series 90-30 PLC system.

How are the output points isolated and powered on the IC693MDL310?

The module's 12 outputs are arranged into two isolated groups of six points each. Each group has its own isolated common terminal, allowing the two groups to be powered from separate AC supply phases or connected to the same source.

What are the maximum current ratings for the IC693MDL310 module?

Each point supports up to 0.5 Amps maximum. Per group, maximum current is rated at 2.0 Amps at 50 degC (122 degF) and derates to 1.0 Amp at 60 degC (140 degF). The peak inrush rating is 5.0 Amps for one line cycle.

How does the IC693MDL310 indicate blown fuse conditions?

The module features a red LED labeled 'F' positioned between its green status indicator rows. If either of the internal 3 Amp group fuses opens, the red 'F' indicator illuminates to notify maintenance personnel.

Which Series 90-30 slots are compatible with the IC693MDL310?

The IC693MDL310 can be installed in any standard I/O slot of a Series 90-30 5-slot or 10-slot baseplate, including CPU baseplates, expansion baseplates, and remote baseplates.
